faz ve nötr nedir
-
-
altarnatif akımda + ve - yer değiştirmiyor çünkü + ve - demiyoruz onlara faz ve nötr diyoruz. + ve - doğru akımda var. altarnatif akım ile çalışan aletlerin + ve - si yoktu önemli olan fazr ve nötr ü almaları. diye biliyorum -
faz alternetörün ürettiği aralarında 120derece fark olan akım ve gerilim kollarına verilen isimdir.+ ve - alternanslardan oluşur.Yani sinüs eğrisine sahiptir.Nötr ise trafoların yıldız noktası denen ucunu topraklanması ile elde edilen normal şartlarda üzerinde enerji bulunmayan hattır. bu arada alternatif akımda + ve - yer değiştirmez onları insanlar somut bişey görebilmek için uydurur.alternatörlerin çalışma prensibini incelersen ne dediğimi anlarsınız. -
Alternatif akımda + ve - sürekli yer değiştiriyor diyebilirsin .ama bunu diyebilmen için bir şeyi referans almalısın ki, o referansa göre diğer birşey + yada - olabilsin.
o referans aldığımız uca nötr diyoruz. bunun gerilimini değişmez kabul ediyoruz ve zaten fiili olarak toprağa bağlıyoruz ve tüm dünyayı bir şase gibi kullanıyoruz.
diğer ucu ölçerken , nötr'e göre olan voltaj farkını ölçüyoruz. nötr e göre + yada - diyoruz.
bir jenaratörden çıkan iki uçta faz-nötr diye bir ayrım yoktur. ancak bir ucu toprağa bağlarsan , o nötr olur. diğer uç faz (canlı uç ) olur. ve o canlı uç , artık toprakla temasta olan bizler için tehlikeli hale gelir ve bu nedenle toprağa doğru bir kaçak için sıkıca izole edilir. -
Nötr sürekli 0 Volt değerindedir.
Faz ise +Vmax ile -Vmax değeri arasında salınım yapar. -
quote:
Orijinalden alıntı: coder61
Nötr sürekli 0 Volt değerindedir.
Faz ise +Vmax ile -Vmax değeri arasında salınım yapar.
+ Jeneratör, ups gibi cihazlardan alınan AC akımda +110 V ve -110V yer değiştirir. -
Monofaze jeneratörlerde faz-nötr kavramı yoktur. 2 canlı uç vardır.
Trifaze jeneratörlerde nötr vardır. -
alterntif akimin kullanim amaci nedir ? dogru akima karsi avantaji var midir ? -
Aslında soruyu soran cevap verenlerden daha bilgili diyesim geliyor.Elbette artı ve eksi hattın frekansına bağlı olarak yer ve yön değiştirir.Değilse bu hatda alternatif akım var diyemeyizki!!!!!
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 26 Temmuz 2018; 13:18:34 > -
quote:
Orijinalden alıntı: xargs
alterntif akimin kullanim amaci nedir ? dogru akima karsi avantaji var midir ?
Aslında evet avantajı vardır.Bu avantaj akım kaybı,güç v.b. yönünden değilde bütün cihazları(dolaylı olarak bütün cihazları yoksa DC akım cihazlarını direk değil)AC akımla çalıştırabildiğimizden avantajdır.Ör;12V dc motor çalıştıracağız işte 12/1,4=8,6 VAC akımı diyot grubuyla doğrult filtrele motoru sür.Ama 12 VDC akımla 12 VAC bir motor yada trafo sürmek için daha teferruatlı teknik ve daha çok malzeme kullanmalıyız.
Özetle;gerek akım farkı gerek gerilim farkı oluşturmak istiyorsak AC yani alternatif akımı daha kolay ve daha ucuz olarak çevirdiğimizden AC akım tercih edilir.Tedaşın DC akım dağıttığını düşünün...düşünemiyorum bile.Hayırlı günler. -
quote:
Orijinalden alıntı: akur
quote:
Orijinalden alıntı: xargs
alterntif akimin kullanim amaci nedir ? dogru akima karsi avantaji var midir ?
Uzun mesafelere taşıyabilme haricinde bir cacığı yok. DC daha kuvvetlidir. En basitinden baraj kamyonlarını bir incele. Bu sorularının tamamının hatta fazlasının cevabını bulacaksın
DC daha kuvvetlidir demek yanlış olur. Baraj kamyonlarında doğru akım kullanılmasının sebebi DC motorun AC motora göre daha yüksek kalkış momentine sahip olmasıdır. -
Peki o halde Tesla dc olan elektriği ac ye nasıl çevirdi ben sana söyleyim dc deki + ve - yi maliyetini düşürmek için frekansı bularak aynı iletkenden götürmüştür bunada ac denir yani + - kavramı burdada vardır kullanılmadığı yok anlamına gelmez yani 6 lık kablo Yerine 50 lık kablo çekmemize ve her ev için trafoya ihtiyaç duymamız gerek kalmamıştır.
< Bu ileti mobil sürüm kullanılarak atıldı > -
Yeri gelmişken, daha önce de tartışıldı ama sonuçlanamadı. Kare dalganın AC mi DC mi olduğu konusunda da malisert arkadaşımızın bir yorumu olursa seviniriz. Kendisi besleme ve inverter konularında bilgili bir arkadaşımız. Saygılar. -
quote:
Orijinalden alıntı: woofer
Yeri gelmişken, daha önce de tartışıldı ama sonuçlanamadı. Kare dalganın AC mi DC mi olduğu konusunda da malisert arkadaşımızın bir yorumu olursa seviniriz. Kendisi besleme ve inverter konularında bilgili bir arkadaşımız. Saygılar.
Eyvallah hocam,,acizane bildiğimi yazayım.
Önce AC ve DC anlamına bakılırsa zaten cevabı herkes verebilir diye düşünüyorum.AC=Alternative current,yani alternatif akım,belli frekans aralıklarında yön değiştirerek kesintili çalışan akım,,,
DC=Direct current=doğru akım=aynı yönde devamlı akım.
Kare dalgayı bu açıklama ölçümüz olup değerlendirdiğimizde evet AC akım grubundadır.Çünkü temelinde belli frekansla kesintili çalışma var.AC akım olması için sinüs şeklinin bir ölçüde olması şart değildir,devamlı değişebilir,şekli aranmaz,kesik kesik çalışması aranır.Tabi yön değiştirmesi de olmalı.
Yön değiştirmeden kasıt;iletkenin her hattından düzenli yada düzensiz artı ve eksi alternas gelmeli.Düzensiz derken harmonik,bozuk sinüs şekilli demek istiyorum.Ör;modifiye sinüs inverter çıkışı,Doğru akımın bir şekilde kıyılıp yüke verildiği akımdır.Yükün ve kıyıcı katın durumuna göre sinüs şekli anlık değişebilir.Ama çoğu Ac yükleri besler.Ör;verimsiz de olsa bir trafoyu sürebilir oysa aynı trafoya doğru akım verirseniz durum malûm olur.
< Bu mesaj bu kişi tarafından değiştirildi malisert32 -- 27 Mart 2015; 22:51:51 > -
-
Merhaba, soruyu soran arkadaş cevabı çoktan almıştır, fakat arayan olursa rahat rahat cevabını alabilsin.
Konuya fizik bilgisi olarak yaklaşalım;
1. Voltaj; iki nokta arasındaki toplam elektrik kuvvetidir.
2. Elektrik kuvveti; iki elektriksel yük arasındaki (elektron - elektron, elektron - proton, proton - proton veya nötronla da olabilir) çekim yada itme kuvvetidir.
Şimdi gelelim AC Voltaja;
Voltajı iki nokta arasındaki toplam elektrik kuvveti olarak tanımladık. Relatif bir kuvvet olduğunu buradan başlayarak anlatalım. Yani iki nokta arasında ölçümlenen bir kuvvet. Her farklı iki nokta arasındaki kuvvet birbirine göre değişir, yani yani nedir ir noktanın elektrik potansiyeli başka noktalara göre farklıdır.
1. AC Voltajın referans noktasına Nötr uç deriz, toprağa bağlıdır. Toprağa bağlı olduğundan sıfır hareket noktası olarak adlandırılır. Dengeleyici özelliğe sahiptir.
2. AC Voltajın Faz ucu ise salınım yaparak voltajını sürekli değiştirir.
Resimde görüldüğü gibi 0,01 saniyeye kadar olan kısım Artı voltaj seviyesinde seyreder. Nereye göre; nötr uca göre.
0,01 saniyeden 0,02 saniyeye kadar olan kısım eksi voltajda seyreder. Bu kısımdaki voltajda nötr uca göre eksi voltajdadır.
Her iki taraftaki voltaj grafiğinin altındaki alan aynıdır. 0 saniyeden 0,02 saniyeye kadar olan kısımların alan toplamı da sıfır olur. Nötr uca sadece referans olabilmesi için ihtiyaç duyarız.
Gelelim bu elektriğin kullanımına;
1. Genel kabul ile atomlarda elektronlar hareket eder. Elektron akışı varken akım da eşlik ederek + olarak kabul görülür. Voltaj Artı iken elektron pompalanıyor, Eksi iken elektron boşluğu pompalanıyor olarak kabule devam edelim. (Kabullerle gidiyoruz çünkü bu alt seviyeleri gören olmadı, göz görmeyince anca kabul ediyoruz, hesapları da ona göre uyduruyoruz ve işliyor)
2. ilk salınımda gelen elektronları hatta alıyoruz kullanıyoruz. İkinci salınımdaki boşluğu doldurmak isteyen elektronları da toprak hattından çekerek kullanıma alıyoruz. Bu 0,01 saniye ile 0,02 saniye aralığındaki elektron boşluğunu toprak hattındaki elektronların doldurma isteği önemli bir etken.
Toplanan elektronları devreye vererek enerji halinde kullanımını sağlıyoruz.
Şimdi sıra geldi neden DC değilde AC olarak iletim hattı kullanıyoruza;
0. saniye ile 0,01. saniye arasındaki toplam potansiyel ile 0,01. saniye ile 0,02. saniye aralığındaki potansiyelin alanları toplamı sıfır demiştik. Biri artı alan, öteki eksi alan. İkisinin toplamı sıfıra eşit oluyor. Hattan 0,02 saniye ara ile sıfır potansiyel geçmiş gibi olduğundan güç harcaması sıfıra yaklaşıyor. Hatta buna farklı bir yaklaşımla örnek vereyim; bizler 240v 50Hz elektrik kullanırken bazı ülkeler 120v 60Hz elektrik kulanırlar. Frekans arttıkça elektrik iletim hattı verimi artıyor, daha düşük seviyede potansiyel fark yani voltaj göndermek yeterli geliyor. sebebi hatta yüklenen yükün daha kısa sürede boşalması. Bizde yük 50Hz ile 0,01 saniye hatta kalırken 60Hz kullanan yerlerde 0,0083 saniye hatta kalıyor. Dolayısıyla hatta elektron akarken oluşan yoğunluk dolayısı ile oluşan ısınma elektron boşluğu esnasında kayboluyor.
Eğer kullandığınız cihaz hattan gelen voltaj ile rezonansta ise daha düşük güç çeker. Nedir bu rezonans; akım ile voltajın aynı grafiksel sıfır çakışma noktasında olmasıdır. Güç hesabı olan I x V formülünün maksimize edildiği yapılardır. -
Kısacası Faz Canlı uç yani elektriğin olduğu uç , nötr cansız uç -
Yıllar sonra cevap vermek istiyorum; saatlerdir işte bunu arıyordum Faz ve nötr saniyede 50 defa yer değiştiriyorsa o zaman nötr neden çarpmıyor diye arıyorum sabahtan beri. Yüzlerce cevabın arasından sonunda buldum. Faz eksi volta düştüğünde akımın yönü ters dönmüş oluyor ve 0'dan eksiye dönüyor bu kez o zaman Çok teşekkürler -
Nötr dediğimiz şey 3 fazın bileşkesidir. Normalde tek fazda düşününce anlaşılmayabilir, ama üç fazlı sistemi düşününce nötr daha iyi anlaşılır. Fazların arası voltaj(yani resimde gri üçgenin kenarları) 400 Volttur. Fazlar arasında da 120 derece vardır. İki fazın oluşturduğu ikizkenar üçgeni ele alırsak, taban uzunluğu 400 birim, açıları da 120,30,30 derece.
Şimdi sinüs teoremiyle yazarsak 400/sin120=x/sinR, yani 380/sin120=x/sin30 yapar buradan X'i çekersek 230,9 elde ederiz. Aslında 220 volt dediğimiz şeyin olması gerekeni 230 volttur, fakat dağıtım sırasında voltaj düşümü olacağı öngörülerek 220 volt değeri standardize edilmiştir. Evlerde kullandığımız 220 volt buradan geliyor.
Nötr niye nötr bunu da şöyle açıklarız. Fazlar arası açı 120 derece olduğundan iki fazın bileşkesi üçüncü fazın zıttını verir. Dolayısı ile iki fazın bileşkesi ile üçüncü faz birbirini sıfırlar. Teorik olarak böyle, pratikte iletim esnasında fazlar arası voltaj farklılıkları oluşmaktadır, bu sebeple nötr tam sıfır olmamaktadır. Bu da dağıtım esnasında nötr hattı topraklanarak giderilir.
Ayrıca devre nötr üzerinden tamamlanmaz. Nötr üzerinden diğer fazlar dağılır o şekilde tamamlanır. Diğer fazların kullanımı düşük ve dolayısı ile birbirlerini sıfırlayamıyorsa aradaki fark notr üzerinden trafoya aktarılır.
< Bu mesaj bu kişi tarafından değiştirildi ipli jeton -- 18 Mayıs 2018; 21:33:26 >
< Bu ileti tablet sürüm kullanılarak atıldı > -
"Ayrıca devre nötr üzerinden tamamlanmaz. Nötr üzerinden diğer fazlar dağılır o şekilde tamamlanır." peki size bir sorum olucak

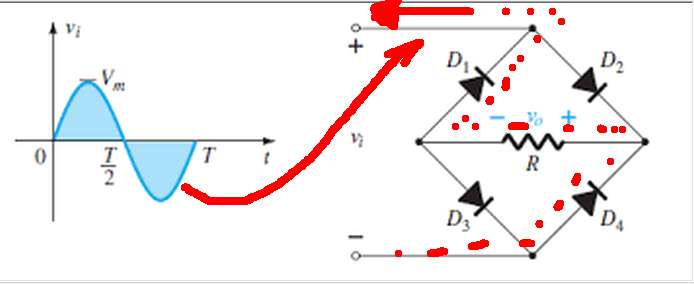

tam dalga doğruştma işleminde eksi alternansda nasıl oluyorsa sistem çalışıyor bunu şekil ile açıklarsam
faz tek hat üzerinden geliyor eksi olması bizden baraja doğru gitmesi demekse bu aternans dogrultma devresine nerden geliyor ?!
Artı alternansda şeklin atı ucundan giren elektrik direnc üzerinden geçip - uçdan devreyi tamamlıyabiliyor zira
+ alternans bize doğru ama eksi alternans bizden dışarı doğru ise nerden giriyor doğrultma devresine (nötr ucu boş uç...)
Evet cevap şu,eksi durumunda toprak hattı yani nötr faza göre fazla oluyor yani yüksel potansiyel içeriyor dolayısıylada nörtden faza doğru olan bir gerilim oluşuyor !
< Bu mesaj bu kişi tarafından değiştirildi fsh77 -- 9 Eylül 2022; 20:31:32 >
