  • slm arkadaşlar elimde bir power eld mevcut... 350mA lik sabit akım devresi yapmak istiyorum elinde böyle bir şema olan var mı?



    _____________________________
    Muhterem milletime şunu tavsiye ederim ki; sinesinde yetiştirerek, başına taç ettiği adamların kanındaki ve vicdanındaki cevheri aslıyı, çok iyi tahlil etmek dikkatinden, bir an tevakki etmesinler!...
    M.Kemal Atatürk
  • bd140 ile yapmıstım ben 10 tane power led ile aynı anda kararlı olarak çalışmıstı. ısınma da olmadı hiç.
    aksama şemayı çizip eklerim
    _____________________________
  • quote:

    Orijinalden alıntı: Mizra

    bd140 ile yapmıstım ben 10 tane power led ile aynı anda kararlı olarak çalışmıstı. ısınma da olmadı hiç.
    aksama şemayı çizip eklerim
    tamam şemayı bekliyorum şimdiden teşekkürler....
    _____________________________
    Muhterem milletime şunu tavsiye ederim ki; sinesinde yetiştirerek, başına taç ettiği adamların kanındaki ve vicdanındaki cevheri aslıyı, çok iyi tahlil etmek dikkatinden, bir an tevakki etmesinler!...
    M.Kemal Atatürk
  • quote:

    Orijinalden alıntı: lidyum

    tamam şemayı bekliyorum şimdiden teşekkürler....

    Alıntıları Göster
    Bu tür ledleri sürerken, (Elimde 3 W'lık olanlardan var.) sabit frekansta duty cycle'ı kontrol edebileceğimiz devre de var mı?
    _____________________________
    Korkarım bu, sade Gölköylülerin değil, umumumuzun
    Sade küçüklerimizin değil, büyüklerimizin de
    Düştüğü bir tarihsel yanılgı
    Çünkü sünnet değil, farzdır cumhuriyet!
  • quote:

    Orijinalden alıntı: erroraesthumanum

    Bu tür ledleri sürerken, (Elimde 3 W'lık olanlardan var.) sabit frekansta duty cycle'ı kontrol edebileceğimiz devre de var mı?

    Alıntıları Göster
    yada tr dışında 555 ile de sürebilirsiniz. o da garanti bir yöntemdir.
    _____________________________
  • quote:

    Orijinalden alıntı: Mizra

    yada tr dışında 555 ile de sürebilirsiniz. o da garanti bir yöntemdir.

    Alıntıları Göster
    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...
    _____________________________
  • quote:

    Orijinalden alıntı: Mizra

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Alıntıları Göster
    quote:

    Orjinalden alıntı: nicaleus

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Bahsettiğiniz devre ile 10'a yakın ledi yakmanın mümkün olmadığının sanırım siz de farkındasınızdır...

    Power-led sürmek için sabit akım kaynağı isteniyorsa, bence en pratik çözüm aşağıdaki devre
    ile olabilir. 1 A. e kadar istenen değerde akım için R1 direncini hesaplayıp kullanabilirsiniz.

    />
    _____________________________




    • Yapay Zeka’dan İlgili Konular
    Mainboard üzerindeki hdd led, power led ve speaker cıkışlarında kaç volt var?
    14 yıl önce açıldı
    12v 15a adaptör yardımı (değişti)12 VOLT 30 AMPER AYARLI GÜÇ KAYNAĞI DEVRESİ
    15 yıl önce açıldı
    Power Led Driver
    16 yıl önce açıldı
    Daha Fazla Göster
  • quote:

    Orijinalden alıntı: ustura2

    quote:

    Orjinalden alıntı: nicaleus

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Bahsettiğiniz devre ile 10'a yakın ledi yakmanın mümkün olmadığının sanırım siz de farkındasınızdır...

    Power-led sürmek için sabit akım kaynağı isteniyorsa, bence en pratik çözüm aşağıdaki devre
    ile olabilir. 1 A. e kadar istenen değerde akım için R1 direncini hesaplayıp kullanabilirsiniz.

    />


    Alıntıları Göster
    quote:

    Orjinalden alıntı: ustura2


    quote:

    Orjinalden alıntı: nicaleus

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Bahsettiğiniz devre ile 10'a yakın ledi yakmanın mümkün olmadığının sanırım siz de farkındasınızdır...

    Power-led sürmek için sabit akım kaynağı isteniyorsa, bence en pratik çözüm aşağıdaki devre
    ile olabilir. 1 A. e kadar istenen değerde akım için R1 direncini hesaplayıp kullanabilirsiniz.

    />



    ilk fırsatta devreyi tekrardan kurup resim video çekip gösteririm nasıl oldugunu
    _____________________________




  • quote:

    Orijinalden alıntı: Mizra

    quote:

    Orjinalden alıntı: ustura2


    quote:

    Orjinalden alıntı: nicaleus

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Bahsettiğiniz devre ile 10'a yakın ledi yakmanın mümkün olmadığının sanırım siz de farkındasınızdır...

    Power-led sürmek için sabit akım kaynağı isteniyorsa, bence en pratik çözüm aşağıdaki devre
    ile olabilir. 1 A. e kadar istenen değerde akım için R1 direncini hesaplayıp kullanabilirsiniz.

    />



    ilk fırsatta devreyi tekrardan kurup resim video çekip gösteririm nasıl oldugunu

    Alıntıları Göster
    quote:

    Orjinalden alıntı: nicaleus

    ilk fırsatta devreyi tekrardan kurup resim video çekip gösteririm nasıl oldugunu


    Genç arkadaşım o kadar zahmete gerek yok bence.
    Önerdiğin 10 ledli versiyonun şemasını paylaşırsan,
    yeterince açıklayıcı olur kanaatindeyim.Birlikte yorumlayabiliriz.
    Kendini o kadar sıkıntıya sokmana değecek bir şey değil zaten...
    _____________________________




  • quote:

    Orijinalden alıntı: ustura2

    quote:

    Orjinalden alıntı: nicaleus

    ilk fırsatta devreyi tekrardan kurup resim video çekip gösteririm nasıl oldugunu


    Genç arkadaşım o kadar zahmete gerek yok bence.
    Önerdiğin 10 ledli versiyonun şemasını paylaşırsan,
    yeterince açıklayıcı olur kanaatindeyim.Birlikte yorumlayabiliriz.
    Kendini o kadar sıkıntıya sokmana değecek bir şey değil zaten...

    Alıntıları Göster
    ahmet bd139 a sıvı azot tankı bağlasan o akımı yinede çekemen

    elimde tam istediğiniz gibi 350ma de sınırlayıcı bi devre var yarın yayınlayayım yapıp yapmamak sizde kalsın :)
    _____________________________




  • quote:

    Orijinalden alıntı: Mizra

    quote:

    Orjinalden alıntı: ustura2


    quote:

    Orjinalden alıntı: nicaleus

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Bahsettiğiniz devre ile 10'a yakın ledi yakmanın mümkün olmadığının sanırım siz de farkındasınızdır...

    Power-led sürmek için sabit akım kaynağı isteniyorsa, bence en pratik çözüm aşağıdaki devre
    ile olabilir. 1 A. e kadar istenen değerde akım için R1 direncini hesaplayıp kullanabilirsiniz.

    />



    ilk fırsatta devreyi tekrardan kurup resim video çekip gösteririm nasıl oldugunu

    Alıntıları Göster
    quote:

    Orjinalden alıntı: nicaleus


    quote:

    Orjinalden alıntı: ustura2


    quote:

    Orjinalden alıntı: nicaleus

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Bahsettiğiniz devre ile 10'a yakın ledi yakmanın mümkün olmadığının sanırım siz de farkındasınızdır...

    Power-led sürmek için sabit akım kaynağı isteniyorsa, bence en pratik çözüm aşağıdaki devre
    ile olabilir. 1 A. e kadar istenen değerde akım için R1 direncini hesaplayıp kullanabilirsiniz.

    />



    ilk fırsatta devreyi tekrardan kurup resim video çekip gösteririm nasıl oldugunu


    burda bi hırs görüyorum Ahmetciim
    _____________________________




  • quote:

    Orijinalden alıntı: taka8604

    quote:

    Orjinalden alıntı: nicaleus


    quote:

    Orjinalden alıntı: ustura2


    quote:

    Orjinalden alıntı: nicaleus

    bahsettiğim devre buydu denedim gayet iyi çalıştı hemde 10a yakın mavi led paralelledim...


    Bahsettiğiniz devre ile 10'a yakın ledi yakmanın mümkün olmadığının sanırım siz de farkındasınızdır...

    Power-led sürmek için sabit akım kaynağı isteniyorsa, bence en pratik çözüm aşağıdaki devre
    ile olabilir. 1 A. e kadar istenen değerde akım için R1 direncini hesaplayıp kullanabilirsiniz.

    />



    ilk fırsatta devreyi tekrardan kurup resim video çekip gösteririm nasıl oldugunu


    burda bi hırs görüyorum Ahmetciim

    Alıntıları Göster
    arkadaşlar bu sürücü devreyi ayarlı yapmamızın imkanı var mı?
    lm317 zaten ayarlı regüel sanırım bunuda ekleyebilirmiyiz?
    _____________________________
    Muhterem milletime şunu tavsiye ederim ki; sinesinde yetiştirerek, başına taç ettiği adamların kanındaki ve vicdanındaki cevheri aslıyı, çok iyi tahlil etmek dikkatinden, bir an tevakki etmesinler!...
    M.Kemal Atatürk




  • arkadaşlar ben bu ledlerden iki tane kullanıcam biri 3,5v 350mA bunun için lm317 entegresinin voltajı fazla sanırım.... arkadaşalrdan bazıları şema eklicemd emiş ama eklememilşler rica etsem eklermisiniz...
    _____________________________
    Muhterem milletime şunu tavsiye ederim ki; sinesinde yetiştirerek, başına taç ettiği adamların kanındaki ve vicdanındaki cevheri aslıyı, çok iyi tahlil etmek dikkatinden, bir an tevakki etmesinler!...
    M.Kemal Atatürk
  • quote:

    Orijinalden alıntı: lidyum

    arkadaşlar ben bu ledlerden iki tane kullanıcam biri 3,5v 350mA bunun için lm317 entegresinin voltajı fazla sanırım.... arkadaşalrdan bazıları şema eklicemd emiş ama eklememilşler rica etsem eklermisiniz...
    Bu devre zaten sabit akım kaynağıdır.Seri bağlı LED sayısı daha az olabilir.

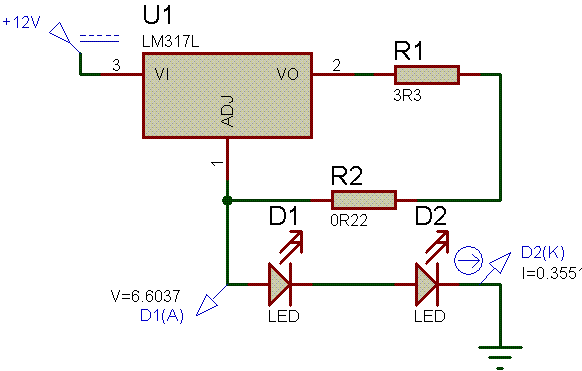

    Madem iki LED süreceksiniz, aşağıdaki devre ile 12V giriş geriliminde
    ~350mA. sabit akım alabilirsiniz.

    _____________________________
  • quote:

    Orijinalden alıntı: ustura2

    Bu devre zaten sabit akım kaynağıdır.Seri bağlı LED sayısı daha az olabilir.
    Madem iki LED süreceksiniz, aşağıdaki devre ile 12V giriş geriliminde
    ~350mA. sabit akım alabilirsiniz.



    Alıntıları Göster
    konuyu biraz hortlatacağım ama idare edin

    verdiğiniz lm317 li regülatör sadece voltaj sınırlaması yapan liner devredir sabit akımlı led sürücü devreleri ledlerin ısınmaması için sabit akımda sabit voltaj vermektedirler.kaldıki power ledler ısındıkça çektikleri akım artar buda aşırı ısınmalarına vede ömürlerinin kısalmasına neden olur yanlışım varsa düzeldin

    varsa bir kusurumuz affola
    _____________________________




  • quote:

    Orijinalden alıntı: sezerkıran

    konuyu biraz hortlatacağım ama idare edin

    verdiğiniz lm317 li regülatör sadece voltaj sınırlaması yapan liner devredir sabit akımlı led sürücü devreleri ledlerin ısınmaması için sabit akımda sabit voltaj vermektedirler.kaldıki power ledler ısındıkça çektikleri akım artar buda aşırı ısınmalarına vede ömürlerinin kısalmasına neden olur yanlışım varsa düzeldin

    varsa bir kusurumuz affola

    Alıntıları Göster
    bu konu banada iyi geldi
    yorumlar için teşekkürler
    _____________________________
    Bu dünya gibi 1 Milyon dünya olsa
    Oda ağzına kadar BUĞDAY dolu olsa
    1 güvercinde 1000 günde 1 tane yese
    Bu biter ama SONSUZLUK BİTMEZ
    Neye Zar attığımızın farkındamıyız?





  • quote:

    Orijinalden alıntı: _KARDELEN_

    bu konu banada iyi geldi
    yorumlar için teşekkürler

    Alıntıları Göster
    Valla beyler güzel hortlatıyoruz. . Motor regülesi ile yapamaz mıyız?
    _____________________________

    DH Japonya Hayranları    ||DH Elektronik külübü||Opera fan kulübü||Amfi hastası, motor-bisiklet ustası||Az yakar, çok kaçar
  • quote:

    Orijinalden alıntı: sezerkıran

    konuyu biraz hortlatacağım ama idare edin

    verdiğiniz lm317 li regülatör sadece voltaj sınırlaması yapan liner devredir sabit akımlı led sürücü devreleri ledlerin ısınmaması için sabit akımda sabit voltaj vermektedirler.kaldıki power ledler ısındıkça çektikleri akım artar buda aşırı ısınmalarına vede ömürlerinin kısalmasına neden olur yanlışım varsa düzeldin

    varsa bir kusurumuz affola

    buda demek oluyorki SAbit akımlı led sürücü devrelerinden şaşmayacaksın !
    _____________________________
    Bu dünya gibi 1 Milyon dünya olsa
    Oda ağzına kadar BUĞDAY dolu olsa
    1 güvercinde 1000 günde 1 tane yese
    Bu biter ama SONSUZLUK BİTMEZ
    Neye Zar attığımızın farkındamıyız?

  • quote:

    Orijinalden alıntı: ustura2

    Bu devre zaten sabit akım kaynağıdır.Seri bağlı LED sayısı daha az olabilir.
    Madem iki LED süreceksiniz, aşağıdaki devre ile 12V giriş geriliminde
    ~350mA. sabit akım alabilirsiniz.

    />



    quote:

    Orijinalden alıntı: _KARDELEN_



    quote:

    Orijinalden alıntı: sezerkıran

    konuyu biraz hortlatacağım ama idare edin

    verdiğiniz lm317 li regülatör sadece voltaj sınırlaması yapan liner devredir sabit akımlı led sürücü devreleri ledlerin ısınmaması için sabit akımda sabit voltaj vermektedirler.kaldıki power ledler ısındıkça çektikleri akım artar buda aşırı ısınmalarına vede ömürlerinin kısalmasına neden olur yanlışım varsa düzeldin

    varsa bir kusurumuz affola


    buda demek oluyorki SAbit akımlı led sürücü devrelerinden şaşmayacaksın !


    Ben önerdiğim devrenin neyi sabit tuttuğunu, sabit tuttuğu şeyin nasıl hesaplandığının formülünü dahi vermişim.
    Bu kadar basit bir devreyi, bundan daha basit nasıl izah ederim bilemiyorum.

    Anlayamamış olmanız değil ama üzerine bir de ukalalık yapmanız gerçekten tuhaf...
    _____________________________




  • quote:

    Orijinalden alıntı: ustura2

    quote:

    Orijinalden alıntı: ustura2

    Bu devre zaten sabit akım kaynağıdır.Seri bağlı LED sayısı daha az olabilir.
    Madem iki LED süreceksiniz, aşağıdaki devre ile 12V giriş geriliminde
    ~350mA. sabit akım alabilirsiniz.

    />



    quote:

    Orijinalden alıntı: _KARDELEN_



    quote:

    Orijinalden alıntı: sezerkıran

    konuyu biraz hortlatacağım ama idare edin

    verdiğiniz lm317 li regülatör sadece voltaj sınırlaması yapan liner devredir sabit akımlı led sürücü devreleri ledlerin ısınmaması için sabit akımda sabit voltaj vermektedirler.kaldıki power ledler ısındıkça çektikleri akım artar buda aşırı ısınmalarına vede ömürlerinin kısalmasına neden olur yanlışım varsa düzeldin

    varsa bir kusurumuz affola


    buda demek oluyorki SAbit akımlı led sürücü devrelerinden şaşmayacaksın !


    Ben önerdiğim devrenin neyi sabit tuttuğunu, sabit tuttuğu şeyin nasıl hesaplandığının formülünü dahi vermişim.
    Bu kadar basit bir devreyi, bundan daha basit nasıl izah ederim bilemiyorum.

    Anlayamamış olmanız değil ama üzerine bir de ukalalık yapmanız gerçekten tuhaf...

    Alıntıları Göster
    sezerkıran
    kendisi ilkel bir sabit akım kaynağıdır. devre doğru.
    ayrıntılı bilgi için bkz
    http://www.national.com/ds/LM/LM117.pdf
    sayfa 18
    boşuna hortladı konu...
    _____________________________
    Nous faisons confiance dans Dieu
    electronics engineer
    https://donanimveyazilim.wordpress.com




    •
