Gayet Basit Pil Punta Makinesi Yapımı - Kendin Yap - Basit/Etkili/Hesaplı

Çok yerde görüyorum pilleri eklemek için lehim yapılıyor.Bilhassa 18650 pillere lehim yapılıyor,ki bu tehlikeli.Pil eklemesi için nikel şerit ile punta yapmak gerekir.Ancak punta için ya trafo kullanılıyor,ya da eritme yapılıyor.O yüzden güvenli bir yöntemi paylaşmak isterim.Bu sayede 0.15mm şerit ile punta yapabilirsiniz.

Tek gereken 12v bir akü ve scooter/mobilet marş rölesi.Akünün en az 9ah olması gerekir.Şu videoda bağlantıları mevcut.Videonun ilk 2 dakikası bağlantı,kalanı test bölümüdür ;

https://www.youtube.com/watch?v=-2Rc1_1oGHo

Gelelim önemli noktalara ;

-Akü yeni tarihli olmalıdır.3 seneden daha eski akü,verimli olmaz.

-Gerçek bir akü olmalı.Işıldaklar için kullanılan oyuncak aküler verimli olmaz.Alacağınız akünün resmi sitesi olmalı ve datasheet verileri ulaşılabilir olmalı.Çünkü gerçek bir 12v9ah akü ; ortalama 80A-120A akım verecek güçte olur.80A altı,punta için verimli olmaz.

-Kablo kalınlığı en az 2.5mm olmalıdır.Daha kalını daha verimli olur.Punta sırasında kabloda ısınma olursa,bir kalınını kullanmak gerekir.

-Scooter marş röleleri genelde aynı olur.Malum alışveriş sitelerinde 'scooter marş rölesi' diye arayın.Videodakinin aynısı hepsinde mevcut.Ya da sanayide veya bisikletçilerde bile bulunabilir,görerek alabilirsiniz.

Unuttuğum yer varsa,belirtin,elimden geldiğince yardımcı olmaya çalışırım.

Eklemeler ;

-Kullandığım buton biraz basit kalmış.Daha büyüklerini kullanmakta fayda var.Elektronikçilerde kırmızı başlı olanlar var.Onlar daha dayanaklı olur.

BU sistemde elektriklenme süresi el yordamıyla ve tereddüde sebep. AYnı sistemin zamanlayıcı ile çalışanı bir Türk videosunda anlatılıyordu.

BUton direk röleyi çektiiyor, kulanan vurur gibi hemen basıp çekebilmeli elini. Yoksa kaynak kısmını kızdırır. İmkanlar buysa dikkatlice ve sorunu göze alarak kullanabilir ama zaman ayarı için elektronik devre gerekli.

Zaman ayarı sayesinde farklı güçteki aküler kullanıma alınabilir.

Buton hakkında bilgi vermemişsin. Üzerinden onlarca amper geçen bir butonun güçlü olması lazım, her buton olmaz oraya, eğer yapışırsa anlık olarak yüksek güç uygulayacağı için pili pert eder.

Buton hakkında bilgiyide eklersen daha güzel olur.

Bu arada benimde aradığım birşeydi bu.

Çok farklı şekilde yapanlar vardı, en çok kafama yatan süper kapasitör ile yapılan puntalamaydı ama o da çok pahalıydı.

Devre kartı ile yapanlar var ama o kartında çok arıza verdiğini yazanlar dolu ortalık.

Aslında sürekli bu işi yapanlar şarjlı portatif olanı var 500tl gibi fiyatı vardı şimdi bilmiyorum ne kadardır. Ama ayarlı olması gerekir.

Tek işlem için bu sitem benimde gördüğüm en iyi sistem.

Bende şarj tutmayan 24A jel akü var, onunla deneyeceğim,

Emeğine sağlık.

Evet,zamanlayıcı anahtarlar ile yapanlar var.Daha basit olması açısından eklemedim.El yordamı da olsa,zamanlayıcıya denk hızda basılabiliyor.Bir kontrol devresi bağlamak,elbette daha iyi olur.

Doğru,buton da önemli.Ancak çok hızlı basıp-çektiğimiz için fazla yük binmiyor.Hatta saniyenin 1/20 i kadar hızla basıyoruz.Ben seri şekilde,uzun süreli birçok puntalama yaptım.Hiç sorun olmadı.Hatta ısınma bile olmuyor.Bir örnek vereyim ; aynı butonu 30w cob led çipine takmıştım.Dakikanın altında bir sürede bile eridi gitti.Tabii ki yine de güvenlik için,daha büyük buton kullanmakta fayda var.

Punta akımı butondan geçmiyor, sadece marş rölesinin akımı butondan geçiyor. O da az bir akım.

Röle akımı için buton sorun çıkarmaz.

Onu bilmiyordum.

O zaman daha büyüğüne gerek yok.

Ne pil puntalamaymış be. Sanki millletin pil puntalamak dışında başka işi yokmuş gibi 50 farklı yöntem geliştirdiler.

Kargaburun ile sağa sola sallamak suretiyle

Pilleri puntalayıp büyük bloklar halinde paketlediğinize göre, şimdi de sıra pillerin arasına eklemeniz gereken soğutma tasarımını yapmak. Aksi takdirde yüksek yoğunluklu paketlerle tabiri caiz ise altınızda bir bomba ile gezersiniz. (arabada falan deniyorsanız vs)

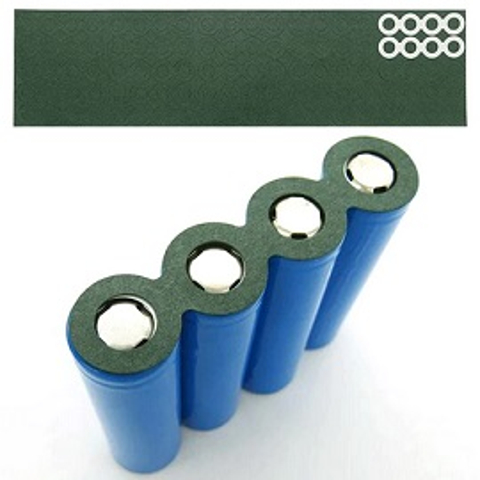

Siz yazınca aklıma geldi,buna benzer olay yaşamıştım.3 pili birleştirip,bisikletin koltuk altı çantasına koydum.Fazla akım çekince de,zayıf kalan kaplama erimiş,şerit kısa devre yapıp pile kaynamış.İyi ki pil valfi kapanmış,yoksa mermi gibi patlıyor bu piller.O yüzden soğutmaya ek olarak ; şu keçeler de mutlaka kullanılmalı ;

https://upvi.org/cDcb5G8fzsnG16q/watch

Aynısını yaptım punta yapmadi herşey çalışıyor ama sonuç sıfır 12v 9ah akü sifir ilk defa bu projede denendi şar edilip bir sorun var yadabu proje bende tutmadi

Hocam bağlantılar doğru gözüküyor. Ancak butona basınca sesten anladım ki ; sorun şunlardan birisi ;

-Akünün kutup başlarını bağalrken videodaki bir gibi bir klemens(Adı bu sanırım.Sarı olan parça) kullanmak gerekir. Sizin o uçlar çıplak gözüküyor. Sanırsam akünün kutup başlarındaki deliklere sokuyorsunuz. Bu sistemde en önemli yer orası. Aküden kabloya giden gücün aksamaması gerekir. 200amper geçiyor o bağlantı noktasından. O yüzden oranın sağlam olması gerekir.

-Diğer ihtimal o ses genelde şarjı az olduğunda gelir. Siz aküyü ne ile şarj ediyorsunuz ? Eğer 12v adaptör,trafo,matkap şarj aleti vb. bir kaynakla şarj ettiyseniz olmamıştır. Akü o şekilde şarj olmaz. Ben hala sorunun bu olduğuna üsteliyorum. Sarj dolu gözükmüyor. Sesten anlaşılan o.

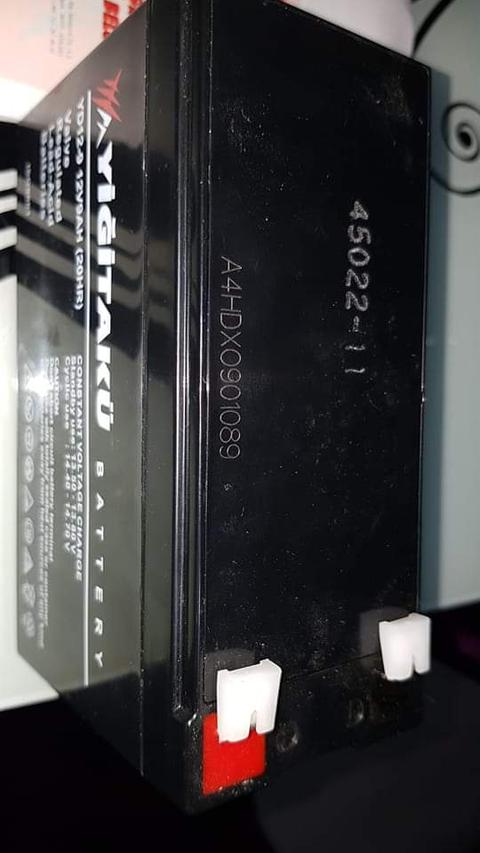

Bir de siz aküyü yeni almış olabilirsiniz,doğrudur. Ancak üretim tarihi konusunda şüphelerim var. Bende microsoft office yok, bakamıyorum maalesef. Üretim tarihi şöyle anlaşılır ; Excel'i açın. Bir hücrenin formatını tarih olarak değiştirin. Sonra bu hücreye 45022 yazın. Üretim tarihi çıkacaktır. Eğer sizde de excel yok ise, başka arkadaşlar bakabilirse güzel olur.

O swich yüksek amperli akımlar için deliklere vs olmaz azcok bilgim var akımlardan

Uçlarını ben soktum geri çıplak değil akü sarj cihazım var adaptör vs değil 2024 Nisan ayinin aküsü yeni sürüm akü atım yapıyor fakat nikel tel hatta daha incesini denedim malesef şimdi şüphelendim marş motorunda oda sıfır atım yapıyor gerçi acaba cozec eğer bu yaptığın doğru ise

Switchten bahsetmiyorum hocam. Akünün + ve - kutbuna kabloları nasıl bağlıyorsunuz ? Benim anladığım ; akünün çıkışlarındaki beyaz plastiklerin içine sıkıştırıyorsunuz galiba. Eğer öyle yapıyorsanız punta yapmaz.

dedımya ben soktum geri onları soketlerı bakarsanız baglantı yerlerındekı dıger yerler ozel

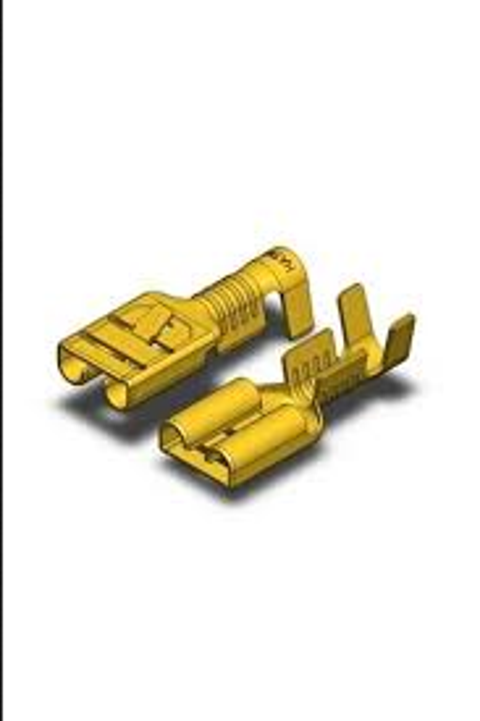

O bağlandığında sökülecek/geri takılacak bir malzeme değil hocam. sundan bahsediyorum ;

Aküye bağlantı yaparken bununla mı yaptınız, onu soruyorum. Eğer bunu kullandıysanız,neden geri söktünüz ki ?

evet bu olmayınca söktum sıkarak yapmıstım gerı soktum ,)
