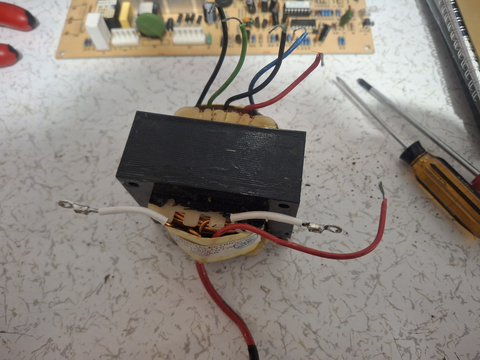

s.a arkadaşlar elimde 1 adet ups trafosu var bunun primer sekonder uçlarını bulmaya çalışıyorum. resimdeki gibi trafonun tüm kabloların omajını ölçtüm 15.6 ohm ile 2 kablo tespit ettim bunlara seri lamba ile 220 V verdim ampul kısık yandı 220 girişi bu kablo mu ?? diğer kablolarda 15 -12 -9 volt ölçtüm. ![]() |
Trafonun primer sargısını bulma



-
-
Aeykümselam. Bu trafo da 220VAC verilmesi gereken uçlar mavi-siyah(1-3) uçlardır. Diğer sargı olan yeşil siyah uçlar akü şarjı için sekonder-2 uçlarıdır. Karşı tarafta ki kalın uçlar ise sekonder-1 uçlarıdır. Bu uçlardan 25-30 amper akım alabilirsiniz. Kolay gelsin.
-
evet teşekkür ederim dediğiniz gibi primer ve sekonder uçlarını uçlarını buldum .
peki bunu güç kaynağı devresinde kullanbilirmiyiz ??
-
Ben teşekkür ederim. Elbette kullanabilirsiniz. Sekonder 1 (kalın sargılı taraf) doğrultulduğunda şebeke voltajına bağlı olarak 14-17 VDC aralıklarında değişir. Bu voltajı ister step-up ister step-down devreleri ile çok güzel kullanırsınız. Sonuç olarak çok zorlanmadan size devamlı 250-270 watt gücü devamlı verir.
-
çıkışları ölçtüm ben 12 -9 -15 - 17 -18 volt ölçtüm kalın ince kablo hepsini ölçtüm. fark etmez herhalde bunların hangisini kullandığımız...
-
Hangisini kullandığınız fark eder ve önemli. Siz kalın sargılı tarafın 2 adet beyaz (kalın kablo) çıkışı doğrultup filtreleyip kullanacaksınız. Orta kırmızı ve ona bağlı ince kırmızı kablo boşta kalacak. 2 kalın beyaz ucu tam dalga (en az 50 amperlik köprü diyot ile) doğrultup 2 adet paralel kallavi kondansatör ile fitreleyip kullanacaksınız. Kondansatör olarak 2 adet 35V 4700 uF. uygun olur. Tabi 220V girişi de karşı tarafın üçlü kablonun mavi-siyah ucuna girilecek.
Bu işlem sonrası filtrelenmiş 14-17VDC akımı ister step-up yaparsınız ister step-down converter, gerisi size kalmış.
-
eyvallah teşekkür ederim..
-
Ben teşekkür ederim. Kolay gelsin.
