SONOFF İLE AKILLI KAPI OTOMATİĞİ PROJESİ (BİTTİ)

Öncelikle benden daha çok emeği geçen forumdan mustyyyyy hocama teşekkür ederim . Daha önce bitmemiş halde bir konu açmıştım. Apartmanımda sonoff cihazı ile apartman kapısını cep telden açmak istiyordum. Apartmanda sesli diafon mevcut. Aslında bunu bir arkadaş yapmış youtube video atmış. Fakat videoya bakarak elektronik bilgisi çok zayıf kişilerin (ben) bunu yapması çok zor. O yüzden biraz daha detaylı, resimlerle göstererek açıklamaya ve yapmak isteyen arkadaşlara yardımcı olmaya çalışacağım.

Bilgi paylaştıkça çoğalır.

İlk sorun sonoff cihazından redresör devresini devredışı bırakmaktı. 1- Sonoff cihazından redresör devresi nasıl devredışı bırakılır? Burada altta vereceğim resimlerdeki noktalara kartı lehimlemek suretiyle harici kablo bağlantısı yaparak sonoff kartına direk 5v 1a akım vererek çalıştıracağız.

2.Sorun ise tetiklemeyi yapıp kapıyı açmayı sağlayacak 5v 1 amper bağlantı çıkışları nerede idi?? bu sorunun cevabı da altta resimlerde mevcut.

Rica ederim kardeşim asıl senin emeklerine sağlık, bu paylaşım sayesinde eminim çok kişinin ufku genişleyecektir. Çünkü sonoff türevi ağ üzerinden uzaktan komut alan cihazlarla yapılabilecek projeler, hayal gücümüz kadar geniş.

Eline, emeğine, tatlı diline sağlık...

Elinize sağlık,gayet güzel ve uygun maliyetli bir proje olmuş. Şahsen çok beğendim,paylaşımınız için teşekkür ederim.

Emeği geçen herkese ayrıca teşekkür ediyorum.

Saygılarımla...

Ayrıntılı anlattığınız için çok teşekkürler. Hiç bilmiyorum da, modeli görünce sormak istedim: Acaba Sonoff Re5v1c modülü bu iş için daha uygun olabilir mi? Bununla redresörü devre dışı bırakmak gerekmeksizin modülü otomatiğe/ diyafona doğrudan bağlayarak güç verebilir miyiz?

Teşekkür ederim.

Bu konuyu Hortlatsam. geçen sürede farklı bir yol bulan varmı. birde ben eve takmak istiyorum. 220 volt şartmı mesela. Re5v1c bunu bende gördüm ama kapı otomatigi için deneyen varmı.

Hortlatın bence de :) Ben iki yıldır yanıt beklemiyorum ama :) yardımcı olabilecek biri şimdi çıkarsa denemeyi hala umuyorum...

Merhaba bu ürünü buldum ve aldım. henüz gelmedi. gelince sonucu yazarım

uslu smart otomasyon sistemleri

Uslu Wifi Kapı Otomatiği Kontrol Kartı - Akıllı Apartman - Uslu Smart Otomasyon Sistemleri

https://uslusmart.com/urun/uslu-wifi-kapi-otomatigi-kontrol-karti-akilli-apartman/

Merhaba üste paylastıgım cihaz ile ben otomatiği uzaktan yönetmeyi başardım bilginize.

Ben şöyle kurdum. önce Rolenin sol tarafına elektrik kablosu takıp prizden enerji verdim. amaçım önce telefondan bağlatıyı kurmak. Tuya üzerinden cihazı tanıttım. kapı otomatigi icin ayrıca Senaryo kurdum. tek tıklamayla önce röleyi aç dedim. 1 saniye sonrada kapa dedim. senaryo kurmazsanız kapı otomatik düğmesi basılı kalmıs gibi devamlı acık kalır. senaryo bence şart.

2.aşama

Evdeki diyafondan kapı otomatigini açan kabloları önce tespit ettim. Gri ve Siyah olanlar. genelde onlarmıs. test için bir kabloyla iki kabloyu birbirine degdirip kapının acılıp acılmadıgına bakabilirsiniz.

Diyafonu actım duvardan gelen kablo borusunun ucu bizde zile gidiyormus. iki uclu bir elektirk kablosuu duvarın icinden zil yuvasına sürdüm. böylece duvarda kablo görünmemis oldu.

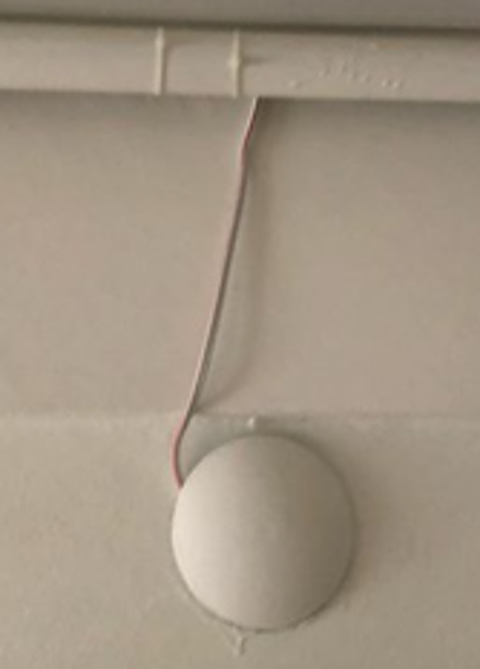

Asagıda gördügünüz zilin arkasından kablo cıktı. Ben kabloyu kesmeden kablo boyu kadar KAPI Rolesini uzattım ve zilden gelen kabloları L ve N farketmeksizin Rolenin çıkış kısmına sağ tarafına taktım. sol tarafa taktıgım kabolamada N ve L dikkat etmeniz gerekiyor. N toprak kısmına L eklektrik kısmına takmanız lazım. sonra işlem tamam.

Edit. pardon siz kapı otomatiği için özel röle kullanmışsınız.

Ben bu röleyi şuan bulamıyorum.

Merhabalar bu anlattığınız sistemle ya evinizde yangın çıkmalı yada kapı otomatiğiniz yanmalı.

Sistem hala çalışıyor mu?

Rölenin soluna L ve N yi taktıktan sonra Eğer devre açılırsa sağından 220 V L ve N çıkar.

Siz zayıf akımla çalışan ve incecik kablolara 220V gönderdiğinizde belki 1-2 denemede sağlam çalışsa da ya kabloların yanması yada kapı otomatiğinin yanması gerekiyor.

Kapı otomatiği 220 V ile çalışıyorsa iş değişir tabi ama kablolarınız ince 220 V değildir diye düşünüyorum.

o kablo 0.75mm görünüyor kapı otamatiği okadar güç geçmez oraya ısıtıcı birşey takmadığı sürece sıkıntı yaratmaz.

MErhaba,

Aşağıdaki ürünle bunu modifiyesiz yapamazmıyız?

www.n11.com

SONOFF RE 5V 1C Wİ-Fİ RÖLE MODÜLÜ (5 VOLT) Fiyatları ve Özellikleri

https://www.n11.com/urun/sonoff-re-5v-1c-wi-fi-role-modulu-5-volt-22070497?magaza=akilli-market#unf-review

Audio sistemine akıllı kapımı yaptım bakalım.

@seranyayinda #akilliev #smarthome #googleasistant #googlehome #alexa #homeasistant #doorlock #smartlock #smartcamera #sesliasistan #akillikilit #akıllıkilit #lock #outdoor #sirri #homepod #tuya #swichbot #smartthink #smarthome #smarthometechnology #smarthomegadgets #gpstracker #voicecontrol #easylock ♬ Feeling Good - Michael Bublé

Serhan Sukuroglutiktok

#akilliev #smarthome #googleasistant #googlehome #alexa #homeasistant #doorlock #smartlock #smartcamera #sesliasistan #akillikilit #akıllıkilit #lock #outdoor #sirri #homepod #tuya #swichbot #smartthink #smarthome #smarthometechnology #smarthomegadgets #gpstracker #voicecontrol #easylock

https://www.tiktok.com/@seranyayinda/video/7331776899498134789?is_from_webapp=1&utm_campaign=DonanimHaber&utm_medium=referral&utm_source=DonanimHaber

Kapıya değilde evdeki audio sistemin arkasına bir yere mini rölelerden alsak sonoff yapılamaz mı?Hortlasa şu mevzu

audio sisteminin calışma mantığını iyi anlamak lazım audio sistemini gelişi güzel 2 kabloyu bir birne değdirip kapı açma olmuyor
