Proje 1 / Step Motor Sürücü
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
3 Misafir (1 Mobil) - 2 Masaüstü,
1 Mobil
1 Mobil
Giriş
Mesaj
-
-
içinde şema yok linkin
Bilginize... -
ekledim
-
@Garfie tebrikler Motor hakkında da bilgi verirmisin ? Torku Devir sayısı fiyatı gibi vs.. -
motorun dönüş yönü değiştirilebiliyomu? -
quote:
Orjinalden alıntı: samed2005
motorun dönüş yönü değiştirilebiliyomu?
Dire yazılan sanırım direction yani yön var tahminimce. -

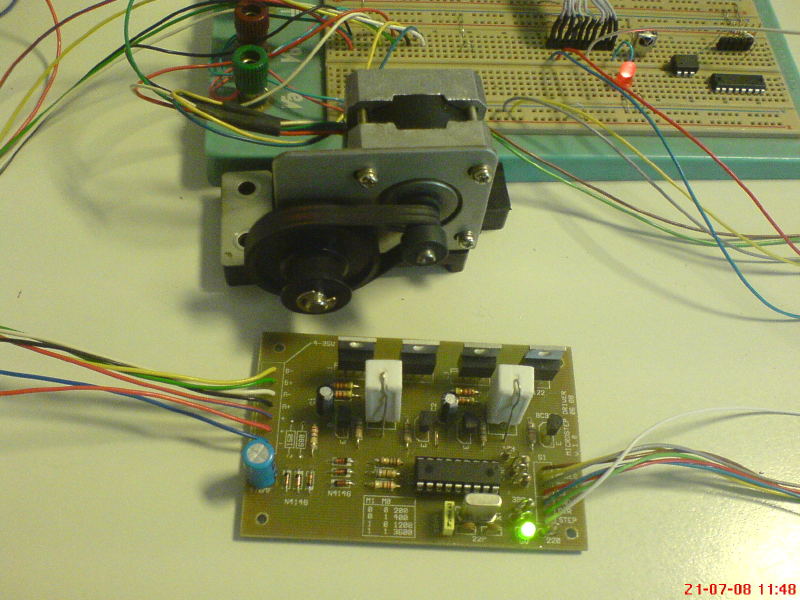

Motoru eski bir scanner'dan sökmüştüm. 12V, 0.4Amp. 1.8 deg (fiyatını bilmiyorum)

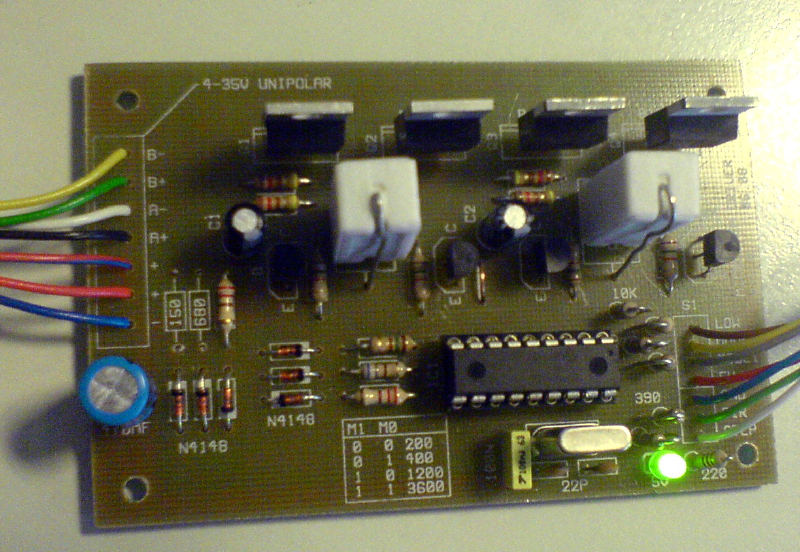

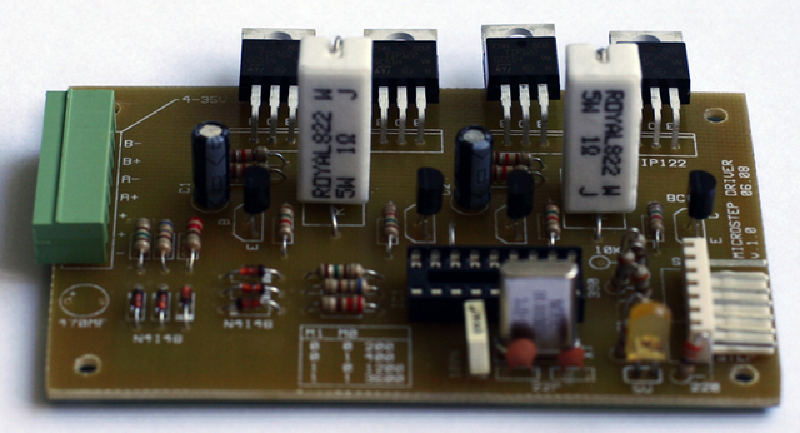

Motor yönü ve adım sayısı değiştirilebiliyor. (200/400/1200/3600 step) -
<Mode> girişleri ile adım sayısını ayarlayabilirsiniz.
Mode0 = lojik 0 (0 Volt)
Mode1 = lojik 1 (5 Volt) yaparsanız motor turunu 400 adımda tamamlar.
<Dire> lojik 0 ise sola, 1 ise sağa döner.
<step> girişine verilen her lojik 1 darbesi ile motor bir adım atar.
bu girişleri başka bir PIC ile sürebilirsiniz. -
mekanik işine başlamak bir türlü fırsat olmadı.
Step sürücüleri mach3'e nasıl bağlayacağız?. (bu program, dir ve step haricinde adım sayısını da kontrol edebiliyor mu?.)
veya önereceğiniz başka program var mı?.
-
quote:
Orjinalden alıntı: garfie
mekanik işine başlamak bir türlü fırsat olmadı.
Step sürücüleri mach3'e nasıl bağlayacağız?. (bu program, dir ve step haricinde adım sayısını da kontrol edebiliyor mu?.)
veya önereceğiniz başka program var mı?.
Ben de cnc imde mach3 ü kullanıyorum.Programda tam ve yarım adım kontrol seçeneği var.Ayrıca motorun 1 tur dönmesi için gereken adım sayısını da giriyorsunuz.
-
step sürücüleri kendiniz mi yaptınız?.
step sürücüler için ayrı bir arabirim var mı? yoksa doğrudan paralel porta mı bağlıyorsunuz?. -
quote:
Orjinalden alıntı: garfie
step sürücüleri kendiniz mi yaptınız?.
step sürücüler için ayrı bir arabirim var mı? yoksa doğrudan paralel porta mı bağlıyorsunuz?.

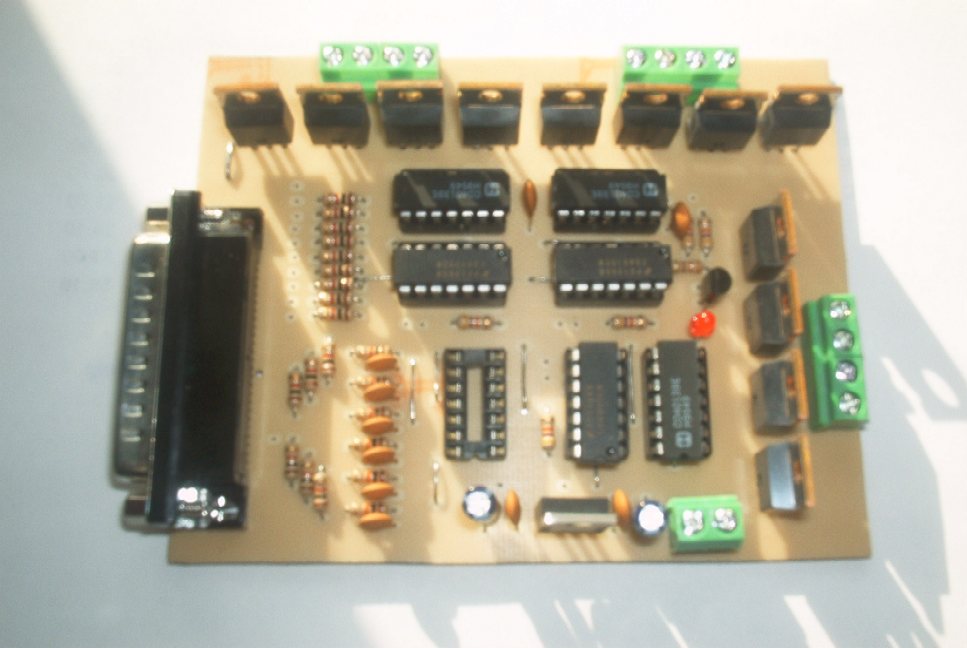

Kullandığım devre başlangıç için yeterli olduğunu düşündüğümwww.pminmo.com sitesindeki 3 eksen devre.Ayrı bir arabirime gerek duymadan direk paralel porta bağlanıyor.
link:http://pminmo.com/3axis/3axis.htm
-
Tam/yarım adım seçimi için donanımla ilgili bir bağlantı yok o zaman. (en azından mach3 için)
başlangıç olarak bu şekilde deneyeceğim demekki.
yardımınız için teşekkürler. -
Bende microstep özelliği olan bir devre yapmak istiyorum.Pic ile motorları nasıl sürdüğünüzden biraz bahseder misiniz? -
Şemayı aldığım sitede pic hex kodu da vardı, ayrıca yazmak için uğraşmadım.
yapmak isterseniz devre gayet güzel çalışıyor. mode girişlerinden adım sayısını set edebiliyorsunuz.
http://www.piclist.com/tecHREF/io/stepper/linistep/index.htm adresinden inceleyebilirsiniz.
ama microstep özelliği mach3 ile nasıl kullanılır bilmiyorum. -
Mach3 adım sayısını tek pinden kare dalga olarak gönderdiği için bu devreyi de çalıştıracağını düşünüyorum.Ben bu devreyi yapıp yapmamakta kararsız kaldım.Çünkü microstep kontrolde torkun düşmesinden korkuyorum.Elimdeki motorlar çok güçlü değil.Microstep ve tork arasında nasıl bir ilişki var?Bilen var mı? -
Full stepde iki fazin da ayni anda beslendigi bolgede tork Ta olsun.
Full stepde tek bir fazin beslendigi bolgedeki tork ise Tb olsun.
Ta=1.4Tb dir.
Yani tork surekli olarak Ta, Tb seklinde dalgalanir.
Mikrostep suruste rotorun her pozisyonunda Tork, Tb olarak sabittir. Zaten bu sebeble mikrostep suruculer motoru sarsintisiz donderir.
Sarsintisiz donme nasil olur derseniz asagidaki videoyu izleyebilirsiniz.
http://www.bikomak.com/Avi/MCR1207-32us.wmv -
Peki tüm microstep kontrollerde tork Tb mi?Yani demek istediğim 1/6 ile 1/18 arasında tork farkı oluşuyor mu?
< Bu mesaj bu kişi tarafından değiştirildi stromkreis -- 13 Ekim 2008; 0:20:04 > -
ben çay bardağıyla denememiştim :)
evet, mach3 ile çalışır. ama uygulamada mikrostep özelliği nasıl kullanılacak?. yazılım adım sayısını nasıl seçecek?. -
Kolayı var "mode" uçlarına bir dip switch bağlayarak manuel olarak 1-1 veririz mesela daha sora da mch3 de "steps per rev." kısmına 3600 sayısını gireriz.
