Corsair Obsidian 750D İncelemesi

Obsidian serisi Corsair'in kasa olayına girdiği ilk seri ve ilk üyesi olan 800D ile birlikte yıllardır çizgisinden ödün vermeyerek ilerleyen,sade ve asil tasarımıyla dikkat çeken Corsair 'in en prestijli serisi olma özelliğini taşıyor. Dış görünüm olarak sade olsa da kullandığı malzeme kalitelisi ve iç kısmın işlevselliği bakımından üst seviye sistem kuracakların mutlaka baktığı bir seri haline geldi Obsidian zamanla.800D iç hacmi , büyük boyutlarıyla su soğutma için biçilmiş bir kaftan olsa da hava soğutma açısından bazı sorunları vardı.Daha sonra 800D nin penceresiz hali sayılabilecek 700D çıktı ve bu süre zarfında Obsidian da pek fazla bir değişim meydana gelmedi.Bir süre sonra 800D ve 700D gibi full tower bir kasa beklerken kullanıcıların karşısına 650D ve 550D çıktı.İki kasada birbirine benziyordu iç kısım olarak fakat 550D sessizlik üzerine yoğunlaşmış bir kasaydı. 650D de görsel tasarım üstüne düşülmüş daha işlevsel bir kasaydı. Yine bir süre sessizlik olduktan sonra yanında ufak kardeşleriyle birlikte 900D ortaya çıktı. 900D dev iç hacmiyle dikkat çekiyordu ve extrem su soğutma kullanıcıları için bir alternatifi yoktu .900D tasarımının dış hatlarına sahip kalınarak daha sonra 750D ve 350D duyuruldu. 350D mid tower bir kasa olmakla birlikte bu incelemeye konu olan ürün 750D full tower





[simage][/simage]

Kutu içeriğinde bahsedilecek artı bir şey yok.Klasik olarak gerekli vidalar 3.5'' sürücü yuvasına montajlanmış bir kartonun içinde geliyor.

Kasa tamamen siyah renklere hakim. Ön kısımda fırçalanmış alüminyum diğer yerlerde metal kullanılmış.Dış yüzey mat siyaha boyanmış.Sol panelde oldukça büyük bir plexi buluyor.Bu tarz kasa seçen birinin yüksek seviye bileşenlerden oluşan bileşenlerden oluşan bir sistem toplayacağı için onları sergileyeceğini düşünmek oldukça mantıklı

Kasanın ön kısmında fırçalanmış alüminyum kullanılmış ve insan dokununca kaliteli bir his uyandırıyor .Resimlerde görüldüğü gibi bazı çizikler var ön yüzeyde fakat hafif nemli bir bezle silince bu geçiyor. Fırçalanmış alüminyumun nadide güzelliklerinden biri de bu. Bütün giriş çıkış portları ve düğmeler üst tarafta bulunuyor. En üstte power tuşu yer alıyor ,etrafına ise durum ledleri konumlandırılmış .Alt kısımda en solda kulaklık ve mikrofon giriş yer alırken hemen yanında ufak bir reset tuşu var. En sağdaysa iki adet USB 3.0 VE 2.0 portu bulunuyor.

Ön kısımda kasanın tüm hattı boyunca devam eden bir oyuntu yer alıyor.Öndeki fanlar taze havayı burada ki kanallar yardımıyla alıyor. Kasanın altını sökmek için elimi kasanın altına götürdüğümde sökecek bir yer bulamadım.Biraz uğraştıktan sonra ön panelin ayrılamayacağını anlamış oldum.Normalde ön kısım plastiktir,alt taraftan çekince komple gelir ve kasanın iskeletine ulaşırsınız. Öndeki fanlara ulaşmak için ön kısımdaki kapağı kaldırmak gerekiyor. Orta kısımlarda sağlı,sollu beyaz noktalar bulunuyor ve bunlara bastırıldığında ön kapak serbest kalıyor. Karşımıza ilk önce filtre çıkıyor ve bu da tırnak yardımıyla tutturulmuş.Öndeki iki adet 140MM fanı tamamen kapatacak büyüklükte. Ön kısımdaki filtreye kolayca ulaşıp temizledikten sonra yerine hızlıca takabilirsiniz. Bazı kasalarda öndeki filtreye ulaşmak zahmetli olabiliyor. Ön tarafa iki adet 120MM ya da 140MM fan takabilirsiniz.Üzerinde iki adet 140MM fanla beraber geliyor.

Ön panelde tamamen sökülebilen kısım 5.25 sürücü yuvalarının çerçevesi .5.25 sürücü kapaklarını çıkartıldığında kapakların 5.25'' boyutundan daha büyük olduğu görülüyor ve alt tarafta 5.25 sürücü takıldığı zaman sağda ve solda boşluklar kalıyor. Buraya medya okuyucu takıldığı zaman kanaatim pek hoş bir görüntü ortaya çıkmıyor ve ben kullanacak olsam usb bir medya okuyucu alırım.Çünkü bu sürücü yuvalarında ki sürücü kapağı sökülüp fan kontrolcü veya başka bir şey takıldığı zaman ön kısımdaki bütünlük kayboluyor.Zaten bu kapakların büyük yapılmasındaki amaçta bu.

Ayakların yere temas ettiği yerde titreşimi engellemek için yumuşak plastik kullanılmış.Güç kaynağının hava girişinin olduğu yerde filtre bulunuyor.Filtreyi kızaklı yapısıyla kolayca takıp çıkartabiliyorsunuz. Alt kısma konumlandırılmış fan yerlerinde herhangi bir filtre yer almıyor.

Üst kısmın tamamına yakına fan yeri için ayrılmış.Üç adet 120MM ya da 140MM fan takabilirsiniz.Fan montaj yerlerinde titreşimi engellemek için silikon çerçeve kullanılmış ve bu sayede fanın kasaya direkt olarak teması engelleniyor. Ayrıca fan yerlerinin tamamı filtreyle kaplanmış.Filtre mıknatıs yardımıyla kasada duruyor ve oldukça esnek bir yapısı var.

Kasanın iç iskeleti 0,8MM çelikten imal edilmiş.Kasa Mini ITX, Micro ATX, ATX, E-ATX, XL-ATX standartlarını sorunsuzca destekliyor. Anakart tablasında beş adet kablo gizleme kanalı bulunuyor.Kasa 170MM yüksekliğine kadar tüm soğutucuları destekliyor ve takılabilecek maksimum ekran kartı uzunluğu 450MM

Arka kısımda bir adet 140MM fanla birlikte geliyor .Dilerseniz 120MM fan yada radyatörde takabilirsiniz. Dokuz adet genişleme yuvası bulunuyor ve bu slotlara kartların montajını parmak vida yardımıyla yapılıyor.Güç kaynagının geldiği yerde farklı şekilde montaj yapılabilmesi için 7 farklı vida deliği mevcut.Alt kısımda yer alan güç kaynağı yükseltici ayaklarda herhangi plastik ya da titreşim emici bir madde bulunmuyor.

Üç adet 5.25'' sürücü yuvası bulunuyor ve buralara vidasız montaj yapabilme imkanı mevcut.

Alt kısımda iki adet 3.5'' sürücü kafesi var ve bu kafeslerin her birine 3 adet toplamda 6 adet 3.5'' yada 2.5'' sürücü montajlayabilirsiniz. Sürücünün montajını yapmak için kızağı çıkartıyorsunuz .Eger sürücü 3.5'' se vidasız şekilde montajlanabilir fakat 2.5'' ise alt taraftan vidalanması lazım.İki kafes de alt taraftan vidalanmış ve isterseniz kullanmadığınız yuvaları çıkartabilirsiniz.

Detaylı olarak 3.5''/2.5'' sürücü yuvalarının farklı şekillerde montaj şekillerini görebilirsiniz.

Resimde üç adet 2.5'' sürücü yuvası gözüküyor ama toplamda dört adet var.Anakartın arka tarafında 2.5'' sürücüler için yer bırakıldığını yeni kasalarda görmeye başladık fakat bunun gibi kızaklara sahip olan sürücü yuvalarını ilk defa görüyorum. Benim gibi sistemde sadece ssd kullanan kişiler için bu oldukça önemli bir artı çünkü bu sayede 5.25'' sürücü kafeslerini atarak kasanın iç hacmi genişletiyor. Böylece hem alt kısımdaki fan slotları boşalıyor hemde ön kısımdaki fanın kafese çarpıp havanın girişi engellenmiyor.

Sürücü kızaklarına önündeki mandal kaldırıldığı zaman rahatça sürücü takılabiliyor ve mandalı indirince sürücünün çıkması mümkün değil fakat yan taraftaki vida deliklerinden de vidalayarak sağlamlaştırmanızı tavsiye ederim.Kızağı kolayca anakart tablasındaki oyuntuya oturtarak sabitleniyor.

Kasanın arkasında kablo saklamak için bırakılan alan 15MMÜst kısımda anakart montajlanınca radyatör ve fanlar için kalan alan 80MM 79MM kalınlığındaki push pull yapılmış H110 milimi milimine sığdı.

Kasaya aynı anda bir adet 360 mm,bir adet 280MM ve 240MM radyatör takabilirsiniz fakat ön kısma 280MM radyatör takıldığı zaman alt kısımdaki alan daraldığı için radyatörler fanın sıgma ihtimali epey düşük.Ama ön ve alt kısma rahatça takılabilir 240MM radyatör aynı anda.

Üst kısımda 360MM radyatör takıldığında 5.25'' sürücü yuvalarından biri iptal oluyor eğer radyatör kalınsa ikinci slot da gidebilir.Onun haricin de 240MM ,280MM radyatör sorunsuz takılıyor fakat teorik olarak desteklemesine rağmen 420MM radyatör uyum listesinde yer almıyor.

Kasa fanının yapraklarına bakınca Corsair AF serisiyle aynı olduğunu görebilirsiniz. Kasa fanı olarak tasarlanmış yeterli hava akımı ve ses seviyesine sahip güzel bir fan. Başka fanla değiştirip boşa masraf yapılmasına gerek yok.

Intel 4930K
Asus Rampage IV Black Edition
Evga 780 Ti Classfied
Samsung 840 Pro 256 GB
Akasa Venom Medusa
Zalman Resastator 3 Max
Corsair H110


İlk önce hava soğutmayla montaj yaptım.Kullandığım soğutucu Akasa Venom Medusa .Soğutucunun yüksekliği 163MM ve sorunsuz şeklide montajlanıp kapak rahatça kapanıyor.Resmi olarak desteklenen maksimum soğutucu yüksekliği 170MM .Yani sorunsuzca tüm hava soğutma ürünleri sorunsuzca montajlanabilir.

120MM radyatöre sahip soğutucu için Zalman Resastator 3 ü kullandım. Egsoz kısmına her kasaya sorunsuz şekilde montaj edilebilecek bir soğutucu fakat yüksekliği fazla olduğu için radyatörü kasanın üstüne montajlayıp çakışıp çakışmayacagını görmek istedim.Radyatör kısmının toplam kalınlığı 79MM

Ucu ucuna montaj oldu resimle görüldüğü gibi.

Aşağıdaki resimlerde 360MM uzunluğunda 45MM kalınlığında XT45 adlı radyatör var. Fanla birlikte toplam kalınlık 70MM ye ulaşıyor ve hala bir miktar alan var.

Corsair H110 Push Pull olarak montajlandı. Toplam radyatörün fanlarla birlikte kalınlığı 79MM ve montaj ucu ucuna sorunsuzca yapılıyor.Belli ki H100i,H110 gibi soğutucuların push pull yapılma ihtimali düşünülerek bu kadar yer bırakılmış.

Bu sefer H110 u ön kısma montaj yaptım. Ön kısma rahatça 240 ve 280 Radyatör montajlanabiliyor.Ayrıca sınırsız diye tabir edebileceğimiz yayla gibi bir alan var.Push pull u ön kısma kasanın dışına taktığımız fanlarla da yapabiliriz.

Bu montaj şeklini göstermemdeki amaçlardan biri de H110 u yukarıya taktığımız zaman daha iyi sonuçlar alabilmek için fanları dışarıdan havayı alıp radyatöre üfleyecek şekilde konumlandırıldığında işlemci sıcaklığı düşse de diğer bileşenlerin sıcaklığı yükseliyordu.Radyatörü bu şekilde öne takıldığında taze havayı alttaki fan radyatöre doğru yönlendiriliyor ve sıcaklık ön kısımdan uzaklaştırılıyor. Yani radyatörün kasayla ilişkisi bir anlamda kesilmesi sağlanıyor.

Kablolar takılmış çalışmaya hazır hali.

Bilgisayar bileşenlerinin kasalara neden ihtiyaç duyduklarını irdelemeye başlarsak ,insanlık tarihinin en başlangıcına kadar inebiliriz. İlk insan yaratıldığında iç güdüsel olarak kendini korumak için mağaralar oymuş ve agaç kovuklarına saklanmıştır.Kasalara da bu bağlamda baktığımızda uzay montaj olarak tabir ettiğimiz şekilde de kasasız olarak kullanılabilir ama dışarıdan gelen tüm tehlikelere açıktır. Odanıza gelip çalışan fana parmak sokmaya çalışan kişilerden hiç bahsetmiyorum bile. Ondandır ki bileşenleri bir kutu içine alınmıştır .Burada kasaya düşen en üstün görev bileşenlerin oluşturduğu sıcak havayı en erken şekilde dışarıya tahliye etmek ve sıcak havayı bir yandan tahliye ederken de dışarıda bulunan taze havayı içeri almak.Kasa içi hava sirkülasyonu her kasada aynı degildir. Bunu belirleyen ilk faktor kasanın aerodinamik yapısıdır. Yeri gelir bazı kasa olur o kadar berbattır ki aerodinamik dizaynı sıcak hava bir yerde birikir ve dışarıya zor atılır.Bunu anlamanın en kolay yoluysa fan tarafından aktif olarak sogutulmayan heatsinklerdir .En bariz örnek anakartı verebiliriz. [hdd de olabilir ama malum genelde onlara üfleyen bir fan bulunuyor ön panelde] Anakartların kuzey ve güney köprüsü diye tabir ettiğimiz mosfet sogutucularınına dogrudan üfleyen bir fan yoktur ve buradaki sıcaklığın uzaklaşması kasa içi aerodinamik yapının iyi olmasıyla ilgilidir.Ondandır ki üçüncü parti bileşenlerin sıcaklıklarını gösteren uygulamaları açtığımızda kafamızda bu anakartın sıcaklığı niye bu kadar yüksek diye kafamıza takılır.Bundan ders alan bazı üreticiler sıcak havanın yükseldiğini hesap ederek SilverStone Reaven gibi modelleri tasarladılar.[Kasaya bakarsanız ne demek istediğimi daha iyi anlarsınız]Kasa içi hava sirkülasyonuna etken eden ikinci faktör ise fanlar ve kasanın desteklediği fan opsiyonlarıdır.Eski kasalar bu yönde epey sorunlu olmasına ragmen yeni kasalar artık elek kıvamına geldiğinden her yeri fan yeri .Ama unutulmamalıdır ki aerodinamik yapısı başarılı olan bir kasada 1000 rpm de çalışan fanlarla bile en yüksek verimi alabilirken aerodinamik yapısı kötü olan kasalarda fanları 2000 rpm de olsa bile o verimi alamazsınız.

Hava sirkülasyonu olayını geçtikten sonra bir de ses olayı var. Çoğu kasa aslında ses seviyesi olarak birbirine yakın ama bazı kasalarda bu konu üzerine fazla düşürülerek özel seriler çıkartılıyor ve kasanın çeşitli yerlerine ses yalıtım malzemeleri konuluyor. Tabi sessizleştirilirken performans kaybı da oluyor doğal olarak. Malum havanın geçebildiği yerden ses de geçer.Bunun için önceliğinizi belirlemeniz lazım. Sizin için sessizlik mi önemli yoksa performans mı ? Sessizlik önemliyse ses yalıtımı malzemeleriyle donatılmış ama hava sirkülasyonu düşürülmüş bir kasayı alabilirsiniz. Fanların vs oluşturduğu sesten başka hdd lerin de oluşturduğu ses ve titreşimler var.Günümüzde artık kaliteli kasalarda bu olay düşünülerek sürücü yuvaları için plastik ,silikonumsu titreşimi absorbe edip kasaya iletmeyen malzemeler kullanıyor. İsterseniz kendinizde alabilirsiniz bu parçaları. Diğer etken fanlar var ama bu konu hakkında kasayla beraber gelen bir ürün görmedim ben. Fanda ki titreşimi kasaya iletilmemesi için silikon vidalar alabilirsiniz ama noctua noiseblocker gibi firmalar fanla birlikte yolluyor bunları. Ama esas şart minimum ses seviyesi için minimum fan devri gerekli.Tabi burada bir miktar performanstan feragat edilecek ama kaliteli soğutucularda feragat edilen performans düşük seviyedeki malzeme ve ürün kalitesi olan bir soğutucudan çok daha az. Bu olayda kullanıla en etkin yöntem custom sıvı sogutmadır. Kaliteli radyatörlerle 1000 rpm de fanların sesini duymayacak seviyede yeterli soğutmayı alabilirsiniz. ,

Genel bilgilerden bahsettikten sonra birazda test yönteminden bahsedigim. Kasa iki şeyi test edecegim : 1-Kasanın Ses Seviyesini[Akustik Performansını] 2-Hava Sirkülasyonunu[Sogutma Performansını] . Bu iki yöntemin alt dallarından bahsetmem gerekirse

1-Kasanın Ses Seviyesini[Akustik Performansı]

Kasanın ses seviyesi ölçülürken ilk aşama ; sadece kasayla beraber gelen fanlar kasa içindeyken ses seviyeleri ölçülecek .İkinci aşama olarak ; kasa fanlarına ek olarak Noctua nın U14S serisi adlı sogutucu olacak ve üzerinde Nf-A15 adlı 1500RPM degerinde bir fan olarak ses seviyesi öyle ölçülecek . Üçüncü aşama ; kasanın tüm orjinal fanlarını söküyorum ve onun yerine 9V vererek 2000 RPM de çalışan Corsair SP120L fanlarını kasanın tüm fan slotlarına takıyorum ve buna ileve olarak Noctua NF-U14S,NF-A15 ikiliside yer alıyor. [Bu üçüncü aşama diger kasalarla kasayı karşılaştırmada oldukça önemli bir yöntem ] Dördüncü aşama ; stok fanları kasa dışına alarak diger fan testlerimde test ettigim gibi test edecegim

2-Hava Sirkülasyonunu[Sogutma Performansı]

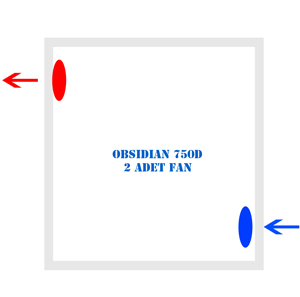

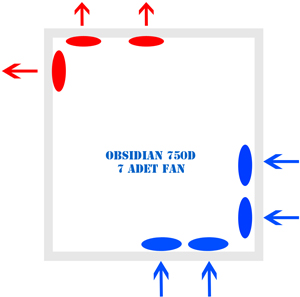

Özet geç hacı okuyamam diyenler için. İşlemci[U14S] ve Ekran Kartı [U14S] sıcaklıkları testi, soğutucuların üzerinde fanlı ve fansız olacak şekinde 2 aşamada yapılacak .İlk aşamada kasa içindeki gelen fanlarla beraber .İkinci aşamada diger kasalardaki incelemelerde de kullanacağım 9V da çalışan SP120L [2000 RPM] ile yapacağım ve boş kalan tüm fan slotları doldurulacak.Tüm kasa testleri bu aşama standart.

Bu yöntemi maddeler halinde sıralamadan önce biraz açıklama yapacagım kafaların karışmaması için. Malum ben sogutucu testlerinde ısı kaynagı için işlemciyi kullanmıyorum. Onun yerine işlemciyi simule ettigim bir düzenek var. Bir tane bakır blok, iki tane rezistans ve bir tane sensör aldım. İlk başta 2 tane 150w gücünde rezistansın sığması için bakır blogu deldirdim ve ortada da sensör için bir tane yer açtım. Toplamda 300w gücündeki rezistanslar bakır blogu ısıtmaya çalışırken bakır bloga montajladıgım soğutucuda bakır blogu soğutmaya çalışıyor ve ortadaki sensör de verileri kaydediyor.Resimde gördügünüz kutu şeklideki cihaz İnfrom sinus 1 kva ups. Amacı sabit 220v elektirigi vermek.Bu cihazın olmasının nedeni voltaj dalgaları direkt olarak rezistansların ısınma potansiyelini etkiliyor ve bunun sonucunda testlerin tutarsız olması durumu ortaya çıkıyor.Resimde iki farklı sogutucu görünüyor .Noctua NF-U12S & NF-F12 PWM[1500 RPM] işlemciyi simule edecekken Noctua NF-U14S & NF-A15 PWM[1500 RPM ] ekran kartını simule edecek. İlk başta sogutucular fanlarıyla birlikte çalışırken ikinci aşamada sogutcular fansız olacak. Sogutucuların fansız olmasındaki amaç kasa içi hava sirkülasyonunu ve pasif sogutucuların ne yapabilecegini ölçmek

İşlemci Sıcaklık Testi

2.A.1 - Kasa Kendi Fanlarıyla birlikte Noctua NF-U12S & NF-F12 PWM[1500 RPM] sıcaklık seviyesi ölçülecek

2.A.2 - Kasa Kendi Fanlarıyla birlikte Noctua NF-U12S fansız olacak şekille sıcaklık seviyesi ölçülecek




2.B.1 - 4 Adet 9V SP120L[2000 RPM] ile birlikte Noctua NF-U12S & NF-F12 PWM[1500 RPM] sıcaklık seviyesi ölçülecek

2.B.2 - 4 Adet 9V SP120L[2000 RPM] ile birlikte Noctua NF-U12S Fansız olacak şekille sıcaklık seviyesi ölçülecek

Ekran Kartı Sıcaklık Testi

Ayrı ayrı yazmaya gerek duymadım , sadece ''Noctua NF-U12S & NF-F12 PWM[1500 RPM]'' yazan yere '' Noctua NF-U14S & NF-A15 PWM[1500 RPM ] '' yazılacak .'' Noctua NF-U12S Fansız '' yazan yere '' Noctua NF-U14S Fansız '' yazılacak

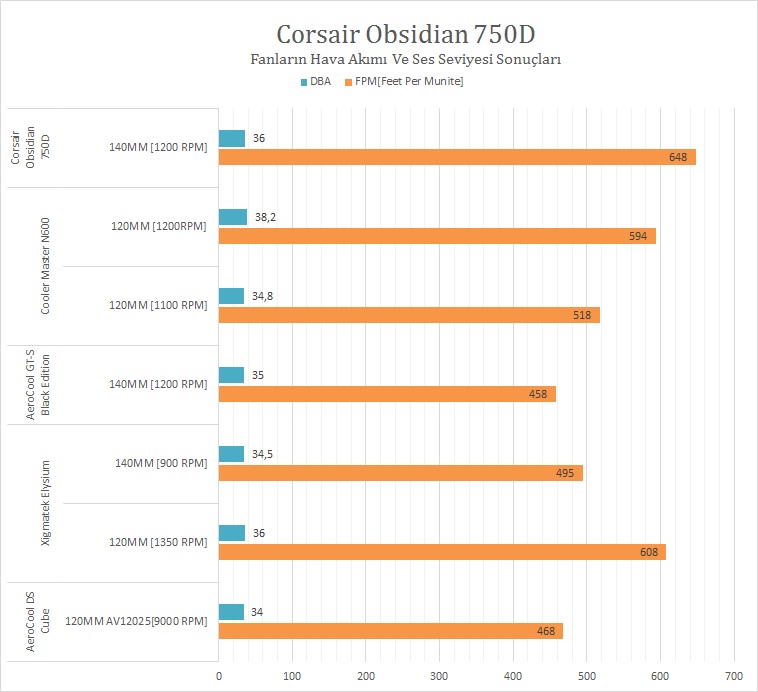

İlk grafikte sadece kasanın üstünde ki gelen orijinal fanlarla yaptığım testi ekledim. Öbür grafikte farklı fanlarla birlikte test olduğundan grafik biraz yoğun olunca kafa karıştırma ihtimalini düşünerek bu grafiği ayrı olarak veriyorum.Detaylı olarak çeşitli fan kombinasyonlarıyla nasıl sonuç elde etmek istedğini görmek isteyenler bu grafiklerin aşağısında ki tablolara bakabilirler.













İlk grafikte sadece kasanın üstünde ki gelen orijinal fanlarla yaptığım testi ekledim. Öbür grafikte farklı fanlarla birlikte test olduğundan grafik biraz yoğun olunca kafa karıştırma ihtimalini düşünerek bu grafiği ayrı olarak veriyorum.Detaylı olarak çeşitli fan kombinasyonlarıyla nasıl sonuç elde etmek istedğini görmek isteyenler bu grafiklerin aşağısında ki tablolara bakabilirler.








Ürünün yurt dışı fiyatı 150$.Türkiye'de bulabildiğim en uygun rakam eksen de 425 Tl.Klasik olarak yurt dışı fiyatından yüksek bir seviyede alıyoruz kasayı fakat rakipleri de düşünülünce kasanın fiyatı normal seviyede. Normal bir kullanıcı için bu rakam yüksek gelebilir fakat bu tarz kasaları alacak kişilerin tercih edeceği bileşenler düşünüldüğünde alınabilir düzeyde. Kasanın benim açımdan artıları ; sade tasarımı ,ön panelde kullanılan fırçalanmış alüminyum, kapaktaki büyük plexi, geniş iş hacmi,custom sıvı soğutma için çeşitli alternatifler sunmas,.5.25'' sürücülerin tamamen sökülebilmesi, arka kısımdaki 2.5'' sürücüler için bırakılmış alan.Önemli sayılabilecek fazla eksiklikleri yok fakat aklıma gelen noktalar ; alt kısımda filtre olmaması ,güç kaynağının geldiği yerde titreşim önleyici plastiğin bulunmaması ve kişiden kişiye göre olumsuz özellik sayılabilecek dış tasarımın sade olması kısmı.Mid Tower kasalar size dar geliyorsa ve yüksek bileşenlerden oluşacak bir sistem toplayacaksanız , tasarımı sade ama şık bir kasa arıyorsanız 750D ye bakmadan geçmeyin derim.
