Corsair AX760i İncelemesi [Zirve]

Selam millet. Çalışmalarımı az çok takip edenler bilir. Yaklaşık iki sene seneden beridir profesyonel bir güç kaynağı incelemesi yapabilecek ekipmanları toparlamaya çalışıyorum ve kısa bir süre önce tam anlamıyla olmasa da ortaya güvenilir sonuçlar verebilecek bir test düzeneği toparladım ve iki ay kadar önce ilk inceleme olan HX750i'yi yayınladım. Bugün yine yükseklerden uçuyoruz ve sıradaki kurban AX760i bir sonraki inceleme giriş seviyesindeki bir ürün olacak.

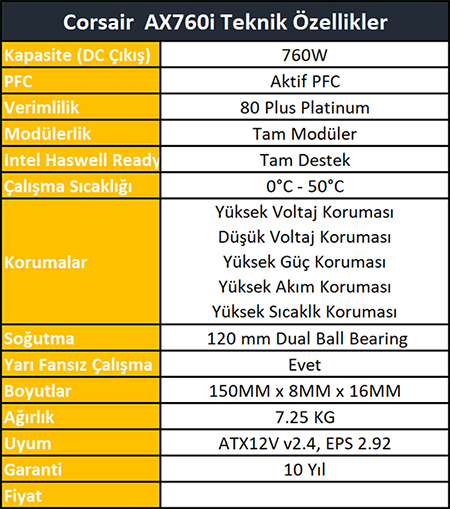

80 Plus Platinum sertifikasına sahip olan ünite Intel'in ATX kılavuzunde belirttiği gibi tüm gücünü 50°C kadar verebiliyor. Sahip olduğu konumalarsa aşırı voltaj, aşırı akım, aşırı güç, yüksek sıcaklık ve kısa devre korumaları

İlk çıktığında yedi sene olan güç kaynağnın garanti süresi geçen sene RMi ve HXi de olduğu gibi on seneye uzatıldı. Ünitedeki ısıyı uzaklaştırmak için 120MM çift bilyalı yatak tipine sahip fan kullanılmış. 12V kanalı haricindeki diğer kanalların sağladığı güçse günümüz sistemlerinin ihtiyaçlarını rahatlıkla kaldırabilecek türden.



Güç kaynağı normalde tek hatlı 12V çıkışa sahip fakat yazılımın sağladığı imkan sayesinde PCB koyulan OCP korumasıyla her PCIE kanalına aşırı akım koruması konulabiliyor.



Full modüler olan güç kaynağına aynı anda altı adet PCIE konnektörü iki adet eps konnektörü bağlanabiliyor. Bu sayede güç kaynağını üçlü ekran kartının kullanıldığı üst seviye sistemlerde bilen kullanabilirsiniz. Kullanılan konnektörlerin adedi ve uzunluğu yeterli. 24 Pin ATX kablosu 16 AWG iken diğer kablolar 18 AWG

AXi'in tema rengi olan kırmızı ve siyah tonlar kutu tasarımında da hakim. Kutu tasarımında üstünde durulan özellikler garanti sitesi, sıfır rpm dönüş modu ve yüksek verimliliği. İkinci kutuyu açınca Corsair'in en üst seviye güç kaynağını elinizde tuttuğunuzu anlıyorsunuz. Son derece iyi paketlenmiş ve ilave olarak güç kaynağı kadife bir kumaşın içinde. Güç kaynağının modüler kabloları ayrı bir pakette toplanmış.

Standart kablolarına ilave olarak link kablosu da kutu içeriğinde yer alıyor.

Standart ATX güç kaynağı boyutlarına sahip olan AX760i dış kasa olarak yüksek inşa kalitesine sahip. Hava çıkışının olduğu arka kısımdaki petekli yerde güç açıp kapatma anahtarı ve ac giriş yer alıyor. Fan hava girişinin olduğu üst kısımda çizgili bir doku var. Modüler konnektörlerin bulunduğu arka kısmın üst tarafında link konnektörü var. Sol tarafta bir adet fan test butonu var. Fan yük durumuna göre fan çalışıp çalışmadığı için bu durumdan şüphelenen kullanıcıların şüphesi kaldırmak amacıyla bu buton kullanılmış. Butonun yanındaki yer alan ledse link arayüzünün aktifliğini gösteriyor.

Corsair şu an orta ve giriş seviyesindeki ürünlerini genellikle CWT'ye ürettiriyor. (Ürettiriyor derken üretim tezgahını kullanıyor. Tasarım ve devre elemanlarının seçimi Corsair tarafından yapıldıktan sonra üretici bunları istendiği şekilde bir araya getiriyor) En üst seviyesindeki AXi serisi ise Flextronics emanet. Masaüstü sistemlerindeki güç kaynağın konusunda acemi olmasına rağmen Flextronics oldukça iyi bir iş çıkarmış. Diğer üst seviye rakiplerinin bazılarında hala PFC / PWM denetleyici kullanılmasına rağmen AXi Digital Sinyal İşlemci (DSP) kullanıyor. DSP daha hızlı olduğu için anında en iyi ayarları en iyi performansta sunuyor. Soğutma işini Corsair Yate Loon'a emanet etmiş. Seri numarası D12BH-12 olan fanın teknik özellikleri: 12 V, 0.3 A, 2300 RPM, 89 CFM, 41 dBA. Uzun ömürlü olmasıyla çift bilyalı yatak tipini kullanan fanın yüksek devirden ötürü son devirlerde fanın sesi rahatlıkla duyulabilir seviyede.

AC girişin arkasında ilk filtreleme direkt iki adet y kondansatörle başlıyor ve bu filtreleme baskı devre kartında iki adet bobin, MOV, altı adet y kondansatör ve iki adet x kondansatörle devam ediyor. Diğer Hxi serisinde gördüğümüz köprü diyot GSIB 2560L burada da kullanılmış ve bir adet ısı emiciye bağlanmış. Akım kapasitesiyse 25A. Bu akımın şebekeden geldiğini hesap ederseniz oldukça yüksek bir sınır. Elektrikler gittiğinde size UPS devreye girinceye kadar akım vermeye devam edecek olan ve hold-up kondansatör diye tabir ettiğimiz tombul kondansatörler Chemi-Con (420V, 560μF, 105°C) Dik olarak duran büyük baskı devre kartında APFC devresi ve ana anahtarlar yer alıyor. Güç kaynağının kalbini oluşturan 56F8014 digital sinyal kontolcusü da burada. Bu kontrolcü dijital sinyal işlemcisinin karması bir hibrit mikro kontrolcü. Çekirdek hızı 32 MHZ olan mikro işlemcinin saniyede işlem kapasitesi 32 Milyon. Bunlara ilave beş adet programlanabilir PWM denetleyici, iki adet 12 Bit Analog Digital dönüştürücü yer alıyor. 56F8014 üzerinde dörtlü yükseltici, tam ortadaysa devre izolasyonu sağlayan Opto Kuplör bulunuyor. Güç kaynağının ortasında kısmen kaybolmuş dikine baskı devre kartında bu üniteyi dijital yapan Silicon Lab üretimi C8051F310,C8051F380 mikro denetleyiciler bulunuyor. Her ikisi de 8051 µC çekirdeği kullanıyor. Ayrıca bu devre kartında yer alan dört IPD050N03L 5V DC-DC dönüştürücü görevini üstleniyor. Ana transformatör yanında yer alan bir araya toplanmış CapXon polimer kondansatörler yer oluyor. Bunların göreviyse 12V hattının filtrelenmesi yani ekstra ripple başarımı sağlamak. CapXon kondansatörler piyasada meşhur Japan işi olarak geçen, kaliteli güç kaynaklarında kullanılan ve güç kaynağına on yıl garanti verebilmeye imkan sağlan kondansatörler.

Çıkışın yani konnektörlerin olduğu bölümde ripple yani dalgalanmayı ekstradan önlemek için bir çok ufak FPCAP polimer kondansatörler ve iki adet Taıcon kondansatör kullanılmış. Baskı devre kartınnı arkasına geçtiğimizde ilk dikkat detay son derece kalın hatlara sahip olan ve temiz bir işçiliğe sahip lehim kalitesi. Gerçekten kusursuz. Burada ayrıca Infineon ICE2HS01G, L6385E devre elemanları yer alıyor.

Link

Diğer markaların genelde üst sınıf ürünlerinde olan güç kaynağı monitörleme imkanı Corsair'in ürün gamının neredeyse yarısında var. Corsair bu monitörleme işini Link adını verdiği yazılımla yapıyor. Fakat her üründe Link aynı özelliklere sahip değil. Bundan önce incelediğim güç kaynağı ola HX750i'de link arayüzü sayesinde sistemin gerçekte çektiği gücü, prizden çekilen gücü, verimliliği, güç kaynağının sıcaklığını, fanın hızını, 12V-5V-3.3V kanallarındaki yük durumunu görüp güç kaynağının 12V çıkışının gücünü tek hattan mı vermesini ya da çoklu hatlara mı bölüp verip vermemesini seçebiliyordunuz. AXi'de bu duruma ilave bir özellik gelmiş. HXi serisinde çoklu kanal modunda 12V kanalı dörde bölünerek kanal başı 40A sınırı koyuluyordu ve tüm kanallar beraber açıp kapatılıyordu. AXi'de bu durum daha bir gelişmiş. Her kanalın aşırı amper korumasını ayrı ayrı açıp kapatabiliyorsunuz ve üst çekilen amper sınırını kendiniz belirliyorsunuz.

Bu dijital arayüzün eskiyi oranla baya bir gelişse de diğer dijital güç kaynaklarında olduğu gibi hala verilen bilgiler kesin rakamlar değil. Bilgi verme kısmında ne kadar başarılı olduğunu gösterebilmesi amacıyla %10-%20-%30-%40-%50-%60-%70-%80-%90-%100-%110-CL1-CL2 olarak yaptığım on üç farklı yük seviyesinde link arayüzünden aldığım resimleri paylaşıyorum.

Giriş kısmında dediğim gibi güç kaynağı incelenmesi en zor, çok fazla teknik bilgi isteyen ve en maliyetli bilgisayar bileşeni. Son kullanıcılar tarafından fazla önemsenmese de sistemin kalbi olan güç kaynağı diğer bileşenleri besliyor. Hele Türkiye'de olup şebeke hattında problem yaşıyorsanız seçtiğiniz güç kaynağının önemi bir kat daha artıyor. Yaşanan dalgalanmalar sonucu oluşan zarar anlık olmasa bile zamanla sistem bileşenleri üzerinde sıkıntılara yol açabilir. Sonuç olarak güç kaynağında sorun yaşarsanız bu tüm sistemin çuvallaması anlamına geliyor. Bu nedenle güç kaynağı seçerken son derece dikkatli olmanız gerekiyor. Sonuçta alacağınız iyi bir güç kaynağının ömrü sistemin diğer bileşenlerinden çok daha uzun olacak ve epeyce bir süre size hizmet edecektir. İncelemelerde değişeceğim kısımlar güç kaynağının performansı, ses ve sıcaklık seviyesi, devre elemanları kalitesi ve ürün özellikleri olacak.

Test Sistemi

Bir güç kaynağını bilgisayara bağlayarak test edemezsiniz. Yapabileceğiniz en basit inceleme ortalama 5K$ gibi bir fiyata fastauto ya da sunmoon gibi firmalardan hepsi bir arada güç kaynağı test ünitesini almak. Bu yöntem benim kullandığım yönteme göre maliyeti daha az fakat sonuçları da daha az tutarlı ve sunduğu veriler daha kısıtlı.Testlerin tekrarlandığında aynı sonuçları almanız için ilk başta şebekenin salınımlarından etkilenmeyen temiz bir AC kaynağa ihtiyacınız var. Bunun için kullanılması gereken cihaz ayarlanabilir AC enerji kaynakları. Fiyatları 8000$ civarında olduğundan ve Türkiye'de bulunmadığı için yerine Sinüs UPS kullanmaya karar verdim. Şebeke hattından izole temiz bir kaynak sağlıyor ve çıkış voltajını 230V'ye ayarlanmış şekilde testlerimi gerçekleştirdim. Kullandığım cihazsa FSP Knight 3 KVA Online Sinus UPS. Fiyatı en son 2500 Tl civarındaydı. Güç kaynağı AC kaynağa doğrudan bağlanmıyor. Çekin gücü hesap etmek için arada Power Metre bulunuyor. Kullandığım cihaz Everfine PF9901. Doğruluk oranı yüksek TRUE RMS bir cihaz fakat en iyilerinde de değil. Jonny de bu ürünü kullanıyor. Bu iş için en uygun alet güç analizörü fakat fiyatları baya bir yüksek. Power Metre ile AC Watt'ı, Güç Faktörünü, AC Voltaj ve Amper değerlerini ölçüyor. Verimliliği hesaplamak için DC tarafta çekilen güç ile AC tarafta çekilen güce bölüyoruz. Priz tipi güç ölçerler kullanışsızdır fakat Alman forumlarında methiyelerini duyarak yedek amaçlı bir adet Brennenstuhl Primera-Line PM231E temin ettim. Sonuçlar o fiyata göre oldukça tatminkar. 80 Plus sertifikasında Gold seviyesinde güç kaynağının %20,%50 ve %100 gibi durumlarda verimliliği ölçülür. Verimlilik seviyesi Platinyum ve Titanyum olduğunda %10 luk aşamada devreye giriyor. Testlerde aldığım sonuçlar 80 Plus ile çelişebilir. Bunun en temel nedeni farklı ekipmanlara sahibiz ve onlar testleri 23 °C de gerçekleştiriyor. Bunlara ilave olarak yapacağım testlerde 80 Plus yapmadığı düşük güç tüketimlerinde de verimliliği ölçeceğim. Günlük hayatta genellikle güç kaynağı düşük yük tüketiminde çalıştığı için bunun daha önemli olduğunu düşünüyorum. Bu düşük yük seviyeleri 20W, 40W, 60W ve 100W. ATX kılavuzunda ayrıca 5VSB kanalının verimliliğini ölçülmesinin gerektiği belirtiliyor. Ölçüm yapılacak yük seviyeleriyse ≤0.225W, ≤0.45W,≤2.75W. 2010 yılında Avrupa Birliği elektronik cihazların bekleme modunda çekeceği gücün 1 Watt'dan az olması gerektiğini belirten bilgisayar Enerji İle İlgili Ürünler kılavuzu yayınladı. Daha sonra 2013 yılında güncellemeye gidilerek sınır 0.5 Watt'a düşürdü. Bu yüzden teşt aşamalarına bunu aşamayı da dahil ediyoruz. Test sistemindeki diğer en önemli parçaysa Electronic DC Loader. Yani yük cihazı. Uyguladığınız yükü tam olarak anlık bilmeniz için bu cihazlara ihtiyacınız var. Ekran kartı gibi sürekli güç değişkenligi olan bileşenlerle bunu yapamazsınız. 1500W bir güç kaynağını test edecek bir düzenekte DC Loaderlara yaklaşık 7.5$K civarında bir masraf yapmanız lazım fakat bu aşamaya en sona bıraktığım için para suyunu çekti ve kullandığım cihazlar biraz home made oldu. +3.3V ve +5V kanalına yük uygulamak için çift kanallı Kunkin KL283kullandım. +5VSB kanalına uygulanan yük en fazla 3A olduğu için daha önceden aldığım Re Load Pro'yu kullanıyorum. +12V kanalındaysa iki farklı cihaz var. Bunlardan biri anahtarla kontrol edilen 800W kapasitedeki ahşap kutuda bulunan dirençler. İkinci +12V yük cihazıysa resimlerde kulplu olarak görünen basit bir op amp devresiyle yapılmış ayarlanabilir 300W kapasitede bir yük cihazı. Yük cihazlarını temin ettikten sonra gerekli cihaz Text Fixture. Sonuçta doğrudan güç kaynağını yük cihazlarına bağlayamazsınız. Arada konnektörlerin ve yük cihazlarının bağlanacağı bir devre kartı olması lazım. Bu iş için hazır ürünler fakat hem 2$K civarı hem de son kullanıcının temin etmesi mümkün değil. Bende kendi ara bağlantı noktası olan devre kartını kendim yaptım. Ayrıca bu karttan ripple ölçümü yapılabilecek bağlantı noktaları var. Bu arada bu ölçümleri kafanıza göre yapamıyorsunuz. Intel'in oluşturduğu "ATX12V Power Supply Design Guide" adında bir kılavuz var. Üreticilerde bu kılavuza tabi. Bu kılavuzda olması gereken voltaj değerleri ve ripple seviyeleri, güç kaynağı boyutu vs her şey hakkında bilgi var. Bu Text Fixture'yi yaparken de bu Kılavuza uyuyorsunuz ve yük cihazları ve güç kaynağı arasındaki belirli noktalara dirençler koymanız lazım. DC kanallardaki ripple'i yani dalgalanmayı ölçmek için kullanılabilecek tek cihaz osiloskop. İncelemelerde genelde Stingray DS1M12 usb kullanılıyor ama iş görse de bazı testlerde bant genişliğinden dolayı sınırlama yapıyor. Bu iş için dört kanalı Rigol DS1104Z kullanacağım. Ölçme kriterlerim Intel'in kılavuzundaki gibi olacak. Zaten detayları osiloskoptan çekilmiş resimlerde görebilirsiniz .Ripple güç kaynağının DC hatlarda ki AC dalgalanma ve gürültüyü temsil eder. ATX standartlarına göre +12V ve -12V kanalı için olması gereken en yüksek değer 120mV, +5V,+3,3V,+5VSB kanalı içinse bu değer 50 mV. Bunların üstünde çıkan sonuçlar başarısız olarak kabul edilecek. Güç kaynağı alırken basında bakılan incelemelerde en dikkat edilmesi gereken konu ripple ölçümleri. Çünkü ripple performansı sistem kararlılığında, hız aşırtmada ki performansında önemli rol oynar. Ripple'dan sonra ölçülecek önemli kriterse DC Kanallarının voltaj regülasyonu. Intel'in standartına göre +12V,+5V,+3.3V,+5VSB kanallarının kabul edilebilir voltaj regülasyonu aralığı ±5%. Eğer voltaj değerleri bunun altına iner ya da üstüne çıkarsa güç kaynağı başarısız sayılıyor. Voltaj ölçümlerinde kullandığım cihaz UNI-T UT61E. Doğruluk seviyesi TRUE RMS fakat bu iş için Fluke gibi bilenen ürünler daha doğru tercih olsa da şimdilik bununla idare edeceğim. Güç kaynağını test ederken ortam sıcaklığı oldukça önemli. Oda sıcaklığında yapılan testler kasa içini simule etmeyeceğinden test sonuçlarının pek bir anlamı kalmıyor. Bazı siteler bunu göz önüne alarak güç kaynağını hep düşük hem de yüksek sıcaklıklarda test ediyor. Intel'in ATX kitapçığında güç kaynağının tam gücünü 10 to 50 °C'de sorunsuz bir şekilde verebilmeli. 80 Plus'ın belirttiğine göre testler 23 °C gerçekleşiyor. Günlük kullanım göz önüne alındığında test yapılan sıcaklık oldukça iyimser ve gerçeği yansıtmıyor. Güç kaynağının yüksek sıcaklıkta göstereceği performans onu kötü rakiplerinden ayırabilecek en iyi kriter. İyi bir güç kaynağı tam gücünü 50 °C de sorunsuz bir şekilde vermesi gerekirken orta seviyede bir güç kaynağı bunu 40 °C de yapabilmeli. Kabul edilebilir en son seviyeyse 25 °C tam gücünü vermeli. Sabit bir ortam sıcaklığı yakalayabilmek için. 50X50CM bir kutu yaptım. Tüm testler sırasında güç kaynağı kutunun içinde. Üst kapağa ısı kaynağı olarak dört adet 80W toplamda 320W lamba monte ettim. Testler sırasında kutunun sıcaklığı 37 °C - 47 °C arasında değişiyor. zaten test verilerinde bu değerleri paylaşacağım. Sıcaklıkları ölçmek için iki adet termometre kullandım. Bunlardan biri Votcraft K204. Diğeriyse yedek amaçlı UNI-T UT325. Güç kaynağının test ederken aynı anda ses seviyesini ölçemezsiniz. Bunun ana nedeniyse ortamda ses seviyesinin çok fazla olması. On-Line UPS ve Yük cihazları fazla ısı ürettiklerinden olukça fazla ses çıkartıyorlar. Durum böyle olunca bende farklı yük seviyelerinde güç kaynağı çalışırken fan devirlerini kaydettim ve sessiz uygun bir ortamda o devirlerde ses seviyesi testlerini gerçekleştirdim. Fan devrini ölçmek içinse iki farklı yöntemi kullanıyorum. Eğer güç kaynağı dijitalse direk devir bilgilerini oradan alıyorum. Öyle bir şansım yoksa klasik yöntem olan takometre kullanıyorum. Cihaz UNI-T UT372. Ses ölçümü konusu oldukça detaylı prosedürler içeriyor. İyi bir ses analizörünün fiyatı 2$K seviyesinden başlıyor. Üstelik sadece bu cihazı almakla bu işten kurtulamıyorsunuz. Buna ilave olarak bu iş için izole edilmiş akustik bir oda lazım. Cihazı alsam bile o odayı inşa etmek oldukça maliyetli ve teknik bilgi istiyor. Fan testlerinde kullandığım klasik tekniği kullanacağım. Gecenin bir yarısında kulağım hiçbir ses algılamıyorken testler gerçekleşecek. DBA Metre CEM DT-805. Cihazın ölçebildiği en düşük eşik 30 DBA. Testler gerçekleşirken ölçülebilen en düşük ortam gürültü seviyesi 32.4 DBA. Yani 32.4 DBA'yı 0 DBA olarak da kabul edebilirsiniz. İlerde bu test yöntemini geliştirmeyi düşünüyorum.

Voltaj Regülasyonu - Verimlilik - Genel Tablo

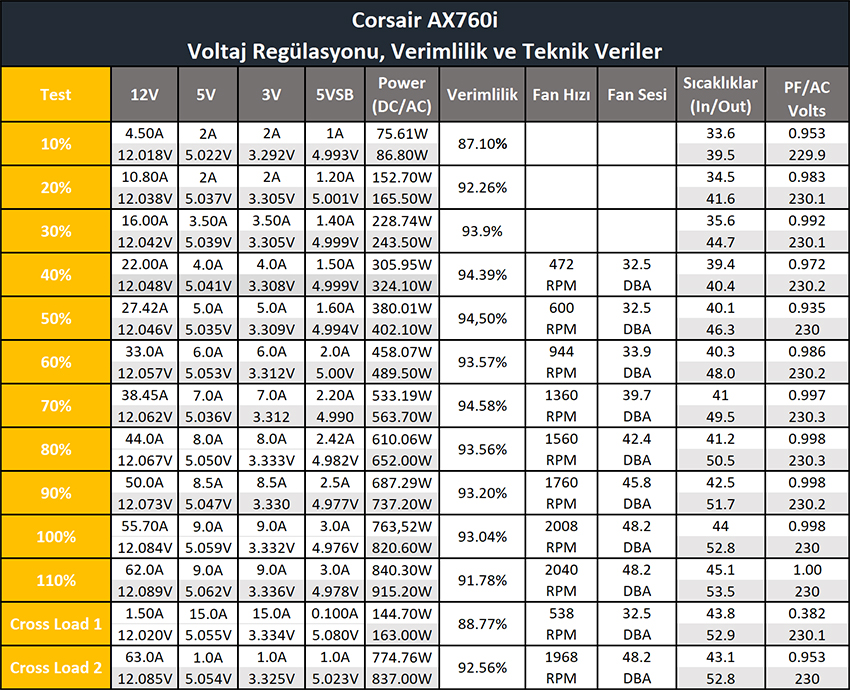

Aşağıdaki resimler aslında hemen hemen tüm testi özetliyor ve güç kaynağının hakkında temel bilgileri veriyor fakat bu tabloya ilave olarak daha detaylı verilerde paylaşacağım. Testler klasik olarak %10, %20, %30, %40, %50, %60, %70, %80, %90, %100 seviyesinde yapılıyor. Bunlara ilave olarak birde tam kapasitesini görmek için %110 yük seviyesinde test yapıyorum. Son ilave olarak +12V ve +5V, +3.3V kanallarını çapraz olarak yüke sokuyorum. İlk testte +5V ve +3.3V kanallarına %100 yük uygularken +12V kanalına 0.10A yük uygulanıyor. Bu test aynı zamanda güç kaynağının Haswell Ready olup olmadığını da belgeliyor. İkinci çapraz yük testindeyse +12V kanalına %100 yüklenip diğer kanallara minimum yük uygulanıyor.

---

Voltaj Regülasyonu

Intel'e Göre kılavuzunda olması gereken en yüksek ve en düşük regülasyon değerleri.

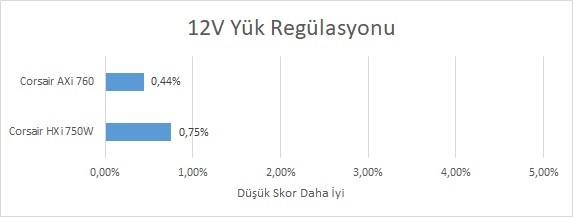

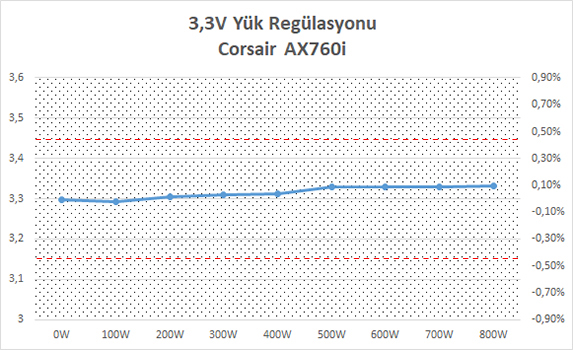

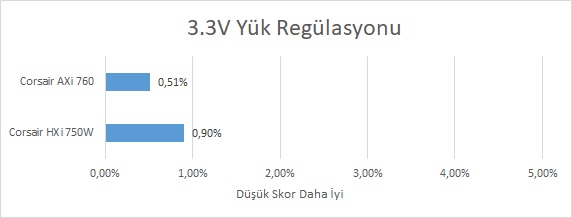

Aşağıdaki yer alan tablolarda güç kaynağının DC Hatlarına 40 Watt'dan başlayıp tam yük seviyesine kadar uygulanan farklı yük aralıklarındaki Voltaj Regülasyonunu göreceğiz. İlk resimde farklı yük seviyeleri simgelenirken ikinci resimde farklı güç kaynaklarıyla karşılaştırmak amacıyla ölçülen tüm değerlerin ortalaması alınıyor. Ayrıca ilk resimdeki kırmızı çizgiler Intel'in söylediği sınırı temsil ediyor.



12V





5V






3.3V





5VSB

---

İlk göreceğiniz resimler Intel'in Atx Kılavuzuna göre belirttiği Ripple seviyeleri.

Intel Atx Göre



Ölçülen

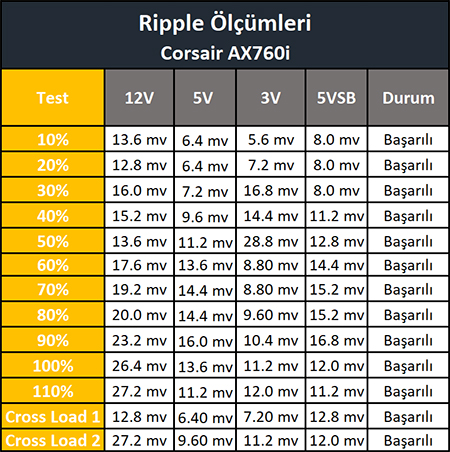

Farklı yük seviyelerinde yapmış olduğum ripple ölçümleri.

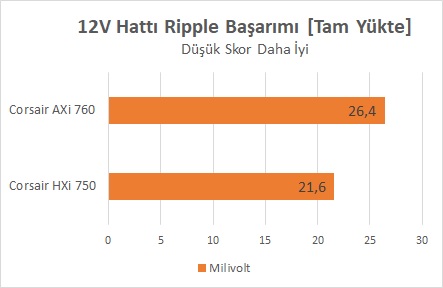

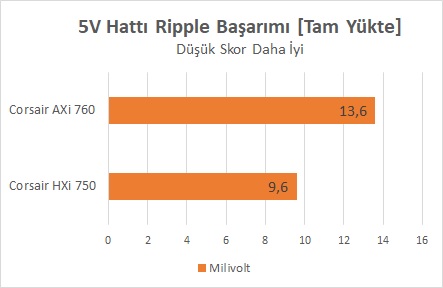

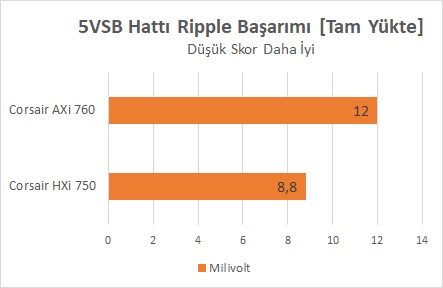

Aşağıdaki tablolarda güç kaynağı %100 yük altındayken el ettiği Ripple sonuçlarını paylaştım. Bu tabloların amacı güç kaynağını farklı güç kaynaklarıyla karşılaştırabilmenizi sağlamak. Dört farklı kanal için dört farklı tablo oluşturdum.





Dalga formunda görmeniz amacıyla osiloskoptan alınan ekran görüntüleri. Sarı kanal +12V, Açık Mavi kanal +5V, Pembe kanal +3.3V, Mavi kanal +5VSB.
Resimler Sırasıyla

Güç Kaynağı Kapalı - Güç Kaynağı Açık - %10 Yük - %20 Yük - %30 Yük - %40 Yük - %50 Yük - %60 Yük

%70 Yük - %80 Yük - %90 Yük - %100 Yük - %110 Yük - CrossLoad 1 - Cross Load 2

---

Verimlilik

İlk grafikte yük seviyesi 10-100% yük seviyeleri arasındaki verimlilik yatay düzlemde gösteriliyor.




Karşılaştırma Verimlilik

Bu grafikte diğer güç kaynaklarıyla karşılaştırmak amacıyla yukarıda yer alan verimlilik değerlerinin ortalaması alınıyor.



Düşük Seviyede Verimlilik

Bu sefer ortalaması alınan yük aralığı 40-100W




Düşük Güç Tüketimi

Başta söylediğim gibi 80 Plus verimlilik ölçmeye %20 seviyesinden itibaren başlıyor. Bu aşamada güç kaynağı 40W-60W-80W-100W seviyelerindeki verimliliği ölçülecek. Bu sayede güç kaynağı sistem boşta çalışırken ne kadar verimli oluyor onu göreceğiz.

Testlerde 40W seviyesi hariç verimlilik %80 altına düşmedi.




5VSB Verimlilik

Intel ATX kılavuzunda 5VSB kanalının verimliliğiyle ilgili verdiği bilgilere göre 100 mA yük seviyesinde 50%, 250 mA yük seviyesinde %60, 1A yük seviyesinde 70% verimlilik değerleri verebilmesini öneriyor. Bizde testlerde bu üç farklı yük seviyesiyle işlemi gerçekleştiriyoruz.

Aldığımız sonuçlar tavsiye edilenlerin üstünde. 5VSB kanalının genel olarak verimlilik oranları düşük olur. Intel'in kılavuzundan bağımsız olarak 80 Plus testleri 5VSB kanalını kapsamadığı için bazı üreticiler bu kanalı ihmal ediyor.



Bu tablodaysa güç kaynağı açık fakat herhangi bir kanala yük uygulanmıyor. Boşta çalışıyor.

---

Sıcaklık

Bu tabloda soğutmada görevli fanın devriyle delta giriş çıkış sıcaklıklarını göreceksiniz. Sıcaklıklar delta cinsinden yani ortam sıcaklığından güç kaynağından çıkan sıcaklık çıkartılmış. Ortam sıcaklığı 37 °C- 47 °C arasında değişiyor. Sıcaklıklarla ilgili daha fazla detayı performans testleri kısmının ilk tablosundan da görebilirsiniz.



Gürültü

Son tabloda fan devri ve oluşturduğu ses seviyesini grafikte anlamaya çalışacağız. Güç kaynağı çalıştığı sıcaklık normal şartlardan ortalama 10 °C daha yüksek olduğu için günlük kullanımda fan daha düşük devirlerde çalışacaktır. Ses izolasyonu yapılmış özel bir kutu ya da oda olmadığı için sesi normal şartlarda ölçtüğümden sıfır ortam sesinde ölçülen düzey 32.4 DBA. Zaten cihazın en alt eşiği de 30 DBA. Ölçümleri daya iyi anlayabilmeniz açısından ayrıca video da paylaşıyorum.

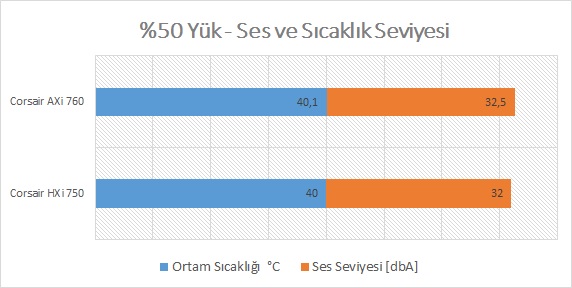

Sıcaklık ve Ses Seviyesini diğer güç kaynaklarıyla karşılaştırabilmeniz için aşağıdaki tablolarda iki veriyi de bir arada veriyorum. İlk resimde güç kaynağına %50 yük uygulanıyor. İkinci resimde güç kaynağına %100 yük uygulanıyor. Daha önce dediğim gibi kullandığım ses ölçüm cihazı ortamda sıfır ses varken ölçebildiği en düşük seviye 32 DBA. Yani ses seviyesi 32 DBA olarak gösteriliyorsa güç kaynağının fanı ya çalışmıyor ya da duyulamayacak kadar düşük ses çıkartıyordur.



Çıkardığı sesi daha iyi anlayabilmeniz için bir de video çektim. Aslında burada sadece güç kaynağının fanı çalışıyor. Test ettiğim on üç farklı yük seviyesindeki fan hızlarını kaydedip ayrı olarak test ediyorum fakat güç kaynağı yükte bile olsa fan sesinden başka bobin sesi gibi herhangi bir ses gelmiyor.

Normalde incelemelerde ürünün olumlu özelliklerinden bahsedip en son eksik kısımlarını anlatırım fakat bu sefer bir değişiklik yapacağım diyeceğim ama güç kaynağının olumsuz olarak üzerinde durabileceğim bir yanı yok. Belki bu kısma fiyatını dahil edebiliriz. Ama daha iyi olabilirmiş diyebileceğim bir yönü var. Fanı. Keşke 120MM bir fan yerine 140MM RMi ve HXi de kullandıkları fanı kullansalarmış. Ya da başka herhangi bir 140MM fan. Bu güç kaynağı sesli anlamına gelmesin. Çoğu kullanıcı güç kaynağının fanının döndüğünü bile görmeyecektir. Dönse bile sesli çalıştığını duymayacaktır. 40 derece gibi yüksek bir ortam sıcaklığında fan %40 yük seviyesinde devreye girdi. %70 yük seviyesine kadar fanın çalışıp çalışmadığı belli değildi. %70-%90 yük seviyesinde fanın sesi duyulabilir fakat rahatsız edici bir aralıkta değildi. %100-%110 yük seviyesindeyse keşke 140MM fan kullanılsaymış dediğim yere geldik. Ama dediğim gibi çoğu kişi hem bu kadar yüksek sıcaklıkta güç kaynağını kullanmayacak hem de bu kadar yük uygulamayacaktır. Onun için ses bu güç kaynağını alan bir kişinin en son şikayet edeceği şeylerden biri. Verimlilik kısmında vadettiği platinyum seviyesini rahatlıkla yakalıyor. Hatta 80 Plus sertifikasının test etmediği %20 yük seviyesinin altında yapılan testlerde elde ettiği sonuçlar son derece iyi. Ripple başarımı bu seviyedeki bir güç kaynağından beklenebileceği gibi. Daha önce test ettiğim HXi ile hemen hemen aynı. Voltaj regülasyonu konusundaysa tek kelimeyle epik. Kullanılan üst seviye devre elemanları burada kendini belli ediyor. Link yazılımı eksiye göre epey gelişim gösterse de hala kusursuz değil. Özellikle düşük yük senaryolarında sonuçların tutarlılık oranı biraz daha düşük. Link yazılımının sunduğu monitörleme imkanına ek olarak fan hızına müdahale edebilmeniz güzel bir özellik. En büyük nimetiyse her PCIE hattına atanmış ayrı ayrı açıp kapatabileceğiniz aşırı akım koruma modu, üstelik bu sınırı kendiniz belirliyorsunuz. Bu seviyede güç kaynağı olarak kişinin seçenekleri arasında mutlaka HXi serisi de olacaktır. İki güç kaynağının arasında son kullanıcının hissedeceği bir fark yok. AXi daha iyi voltaj regülasyonuna sahip ve link yazılımının sunduğu imkanlar daha değil. Teknik kısımdan bakarsak AXi kullandığı micro işlemcilerden ötürü tamamen digital bir ünite, HXi ise supervisor ic ve pwm yapısıyla hibrit bir ünite. Full modüler yapısı, yeterli konnektör sayısı ve on yıl garantisiyle AX760i tercih ettiği kullanıcının son güç kaynağı olacak kadar iyi. Bu güç kaynağını alan birinin tek değiştirme sebebi ilerde değişen ihtiyaçlarıyla birlikte daha yüksek çıkış gücüne ihtiyaç duyması olabilir.
