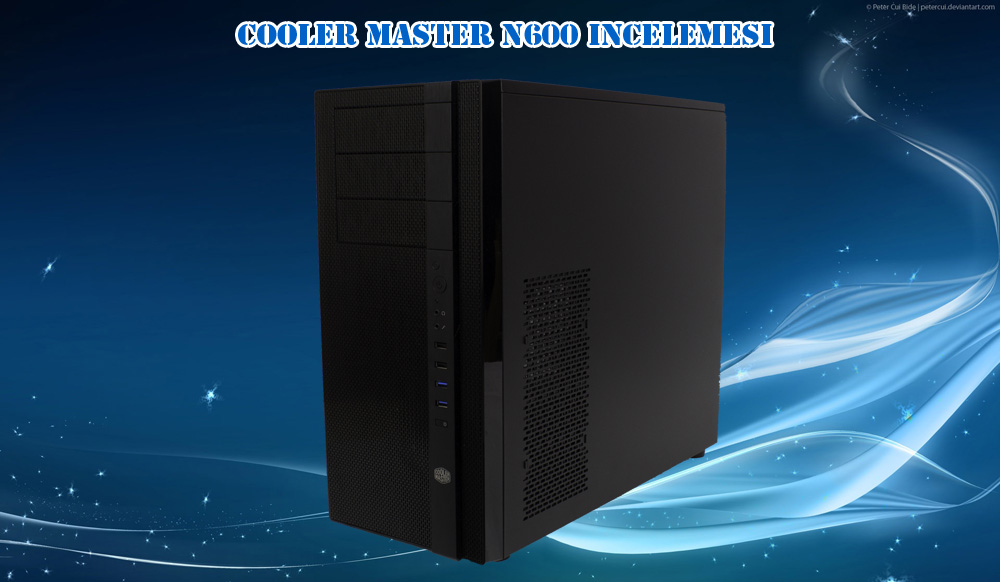

Cooler Master N600 İncelemesi

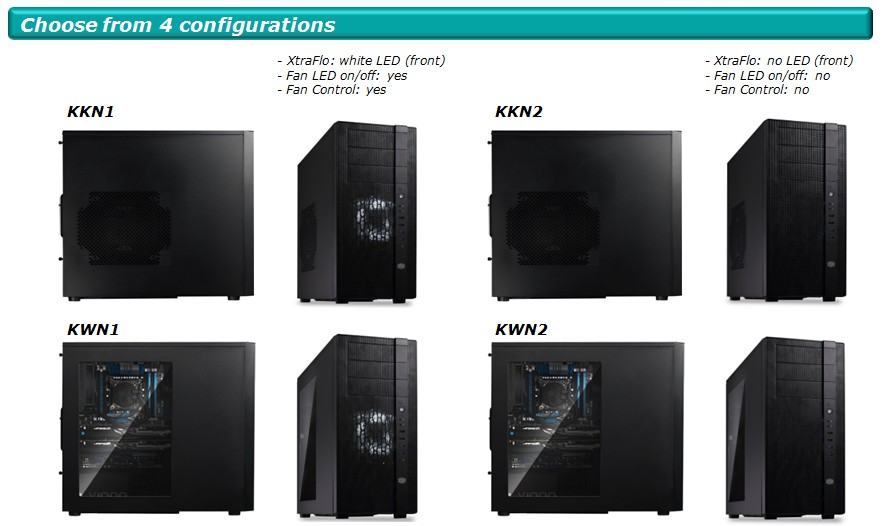

Sade tasarımıyla dikkat çeken Cooler Master N Serisi ilk olarak 2013 CES fuarında görücüye çıkmış ve 2013 Mayıs ayında da lanse edilip piyasaya sürüldü. N serisinin ortaya çıkış amacı , kullanıcıya en düşük fiyattan ulaşarak kullanıcının tüm ihtiyaçlarını karşılayacak şekilde bir seri ortaya çıkarmak.N Serisi bu haliyle saf kan bir fiyat performans serisi diyebiliriz.Bu seride N200,N300,N400,N500,N600 olmak üzere beş farklı model bulunuyor. İncelemedeki modelse serinin en büyük abisi N600. N600 dört farklı modelle piyasada yer alıyor. Bunlar : KKN1 | KWN1 | KKN2 | KWN2 . KKN1 ve KWN1 serisinin arasındaki temel fark KKN1'de sol panelde plexi olmaması.Fakat fan kontrol ve fanın ledini açma kapama özelliği bulunuyor. KKN2 VE KKW2 arasında temel fark yine KKW2 de sol panelin plexi olması. Fakat bu iki modelde de fan kontrol ve fanın ledini açma kapama özelliği bulunmuyor [ledsiz fanlar ]. İncelediğim ürünse KKN1 modeli.



Kasa mid tower standardında,207 x 455 x 520 MM boyutlarında ,atx ve micro atx platformlarını destekliyor. Kasanın iç iskeletinde 0.8MM SECC çelik kullanılmıyor. Ön panel kullanılan malzeme polimerden imal edilmiş ve tamamına yakını mesh kaplanmış.





Kutu içeriğinde standart bulunması gerekenler dışında ekstra bir şey bulunmuyor.Kutu içeriğiyle beraber gelenler :sürücü yuvaları için kızaklar,montaj için çeşitli vidalar ve plastik kelepçeler yer alıyor.

Ön panel komple mesh kaplanmış şekilde,böylece hava akımı daha kolay sağlanıyor. Ayrıca mesh'in altında toz filtresi de bulunuyor.Ön kısımda mesh kullanılması kasaya farklı bir hava katmış.İkinci dikkat çeken detay dikey olarak konumlandırılmış sütun görünümlü mat siyah bir hat var. Bütün butonlar ve giriş çıkışlar burada yer alıyor. En altta bulunan buton fanın ledini açıp kapatmaya yarıyor. Hemen üstünde iki adet USB 3.0 , iki adet USB 2.0,kulaklık ve mikrofon girişle birlikte power ve reset butonları bulunuyor.bulunuyor. Reset butonu biraz küçük kalmış,dolma parmaklı arkadaşlar biraz sıkıntı yaşayabilir.

Kasanın alt tarafında büyükçe bir filtre bulunuyor.Bu filtre hem güç kaynağını hemde alt taraftaki fan yerini kapsıyor.Filtre sürgülü yapısı sayesiyle kolayca çıkartılıp takılabiliyor.

Kasanın arka kısmında sol en üst tarafta dikkatli bakılmadıkça görülmeyecek kadar küçük bir switch var. Bu switch kasada bulunan iki tane fanı kontrol etmeye yarıyor.yarıyor. Switch Orta konumdayken fanlar kapalı durumda.Sağ tarafa H[High] harfinin olduğu yerine kaydırınca Switch'i fanlar son devirde çalışırken sol tarafa L[Low] harfinin olduğu yere getirince Switch'i fanlar yarı devirde çalışıyor.Fan kontrol ünitesinin kapasitesini araştırsam da bulamadım fakat kasayla beraber gelen fanların kapasitesini geçmemekte fayda var.Fan kontrol devresiyle söyleyebileceğim tek eksik taraf olukça ufak ve ulaşması zor bir yerde olması.Ön tarafa ya da daha ulaşılabilir yere konumlandırılsa daha iyi olurmuş. Üst tarafta Custom sıvı soğutma kullanıcıları için iki adet hortum boşluğu var. Alt tarafta genişleme slotlarıyla kapağın arasında diğer genişleme slotlarına nazaran dikey konumlandırılmış bir genişleme slotu yer alıyor. Açıkçası ne olduğunu tam olarak çözemedim .

Kasanın üst tarafına iki adet 120MM ya da 140MM fan takabilmek için yer bırakılmış.Filtre kasayı dört adet tırnak yardımıyla tutuyor. Üst tarafta filtre benim ilk defa gördüğüm bir durum malum genelde üst kısma takılan fanlar kasadan sıcak hava tahliyesi yapması için konulur ve bu durumda buraya takılacak bir filtre kasa içinde ki tozun dışarı atılmasını engeller.Bu filtrenin amacı üst tarafta fan yokken kasaya toz girmesini engellemek. Ayrıca üst kısma radyatör takıldığında genellikle daha yüksek performans almak için fan radyatöre dışarıdan taze havayı üfleyecek şekilde montaj yapılıyor. O zaman filtre yine yardımı dokunabilir.

Sol panelde 2 adet 120MM ya da bir adet 180MM/20MM fan takabilecek yer mevcut

Sağ panele bakıldığında ızgaralı alanı görünce fan takılmak için bırakılmış bir yer gibi gözükse de ızgaraya incelendiğinde fan delikleri için bırakılmış bir yer bulunmuyor ve teknik özellikler tablosunda da yer almıyor ama isterseniz iki adet 120MM fan takabilirsiniz fakat fakat takmak için bir nedeniniz bulunmuyor. Malum sürücülerdeki ısıyı uzaklaştırma ve taze hava girişini sağlamak için önde fanlar bulunuyor.Bu yerin amacı sıcak havanın tahliyesi. Ayrıca ızgaranın hemen altında kasaya toz girmemesi için toz filtresi bulunuyor.

Arka kısımda XtraFlo serisi 1 adet 120MM fan konumlandırılmış.1100 RPM dönüş hızına bu fanın sitede teknik verilerini bulamasam da benim testlerimde ki ses ve hava akımı değerlerine aşağıda yer alan tablolarda bulabilirsiniz.

Heme aşağı kısımda 7 adet genişleme yuvası yer alıyor ve parmak vida kullanılmış. Güç kaynağı bölümünde 4 adet tampon bölge yaratılmak amacıyla konulmuş ayaklar yer var.Bu ayaklar sayesinde hem daha rahat hava akışı oluyor hem de titreşim kasaya iletilmiyor hem de güç kaynağına montaj için gerekli yüksekliği sağlıyor. Güç kaynağıyla aynı hizada bulunan düzlemde fan yerine bir adet 120MM fan takabilme imkanı var.

Üç adet 5.25 sürücü yuvası var bu bu yuvalar vidasız montaj yapılacak şekilde tasarlanmış.Push yazan yere bastığınızda mekanizma boşa çıkıyor ve sürücüyü yerine yerleştirdikten sonra vidalar kilitleniyor

Hemen alt tarafta sökülebilir 3.5''/2.5'' sürücü yuvaları bulunuyor.Bu sürücü yuvalarına aynı anda hem 3.5'' disk hem 2.5'' disk montaj yapamıyorsunuz,sadece bir tercih hakkınız var.Bu ayarı yapabilmeniz için iki farklı vida montaj yeri bulunuyor. Sağ taraftaki metal plaka sabit şekilde duruyorken ikinci plakayı montajını yapacağınız diskin boyutuna göre uygun yere montajı yapılıyor. En soldaki yuvaya plakayı sabitlerseniz sürücü yuvası 3.5'' uyumlu gelirken hemen yanındaki vida deliklerine plaka montaj edilince sürücü yuvası 2.5'' uyumlu hala geliyor. Ayrıca sürücü yuvasına diskinizi montaj yaparken kızaklar yardımıyla vidasız montaj yapıyorsunuz.

En alt kısımda üç adet 3.5'' sürücü yuvası bırakılmış. Buraya da vidasız montaj imkanı mevcut.Yuva perçin ile kasaya tutturulmuş.

Kasanın iç iskeleti 0.8MM SECC çelikten imal edilmiş.Kasanın üst tarafında fan ve radyatör için bırakılmış boşluk 36MM .Fan rahatlıkla takılabilir fakat radyatörle birlikte fan yani sıvı soğutmanız takılamaz. Tam olarak takılamaz demem doğru olmaz anakarta göre değişebilir bu durum .Ama radyatör için ayarlanmış çok daha güzel bir yer varken üst tarafa radyatör takmak mantıklı değil ve tavsiye etmiyorum.

Anakart tablasında soğutucuların arka plakasını takmak için boşluk bırakılmış ,böyle soğutucu montajı yaparken anakartı sökmenize gerek yok. Ayrıca tablanın üzerinde üç adet kablo gizleme kanalı var ve rubber gromets ile kaplanmış.

Kasanın içinde kablo saklamak için 15MM alan mevcut.Fazla kabloları gizlemek için yeterli bir alan ve anakart tablasının arkasında 2.5'' disklerin montajı için bırakılmış bir yer bulunuyor. Burada tırnaklara diski vidasız montaj yapıyorsunuz fakat buraya mekanik disk yerine tavsiyem ssd takmanız. Malum direkt olarak disk metal temas ettiği için titreşim olası.

Kasada ekran kartı için bırakılan boşluk 430MM, piyasada ki tüm kartlar sorunsuzca sığacaktır . Kule tipi soğutucular 167MM ye kadar her soğutucuyu takabilirsiniz. Aşagıda 163MM yüksekliğe sahip Medusa'nın resimleri var ,sorunsuzca kapak kapandı.Zaten bildiğim 167MM den yüksek soğutucu da yok

5.25'' sürücü yuvasının hemen altında 3.5'' ve 2.5'' sürücü yuvasının karşında 120MM lik bir fan yeri göze çarpıyor .İlk başta akla sürücülerdeki ısıyı uzaklaştırmak için konumlandırılmış gibi gelebilir fakat bu işi yapabilecek ön tarafta fan mevcut. Orada ki 120MM deliklere sahip parçanın bırakılmasında ki amaç hepsi bir ara sıvı soğutma ürünlerinin radyatörünün montajının yapılması için. Bu şimdiye kadar gördüğüm en mantıklı radyatör montaj yeri. Normalde radyatör kasanın üst tarafına takılırdı ve sitede yazan bilgilere bakıldığında en yüksek verimi alabilmek için havanın dışarıdan alınarka radyatöre doğru yönlendirilmesiydi.İşlemcinin sıcaklığı biraz daha düşse de bu seferde radyatördeki ısı kasa içine doğru gittiğinden diğer bileşenlerin sıcaklığı yükseliyordu. Fanları havayı kasanın içinden alarak radyatöre üfleyecek şekilde konumlandırıldığı zaman bu seferde işlemcinin sıcaklığı eskisine nazaran daha fazla oluyordu.Fakat N600'de radyatörü bu yere koyarak kasayla ilişkisini en aza indirmişler. En sağ tarafta kasanın önünde ki fanlar yardımıyla taze hava alınıyor ve radyatörde ki sıcak hava sol kapaktaki deliklerden uzaklaştırılıyor. Hem işlemci sıcaklığında daha başarılı sonuçlar elde ediliyor hemde diğer bileşenlerin sıcaklığı da yükselmiyor.Radyatör için ayrılmış alan 70MM. Piyasadaki en kalın radyatöre sahip hepsi H105,240M yada H80i,120 XL gibi kalın radyatörler rahatlıkla sığacaktır fakat push pull imkanı kısıtlı. Push Pull için 77MM alan gerekli ve kasada 70MM boşluk var.240MM radyatöre sahip soğutucular da push pull yapamazsınız alttaki 3.5'' sürücü yuvasına çarpacağından fakat 120MM radyatöre sahip tüm sıvı soğutma sistemleri rahatlıkla her türlü fan kombinasyonuyla sığacaktır. Ayrıca buraya radyatör takabilmek için o bölgedeki dört adet 3.5/2.5'' sürücü yuvasından feragat etmeniz gerekiyor.

Ön panel söküldüğünde 2 adet 120MM/140MM fan yeri göze çarpıyor.Fakat buraya takabilmek için önce öndeki giriş portlarının olduğu parçası sökmek lazım. Ön panelde 5.25'' sürücü yuvaları dahil her yerde mesh ve filtre mevcut. Filtreyi sökmek biraz uğraştırsa da mevcut.

Intel 2500k
Asus P8Z77 V PRO
MSI R9 3G 280X
Seasonic X 850
Aksa Venom Medusa
Cooler Master Seidon 120V


Sıvı Soğutmayla Montaj

Arkadan Görünüm

Hava Soğutmayla Montaj

Bilgisayar bileşenlerinin kasalara neden ihtiyaç duyduklarını irdelemeye başlarsak ,insanlık tarihinin en başlangıcına kadar inebiliriz. İlk insan yaratıldığında iç güdüsel olarak kendini korumak için mağaralar oymuş ve agaç kovuklarına saklanmıştır.Kasalara da bu bağlamda baktığımızda uzay montaj olarak tabir ettiğimiz şekilde de kasasız olarak kullanılabilir ama dışarıdan gelen tüm tehlikelere açıktır. Odanıza gelip çalışan fana parmak sokmaya çalışan kişilerden hiç bahsetmiyorum bile. Ondandır ki bileşenleri bir kutu içine alınmıştır .Burada kasaya düşen en üstün görev bileşenlerin oluşturduğu sıcak havayı en erken şekilde dışarıya tahliye etmek ve sıcak havayı bir yandan tahliye ederken de dışarıda bulunan taze havayı içeri almak.Kasa içi hava sirkülasyonu her kasada aynı degildir. Bunu belirleyen ilk faktor kasanın aerodinamik yapısıdır. Yeri gelir bazı kasa olur o kadar berbattır ki aerodinamik dizaynı sıcak hava bir yerde birikir ve dışarıya zor atılır.Bunu anlamanın en kolay yoluysa fan tarafından aktif olarak sogutulmayan heatsinklerdir .En bariz örnek anakartı verebiliriz. [hdd de olabilir ama malum genelde onlara üfleyen bir fan bulunuyor ön panelde] Anakartların kuzey ve güney köprüsü diye tabir ettiğimiz mosfet sogutucularınına dogrudan üfleyen bir fan yoktur ve buradaki sıcaklığın uzaklaşması kasa içi aerodinamik yapının iyi olmasıyla ilgilidir.Ondandır ki üçüncü parti bileşenlerin sıcaklıklarını gösteren uygulamaları açtığımızda kafamızda bu anakartın sıcaklığı niye bu kadar yüksek diye kafamıza takılır.Bundan ders alan bazı üreticiler sıcak havanın yükseldiğini hesap ederek SilverStone Reaven gibi modelleri tasarladılar.[Kasaya bakarsanız ne demek istediğimi daha iyi anlarsınız]Kasa içi hava sirkülasyonuna etken eden ikinci faktör ise fanlar ve kasanın desteklediği fan opsiyonlarıdır.Eski kasalar bu yönde epey sorunlu olmasına ragmen yeni kasalar artık elek kıvamına geldiğinden her yeri fan yeri .Ama unutulmamalıdır ki aerodinamik yapısı başarılı olan bir kasada 1000 rpm de çalışan fanlarla bile en yüksek verimi alabilirken aerodinamik yapısı kötü olan kasalarda fanları 2000 rpm de olsa bile o verimi alamazsınız.

Hava sirkülasyonu olayını geçtikten sonra bir de ses olayı var. Çoğu kasa aslında ses seviyesi olarak birbirine yakın ama bazı kasalarda bu konu üzerine fazla düşürülerek özel seriler çıkartılıyor ve kasanın çeşitli yerlerine ses yalıtım malzemeleri konuluyor. Tabi sessizleştirilirken performans kaybı da oluyor doğal olarak. Malum havanın geçebildiği yerden ses de geçer.Bunun için önceliğinizi belirlemeniz lazım. Sizin için sessizlik mi önemli yoksa performans mı ? Sessizlik önemliyse ses yalıtımı malzemeleriyle donatılmış ama hava sirkülasyonu düşürülmüş bir kasayı alabilirsiniz. Fanların vs oluşturduğu sesten başka hdd lerin de oluşturduğu ses ve titreşimler var.Günümüzde artık kaliteli kasalarda bu olay düşünülerek sürücü yuvaları için plastik ,silikonumsu titreşimi absorbe edip kasaya iletmeyen malzemeler kullanıyor. İsterseniz kendinizde alabilirsiniz bu parçaları. Diğer etken fanlar var ama bu konu hakkında kasayla beraber gelen bir ürün görmedim ben. Fanda ki titreşimi kasaya iletilmemesi için silikon vidalar alabilirsiniz ama noctua noiseblocker gibi firmalar fanla birlikte yolluyor bunları. Ama esas şart minimum ses seviyesi için minimum fan devri gerekli.Tabi burada bir miktar performanstan feragat edilecek ama kaliteli soğutucularda feragat edilen performans düşük seviyedeki malzeme ve ürün kalitesi olan bir soğutucudan çok daha az. Bu olayda kullanıla en etkin yöntem custom sıvı sogutmadır. Kaliteli radyatörlerle 1000 rpm de fanların sesini duymayacak seviyede yeterli soğutmayı alabilirsiniz. ,

Genel bilgilerden bahsettikten sonra birazda test yönteminden bahsedigim. Kasa iki şeyi test edecegim : 1-Kasanın Ses Seviyesini[Akustik Performansını] 2-Hava Sirkülasyonunu[Sogutma Performansını] . Bu iki yöntemin alt dallarından bahsetmem gerekirse

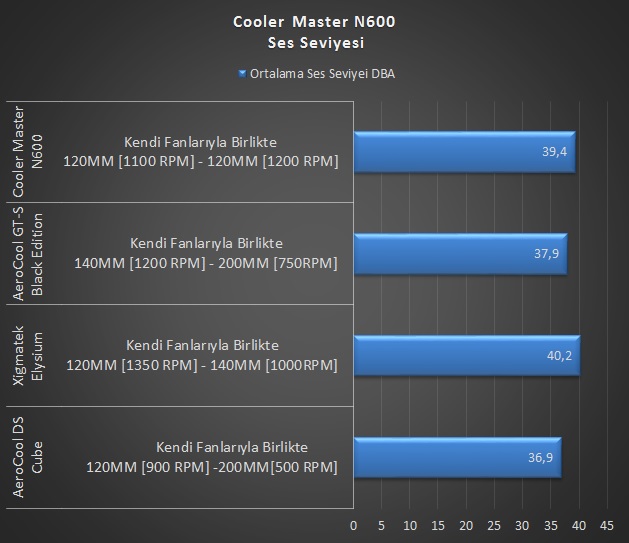

1-Kasanın Ses Seviyesini[Akustik Performansı]

Kasanın ses seviyesi ölçülürken ilk aşama ; sadece kasayla beraber gelen fanlar kasa içindeyken ses seviyeleri ölçülecek .İkinci aşama olarak ; kasa fanlarına ek olarak Noctua nın U14S serisi adlı sogutucu olacak ve üzerinde Nf-A15 adlı 1500RPM degerinde bir fan olarak ses seviyesi öyle ölçülecek . Üçüncü aşama ; kasanın tüm orjinal fanlarını söküyorum ve onun yerine 9V vererek 2000 RPM de çalışan Corsair SP120L fanlarını kasanın tüm fan slotlarına takıyorum ve buna ileve olarak Noctua NF-U14S,NF-A15 ikiliside yer alıyor. [Bu üçüncü aşama diger kasalarla kasayı karşılaştırmada oldukça önemli bir yöntem ] Dördüncü aşama ; stok fanları kasa dışına alarak diger fan testlerimde test ettigim gibi test edecegim

2-Hava Sirkülasyonunu[Sogutma Performansı]

Özet geç hacı okuyamam diyenler için. İşlemci[U14S] ve Ekran Kartı [U14S] sıcaklıkları testi, soğutucuların üzerinde fanlı ve fansız olacak şekinde 2 aşamada yapılacak .İlk aşamada kasa içindeki gelen fanlarla beraber .İkinci aşamada diger kasalardaki incelemelerde de kullanacağım 9V da çalışan SP120L [2000 RPM] ile yapacağım ve boş kalan tüm fan slotları doldurulacak.Tüm kasa testleri bu aşama standart.

Bu yöntemi maddeler halinde sıralamadan önce biraz açıklama yapacagım kafaların karışmaması için. Malum ben sogutucu testlerinde ısı kaynagı için işlemciyi kullanmıyorum. Onun yerine işlemciyi simule ettigim bir düzenek var. Bir tane bakır blok, iki tane rezistans ve bir tane sensör aldım. İlk başta 2 tane 150w gücünde rezistansın sığması için bakır blogu deldirdim ve ortada da sensör için bir tane yer açtım. Toplamda 300w gücündeki rezistanslar bakır blogu ısıtmaya çalışırken bakır bloga montajladıgım soğutucuda bakır blogu soğutmaya çalışıyor ve ortadaki sensör de verileri kaydediyor.Resimde gördügünüz kutu şeklideki cihaz İnfrom sinus 1 kva ups. Amacı sabit 220v elektirigi vermek.Bu cihazın olmasının nedeni voltaj dalgaları direkt olarak rezistansların ısınma potansiyelini etkiliyor ve bunun sonucunda testlerin tutarsız olması durumu ortaya çıkıyor.Resimde iki farklı sogutucu görünüyor .Noctua NF-U12S & NF-F12 PWM[1500 RPM] işlemciyi simule edecekken Noctua NF-U14S & NF-A15 PWM[1500 RPM ] ekran kartını simule edecek. İlk başta sogutucular fanlarıyla birlikte çalışırken ikinci aşamada sogutcular fansız olacak. Sogutucuların fansız olmasındaki amaç kasa içi hava sirkülasyonunu ve pasif sogutucuların ne yapabilecegini ölçmek

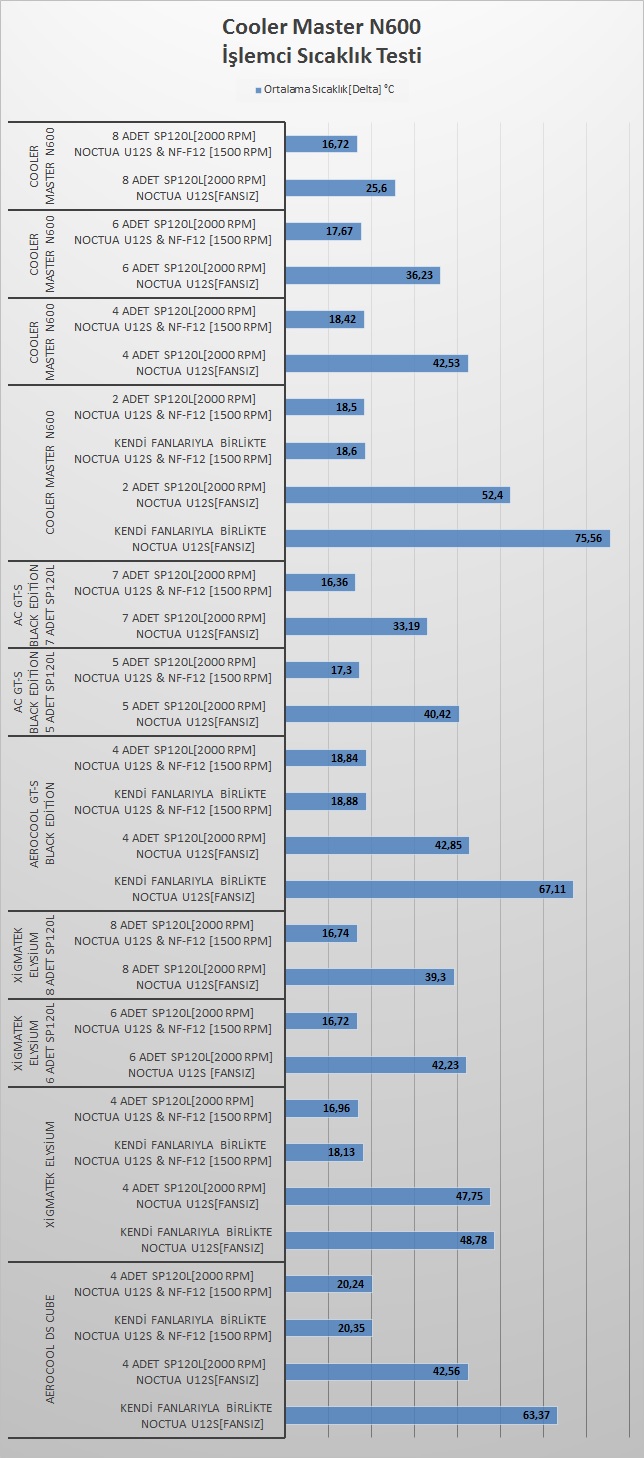

İşlemci Sıcaklık Testi

2.A.1 - Kasa Kendi Fanlarıyla birlikte Noctua NF-U12S & NF-F12 PWM[1500 RPM] sıcaklık seviyesi ölçülecek

2.A.2 - Kasa Kendi Fanlarıyla birlikte Noctua NF-U12S fansız olacak şekille sıcaklık seviyesi ölçülecek




2.B.1 - 4 Adet 9V SP120L[2000 RPM] ile birlikte Noctua NF-U12S & NF-F12 PWM[1500 RPM] sıcaklık seviyesi ölçülecek

2.B.2 - 4 Adet 9V SP120L[2000 RPM] ile birlikte Noctua NF-U12S Fansız olacak şekille sıcaklık seviyesi ölçülecek

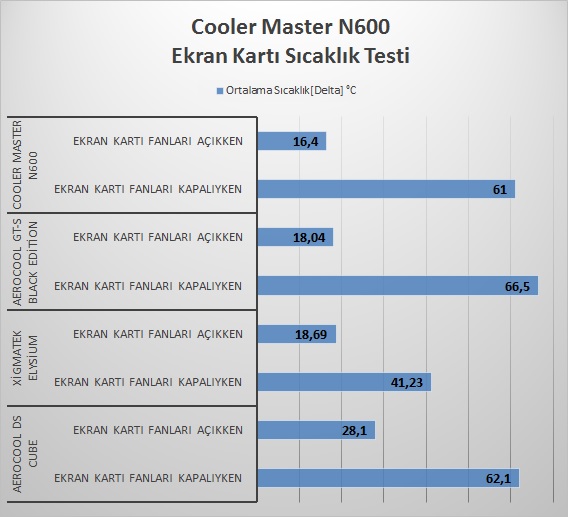

Ekran Kartı Sıcaklık Testi

Ayrı ayrı yazmaya gerek duymadım , sadece ''Noctua NF-U12S & NF-F12 PWM[1500 RPM]'' yazan yere '' Noctua NF-U14S & NF-A15 PWM[1500 RPM ] '' yazılacak .'' Noctua NF-U12S Fansız '' yazan yere '' Noctua NF-U14S Fansız '' yazılacak

İlk grafikte sadece kasanın üstünde ki gelen orijinal fanlarla yaptığım testi ekledimÖbür grafikte farklı fanlarla birlikte test olduğundan grafik biraz yoğun olunca kafa karıştırma ihtimalini düşünerek bu grafiği ayrı olarak veriyorum.Detaylı olarak çeşitli fan kombinasyonlarıyla nasıl sonuç elde etmek istedğini görmek isteyenler bu grafiklerin aşağısında ki tablolara bakabilirler.













İlk iki grafikte sadece kasanın üstünde ki gelen orijinal fanlarla yaptığım testi ekledim.Öbür grafikte farklı fanlarla birlikte test olduğundan grafik biraz yoğun olunca kafa karıştırma ihtimalini düşünerek bu grafiği ayrı olarak veriyorum.Detaylı olarak çeşitli fan kombinasyonlarıyla nasıl sonuç elde etmek istedğini görmek isteyenler bu grafiklerin aşağısında ki tablolara bakabilirler.

Kasanın yurt dışı fiyatı 70$.Bizde bu fiyata yakın seviyede satılsa ortalığı kasıp kavururdu fakat Türkiye'de bulabildiğim en düşük fiyat vatan da 249 Tl. Bu fiyatıyla haleflerine nazaran biraz daha uygun durumda.Her ne kadar yurt dışı fiyatında ki gibi agresif fiyat performans oranına sahip olmasa da bu haliyle de fiyat performans kasası.Mid tower kasa ihtiyacı olan bir kişiyi fazlasıyla tatmin edecek seviyede. Aklıma gelen artı yönleri çok iyi konuşlandırılmış radyatör bölümü, neredeyse tüm giriş çıkışlarda toz filtresinin bulunması, fan kontrol devresinin ve led açma kapatma opsiyonunun bulunması, anakartın tablasının arka tarafındaki 2.5'' disk yuvası,tüm sürücü yuvalarına vidasız montaj imkanı vermesi,sade tasarımı(kişiye göre değişir).Eksi yönler olarak ulaşılması zor olan fan kontrol devresi,ön kısımda ki filtrenin kısmen zor sökülmesi,sade tasarımı(kişiye göre değişir).An itibariyle N600 piyasada ki en çok beğendiğim mid tower kasalar arasına girdi.Ufak boyutuna rağmen çeşitli varyasyonlarla bir çok montaj imkanı sağlıyor. Eğer mid tower kasa alma arifesindeyseniz seçenekleriniz arasında bulundurmanızda fayda var.
