Bluetooth ses alıcısı ve 5v regülatör sorunu.
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Samsung Galaxy S24 Ultra Akıllı Cep Telefonu 12 GB RAM,512 GB Hafıza,Titanyum Gri (Samsung Türkiye Garantili) : Amazon.com.tr: Elektronik
https://www.amazon.com.tr/Samsung-Telefonu-Titanyum-T%C3%BCrkiye-Garantili/dp/B0CR6S7BRM
8 sa. önce paylaşıldı
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir - 2 Masaüstü
Giriş
Mesaj
-
-
Merhaba Hakan.
Elektronik konusunda usta değilim.

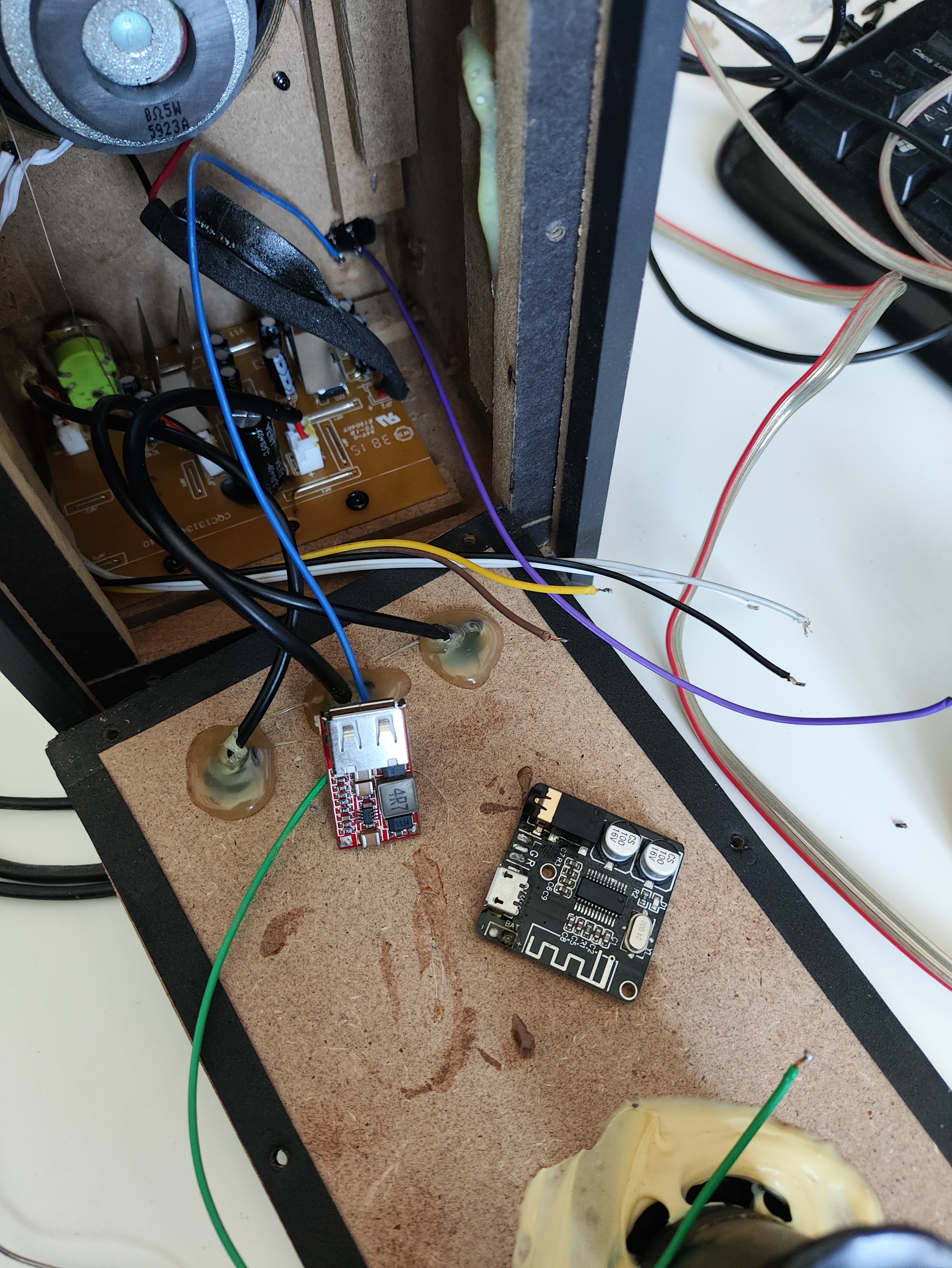

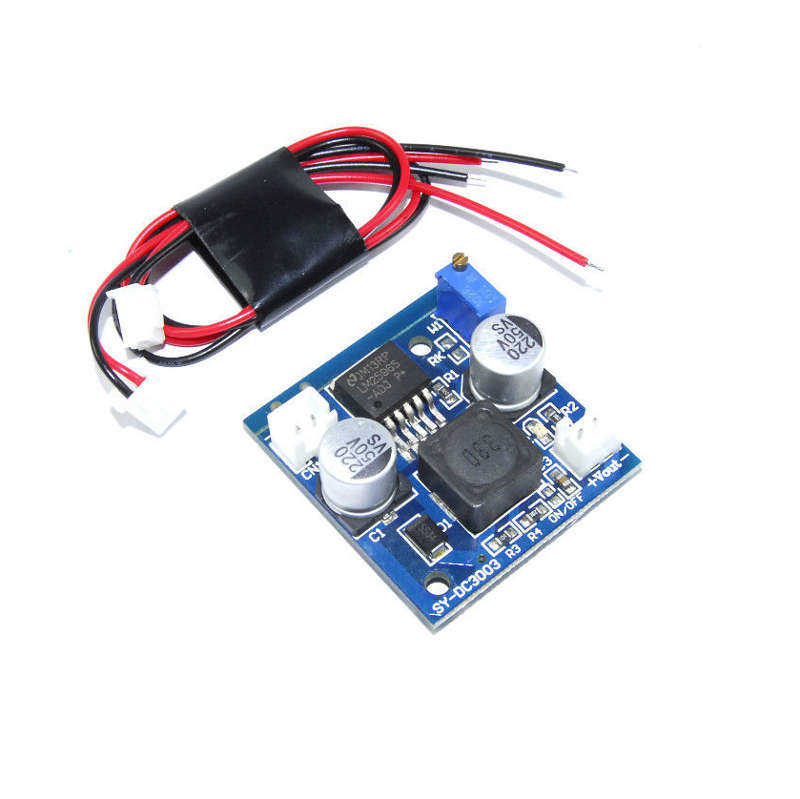

Fakat bahsi geçen regülatörler gürültü kaynağıdır. Bu da kullanacağın bazı cihazlara girişim yaparak gürültü duymana neden olur. Link attığın diğer ürünler de Aynen resimdeki gibi SMPS mantığıyla çalışıyor ve bobin ile yüksek hızda anahtarlama prensibiyle çalıştığından, onlarda da gürültü duymama garantisi yok.
Bu tip durumlarda alınan bazı önlemler vardı mesela eksi hattını topraklama, gürültü kaynağını madeni kutu içine kutulama (shielding) falan gibi. Konuya çok vakıf değilim, o yüzden şöyle yap böyle yap diyemiyorum. Cihazının eksi hattı ile kaynağın eksi hattını vida ile bir metal muhafazaya vidalayıp, bir tür faraday kafesi yapıyorsun. Bunun gibi birşeyler işte..._____________________________ Profil adım, forumu kendi isteğimle bıraktığımı vurgulamak için. Kim bilir? Belki de Adam Kidsman bir yerlerden uyanır... -
Evet, anahtarlamalı bir güç ünitesi yerine en basitinden 7805 gibi bir lineer regülatör de deneyerek işe başlayabilirsin. Besleme hattına paralel 104 kodlu kutupsuz kondansatör de bir miktar filtreleme yapabilir.
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________ 2014 Renault CAPTUR ICON dCi -
Ama şehir şebekesi üzerinden beslenen amatör radyo (vhf-uhf-rf-bt-wifi) cihaz uygulamalarında en büyük handikap sistemi parazitten arındırmaktır maalesef.
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________ 2014 Renault CAPTUR ICON dCi -
mustyyyyy
kullanıcısına yanıt
Yorumlar için teşekkür ederim.
@mustyyyyy Önceki açtığım konuya hakim olduğunuz için bununla bağlantılı tekrar direkt bir soru sorayım. Sistem 3 hücreli 18650 seri bağlanmış batarya paketi ile çalışacak. Onu da aliexpressten aldığım bir şarj devresi şarj ediyor. Piller kendi arasında seri bağlı iken devreye tek tek bağlılar.
Atıyorum bir tane bataryanın şarj devresine bağlı noktasından paralel olarak enerji alsam, bunu da önceki verdiğiniz ne555 devresi ile 2. röleye bağlasam, yani tek ne555 ile iki röle tetiklesem, regülatöre ihtiyacım kalmamış olur gibi. bir röle 12v geçirse diğeri de 3,7-4,2v aralığını geçirse teoride sorun olmaz gibi geliyor.
Yorumunuz ne olur? Bir de board 3.7v ile çalışacak mı ve bu bağlantı piller arasında sorun yaratır mı diye soru işareti de yok değil.
Edit = Alıcı 3.7-5v aralığında çalışıyormuş. Dediğimi yapsam pile bir zararı olur mu bu durumda?
< Bu mesaj bu kişi tarafından değiştirildi hakaniko -- 27 Mayıs 2019; 22:5:14 >_____________________________
-
Tek hücreden besleme yapılabilir ve kartı da tertemiz çalıştırır, burda tek sıkıntı röle sürerken şasi hattına dikkat etmek. Çünkü seri bağlı pillerde pillerin eksi hattı diğer pilin artsına bağlı, yani aradan aldığınız bir hücrenin eksisi pil grubunun ana şasi hattı ile kısa devreye düşmesin. Çizeceğiniz devrede buna dikkat edin.
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________ 2014 Renault CAPTUR ICON dCi -
mustyyyyy
kullanıcısına yanıt
Teşekkür ederim. İlk röle kullanımım olacak. Onun haricinde kafamda herşey oturmuş durumda. Onu da deneyerek çözeceğim :) _____________________________ -
Merhaba
Bahsetmiş olduğunuz projeye benzer bende oğlumun ödevi için yapmıştım.8610 çipti galiba.3 tane 18650 pili resminizdeki gibi 3s balanslı şarj devresi ile seri bağlayarak yaklaşık 12V elde ettim.
Bluetooth adaptör için gereken 5V için 7805'i kondansatör ile USB porta bağladım ama dediğiniz gibi çok fazla parazit yapıyordu.Onu iptal edip önce 3s şarj devresinden sonra pillerin birine bağlayıp denedim parazit ve cık sesini kesemedim.Hatta müstakil bir 18650 ve powerbank devresini bağladım, Bluetooth adaptörü değistirdim yine olumsuz sonuçlandı.
Bende amatörden öteye geçemeyen biri olarak en sonunda arabamda duran kendinden pilli aux bluetooth adaptörü bağladım.En temiz sesi bu şekilde aldım.Akabinde ödevi teslim ettik.
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________ -
Merhaba,
Birebir aynı sorunu yaşıyorum. Siz nasıl çözdünüz?
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________ -
7805li bir devre ile çözmüştüm.
