Baskı Devre Yapımı Tavsiyeleri..
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Apple Watch Series 10 GPS + Cellular 42 mm Gümüş Rengi Kasa Akıllı Saat ve Bulut Mavisi Spor Loop - Standart. Fitness Takibi, EKG Uygulaması, Hep Açık Retina Ekran, Karbon Nötr : Amazon.com.tr: Elektronik
https://www.amazon.com.tr/dp/B0DGJVQQMP?th=1
10 sa. önce paylaşıldı
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir (1 Mobil) - 1 Masaüstü,
1 Mobil
1 Mobil
Giriş
Mesaj
-
-
Kaliteli kuşe kağıt kullanmak gerekiyor. Yazıcı ayarları ince kağıt seçiyorum. (bunu deneye deney buldum.) Toner tasarrufu kapalı olmalı.
Plakette pürüz çentik vs olmamalı.
Plaketi bulaşık deterjanı ile yıkıyorum. Ütüden hemen plaketi önce tinerle veya asetonla temizliyorum. Orta dereceli ütüyle ortalama 3 dk yeterli oluyor. Nadiren kenarlarda çıkmayan yollar kalıyor.
Aceleci olmamak lazım bu işlerde. -
bunun için özel kağıtlar da satılıyor.benim kanatimce mürekkep kağıtta bi süre kurumalı ardından ütü ile ütülenip bakır plakete aktarılmalı.ben pas sökücü ile 15 dakikada, belki 10 dakika yeterli olur, gereksiz yerlerin kalktığın gördüm ama şu da dikkatimi çekti.plaket üzerinde de mürekkep kurumalı iyice.pas sökücü baya güçlü mürekkebi de kaldırıyor, onun için seyreltilmeli. su olabilir henüz denemedim. 10-15 gibi çokça yapacaksan nette hazırlayan sitelere yönelmen daha iyi. -
Bir ağabey bana pcb baskı kağıdı diye bilinen fotoğraf kağıdına benzer bir kağıt ile baskı yaptığını ve klasik ütüleme-asit yöntemi kullandığını anlattı. Bu yöntemle firmalara bile iş yapıyorum demişti. Ama bu kağıdın asıl adını bilmiyormuş. Bir toptancıdan devre baskı kağıdı gibi bir isimle çok da ucuza alıyoruz demişti. 1TL falanmış adedi.
Şu olabilir:
Hobi Devre - Elektronik Ürün Deponuz

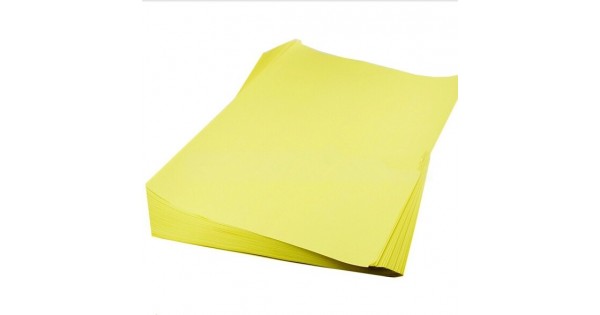

Baskı Devre Kağıdı ( 20 adet )https://www.hobidevre.com/baski-devre-kagidi
Çoğu kişi kuşe kağıt veya kırtasiyelerde satılan "elişi kağıdı" kullanıyor. Bulamazsanız alternatif olarak beyaz renk bulabilirseniz elişi kağıdı da güzel sonuç veriyormuş.
< Bu mesaj bu kişi tarafından değiştirildi KendiİsteğiyleAyrıldı -- 22 Nisan 2020; 20:48:59 >
-
Deneme amaçlı kartlarda aydıngere çıktı alıp pozitif20 kullanıyorum.
10mil inceliğindeki yollara kadar sorunsuz çıkıyor.
Aşağıdaki örnekde minimum yol kalınlığı ve iki yol arasındaki boşluk 10 mil
Üstdeki resimde sağda ve alt kısımda kartın kenar çizgisinin bir kısmı görünüyor. Kenar çizgisini kalınlığı 5mil
< Bu mesaj bu kişi tarafından değiştirildi rafet32 -- 22 Nisan 2020; 22:8:0 >
-
stresstest
kullanıcısına yanıt
evet hocam, ben de kaliteli kağıt ve toner tercih etmeye çalışıyorum... Cemil copy'den aldığım çıktılarda şimdiye kadar bi problem yaşamadım. -
ONY86
kullanıcısına yanıt
Bahsettiğiniz kağıtlar Cemil Copy'de bulunuyor. Hatta A4 boyutunda bir plaketinizi verirseniz kendileri bizzat size baskı devreyi basıp veriyorlar en son 18TL gibi bir fiyatı vardı, hatasız ve kusursuz basıyorlar makinada. Evde olması mümkün değil tabi ki aynı kalitede. -
rafet32
kullanıcısına yanıt
Hocam pozitif20 nedir? ilk defa duydum, googledan baktım spreymiş galiba maliyetli bir işmi ve çok uğraştırıyor mu? -
Rinkull
kullanıcısına yanıt
Pozitif 20 UV ışığa duyarlı sprey halinde piyasayada bulunan ve asite dayanıklı bir kimyasal ürün.
Genelde 200ml lik kutularda satılır. Bir kutu ile 1m2-1,5m2 lik alanı kaplayabilirsiniz. Bu alanı bakır plaket olarak düşünürseniz 10cmx10cm plaketlerden 1 kutu ile 100 adetten fazla plaket basabilirsiniz.
Temel adımları şu şekilde :
1- Temizlenmiş plaketin yüzeyini pozitif20 sprey ile kaplama. Aslında işin en önemli kısmı burası. Her seferinde plaketin her tarafını aynı kalınlıkta kaplayabilmek çok önemli. (Yaparak el alışkanlığı kazanıyorsunuz)
2- Plaketi karanlık bir ortamda kurutma
3- Işık masası ile pozlandırma. Herzaman aynı ışık kaynağını ve aynı mesafade pozlandırma. (Pozlandırma süresi, sprey yoğunluğuna ve ışık kaynağının uzaklığına bağlı. Her zaman aynı şartlarda çalışmak bu noktada çok önemli.)
4- Kostik çözelti ile plaketin banyo edilmesi ve yolların belirgin hale getirilmesi.
5- Tercih edeceğiniz asit çözeltisi ile aşındırma işlemi.
Kullanımı ütü yöntemine göre biraz daha meşakkatli ve yaptıkca kazanılan el becerisine ihtiyaç duyan bir teknik.
Aşağıdaki sitede hem fiyatı hemde nasıl kullanılacağını kısaca açıklamışlar. Fiyatlarıda uygun 120TL.www.sabahelektronik.com
Sabah Elektronik A.Ş. SPREYLER POSİTİV 20http://www.sabahelektronik.com/91-sabah_elektronik-karakoy-urun-detay-positiv_20.html
Direnç netde biraz daha pahalı: 250TL
https://www.direnc.net/
Pozitiv20 Sprey Uygun Fiyatıyla Satın Al - Direnc.net®https://www.direnc.net/pozitif-20-sprey
< Bu mesaj bu kişi tarafından değiştirildi rafet32 -- 24 Nisan 2020; 11:7:35 >
-
Arkadaşlar merhabalar evde kolay bir şekilde pcb devrelerimizi nasıl yapabileceğimiz ile ilgili üretmiş olduğum video yayınlandı. Umarım faydalı olur herkese iyi seyirler.
-
SMD kullanmayacaksanız en basit ve en amatör yol; asetat kalemi ile yolları çizip delikleri deldikten sonra bir tele bağlayıp çözeltinin içinde hafifçe 3-5 dk hareket ettirmek : )
(Çözelti hidrojen peroksit ise bu süre yeterli)
< Bu ileti Android uygulamasından atıldı >
