Asus Rog Strix Ekran Kartı Fiber Optik Kablo Değişimi/Tamiri - Led sorunu çözüm - Rehber -

Konu düzenlenmiştir, fotoğraflar eklenmiştir.

Konu anlatımı tamamiyle tarafıma aittir. Her türlü soru için PM üzerinden ulaşabilirsiniz.

Başlıkta görüldüğü üzere rehber amaçlı bu konuyu oluşturmak istedim. Çünkü bu led aksam ile ilgili sorun yaşadığım zaman ancak çözümü yabancı forumlardan bulabildim..

Genel olarak sorulan sorular;

-Öncelik olarak bu fiber optik kablo nedir, ne işe yarıyor ki led aksam içerisinde kullanılıyor ?

Bu led kablonun amacı ekran kartının ön çerçevesinde ki hem üst hemde alt yüzey içerisinde sadece bir uçtan ışığı alıp diğer uca sorunsuz şekilde iletmek. Yani bu kablo ışık geçirgenliği yüksek ve bir noktadan gelen ışığı diğer uca bozulmadan ulaştırmaya yarıyor. Kablo ise şeffaf, plastik ve kolayca eğilip bükülebilen bir kablo.

-Bu kablo zaten ekran kartı çerçevesinin içerisinde kendiliğinden gelmiyor mu ? Neden değiştireyim ? Yada neden sorun yaşayayım ?

Bu şeffaf kablo belirli bir süreç sonra iletkenliğini kaybetmeye başlıyor ve doğal olarak renkler bir uçtan bir uca ya gitmiyor yada değişime uğrayarak gidiyor.

-Hangi kartlar ile uyumlu peki ?

Rog Strix serisi 3 fanlı, üst ve alt çerçevesinde led bulunduran her kart ile uyumlu.

( Nedir bu kart modelleri ? Rx 480 - Rx 580 - Rx 590 - Gtx 1060 - Gtx 1070/Tİ - Gtx 1080/Tİ - Gtx 1660Tİ - 5600XT - 5700/5700 XT - 2060/2060 Super - 2070/2070 Super - 2080/2080 Super/2080 Tİ )

-Bu kablonun kalınlığı ve uzunluğu nedir peki ?

Kablonun çerçeve içerisinde ki uzunluğu 27 cm ( Ortalama ) kalınlığı ise 4 mm olmak durumunda.

-Bu kablo garantiye girmiyor mu ? Neden kendim değiştirmek isteyeyim ?

Garanti kapsamına tabii giriyor fakat bu rehber hem uzun vadeli kullanım yapacak arkadaşlar için hemde kartının garantisi dolmuş olan arkadaşlar için.

-Bu değişimi yapmak garanti dışı bırakıyor mu ?

Kesin olmamakla birlikte kartın sadece ön yüzeyinde ki toplamda 6 adet vidayı ( 3 fan yapraklarının içerisinde 3 adet ise altta olmak üzere ) söküp ön çerçeveyi sökerek değişim yapılıyor. Doğal olarak kartın içi açılmadığı için garanti dışına çıkmaması gerekmekte. ( Sorumluluk size aittir. )

-Değişimde herhangi bir risk var mı peki ? Ve değişimi yapmak ne kadar sürüyor ?

Risk olarak değerlendirilebilecek tek şey kartın içerisinde ki led kabloyu sökerken, bu kabloyu tutan tırnakları kırabilirsiniz. Bu yüzden dikkatli olmak gerekli. Değişim süresi ile başlangıçtan bitişe ortalama 1 dakika sürüyor.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

ESKİ VE YENİ KABLO ARASINDA Kİ İLETKENLİK FARKI ;

YENİ KABLO ;

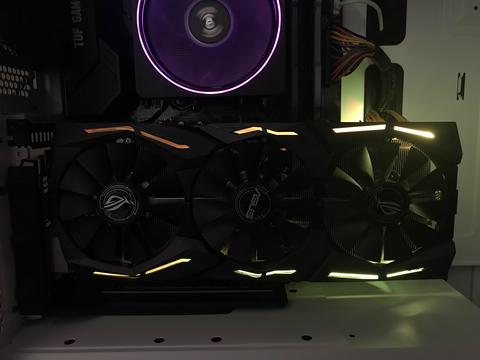

ESKİ KABLO ;

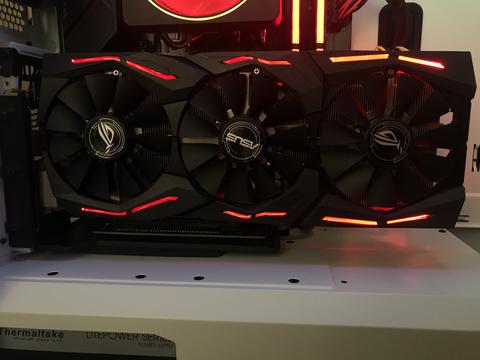

Kablo iletkenliği sorunu örnek ;

Kullanılan kablo ;

İletkenliği bitmiş olan kablo ve yeni kablo arasında ki fark ;

Ön Çerçeve nasıl sökülür ? Sırasıyla ;

Öncelikle ön çerçeve yüzeyinde ki işaretli 3 vidayı söküyoruz. Bu vidaları kaybetmeyin. Aynı boyutta vida bulmak çok zor.

Sonrasında alt yüzeyde ki 3 adet vidayı alt tarafta ki fotoğrafta görüldüğü üzere söküyoruz;

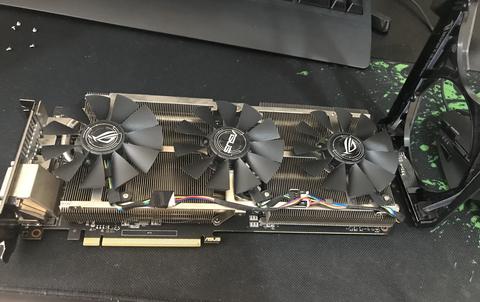

Bu vidaların sökme işlemini gerçekleştirdikten sonra ise fotoğrafta görülebileceği üzere ilk başta alt tarafı hafifçe yukarı çekerek üst tarafı rahatlatıyoruz. Sonrasında ise çerçeveyi sağa doğru yatırıyoruz.

Bu aşamada çerçeveyi sağa yatırırken, alt tarafta ki fotoğrafta işaretlemiş olduğum yere dikkat edin. Çünkü bu kablo, fiber optik ışıkların renk aldığı rgb plakasına güç veriyor.

Üst fotoğrafta işaretlemiş olduğum kabloyu hafifçe sağ sol yaparak çekerseniz zarar görmeden çıkacaktır. Bu şekilde ;

Çerçeveyi söküp led güç bağlantısını ayırdığımıza göre artık fiber optik kablo değişimi yapabiliriz. Eski kablo ile artık bir işimiz olmadığı için düz tornavida yardımı ile fotoğraflarda gösterdiğim şekilde çıkartabilirsiniz.

Sadece kabloyu sökmeye çalışırken tornavida ile zorlamayın ve tornavida ile kabloyu yuvasından kaldırdıktan sonra birden çekmeyin. Tırnakları kırma riskiniz çok yüksek aşırı güç uygulama durumunda.

Artık kablo değişimini rahatlıkla yapabilirsiniz.

Yeni kablo ölçüsünü ise şu şekilde almanız daha mantıklı ve sağlıklı olur;

Eski kablolarınızı olabildiğince düz bir hale getirerek yeni takacağınız kablo ile yan yana koyup kesim yaparak en sağlıklı sonucu alabilirsiniz.

Kabloya zarar vermeden kesimi ise işlevini kaybetmemiş bir falçata içerisinde ki jilet ile düz bir baskı oluşturarak kesebilirsiniz. İleri geri şeklinde kesim yapmak kabloyu zedeleyecektir.

Kablo değişimi yapıldıktan sonra ise sökerken yapılan işlemler tam tersi olarak yapılır.

Sadece dikkat edilmesi gereken 2 kısım var;

1. sökmüş olduğumuz güç kablosunu geri takmamız gerekmekte.
2. Sonrasında ise çerçeveyi nasıl çıkarttıysak tam tersi şekilde takmamız gerekmekte. Yani önce alt tarafı değil, üst tarafı yuvasına oturtup fan yapraklarına zarar vermemek gerekli.

Dipnot; Ön çerçeveyi tutan toplamda ki 6 adet vida arasında boyut farkı mevcuttur. 3 adet kısa ve 3 adet uzun olarak, bu vidalardan kısa olan 3 adet fanların üst tarafında ki yuvaya takılacak. Uzun olan 3 adet ise çerçevenin alt tarafına takılacak.

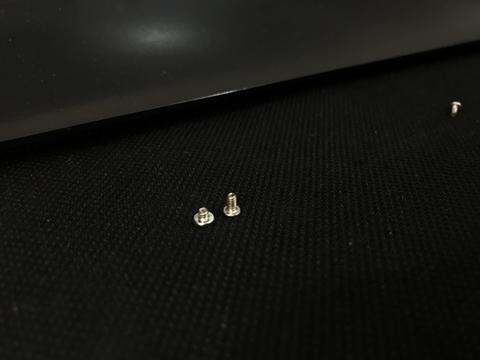

Alt tarafta ki fotoğrafta bu farkı görebilirsiniz ;

Solda ki vida kısa yani fanların üst tarafına takılan, sağda ki vida ise uzun yani alt tarafa takılacak olan.

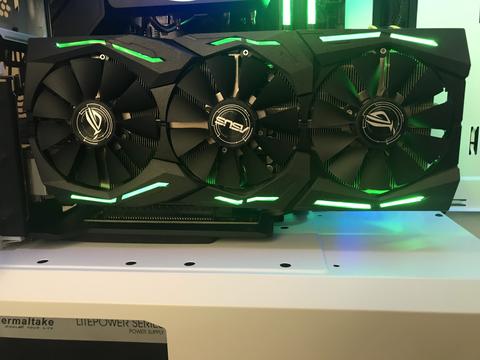

Her şeyi eksiksiz ve doğru yaptıysanız eğer ki ekran kartımızın alacağı son görünüm ise şu şekilde;

Hocam öncelik olarak olumlu yorumunuz için teşekkür ederim. Kartın ön yüzeyi gerçekten hoş fakat dediğiniz gibi işlevsellik ne yazık ki sıkıntılı bir durumda. Çözüm olarak belki bu fiber optik led yerine çerçeve içerisinde biraz oynama yaparak ek alan oluşturmayı düşünebilirsiniz ve bu oluşturduğunuz alan için de custom proje yapan arkadaşlar var forumda. Onlara bir led plaka yada içerisinde kullanılan fiber optik led benzeri boyutlarda bir custom proje yaptırabilirsiniz ancak kablolama aşaması sıkıntılı olacaktır. Aklıma sadece bu fikir geldi söylediklerinizi göze alarak, onun dışında bir çalışma yapmak kartı ciddi anlamda vasat hale getirebilir duruş olarak.

@apilas

Merakla beklemedeyim hocam, umarım daha iyi ve ideal bir fikir bulabilirsiniz. Danışmak istediğiniz ve yardımcı olabileceğim bir şey olur ise pm her zaman açık. Görüşmek üzere

Eline emeğine sağlık güzel çalışma olmuş.Bende 2. el strix rx580 aldım aynı sorun var demekki sizin yazıyı okuyunca gördüm.

Bir elden geçirip konrol etmek lazım.Olmadı sizeden yardım isteriz artık.

Çalışmalarınızda başarılar dilerim.

Öncelikle güzel yorumunuz için teşekkür ederim hocam. 3 fanlı strix kartların kaçınılmaz bir sorunu ne yazık ki bu. Yardım edebileceğim bir konu olur ise pm üzerinden yazmanız yeterli   Değişim yapmak istiyor ve kabloyu da TR içerisinde bulamıyorsanız profilimde ki ilanlardan inceleyebilirsiniz, stoklu olarak satışını yapmaktayım. hem sizin için hemde konuyu okuyan farklı arkadaşlar için yazıyorum bu kısmı.

Güzel bir konu olmuş, Emeğine sağlık.

Ben zaten bu modelin hastasıyım. Favorilere attım hocam. Eline emeğine sağlık. Çok güzel olmuş.

Güzel yorumlarınız için teşekkür ederim

Türkiye içerisinde fiber optik kabloları bulabileceğim bir yer var mı acaba?

Türkiye içerisinde 4mm olarak satış yapan hiçbir yer bulamamıştım maalesef. Aliexpress üzerinden tedarik edebilirsiniz.

Teşekkürler.

Paylaşım için teşekkürler. kabloyu nerden bulabiliriz??

ÖM ile geri dönüş sağlandı ve son stoğumda bitmiş bulunmakta. İlerleyen süreçte konuya denk gelen arkadaşlar için Aliexpress üzerinden PMMA Fiber Optik Kablo olarak 4 MM boyutunda satın alım yapabilirler.
