Arduino Kullanıcıları Kulübü (+42 sayfa olduk!) (10. sayfa)

quote:

Orijinalden alıntı: kasirga_

Grbl nin kabul ettigi kodlari degistirmek icin kütüphane dosyalarını incelemeniz lazım ne yazık ki.

quote:

Orijinalden alıntı: SéRD@R ~

Benide ekle usta,
2 tane Arduino MEGA 2560 R3 var.

Ayrıca BURADA arduino kullanarak yaptığım bir proje var.

quote:

Orijinalden alıntı: designr

quote: Orijinalden alıntı: kasirga_ önce kodları görmek lazım ide ile gönderdiğin. açık kaynak olduğuna göre her türlü şekillendirilir o kodlar.

motorları çalıştıracak grbl kodları bunlar sadece library include

#include <config.h>
  #include <coolant_control.h>
  #include <cpu_map.h>
  #include <defaults.h>
  #include <eeprom.h>
  #include <gcode.h>
  #include <limits.h>
  #include <motion_control.h>
  #include <nuts_bolts.h>
  #include <planner.h>
  #include <print.h>
  #include <probe.h>
  #include <protocol.h>
  #include <report.h>
  #include <serial.h>
  #include <settings.h>
  #include <spindle_control.h>
  #include <stepper.h>
  #include <system.h>

benim grbl'e geçmeden önce joystickle dc motor çalıştırdığım kodları varsayımla değiştirdim. if kontrollerinin arasında dc motoru döndüren kodlar vardı oraya şimdi benim serial monitorden elle yazıp sende basmış gibi gönderebileceğim komut gerekli

//Joystick yön tanımlamaları
  int JoyStick_X = 1; //x
  int JoyStick_Y = 0; //y

  void setup()
    {
      pinMode(JoyStick_X, INPUT);
      pinMode(JoyStick_Y, INPUT);
      Serial.begin(9600);
      Serial.println("Joystickle Motor Kontrolü");

     }

  int i;

  void loop()
    {
      int x,y;
      x=analogRead(JoyStick_X);
      y=analogRead(JoyStick_Y);

        //Motor1 Joystick Yatay Kontrol
        if (y > 600)
          {
            Serial.write(Y1); // Y Motorunu + döndürecek Gcode
          }

        if (y < 400)
          {
            Serial.write(Y-1); // Y Motorunu - döndürecek Gcode
          }

        //Motor2 Joystick Yatay Kontrol
        if (x > 600)
          {
            Serial.write(X1); // X Motorunu + döndürecek Gcode
          }

        if (x < 400)
          {
            Serial.write(X-1); // Y Motorunu - döndürecek Gcode
          }
  }

quote:

Orijinalden alıntı: designr

Orijinalden alıntı: tecevit


Selam,
Proje listeme ekledim, vaktim olursa bakmak isterim.

Bende de 3 step motor + RAMPS + PS3 joystick + Wii nunchuck(?) var ..

İyi çalışmalar.

joystick yerine farklı bir yöne döndü proje. pc bağlantısı olmadan sdcard shield ile sdkartta ki gcode dosyasını işleyecek. bunun için iki arduino gerekiyormuş. birine motor sürücüleri ve motor diğerine sdkart shield takıp serial ile gcodeu passleniyormuş. bir iki proje buldum fakat detaylı inceleyemedim onlar da detaylı anlatım yapmamış tam olarak.

ramps ile cnc yapılabiliyor mu ? eğer grblden iyiyse ona geçiş yapabilirim.

Alıntıları Göster

quote:

Orijinalden alıntı: tecevit

Selam,
GRBL e göre nasıldır bilmiyorum, ama tek arduino ile de CNC+SD kart yapılabiliyor. Tabii biraz daha karışık olur.

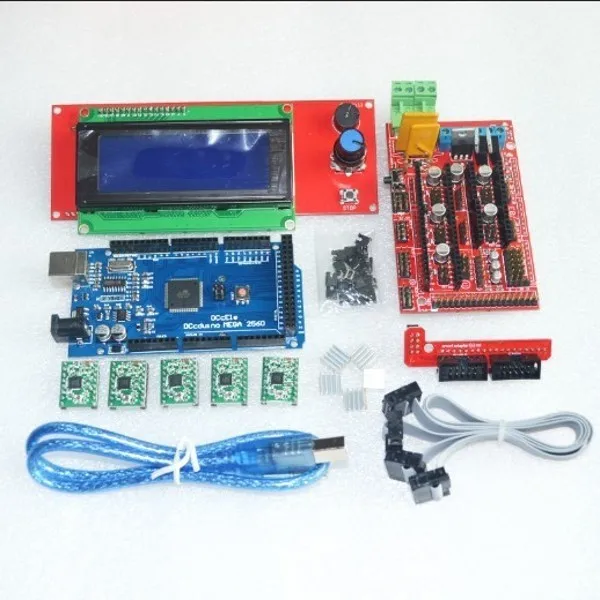

Şu gibi kitlerde SD kart+LCD+Stepper driver var :

aliexpress.com

US $24.0 |1pcs Mega 2560 R3 + 1pcs RAMPS 1.4 Controller + 5pcs A4988 Stepper Driver Module /RAMPS 1.4 2004 LCD control for 3D Printer kit-in Integrated Circuits from Electronic Components & Supplies on AliExpress

http://www.aliexpress.com/item/1pcs-Mega-2560-R3-1pcs-RAMPS-1-4-Controller-5pcs-A4988-Stepper-Driver-Module-1pcs-2004/1487027133.html

Alıntıları Göster

quote:

Orijinalden alıntı: xEvaNeSx

Arduino ailesinin en "hazır ol"da bekleyen üyesi.

Alıntıları Göster

quote:

Orijinalden alıntı: tecevit

Selam,
GRBL e göre nasıldır bilmiyorum, ama tek arduino ile de CNC+SD kart yapılabiliyor. Tabii biraz daha karışık olur.
Şu gibi kitlerde SD kart+LCD+Stepper driver var :

http://www.aliexpress.com/item/1pcs-Mega-2560-R3-1pcs-RAMPS-1-4-Controller-5pcs-A4988-Stepper-Driver-Module-1pcs-2004/1487027133.html

quote:

Orijinalden alıntı: SéRD@R ~

Videodaki araç yaklaşık olarak 500-600tl ye mal oldu bana.
2 tane Arduino Mega, APC220,
2 tane 330Watt DC motor sürücü,
5 Amper 14.4 Volt lithium polymer pil,
2 tane tanesi 100 Watt redüktörlü DC motor,
4 tane tekerlek,
silikon kabloların fiyatı söylemiş olduğum rakam.
Kasasının işlenmesi, jantlarının yapılması, baskı devre malzemeleri (Arduino Mega'lar için yapmış olduğum Shield'lar) filan bu tutarın içine dahil değil.

quote:

Orijinalden alıntı: designr

quote: Orijinalden alıntı: tecevit Selam, GRBL e göre nasıldır bilmiyorum, ama tek arduino ile de CNC+SD kart yapılabiliyor. Tabii biraz daha karışık olur. Şu gibi kitlerde SD kart+LCD+Stepper driver var : http://www.aliexpress.com/item/1pcs-Mega-2560-R3-1pcs-RAMPS-1-4-Controller-5pcs-A4988-Stepper-Driver-Module-1pcs-2004/1487027133.html

ben 3d print ya da 3d milling değil de 2 boyutlu kesim için düşünüyorum. bu rampsi hangi arayüzle kontrol ediyoruz pcye bağlıyken, referans, limit ve makine boyut ayarlamaları yapılabiliyor mu ?

quote:

Orijinalden alıntı: Kodperest

benide ekleyebilirsiniz.
uno ve mega var

Alıntıları Göster

quote:

Orijinalden alıntı: Meisterstück

Hocam nereden aldığınız ve ne kadara aldığınızı söyler misiniz ?

quote:

Orijinalden alıntı: MCErgun

Aliexpress 11.11 festivaline çok az kaldı. Hangi satıcılar mimli arduino konusunda? Ayrıca shenzen keyes diye bir satıcıdan hem uno hem mega almayı düşünüyorum. Ürünleri kendi markasını basıp satıyor en azından, bir de arduino sensör kitlerinin çoğu keyes marka olunca bunda karar kıldım. Bilgisi, fikri, tecrübesi olan var mı bu konuda?
