Philips FW535C

Merhaba,

Elimde babamın 1998de aldığı Y kuşağı Philips FW535C müzik setim var. 1985liyim..

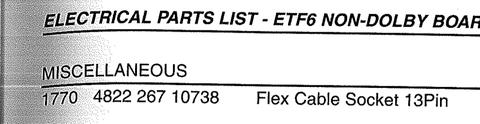

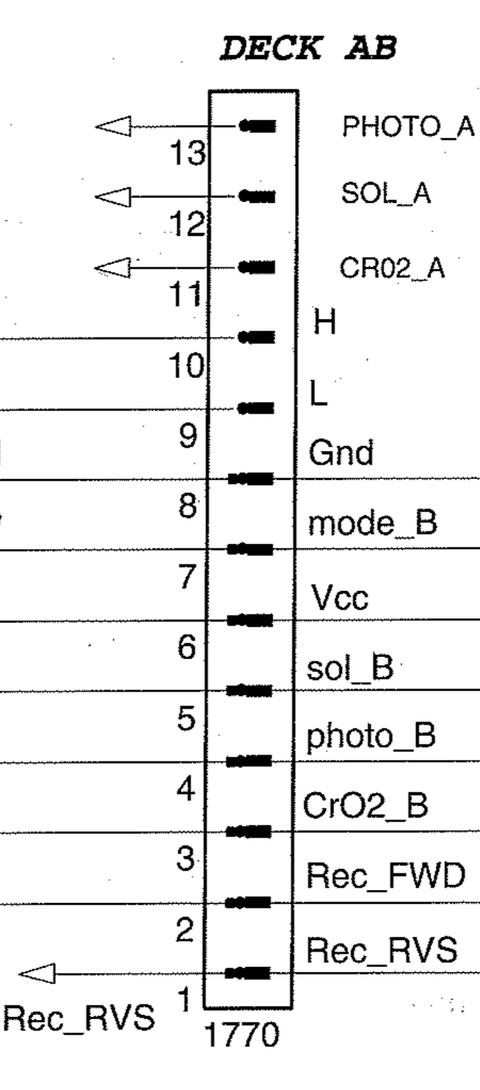

Diagramların linki:

https://drive.google.com/drive/folders/1MdnmyaVMg5RWI_CsqDCoWdldYVZE2xL_

2 haftadır uğraşıyorum. Torx T10 uç bulana kadar canım çıktı, arkadaki amfisi 15cm uç istiyor, tekli satan da yok gittim torx set aldım ve philipse sesli sövdüm :) lanet vida yani neyse...

Yapmak istediğim Bluetooth modülümü bağlamak, R L G amfiye vermek ve 5v ile beslemek. Kılavuzlara baktığım zaman firma demiş ki.

Aux kullanımında tüm ses kontrolleri aktif (DBB, DSC falan) dinamik bass, dinamik surround, EQ vs..

Tape cd 12v cd ek kartında 5v var. Amfide de 5v ve psudan gelende de 5v var. Amfi bu:

Amfideki 1211 diagramı:

Psudan gelen 1207ye(kartın ortasındaki 10 pin) giren doğrulmuş dc akım:

vs vs. Bu şekilde 5vları bulabiliyorum ama sıkıntım şu:

Radyo kapalıyken demo modu, saat modu vs olduğundan standby beklemede duruyor, tamamen kapanmıyor (kumandalı). Ben BT modülümü nasıl standby olmadan kapa aç yaparım(BT modül gücünü tamamen kesmek)

Eğer mümkün değilse illa BT modülüne aç kapa buton mu ekleyeyim? Sürekli açık olunca saatlerce 5v yakacak sanırım kapanmayacak..

Çok iyi anlayan birisi cevaplayabilir mi? Standby olmadan tamamen gücünü kesmek istiyorum radyonun kapama tuşuna basınca.. diagramların linkini sayfa başında drive attım.

Ortam bu:

Kasasına kadar söktüm 25 yıllık tozu temizledim... Bu arada CD Tape kullanmayacağım komple söktüm. Geri takmayacağım.

bu tür ürünler, yaşlandıkça (hem cihaz hem sen) değere biniyor. kullanmasan da cd ve teyp kısımlarını faal hale getirip takmanı tavsiye ederim.

Enerjinin kesildiği yerlerden anahtarlama yapılabilir. Kapandığıdna nerelerden kesilmekte enerji ?

MüzikSeti STANDBY konumunda iken, cihaz üzerinde zaten elektrik sarfiyatı vardır.

Kumandalı tüm cihazların ( TV , Müzik seti ,Bilgisayar, havalandırma fan, elektrik süpürgesi, klima vs.vs..) power kartları aktif olarak çalışmaktadır. Cihazlardan tamamen elektrik kesilmemektedir. 5 V dc nin modüldeki elektrik sarfiyatı önemli değildir.

Bunu bilmelisiniz.

Müzik seti tadilatını yine de düşünüyorsanız,

Soru :Elektronik bilginiz ve multimetre var mı?

Cevap

Evetse; uzun çalışma gerektiren elektronik müdahale ve komponentlerden (diyot, Transistör, direnç, röle) den oluşan devre yapılacak.

hayırsa ;

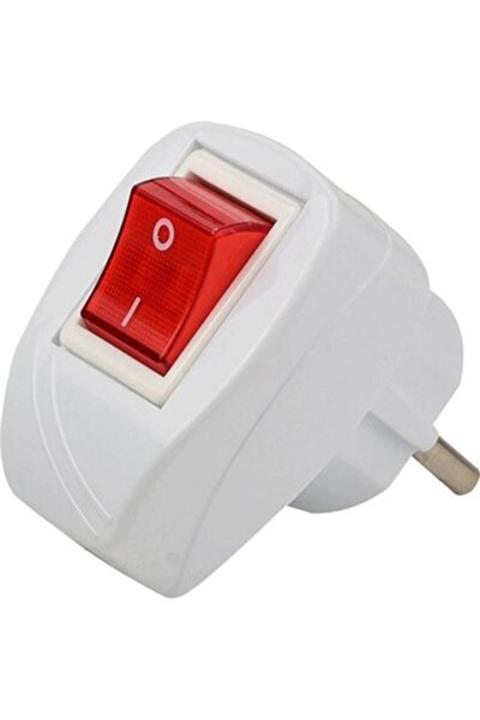

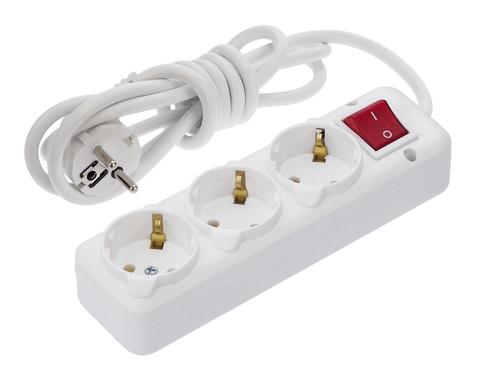

Pratik yöntem: Anahtarlı fiş/priz den müzik seti çalıştırılır. gerekmedikçe anahtardan set kapatılır( dolayısıyla BT modül de kapanmış olur.)

Veya

Anahtarlama nereden yapılmalı ?

Soru anlaşılmadı.

Sağolasın ama CD ve Teyp iptal edeceğim. Parçalarını satarım sanırım.

Şemadan nerelerde işlem yapacağınızı yazarım da,..

Multimetre var mı?

Şemadan yazdığım yerlerdeki voltajları ve bağlantıları kontrol edebilecek misiniz?

Komponentlerden devre kurulacak şema olarak buraya ekleyeceğim.

Şemaya bakıp komponentler den devre kurabilecek misiniz?

Müzik setini çok dağıtmışsınız, tekrardan hatasız toplayıp çalıştırabilecek misiniz?

Ben şöyle düşünürdüm.

Pratik olarak

Tekli anahtarlı fiş ile müzik setini ve BT modülü kontrol ederdim.

Siz yine devre kurmak niyetindeyseniz,

Hazırlıklarınızı tamamlayın, yapmanız gerekenleri yazarım.

Kolay gelsin.

@dfk24

Lütfen siz yardımcı olmayın Muhsin bey, Pdfsine kadar attığım kılavuz varken ölçmek mantık işi değil. Bozuktur, kontrol amaçlı ölçülür, bir yeri hatalıdır onu anlarım. Devresi belli, pcbsi belli, pinleri belli, devre elemanları belli. Neyi neden ölçeyim bana mantıklı gelmedi. Üslubumda da birşey yok, hakaret, küfür, sataşma yok. Anlamıyorum ve/veya uğraşmak istemiyorum deyip veya hiçbirşey yazmadan konudan ayrılabilirdiniz onu diyeceğinize...

Doğru söylüyorsunuz, bir rıza duası almak bu kadar zor. Dediğiniz gibi para vereceğim desem koşa koşa gelirsiniz, siz de haklısınız. Cihazı da ne yapacağımı iyi bilirim. Dekor yapıp yapmayacağımı size sormadım, sormayacağım da... Lütfen siz de yardımcı olmayın. Teşekkürler.

Sakin olun. Diğer forumdaşlarımız da tabii. Yıllaaaar sonra cevap gelen konular vardır herkesi hayrette bırakır ya, onları düşünün. Hemen sonuç çıkmayabilir. Ezbere cevap verebilecek kişi çok olmuyor ve uzun diyagramları incelemek zor olabiliyor.

Sayın @muhsin kamer bu tip tetikleme sinyalinin nereden alınabileceğini sormuştum. Röle için gereken enerjiyi sağlayabilecek ve ya transistörü aktifleştirebilecek. Ve ve ya direk 5V çıkışı verip işi çözecek.

Konular tüm dünyaya açık. Şahsileştirmeyelim. Cevapları bir kişi için değil tüm internet ortamı için verelim. Aranılan koddaki devre bulununca sayfayı çevirmek için uğraşanları bilmez misiniz ?

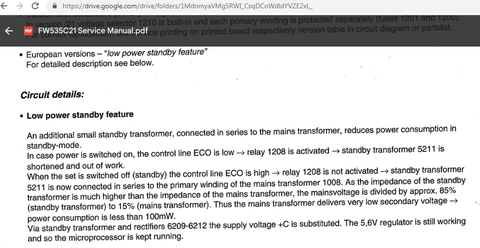

Standby halinde; ECO hatı HIGH, 1208 rölesi pasif, 1008 ana trafosuna empedansı çok daha yüksek 5211 trafosu eklenerek çekilen akım fazlasıyla azaltılmış. 5,6Volt regülatörün çalışır halde kalıp mikroişlemciyi enerjilendirmeye devam ettiği yazılı.

Power'a basılınca; ECO hattı LOW, 1208 rölesi aktif, 5211 standby trafosu pasif.

Daha başka özellikler de var bununla ama basitçe fikir açısından;

Power anında aktifleşen 1208 rölesi, normal bir röle ise ve hatta kullanılmayan kontak ucu varsa, işi rahatlıkla çözer. ECO hattına PNP transistörle tetikleme devresi eklemek farklı bir çözüm olur. Tabii cihazda direk istenen 5Voltu verip kapandığında da kapanan bir hat vardır ve hiç uğraşmadan kullanılabilir. Eğer 12Volt gibi yüksek bir gerilimde bu özellik sağlanırsa, 7505 tipi basit regülatörlerle bu gerilim 5Va çekilebilir.(uygun olur mu kontrol etmek gerek)
