Fm trasmitterin anteni????????
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
3 Misafir (1 Mobil) - 2 Masaüstü,
1 Mobil
1 Mobil
Giriş
Mesaj
-
-
-
Muhtemelen LCD nin olduğu karttadır. O kartın alt ve üst fotoğraflarını çekebilirseniz bulmamız daha kolay olacaktır. O devredeki FM verici entegresinin adını bilebilirsek iş çözülecektir. Çakmak girişine yakın olan kart sadece bir DC-DC konvertör devresi...
Saygılar. -
Zor olmakla beraber yapılabilir. Daha önce benzeri şemaların linklerini verdim diye hatırlıyorum ama
-
Çok yüksek bir ihtimalle , daha önce konusu geçen entegrelerden birini kullanıyordur ve bu durumda bu cihaza da uyacaktır o devreler.
-
quote:
Orijinalden alıntı: untayk
Muhtemelen LCD nin olduğu karttadır. O kartın alt ve üst fotoğraflarını çekebilirseniz bulmamız daha kolay olacaktır. O devredeki FM verici entegresinin adını bilebilirsek iş çözülecektir. Çakmak girişine yakın olan kart sadece bir DC-DC konvertör devresi...
Saygılar.
Öncelikle ilgilendiğiniz için teşekkür edereim. Söylediğiniz gibi Lcd'nin olduğu kartın, ön ve arka resimlerini çektim. Bu cihazın anten görevi gören yeri neresiyse, o noktaya kablo lehimlesek, arabada kullanırken oluşan cızırtılar giderilebilir mi?

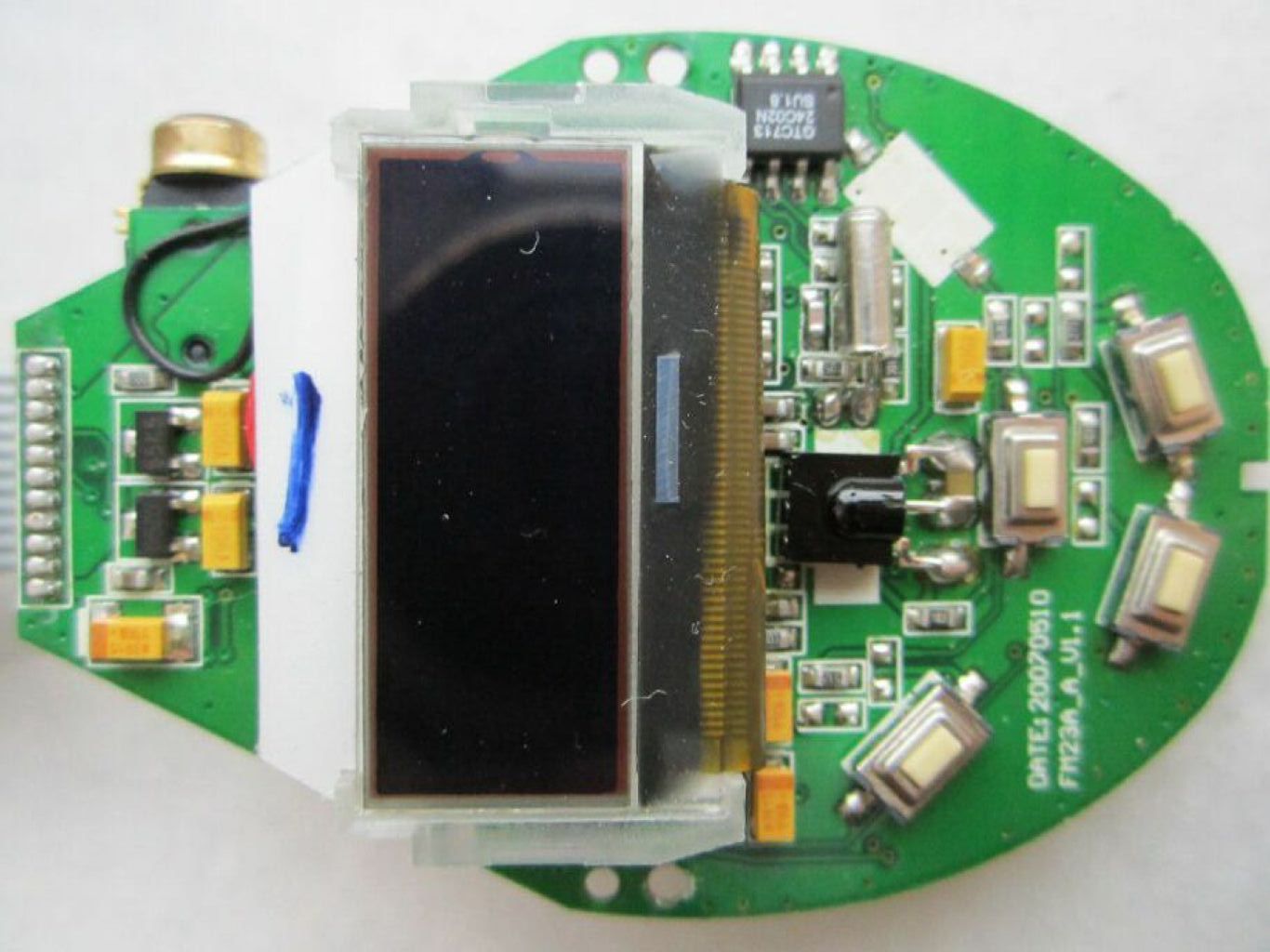

Kart önden bütün olarak:
-

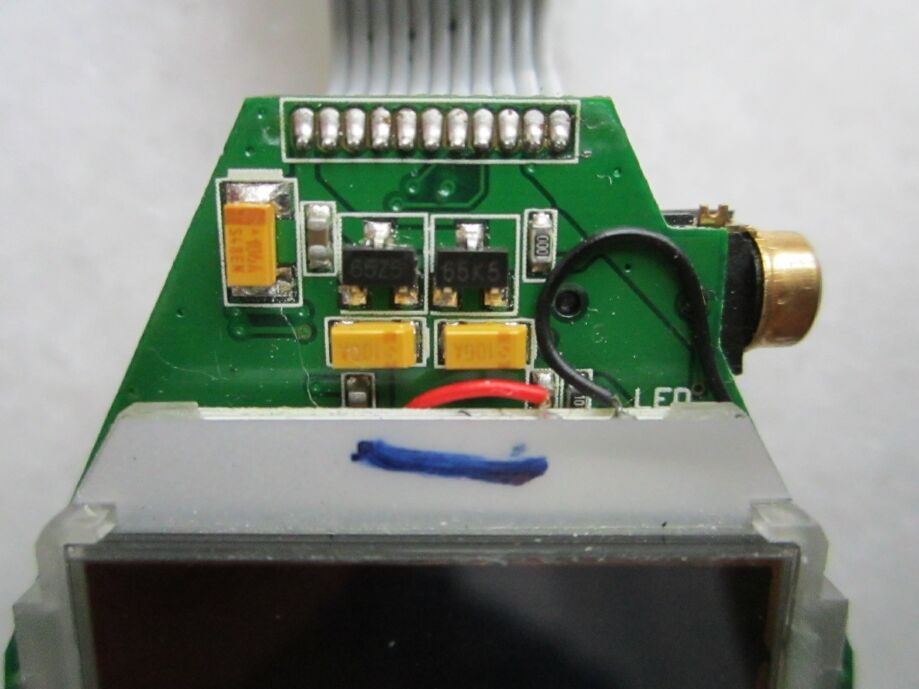

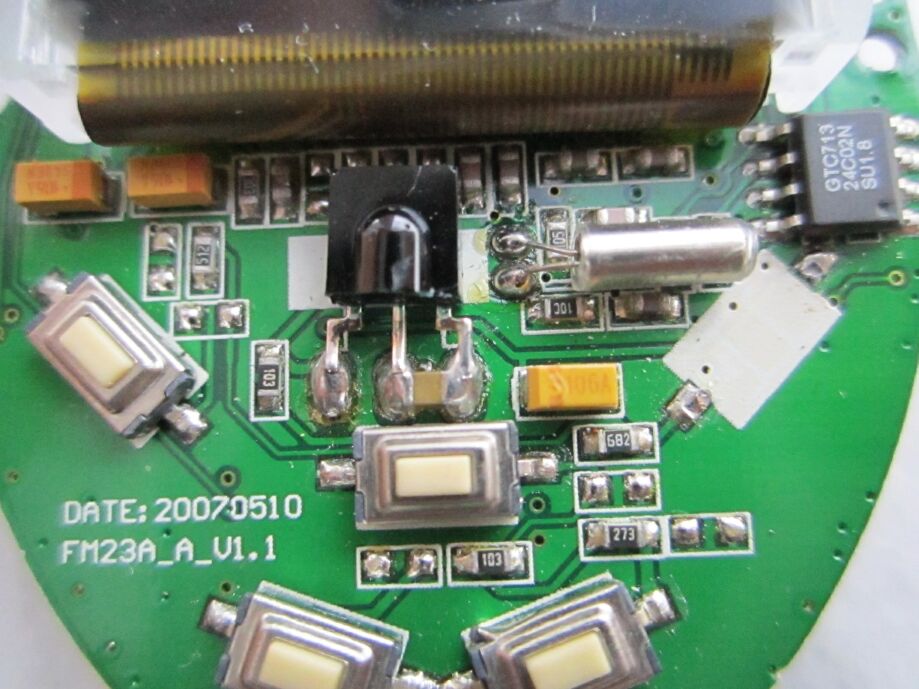

Yine ön bölümü iki yarım parça olaraka çektim, daha net görebilmek için...
-

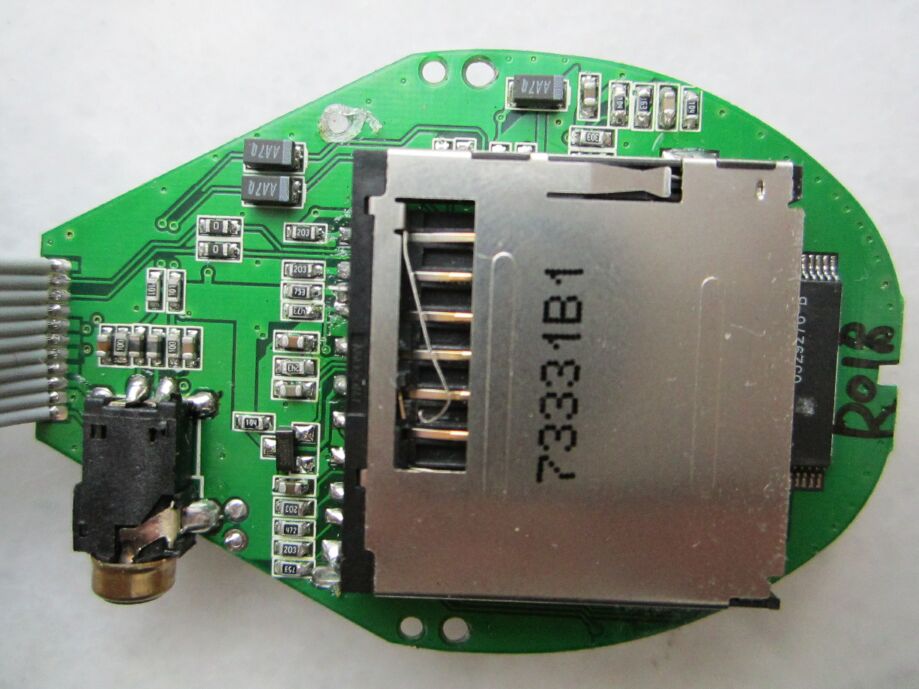

LCD'nin bulunduğu kartın arka kısmı, yinr bütün olarak:
-

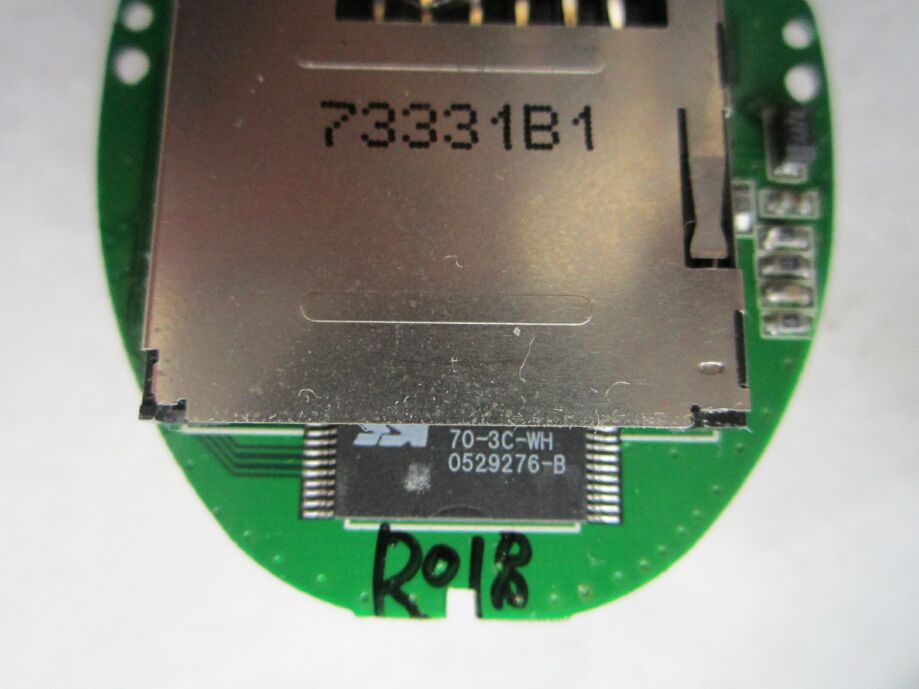

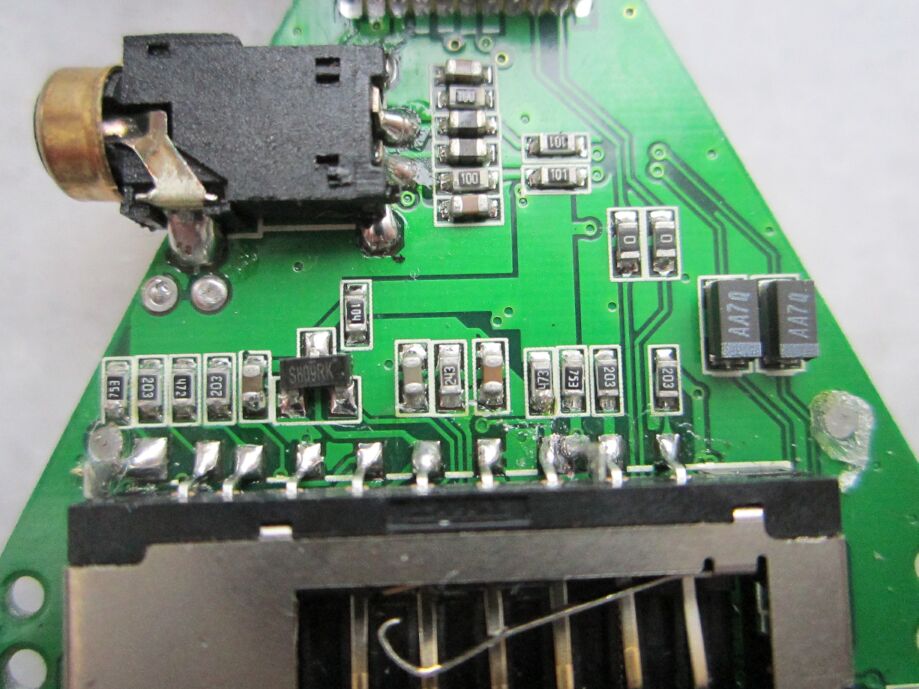

Arka kısmıda net görmek için iki parça çektim...
-

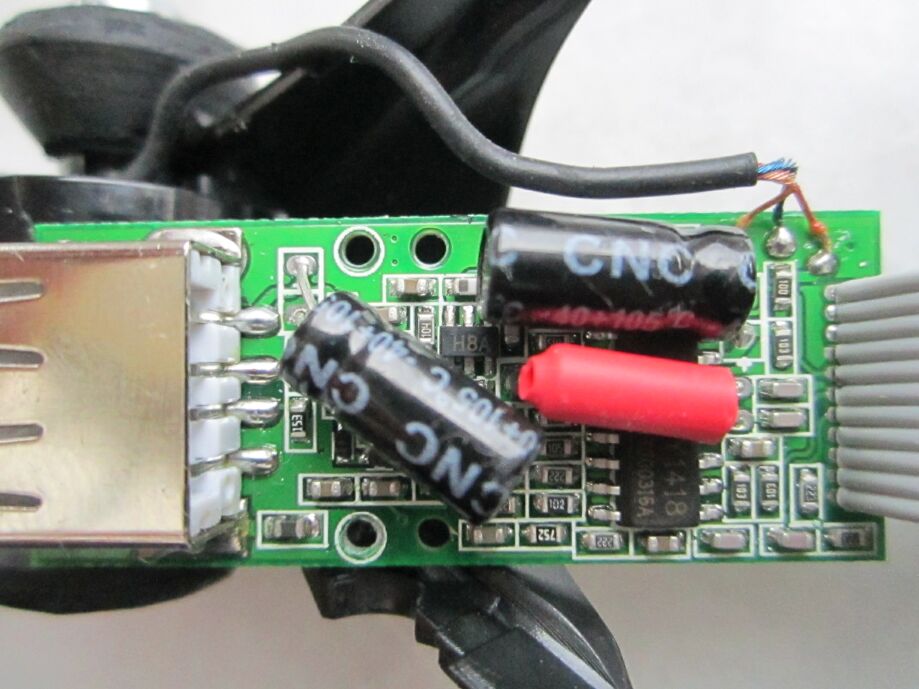

Bunlarda cihaza usb belleğin bağlandığı kartın ön ve arka fotoğrafları:
-
Demekki bu aletten anlayan yok. Neyse sağlık olsun... -
quote:
Orijinalden alıntı: zafer8888
Bunlarda cihaza usb belleğin bağlandığı kartın ön ve arka fotoğrafları:
Şu entegre nedir 1418 ile biten? -
Selamlar.
Ahapan arkadaşımızın dedikleri gerçekçi. Çok aşırı bir fark olacağını düşünmemelisiniz. İstanbul Çamlıca gibi aşırı güçlü vericilerin civarından geçerken bu cihazlar tamamen çökmekte ( denenmiştir )
http://www.alldatasheet.com/datasheet-pdf/pdf/130960/ROHM/BH1418FV.html
http://www1.futureelectronics.com/doc/ROHM/BH1418FV-E2.pdf
Bir kısmı görünen entegre BH1718FV adlı ROHM firmasının entegresi olmalı.
Hemen solunda az yukarıdaki malzeme de :
http://www.lrc.cn/data/pdf/LSBTH10T1G.pdf
adlı dual VHF-UHF transistör olmalı ( H8A olarak kodlanmış 6 pinli malzeme ! ). Çok yüksek bir ihtimalle , BH entegrenin RF çıkış ucu olan 99dBuV luk ortalama çıkış seviyesini ( yani -7.989700043360182 dBm lik , yani yaklaşık 158.8656469448566 mikroWatt lık !!! ) çıkış seviyesini arttırmak için kullanılmış olmalı bu H8A denilen malzeme. Linkteki gibi birşey olmalı yani :
http://www.eleccircuit.com/wp-content/uploads/2008/01/ramsey-25-ba1404-stereo-fm-transmitter.jpg
Bu durumda sizin yapmanız gereken şey , bu transistörün kollektör bacaklarından birinden alınması gereken RF sinyalini takip etmek. Eninde sonunda bu çıkış , ya sağ tarafta görünen kablo uçlarından birine gitmek ( ki yüksek ihtimalle şase olan uca bir smd sabit kondansatörle gidecektir. Şase de bir bobinle devrenin şasesine bağlanacaktır tahminen ! ) , ya da pcb de anten olarak kullanılabilecek uzunca bir yola gidecektir. Oradaki o büyük kondansatör ve muhtemelen kristal olan kırmızı kılıflı malzeme görüşümüzü engellediğinden ancak bu kadar yardımcı olabiliyoruz. Şayet anten olan ucu bulabilirseniz , bu ucu daha uzun bir kablo ile destekleyebilirsiniz. Ancak unutulmaması gereken 2 husus var :
1. Aracın içerisindeki bu kablo , bir nevi Faraday kafesinin içerisinde bulunacağından , aracın dışındaki antene çok fazla bir etkisi olmayabilir.
2. Şayet oto radyonuzun anten soketini çıkartıp , sadece bu cihazı kullanmak isterseniz , sonuç sizi şaşırtacak kadar iyi olacaktır.
.............................
http://www.fmthaielectronics.com/showdetail.asp?boardid=3696
http://www.fmthaielectronics.com/showdetail.asp?boardid=3535&pg=6
http://ecdz.net/ec18.htm
http://www.dzdlt.com/radio/2010071725894.html
http://www.fmdiy.com/uploadfile/gif/2007-1/2007128205642507.gif
http://www.elchn.com/uploads/allimg/100803/1A9333327-5.jpg
http://hem.passagen.se/communication/ipod.html
http://3.bp.blogspot.com/_oH9cuSJx7ZY/R_Os8JURhTI/AAAAAAAAASY/-rJDX-UFqQA/s1600-h/FMtXSt.png
Bu kısım da certy kardeşimiz için. Gözüne kestirdiğin birşey varsa derhal yardımlara başlayalım
Saygılar.
< Bu mesaj bu kişi tarafından değiştirildi untayk -- 30 Ekim 2012; 23:44:42 >
-
Gayet iyi. Profesyonel cihazlarda kullanılan bir entegre o TSA. Biraz teferruetlı gelmesin ?
-
quote:
Orijinalden alıntı: untayk
Bu kısım da certy kardeşimiz için. Gözüne kestirdiğin birşey varsa derhal yardımlara başlayalım
Saygılar.
Öncelikle untayk ve certy arkadaşlarımıza yardımlarından dolayı çok teşekkür ederim.

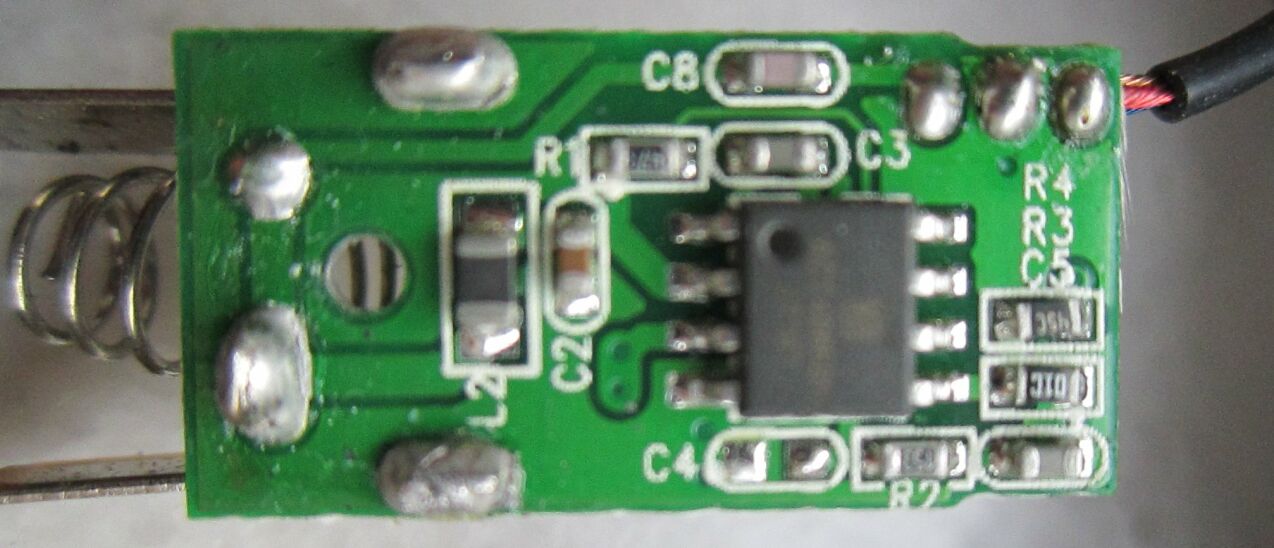

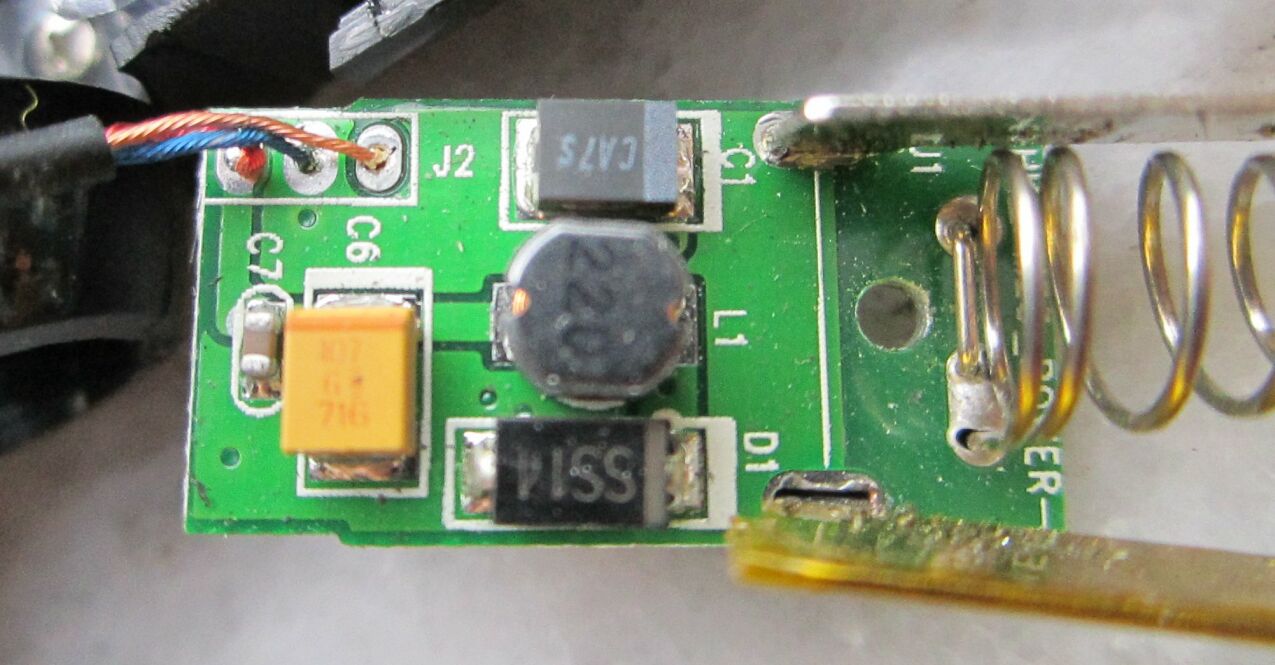

Fotoğrafta görülen siyah kablo (içinde kırmızı,mavi ve sarı renk üç ayrı kablo var), LCD ekranın bulunduğu karta eklenmeden, direk cihazı çakmak girişine taktığımız güç kartına bağlanıyor. Bu kartın önlü arkalı fotğraflarını tekrar veriyorum.
-
Kırmızı ve mavi kablolar elektrikle ilgili, sarı kablo ise H8A kodlu transistörü RF çıkışından şeseye bağlıyor. Bu durumda şase anten gibi davranıyor. Doğru anlamış mıyım? Buradan da şu sonuç çıkıyor ben bu cihazın cızırtısını kesemem.
< Bu mesaj bu kişi tarafından değiştirildi zafer8888 -- 31 Ekim 2012; 20:32:33 > -
Hayır , aksine , bir kondansatör den geçerek aartı uca RF sinyalini veriyor. Ayrıca +12VDC de bir bobinden geçerek DC-DC konvertör besleme devresine veriliyor. Bu durumda siz , ortadaki yay şeklinde olan ucun lehim noktasından bir ilave kablo çıkarak anteninizi büyütmüş olursunuz. Bu da cızırtılarınızı azaltabilme ihtimali demektir. Mümkünse bu uçtan çıkacağınız kablonun ( yani bir nevi ilave antenin ! ) diğer ucunu tamamen izole edip ( ki neticede çakmak soketine gelen voltaj olacak bu uçta ) oto cdçalarınızın anten giriş civarına yaklaştırırsanız yayılımınız radyoya daha fazla ulaşacaktır. Tabi bu söylediklerim " Kırmızı ve mavi kablolar elektrikle ilgili, sarı kablo ise H8A kodlu transistörü RF çıkışından şeseye bağlıyor. " dediğinizi doğru kabul edersek. Devreyi takip edip , sarı kabloya uşatığını gördünüzse sorun yok.
Saygılar. -
Teşekkür ederim. Pek çok forumda bu model fm transmitterleri güçlendirmekle ilgili konular gördüm fakat sizinki kadar açıklayıcı bilgiye rastlamadım.
İşin mantığını anladım. Zor kısmı eklediğim kablonun teyp anten girişine yakın konumladırılması.
< Bu mesaj bu kişi tarafından değiştirildi zafer8888 -- 31 Ekim 2012; 23:45:26 > -
yani stereo pll olarak bu cihaz kullanılabilir mi ki bu konu ayrıca dikkatimi çekti..
7 watt bi çıkış katını süremez tek başına sanırım..
çıkış gücü çok düşük gibi duruyor.
ama kaliteli ses var bazılarında low pass filtreleri dahili eq fln süper...
sürülebilir anten çıkışı bir bulunsa 10 numara 8 yıldız olur bu...
yinede bu kadar uğraşmaya deymeyebilir hazır bir pll almak en iyisi ... -
Resimdeki yayın içine ucu açılmış 3-4 cm uzunluğunda bakır kablo yerleştirdim. Kablo üzerinde elektrik bulunacağı için diğer ucunu bir parça bantla izole ettim. Fm transmitter ı toparlayıp aracımda kullanmaya başladığımda çok şaşırdım... Şu anda şehir içinde hiç bir yayın karaşıklığı olmadan ve cızırtısız müzik dinleyebiliyorum.
