9v'u 4,5v'a dirençsiz nasıl düşürürüm?
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
UGREEN Nexode Air 30W USB-C GaN Fast Charger EU Hızlı Şarj Adaptörü
https://www.amazon.com.tr/dp/B0D69Z7LH6
7 ay önce paylaşıldı
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir - 2 Masaüstü
Giriş
Mesaj
-
-
dirençleri 100 ohm yerine daha yüksek değerli seçerseniz içinden geçen akım azalacağı için daha az ısınır. _____________________________ -
quote:
Orjinalden alıntı: controller_
dirençleri 100 ohm yerine daha yüksek değerli seçerseniz içinden geçen akım azalacağı için daha az ısınır.
Direnç değeri değiştiğinde doğal olarak istediğim gerilimi de elde edemiyorum._____________________________ -
9v'u direk dirençler üzerinde geçirdiğin için ısınır 9v'u önce 7805 entegresi ile 5v düşür sonra dirençlerede yaparsan sorunun çözülür _____________________________ -

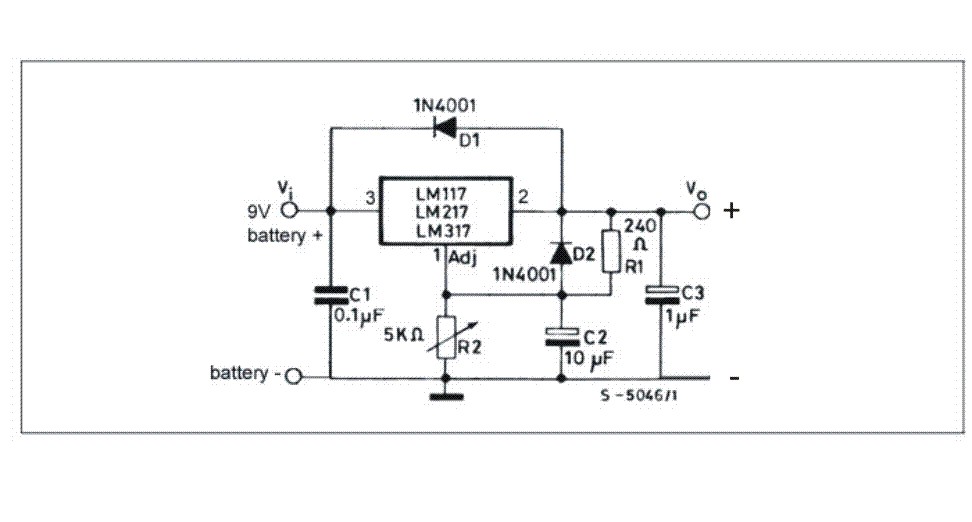

Voltajı sadece dirençle düşürmek yerine alttaki LM317 ile yapılmış devre ile düşürmen çok daha iyi olur.
R2 ayarlanabilir direnci ile istediğin voltajda kullanabilirsin.
_____________________________
-
quote:
Orjinalden alıntı: Méchatronic
quote:
Orjinalden alıntı: controller_
dirençleri 100 ohm yerine daha yüksek değerli seçerseniz içinden geçen akım azalacağı için daha az ısınır.
Direnç değeri değiştiğinde doğal olarak istediğim gerilimi de elde edemiyorum.
2 tane 100 ohm dirençtende 4.5 volt alırsın 2 tane 100 mega ohm dirençtende 4.5 volt alırsın. dirençlerin ikiside eşit olduğu sürece gerilimi ikiye böler. direnç değeri sadece çekeceğin akımı sınırlar._____________________________ -
pili ikiye bölsen
_____________________________ -
Herkese Teşekkürler Özellikle @lakiska eywallah
_____________________________ -
yalnız çıkışta 4,5volt u elde edemedik bu devreyle_____________________________ -
Hocam R2 potansiyometresi ile voltajı 1,2v ile 9v arasında ayarlayabilirsin.
Aynı devreyi ben aracımda cep bilgisayarımı (PDA) ve cep telefonumu şarj etmek için kullanıyorum.
Kesinlikle çalışan bir devre. Sorunsuzca kullanabilirsin.
Hatta R2 pot u ile tam olarak 4,5 volta ayarladıktan sonra potun bacakları arasındaki direnç değerini ölçüp, pot yerine o değerde tek bir direnç koyarsan her seferinde voltajı elle ayarlamak zorunda kalmazsın.
_____________________________ -
Eğer başka bir LM317 li devre istiyorsan alttaki dosyada yapılmış bir çok LM317 li devre var.
Belki biri tam senin istediğin gibidir.
http://www.national.com/ds/LM/LM317.pdf_____________________________ -
okey anlasıldı eywallah
