  • Yaklaşık 3 haftalık bir süreçte tamamladığımız ve oldukça keyifli olan çok özel bir otomobilin restorasyon hikayesi...

    Aracımız 2003 model VW Phaeton. Otomobil VW'in amiral gemisi, kendisi için camdan özel bir fabrika kurulmuş kolleksiyonluk bir otomobil. Otomobil 6.0 hacminde W12 motora sahip. Bu motor 12 silindir ile 420 hp güç üretebiliyor ve yaklaşık 2300 kg ağırlığındaki bu otomobilin 0-100 km hızlanması 5,5 saniye.

    Otomobil üzerinde yapılan işlemleri sizlerle tek tek paylaşacağım.


    Elektrikli Bagaj Tamiri

    Otomobil bize geldiğinde elektrikli bagajı çalışmıyordu. Yaptığımız incelemeler sonunda otomobilin bagaj kontrol modülünün üzerinde olmadığını farkettik. Bu modül aracın merkezi beyni ile bagaja ait sensörler ve butonlar arasında iletişimi sağlıyor normalde. Aracın merkezi kilit sistemiyle haberleşiyor aynı zamanda. Uzun lafın kısası günlük kullandığımız otomobillerdeki gibi basit bir sistem beklerken oldukça komplike bir sistemle karşılaştık. Sorunun çözümü normal şartlar altında oldukça maliyetliydi. Söz konusu modülün Almanya'dan özel siparişle gelmesi 3670 TL + KDV, modülün araca montaj işçiliği 500 TL civarı, montaj sonrası TR'de sadece birkaç VW servisinde bulunan özel bir bilgisayar ile adaptasyonunun yapılması 600 TL idi.

    Otomasyon sistemleri ile içli dışlı olan diğer firmamızda çalışan uzman arkadaşların desteği ile PIC devre kullanarak sorunu çözmeye karar verdik. Bagaj hidrolik pompasını ve valfleri aracın elektrik tesisatından ayırarak işe başladık. Sonrasında ise bagaj hidrolik silindirleri alt ve üst ölü noktalarına konum sensörleri monte ettik. Son olarak aracın merkezi kilit sistemine bağlı olan bagaj kontrol switchlerini bu sistemlerden ayırarak devremiz için hazır hale getirdik. Buraya kadar işin kolay kısmıydı diyebilirim.

    Gelelim işin zor kısımlarına... Güvenlik. Araç harekete geçtiğinde hızı 6km/saate ulaşınca tüm kapıların ve doğal olarak bagajın kilitlenmesi... Bu problemi çözmek için merkezi kilit modülünden şart sağlayıcı bir sinyal gerekiyordu. Söz konusu sinyale ulaştık fakat sinyal şifreli (dalgalı) olduğu için işlemek malesef mümkün olmadı. Söz konusu sinyalin alt ve üst noktalarını uzunca bir süre gözlemledikten sonra bu işi yapacak ayrı bir devre imal ederek sorunu çözmüş olduk. Diğer güvenlik problemi ise bagaj kapanırken araya el - kol veya başka bir cisim sıkışması senaryosuydu. Söz konusu durum için motorun çektiği akım değerine üst değer atadık. Bagaj kapağının zorlanması durumunda bu değer aşılıyor ve söz konusu kapanma işlemi kesiliyor. Bu güvenlik önlemlerini kartımızın son haline entegre ettik.


    Görseller ve test videosu:

    Bilgisayarda kart tasarım aşaması:

    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)

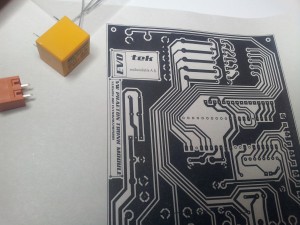

    Kartın imalat öncesi yerleşim planı

    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)

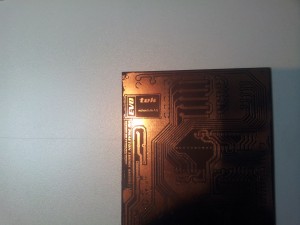

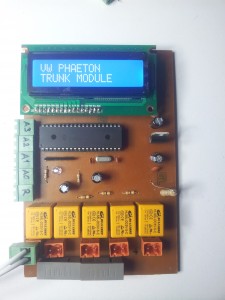

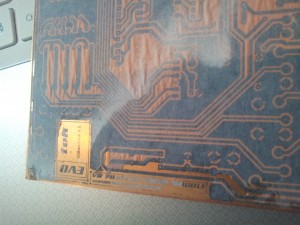

    Kart imalatı:

    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)


    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)


    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)

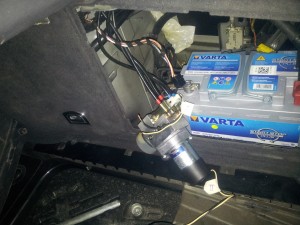

    Bagaj hidrolik pompası ve valf sistemi:

    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)

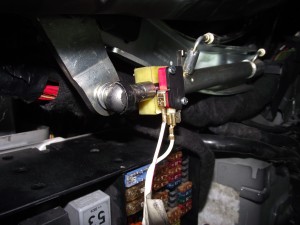

    Alt ve üst ölü nokta sensörleri:

    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)


    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)



    < Bu mesaj bu kişi tarafından değiştirildi fastcare -- 28 Ağustos 2014; 23:01:53 >







  • fastcare kullanıcısına yanıt
    restarasyon deyinci dağılmış bir araçın toplandığını düşündüm ama sadece bagajın kapağını yapmışsınız
  • Çok şey yaptık aslında ama dün vakitsizlikten yazamadım. Konuyu takip ederseniz tek tek yapılanları paylaşacağım zaman buldukça. Bu arada sadece bagajın kapağını uygun fiyata TR'de yapacak adam yok. Basit birşey değil yani :)
  • Otomobil üzerinde yapılan işlemlerden bir diğeri, soyulmuş motor boyasının yenilenmesi. Emme manifoldu üzerindeki boya zamanla kabuk kabuk dökülmeye başlamış. Otomobilin orjinal renk kodunda boya hazırlayarak özel astarımızla beraber uygulama yaptık. Öncesi ve sonrası:


    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)




  • Aracın detaylı resimleri varsa ekler misiniz? Bir de bu VW Phaeton hangi şanslı kişiye ait Türkiye'de sayılı araçlardan biri.
  • Restorasyon ?
  • TahliyeBorusu kullanıcısına yanıt
    Evet restorasyon
    • Yapay Zeka’dan İlgili Konular
    HONDA JAZZ 1.5 E:HEV MENZİL ARTTIRICILI ELEKTRİKLİ ARAÇ-STD 10 AİRBAGLİ TEK B-C-D SEGMENTİ OTOMOBİL
    9 ay önce açıldı
    Elektrikli Mercedes-Benz G580 - Tank dönüşü (G Turn) yapan araba
    7 ay önce açıldı
    Elektrikli Mercedes CLA ile 792 km menzil! Toyota C-HR+ tanıtıldı - DH Oto Gündem
    2 ay önce açıldı
    Daha Fazla Göster
  • Bazı arkadaşlar restorasyon işlemi yapıldığında illa kuru kasa kaportadan başlanarak restorasyon yapılacağını düşünüyorlar .(Konu hakkında yeteri kadar bilgili olmadıkları içinidir sanırım.) Bu otomobil için yaklaşık 16.000 TL bütçe ile aşağıdaki işlemler yapıldı. Otomobilin sahibi için bir restorasyon projesi idi. Sırf bu işlemler için otomobil İstanbul'dan Ankara'ya geldi ve yaklaşık 1 ay misafirimiz oldu. Gizlilik sebebiyle otomobilin sahibinin izin verdiği fotoğrafları paylaşabiliyorum. Arşivden denk geldikçe paylaşmaya devam edeceğim.

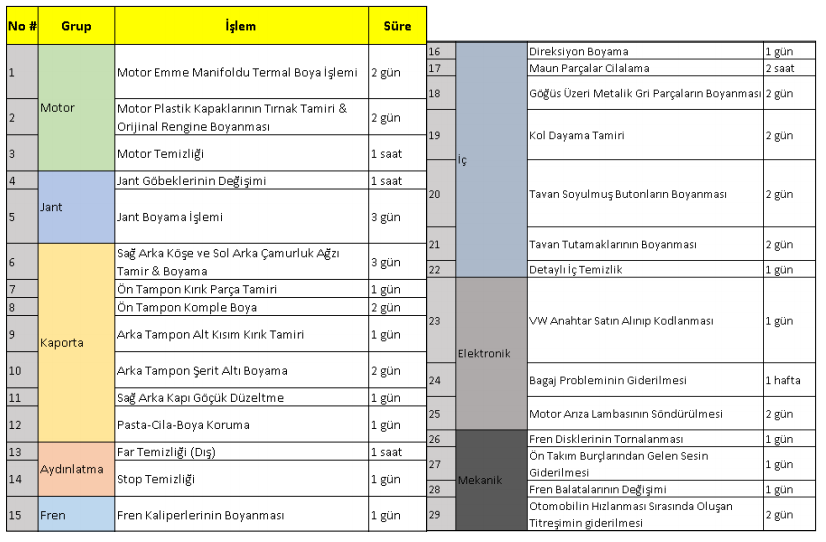

    Buyrun yapılan restorasyon işlemleri:

    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)



    < Bu mesaj bu kişi tarafından değiştirildi fastcare -- 29 Ağustos 2014; 22:04:18 >




  • takip..daha cok foto isteriz

    < Bu ileti mobil sürüm kullanılarak atıldı >
  • Bende Trabzon da bi tane gördüm şaşırdım bu nedir diye ilk kez gördüm.Baya güzel araç.

    < Bu ileti mini sürüm kullanılarak atıldı >
  • Otomobilin birkaç fotoğrafını paylaşayım sizlerle
    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care) 2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)




  • bagaj kapağı yönteminiz işin ehli ile olabilir gerçekten. Bir de böyle çok bulunmayan araçlar için bilgi de çok önemlidir. atıyorum honda civic bagaj kapağı desen 1000 tane çıkma bulur, 1000 tane de ustasını bulursunuz. Böyle araçları yolda çok az gördüm. Hatta 911 turbo yu daha fazla gördüm diyebilirim. Zor bir iş olmuş.

    bir diğer konu restorasyon kavramı. Günümüzde restore etmek deyince noktasal değil de boydan boya bir bakım-onarım anlaşılır. Veya tarihi değeri olan bir eseri Aslına uygun olarak onarmak manasında. Yayınladığınız liste uzun fakat fren kaliperi boyamasına kadar yazmışsınız ve 1 gün demişsiniz. halk arasında "şöyle bi elden geçirmek, çiziğini çarığını düzeltmek" daha yakın geliyor yapılan işe bakılınca :)

    elinize sağlık. Paylaşım için teşekkürler.




  • Sizi takip ettikçe, Discovery Channel'daki GasMonkey's izlemiş gibi oluyorum.Yok mu o tarz tv programı düşünceniz ?
  • Gercektende süper bır araç süper bır ıs olmuş bır phoeton bu sonuçta gercektende böyle ısın ehlı kısılerı bulmak zor bu pıyasada...
  • Elit bir araç gerçekten phaeton.
  • Araç paşaoğlunumuş 53.000 usd fiyat biçmişler malum sitede. İyi para valla
  • metock kullanıcısına yanıt
    Desifre ettiniz
  • fastcare kullanıcısına yanıt
    Hocam bu aracı çok seviyorum da şu sol ayak dayamın üzerindeki yer motor kapağını mı açıyor ?
    O varken ayak dayama nasıl kullanılacak ?
  • quote:

    Orijinalden alıntı: metock

    Araç paşaoğlunumuş 53.000 usd fiyat biçmişler malum sitede. İyi para valla

    hocam 450 hp diye belirtmişler orada



    < Bu mesaj bu kişi tarafından değiştirildi maxiromulus -- 4 Eylül 2014; 13:17:38 >
  • O pedal el freni görevi görüyor. Fotoğrafta üst üste duruyor ama o pedal kenarda ufak bişey. Bu fotoda daha iyi anlaşılır.

    2003 Volkswagen Phaeton 6.0 W12 420hp Otomobil Restorasyon & Elektrikli Bagaj Tamiri (Fast Care)



    < Bu mesaj bu kişi tarafından değiştirildi LiveForSpeed -- 4 Eylül 2014; 16:01:51 >
    •
