Zen3'te Curve Optimizer Nasıl Ayarlanır?

Arkadaşlar merhaba,

İlk kez bir Amd işlemci kullanıyorum. OC işlerini ise en son İntel'in 2500K ve 2600K işlemcileri döneminden bu yana pek kurcalamadım. Yaklaşık 1 ay önce 5600X işlemcili bir sistem topladıktan sonra işlemcinin potansiyeline bakmak için bir iki deneme yaptım. 4,8 GHZ 1,35V ile açtı ancak sıcaklıklar kabul edilebilir seviyenin üzerindeydi. Testleri yarıda bıraktım. Sabit 4,6 GHZ ise 1,275V ile gayet stabil çalıştı, testleri yaptım ve stok moda geri döndüm. 3-4 gün önce karşıma bu konu çıktı, öncelikle konu ve açıklamalar için @Wilson Fisk ve @Aerospace'e teşekkürler. Konuyu baştan sona okuduktan sonra onlarca ayar ve onlarca test yaptım. Son 3 günümün boş zaman mesaisini bu konuya ayırdım diyebilirim. Önce temel bileşenleri ve test ortamını belirteyim;

Sistem;

İşlemci: Ryzen 5 5600x

Anakart: MSI Mag B550 Tomahawk

Ram: GSkill 2x8 3600 Mhz

Soğutma: MSI Coreluquid 240R ( Radyatör fanları 70 dereceye kadar sabit 1500 RPM. 70 dereceye yaklaştığında Max 1700 RPM )

Windows'a herhangi bir performans ayarı yapmadım. Sadece Güç seçeneklerini Dengeliden performansa çektim, geri kalanı stok Windows 10. Arka planda çalışması gereken gerekmeyen her şey çalışıyor. Oda sıcaklığı ise sürekli olarak 25/30 derece arası.

Şimdi öğrendiklerime gelelim;

Herkes söylemiş ama baştan şunu söylemek gerek, bu ayarlar ve stabil performans bulma aralığı işlemciden işlemciye değişmekle birlikte anakartlar arası da büyük farklar var. Ramlerinde fark yarattığı kesin. Bu yüzden kimsenin ayarı kimseyi tutmuyor. Örneğin @Aerospace 'in yazdıklarından PBO Limit ayarlarını anakarta bıraktığında max TDP ve sıcaklığın yükseldiğini Auto yaptığında düştüğünü anladım. Bende ise hiç bir şey farketmedi. Max TDP sürekli olarak 76w civarında kaldı.

Curve Optimizer ise tamamen başka bir seviyede farklı ilerliyor. @Wilson Fisk Curve ayarlarında en hızlı iki çekirdeğe Negative 10-10 diğerlerine Negative 30-30 yaptığında max performası almış. Bende ise 25-25-30-30-30 şeklinde max performans verdi. En hızlı iki çekirdeğe 10-10 veya 15-15 verdiğimde bariz performans kaybı yaşadım ki bu tam tersi bir durum.

İşin bir başka tarafı ise PBO tarafında hangi ayarla test yaparsam yapayım sıcaklık sorunu hiç yaşamadım ancak PBO Limit Manuel ayarlarına hiç dokunmadım. Ya Anakarta bıraktım ya da AUTO olarak yaptım. Belki benim soğutucu çok iyi onu bilemiyorum. Testler sırasında radyatör fanlarım 1700 RPM hiç görmedi.

Şimdi gelelim test sonuçları ve benim bulduğum stabil aralığa. Benim amacım kabul edilebilir sıcaklık ve voltaj ayarlarında maximum performans. Testleri buna göre yaptım.

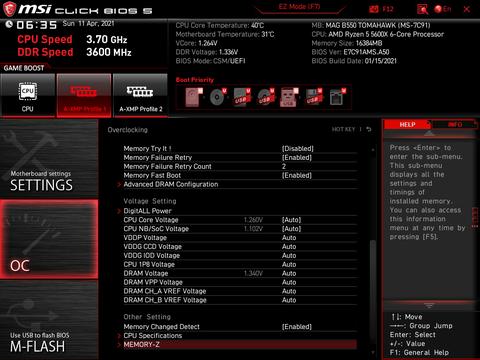

BIOS AYARLARI:

Auto Voltaj, Auto Çarpan

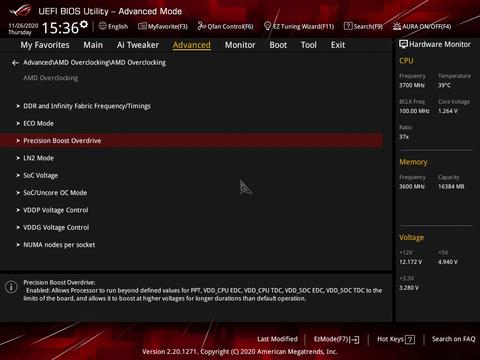

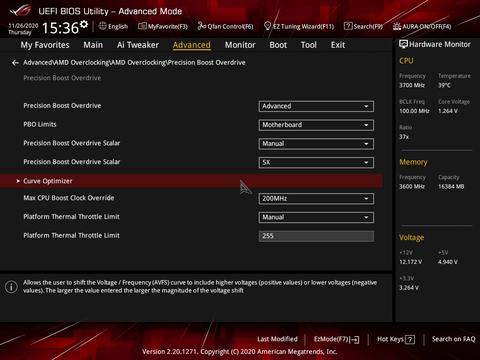

PBO Ayarları:

Curve Opt. Ayarları:

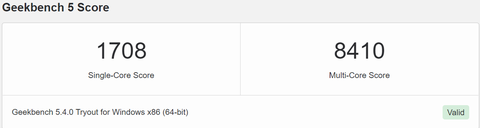

SENTETİK TESTLER:

Cinebench R23 testinde 4. sırada gördüğünüz yine bu işlemciye ait sabit 4,6 GHZ ve 1,275V ile alınan sonuçtur. Arada 300 puan var.

AIDA64 STRES TESTLERİ:

İlk fotoğraf ortalama sıcaklıklar için fikir verebilir. Burada asıl dikkat çekmek istediğim ise iki ve üçüncü fotoğraf. İkinci fotoğrafta stres testinde ortalama çekirdek frekanslarını gösteriyor ki sabit voltaj vererek çıktığımız 4,6 GHZ den çekirdek başına 50 MHZ daha hızlı. Üçüncüde ise yine stres testinde zaman zaman ihtiyaca göre 6 çekirdekten dördünün 4850 MHZ bandına çıktığını görüyoruz. Sıcaklıklar ise max 70 derece.

Sonuç:

Valla arkadaşlar bu PBO ve Curve Opt. işi benim çok hoşuma gitti. İşlemci ihtiyacı olduğunda 4,85 GHZ hızlara çıkıyor ve bunu minimum sıcaklıklarda yapıyor. Sabit 4,8 yaptığımda 80 derece gören işlemci max 70 derece görüyor. Boşa düştüğünde ve yük azaldığında ise düşürüyor voltajı mis gibi serin serin çalışıyor. Tüm bunları yaparken max TDP 76W daha ne olsun. En azından bu işlemci için sabit voltaj ve çarpan işi bitmiştir diyebilirim.

Not: Henüz bu ayarlar ile işlemciye tam yük bindiren oyun testleri yapmadım. Yaptıkça editleyip ekleyeceğim. Emeği geçenlere teşekkürler.

OYUN EKLEMESİ:

@Wilson Fisk test sonuçlarından sonra böyle demişti ve aynen dediği gibi oldu.

25-25-30-30-30-30 düzeninde Sentetik ve Stress testlerinde hiçbir sorun çıkmamasına rağmen oyunlarda sorun çıktı. Mesajı yayınladıktan hemen sonra Forza Horizon 4'ü açtım ve 5. dakika civarında Pc direkt reset attı. Açılışta mavi ekran verip tekrar reset attı. Düzeni değiştirmeden tekrar denedim. Bu kez reset atmadı ancak 10. dakika civarı oyun kapandı ve masaüstüne attı. Bunun üzerine en hızlı çekirdeklere 20-20 değerini atadım. Tekrar oyuna girdiğimde bu kez oyundan atma süresi yarım saatleri buldu. 15-15 düzenine geçtim ve oyundan atmalar kesildi. Yaklaşık 5 saattir Forza Horizon 4, COD Warzone, Cities Skylines ( işlemciye tek çekirdekte deli yük bindiren bir oyundur ) oynuyorum ve henüz bir hata ile karşılaşmadım. Tekrar sentetik test ve stres testleri yaptım sonuçları aşağıda paylaşıyorum.

15-15-30-30-30-30 Düzen Testler:

Sıcaklık değerlerinde bir değişim yok her şey aynı. Test sonuçlarında ise tek çekirdek sonuçlarında bir değişim yok hatta ufak tefek artışlar var. Çoklu çekirdek sonuçlarında ise, CineBench R23'te 100 Puan, GeekBench 5'te 32 Puan, CPU-Z'da 60 puan civarında düşüş oldu. Tabiki bu düşüşler kayda değmez ancak ne fark oluyor görmek açısından eklemek istedim. Tekrar stres testi eklemek istemedim çünkü her şey olduğu gibi aynı. Yine ortalama 4,6-4,7 GHZ arasında bir çalışma frekansı ve zaman zaman 4 ya da 5 çekirdek aynı anda 4,85 GHZ çalışma şekli mevcut.

Sonuç:

25-25-30-30-30-30 ve 20-20 düzeni Sentetik ve Stress testlerinde başarılı olsa da oyunlarda çuvalladı. 15-15 düzenine geçtiğimde ise oyunlar sorunsuz gidiyor. Testlerdeki ufak düşüşler ise kayda değmez. Bu durumda benim için kazanan 15-15-30-30-30-30 düzeni oldu.

Resimleri tıklayarak büyütebilirsiniz.

Ryzen 7 5800x3D için curve optimizer ayarı:

Bildiğiniz gibi 5800x3D için çoğu anakart biosunda curve optimizer ayar kısmı kapalı oluyor. Normalde severek kullandığım 5600X işlemcimde bu curve işine çok gerek kalmıyordu, zaten canavardı, oyunlarda çok fark olmuyor ve stabilite işi sorun olabiliyordu.

5800x3D oldukça iyi çekirdeklere sahip, çoğu 5800x3D rahatlıkla tüm çekirdekler -30 yapılarak sorunsuz kullanılıyor, performansa faydası ne mi, çok çekirdekte %3-5 gereksiz bir miktar. Peki bunu niye yapmalısınız, olay sıcaklık, normalde çip Cpu-Z testinde 100 watt civarı çekerken (limiti 142 watt), tüm çekirdekler -30 iken 85-90 wattlara düşüyor maksimum güç tüketimi ve sıcaklıklarda çok ciddi fark yaratıyor, aynı şekilde oyunlarda ciddi sıcaklık düşüşleri yapıyor. Yani işlemciniz kaldırıyorsa yapılması çok mantıklı bir işlem.

Peki curve optimizer bios'ta yok, bu durumda daha önce de paylaşılan PB02tuner programını kullanıyoruz. Bu programdan tüm çekirdeklere -30 veriyoruz, isterseniz ikinci sayfadan diğer bilgileri (ppt edc, thermal limit vs.) de değiştirebilirsniz. Peki her seferinde bunla mı uğraşacağız, hayır pbo2'yi windows'a servis olarak tanıtıp, her açılışta, uyanışta vs. bu şekilde olmasını sağlıyoruz.

Şimdi PBO2 programının modifiye halini kullanmazsanız çalışmıyor. Aşağıda tüm işlem teker teker anlatılmış, ben biraz uğraştım oldu, lütfen sıkıntı olursa burada forumdan yada o siteden çözün, özel mesaj atmayın.

PBO2 modifiye buradan inecek: https://drive.google.com/file/d/1OswZcZ72jhm_Neek9c7PV-aRhM1EuOrX/view

Görev zamanlayıcıya gireceksiniz, oradan aşağıda anlatılan adımları tek tek yapacaksınız.

Nasıl pbo2 servisi yaratılır ve her açılışta otomatik uygulanır ANA Kaynak:

github

GitHub - PrimeO7/How-to-undervolt-AMD-RYZEN-5800X3D-Guide-with-PBO2-Tuner: Get the Most out of your 5800X3D using PBO Curve Optimizer!

https://github.com/PrimeO7/How-to-undervolt-AMD-RYZEN-5800X3D-Guide-with-PBO2-Tuner

Masaüstüne günlük kısa yol yaratma, istediğiniz curve değerleri yada ppt vs değerleri:

Öte yandan masa üstüne link istiyorsanız, bir txt dosyası yaratın ismi CurveON olabilir, içine parantez olmadan bunları yazın ve kendi pbo2 exe dosyasının yerini girin

"C:\PBOtuner\PBO2tuner.exe -30 -30 -30 -30 -30 -30 -30 -30"

Sonra kaydedin ve çıkıp dosyanın uzantısını CurveON.bat yapın, şimdi bundan bir kısayol oluşturun ve o kısayol özeliklerinden "yönetici olarak çalıştır" seçin. Artık bu kısayol ile curve tek tuşla hazır.

Curve kapatmak için aynı şeyleri yapıyoruz ismi CurveOFF olsun, içine aşağıdakileri yazdık ve aynı şekilde kullandık.

"C:\PBOtuner.exe\PBO2tuner.exe 0 0 0 0 0 0 0 0 142 95 140 0" ========> sekiz çekirdeğe sıfır verdik, devamında yazanlar ppt tdc edc fmax, çipin stok hali oluyor.

İsterseniz buradan mesela C:\PBOtuner.exe\PBO2tuner.exe -25 -20 -30 -30 -30 -30 -30 -30 142(buna 76 yazarsan ppt 76 watt ile limitlenir) 95(buradan tdc değeri) 140(bu da edc değeri) 0(Fmax, buna dokunmayalım, 0 değeri değiştirilemeyecek demek)

5800x3D için overclockers forum ve tavsiye edilen ayarlar:

AMD CBS > NBIO > SMU > CPPC Enabled​

AMD CBS > NBIO > SMU > CPPC Preferred Cores Disabled​

AMD CBS > CPU > Global C-State Control Enabled​

Use "the tool" or PBO2 Tuner to set CO curve verified with Corecycler AVX2 test.​

RAM bandwidth seems to be more beneficial than tight latency, obviously fast and tight is best.​

Keep SOC, CLDO VDDP, CCD, IOD voltages as low as you can for stability to preserve power envelope.​

PLL of 1.85-1.95 seem to work well for higher FCLK. 2.0+ can cause USB dropout. 1.75 Observed stable at 3800/1900.​

overclock.net

5800X3D Owners

https://www.overclock.net/threads/5800x3d-owners.1798046/

ilk mesajı okuyabilirsin mesela.

Amd en iyi cekirdeklerini sarı ve gri yıldızla isaretliyor. Iyi çekirdek demek voltajla doğru orantılı olarak frekansı artabilen çekirdek demek. Kotu cekirdekler voltaj arttirilsa dahi fazla isi uretiyor yada iyi cekirdekler kadar yuksek frekansta kalamiyor.

Amd nin her işlemci için aynı olan bir voltaj frekans tablosu var. Pboyu acmadiginizda bu tablo üzerinden işlemci hangi frekansa çıkmayı istiyorsa anakarttan o voltajı istiyor.

Fakat her işlemci aynı kalitede çıkmıyor. Bazı islemcilerin silikonu daha kaliteli çıkabiliyor. Bu işlemcilerle oynamak isteyenler için pbo ve curve optimizer özelliğini eklediler.

Islemci normalde yükün karakterine ve işlemci sıcaklığına bağlı olarak limitlerine ulaşıncaya kadar boostlama eğiliminde oluyor. O sebeple ilk etapta yüksek sıcaklığa ulaşıp oradan voltaj ve frekans keserek geri geliyor.

Pbo şunu yapıyor: eksi verdiğiniz çekirdekler aynı frekansa daha düşük voltajla çıkmaya çalışıyor. Eğer stabillerse daha düşük voltajla çıktıkları için sıcaklıkları düşük oluyor. Bu da sıcaklık limitine ulaşmak için daha yüksek frekansa çıkmalarıni sağlıyor. Voltaj üst limiti 1.5v . Her bir adım yanlış hatırlamıyorsam 3mv civarına denk geliyordu. Eğer eksi 30 verirseniz çekirdek 1.4v ten yukarı cikmiyor. Termal olarak yeri olsa dahi. Iyi çekirdek 1.5v ile daha yukarı boostlayabilecekken eksi vererek onu limitlemis oluyoruz. Kötü çekirdekler zaten 1.5v ile aşırı isindiklari için sıcaklıktan ötürü 1.5va çıkmalarına pbo izin vermiyor.

Özetle iyi çekirdeklere eksi 5 eksi 10 civarı verip diğerlerini dusebildikce düşmekte fayda var. Bu şekilde tek çekirdekte performans kazancınız olacaktır. Tüm çekirdeklere çok fazla eksi yönde yüklenirseniz multide kayıp yasarsiniz.

Gelelim 4.8ghz olayına. 100mhz kazanmak için hatırladığım kabaca 20 derece sıcaklık düşüşü gerekiyor. Ona göre sogutucu hesabınızı yapın. Performans olarak çok getirisi olmaz. 5600x 4 derece suyla soguttugumda tek çekirdekte kısa süreliğine 5ghze boostluyordu. 4.9ghz civarında düşüyordu 35 derece civarı işlemci sıcaklığı oluyordu tek çekirdek r23 yükünde. 1900 infinity fabric 3800mhz ram ile.

Ram overclockla daha fazla kazancınız olur. Ha su da var, infinity fabric hizini yukseltmek icin voltaj arttirdiginizda io die da isindigi icin islemci daha düşük hızlara boostlama eğiliminde oluyor.

Iyi bir sogutucu ile pbo ile işlemciye zarar verme durumunuz olmaz. Sabit voltajla yüksek sıcaklıkta 4 seneye denk gelen yüklerde yapılan testlerde bile maks 25mhz kaybediyor işlemci.

Ben 5800x pbo artı 375mhz auto overclock 10x scalar ile yaklaşık 1 yıldır kullanıyorum. 4x8gb ram 3800mhz overclocklu ramler ile. Akvaryum sogutucu ile soğutuyorum. Hiç bir performans düşüşü gözlemlemedim.

fiyatı biraz düşerse yapıştır 5600x'i.3900xt'de falan bir verim yok oyun konusunda işte bir ton çekirdeğin olur.5600x kompakt bir alet m3 gibi.
