pic16f628 ile impuls röle(Tek butonla start-stop)

Daha Fazla
Bu Konudaki Kullanıcılar: Daha Az
2 Misafir (1 Mobil) - 1 Masaüstü1 Mobil
5 sn
3
Cevap
0
Favori
5.361
Tıklama
Daha Fazla
İstatistik
  • Konu İstatistikleri Yükleniyor
0 oy
Öne Çıkar
Sayfa: 1
Giriş
Mesaj
  • Merhaba size pic16f628'li impuls röle gönderiyorum. Devrede pic16f628'in dahili osilatörü kullanıldığı için pice

    kristal bağlanmamıştır böylece maliyet düşürülmüştür.

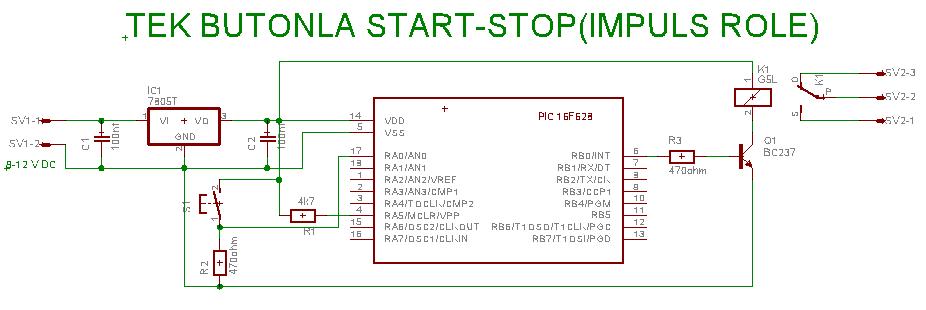

     pic16f628 ile impuls röle(Tek butonla start-stop)



    Projeye ait asm-hex ve eagle şema dosyası. Not: Baskı devrenin yerleşimini size bıraktım
    http://rapid-share.com/files/54229004/impuls.rar.html (rapid-share yazısının arasındaki tire işaretini kaldırmalısınız).

     pic16f628 ile impuls röle(Tek butonla start-stop)



    < Bu mesaj bu kişi tarafından değiştirildi ayhani -- 8 Eylül 2007; 23:16:58 >







  • Pic 16F628? Röle açıp kapamak için pic16F628??? "Ben örnek olsun, gençler bu işi öğrensin diye koydum" dersen anlarım da, amacın gerçekten sırf röleyi açıp kapatmak için mikroişlemcili bir devre kullanmaksa büyük gereksizlik bence...
  • Ne kadar zeki arkadaşlarımız var
    Başka bir forumda picle nasıl impuls röle yaparım diye biri sormuştu onun için hazırlamıştım. Başkalarıda yararlansın diye bu forumada koymuştum. Pek bi akıllılar varmış bu sitede
