Fan kontrol devresi.
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir - 2 Masaüstü
Giriş
Mesaj
-
-
Direk anakarta bağlayıp speedfan ile kontrol edebilirsiniz sanırsam
< Bu ileti tablet sürüm kullanılarak atıldı > -
http://www.bit-tech.net/modding/2001/12/03/pwm_fan_controller/1
http://www.maximintegrated.com/app-notes/index.mvp/id/1784
http://www.eetimes.com/document.asp?doc_id=1272385
http://www.overclock.net/t/1151371/fire/10
http://www.analog.com/library/analogDialogue/archives/38-02/fan_speed.html
Ya kendiniz yukarıdaki tarz devrelerden yapmalısınız , ya da hazırını almalısınız.
-
anakarta bağlamayacağım, harici bir soğutma amacıyla kullanacağım. mesela laptop soğutma :D
laptop sehpam var ama fanlar cacık, bunlardan 2 tane 14'lük alıp render yapan macbook soğutacağım. Macbook manyak gibi render alıyor ama çok ısınıyor.
şemalar için teşekkür ederim. Sıcaklık okuyan termokupl eleman kullanmam lazım herhalde.
fanda takyo var pwm ucu var, neyi nasıl yapacağımı pek kestiremedim. pwm neye göre çalışıyor onu çok merak ettim. -
quote:
Orijinalden alıntı: Rindaman
anakarta bağlamayacağım, harici bir soğutma amacıyla kullanacağım. mesela laptop soğutma :D
laptop sehpam var ama fanlar cacık, bunlardan 2 tane 14'lük alıp render yapan macbook soğutacağım. Macbook manyak gibi render alıyor ama çok ısınıyor.
şemalar için teşekkür ederim. Sıcaklık okuyan termokupl eleman kullanmam lazım herhalde.
fanda takyo var pwm ucu var, neyi nasıl yapacağımı pek kestiremedim. pwm neye göre çalışıyor onu çok merak ettim.
PWM fanda voltaj kare dalga şeklinde uygulanır. Frekansa göre fan hızını ayarlar.
555 entegresi ile fan kontrol devresi yapılabilir.
Üçüncü uç ise devir okuma ucudur. Fan devir sayısına göre o uçtan sinyal gönderir.
< Bu ileti mobil sürüm kullanılarak atıldı > -
quote:
Orijinalden alıntı: AdmGdk
quote:
Orijinalden alıntı: Rindaman
anakarta bağlamayacağım, harici bir soğutma amacıyla kullanacağım. mesela laptop soğutma :D
laptop sehpam var ama fanlar cacık, bunlardan 2 tane 14'lük alıp render yapan macbook soğutacağım. Macbook manyak gibi render alıyor ama çok ısınıyor.
şemalar için teşekkür ederim. Sıcaklık okuyan termokupl eleman kullanmam lazım herhalde.
fanda takyo var pwm ucu var, neyi nasıl yapacağımı pek kestiremedim. pwm neye göre çalışıyor onu çok merak ettim.
PWM fanda voltaj kare dalga şeklinde uygulanır. Frekansa göre fan hızını ayarlar.
555 entegresi ile fan kontrol devresi yapılabilir.
Üçüncü uç ise devir okuma ucudur. Fan devir sayısına göre o uçtan sinyal gönderir.
çok sağolun, peki tako ve pwm uçlarını bağlayıp bu 12v fanı herhangi bir termokupl eleman ile tam manasıyla kontrol edebileceğim bir devre şemanız var mı?
-
Konu burada detaylı incelenmiş, bir bakın isterseniz, tıkla -
quote:
Orijinalden alıntı: muhsin kamer
Konu burada detaylı incelenmiş, bir bakın isterseniz, tıkla
hiçbir yerde aradığım bilgiyi tam olarak bulamıyorum.
Akasa viper fan alacağım. Tako ucu pwm ucu var.
Fan'a 12 volt vereceğim tako ve pwm uçlarını kullanıp minimum %25 hızda çalıştıracağım, lm 35 bağlayıp 100%100'e kadar otomatik çıkmasını sağlayacağım. Herşey oto yani.
şu çalışma mantığında bir devre kurmam için bir diagram tavsiyesi verecek kimse yok mu?
bende elektronikçiyim ama tam olarak devre tasarlamaktan bihaberim. Nasıl kuracağım devreyi? neye göre tasarlayacağım? lm 35'i nasıl bağlayacağım, fana 12 v vereceğim direkt full çalışmayacak mı?
hızı neye göre azalıcak? direkt 100%100 mü çalışacak?
sorular çok yardımcı olacak yok.
-
-
quote:
Orijinalden alıntı: muhsin kamer
Size önerdiğim forumun sayfasını tam okursanız aradıklarınızın yanıtları var. LM35 kullanacağınıza NTC li hazır şema var.

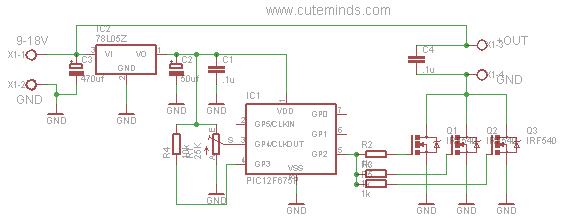

Burada PWM çıkışlı mikro işlemcili devre var. tıkla

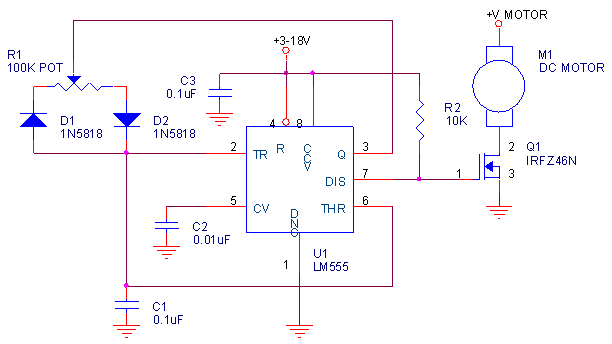

,burada da en basit PWM çıkışlı 555 li devre var.tıkla
/>
Bu kadar bilgi yeterli değil mi?
yardımlarınız için teşekkür ederim.
-
-
quote:
Orijinalden alıntı: untayk
http://geoffg.net/fancontroller.html
saygıyla eğiliyorum olay budur.
