devreyi nasıl yaparım

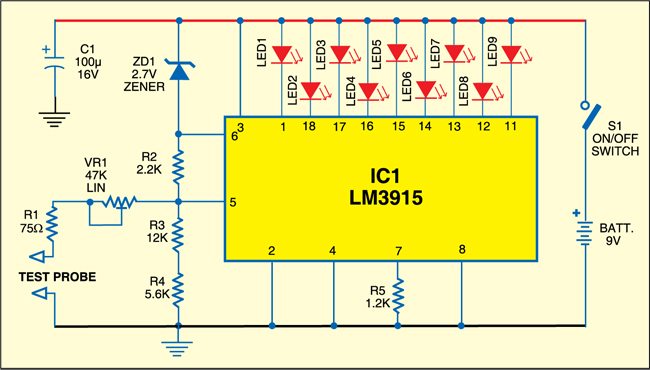

bu devredeki tüm elemanlar elimde mevcut nasıl yaparım bunu diyagram okumayı bilmiyorum.

ve resimdeki şaseleri nereye bağlayacağım tam olarak ?

Ne anlamda sorduğunuzu anlamadım, nasıl PCB devre haline getirebilirim mi diyorsunuz yoksa neyi nereye bağlayacağımı nasıl anlayacağım mı diyorsunuz?

ikiside hem nasıl anlayacağım neyi nereye bağlayacağımı hemde bakır levhaya nasıl geçireceğim

Devreyi kurduktan sonra bakır plakete aktarma kısmı https://forum.donanimhaber.com/utu-ile-baski-devre-pcb-hazirlama-resimli-anlatim-guncelleme-02-03-2013--9720955 burada anlatılıyor. (Mobilden yazdığım için mobil site açılabilir)

Nereye bağlayacağınızı nereden anlayacağınız ise, örneğin ground kısmı (şase) çok genel konuşmak gerekirse güç kaynağının - kutbuna bağlanır.

Ancak bunu böyle düşünmemek lazım. Mesela bir devrede güç kaynağı olmadığını düşünün, burada diyotun bacağı ground'a aynı zamanda bir kapasitörün bacağı ground'a bağlı olsun. Bu şu anlama gelir. Her ne kadar ikisinin ground a bağlanan bacakları birbirine bağlı görünmese de bu ikisinin ground a bağlı bacakları aslında birbirine bağlıdır. Mantık bu şekilde işliyor. Birçok parçanın güç kaynağının negatif kutbuna bağlanması gerektiği için devre karışık görünmesin diye güç kaynağının negatif kutbunu ground a bağlı gösterir; sonra negatif kutba bağlı olması gerek bacakları direkt gorund a bağlı gösteririz ki devre şeması karışık görünmesin.

teşekkür ederim yani anladığım kadarıyla bu devrede şaseleri güç kaynağının eksi noktasına bağlamam gerekiyor değilmi.

teşekkür ederim yani anladığım kadarıyla bu devrede şaseleri güç kaynağının eksi noktasına bağlamam gerekiyor değil mi. Ya da şöyle sorayım entegrenin mi eksi noktasına bağlamam gerekiyor güç kaynağının mı ?

Şöyle düşünün, entegrenin eksi bacağı zaten güç kaynağının eksi bacağına bağlı olacağı için entegreye de bağlasanız eksiye bağlanmış olur.

Şemada düz bir çizgi üzerinde arada parça bulunmayan her nokta aynı noktadır mantığında çalışıyor.

şimdi daha da iyi anladım vakit ayırdığınız için teşekkür ederim.

Rica ederim, sorun yaşarsanız özel mesaj da atabilirsiniz.
