Aşağıdaki Transistörün Kodunu bilen Varmı ??? >>> T01A
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
6 Misafir (3 Mobil) - 3 Masaüstü,
3 Mobil
3 Mobil
Giriş
Mesaj
-
-
devre deki görevine göre uydurulabilinir bişey ? ne iş yapar ki devre ? ultrasonic haşere kovucu gibi bişey ise ... muhtemel yükselteç olabilir. darlington olabilir. yada sürdüğü piezzo mu ? devreye göre hareket edilip seçilebilinir.
üreticisi sanken.
< Bu mesaj bu kişi tarafından değiştirildi edi_büdü -- 27 Eylül 2013; 17:44:34 > -
Ultrasonic nebulizatör devresi :) kısacası buhar makinesi. Aklımda muadili vardı ama unuttum kafamı toplayınca yazarım :) -
Hacı NPN tipi ise bu transistör 2SD1047 ile çalışıyordu. Şu Hikoneb 906S te bu transistörle çalıştırıyorum. Kartta transistörün kollektörü direk + volta bağlanıyorsa muhtemelen 2SD1047 uyum sağlıyacaktır -
Arkadaşlar Allah razı olsun ilginiz için
Normal şartlarda elimdeki Ultrasonik Nebulizatör XXX markasına ait
Orjinalinde BU406 var fakat buharı çok az çıkartıyor

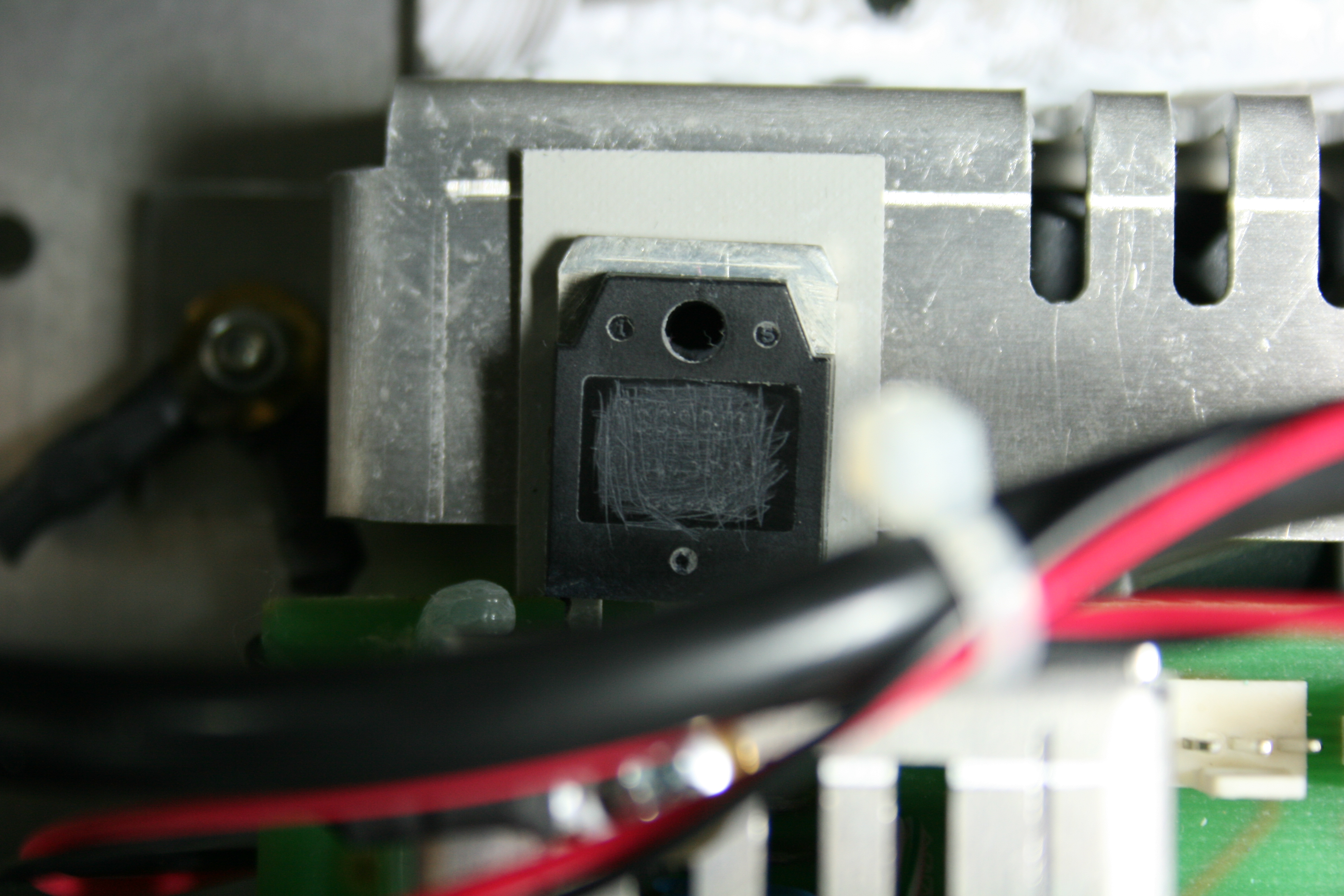

Elimde 2SC3320 -- BU408--BU508AF ile denedim fakat buharlaşma olmuyor.İşin kötü tarafı ise kartı imal edenler transistörün üzerindeki yazıları silmişler (resim aşağıda yer almaktadır)
Eee tabi bende biraz araştırma yapınca yabancı sitelerde birkaç devreye denk geldim.2 farkılı transistör gördüm birisi 2SC 3385 diğeri ise T01A kodlu transıstördür...
Şayet bulabilirsem 2SD 1047'yi deneyeceğim ve olumlu olumsuz sonuçları yazacağım....
@IItwentysixII @why_living
< Bu mesaj bu kişi tarafından değiştirildi _KARDELEN_ -- 28 Eylül 2013; 10:53:07 >
-
@IIWorldLifeII
Kardeş 2SD1047 denedim fakat cihazı çalıştırdığımda 5 saniye sonra buharlaşma kesiliyor ve cihaz kendini devre dışı bırakıyor.....
Bi denemediğim 3385 kaldı onuda deneyeceğim
Usandırdı artık be kardeş
-
quote:
Orijinalden alıntı: _KARDELEN_
Yanlış kişiyi alıntılamışsın ama şu kartın alttan ve üstten fotoğrafını atarmısın erkan. benim epostaya. veya burda yayınlarmısın -
Bi an sevinmiştim çalışacak diye :( buharı nasıldı peki ? yüksekse eğer, kapanmasının başka sebebi vardır kesin. Su seviye dedektöründe problem olabilir belki. Bu aletlerin (906 ların) su haznelerinin bağlantısını sağlayan bilyalar paslanıyor, sizinkinde de olabilirmi böyle birşey? -
quote:
Orijinalden alıntı: IItwentysixII
Bi an sevinmiştim çalışacak diye :( buharı nasıldı peki ? yüksekse eğer, kapanmasının başka sebebi vardır kesin. Su seviye dedektöründe problem olabilir belki. Bu aletlerin (906 ların) su haznelerinin bağlantısını sağlayan bilyalar paslanıyor, sizinkinde de olabilirmi böyle birşey?
Kardeş Merhaba
Aslında buharı BU406'ya göre iyi sayılır.Hayır aslında paslanma değilde transistörden şüpheleniyorum.Çünkü transıstor soğukken start verdiğimde 10 saniye çalışıp duruyor.Cihazı kapatıp tekrar açtığımda (transistör sıcakken) 3 saniye sonra kapanıyor ve hazne (chamber) hatası veriyor.Buda transistör ile alakalı.
Çünkü kuvvetle muhtemelki transsistör fazla akım çektiğinde kaçak akım yolluyor bence beyz-emiter arasında.Bundan dolayı devrede bir modifiye yapacağım...
Sırada 2SD1047'yi modifiye edip deneyeceğim
BUX80
2SC3835 transistörlerini deneyeceğim..
Selamlar @IItwentysixII
-
quote:
Orijinalden alıntı: _KARDELEN_
quote:
Orijinalden alıntı: IItwentysixII
Bi an sevinmiştim çalışacak diye :( buharı nasıldı peki ? yüksekse eğer, kapanmasının başka sebebi vardır kesin. Su seviye dedektöründe problem olabilir belki. Bu aletlerin (906 ların) su haznelerinin bağlantısını sağlayan bilyalar paslanıyor, sizinkinde de olabilirmi böyle birşey?
Kardeş Merhaba
Aslında buharı BU406'ya göre iyi sayılır.Hayır aslında paslanma değilde transistörden şüpheleniyorum.Çünkü transıstor soğukken start verdiğimde 10 saniye çalışıp duruyor.Cihazı kapatıp tekrar açtığımda (transistör sıcakken) 3 saniye sonra kapanıyor ve hazne (chamber) hatası veriyor.Buda transistör ile alakalı.
Çünkü kuvvetle muhtemelki transsistör fazla akım çektiğinde kaçak akım yolluyor bence beyz-emiter arasında.Bundan dolayı devrede bir modifiye yapacağım...
Sırada 2SD1047'yi modifiye edip deneyeceğim
BUX80
2SC3835 transistörlerini deneyeceğim..
Selamlar @IItwentysixII
A.s. Bu devredeki transistör, bobin ve kondansatörlerle oluşturulan rezonans devresinin temel elemanı. Bu rezonans frekansıyla kristal titreştirilip sıvı buharlaştırılmakta. Transistör üstündeki voltajı ve akımı hesaba katarsak ısınması gayet normal. Zaten diğer marka ve modellerde de ısınmakta, daha önce farkettin mi bilmiyorum. Ancak chamber hatasının su seviyesiyle alakalı olduğunu düşünüyorum. Veya haznenin yerine oturmaması-temassızlık olabileceğini düşünüyorum. Ayrıca 906 ( S modellerinde ) cihaz ilk açılışta nebulizasyon 5 ( buharlaştırma 5) ve fan hız da 5 olarak çalışmakta. Senin cihazın da bu şekilde olabilir. Bu sebepten ilk buharı düşük olabilir. Ancah HC gibi eski bir modelse potun arızalı olabilir vs.
Şöyle birşey denemeni istiyorum. Su haznesine 3 tane kablo gidiyor olması lazım. Bunlar
1) kristale bağlanan canlı uç
2) kristale bağlanan toprak ucu
3) su seviye dedektörü
Normalde sıvı dedektörü ile şase arasında empedans sağlandığında ( kristalin dışı ile dedektörün çember içinde kalan boştaki ucu sıvı ile temas ettiğinde) cihaz çalışmaşa başlar. Sıvı seviyesi azaldığında empedans artar ve sıvı iletkenlik sağlamıyacak seviye düştüğünde cihaz çalışmayı durdurur.
Kart üstünden kristalin şasesiyle su seviye dedektörünün kablolarını birleştir ve kristalin de bağlantısının yapılı olduğundan emin olup cihazı çalıştır. Sorunun sıvı seviye dedektöründen mi değilmi tespit etmiş oluruz.
Bu arada transistörler ısındığında sızıntı akımları artar doğrudur. Ancak bu transistörler kılıfından da anlaşılacağı gibi yüksek sıcaklıklara dayanırlar. 100- 150 derece gibi.
-
Muhterem Kardeşim Merhaba
Şimdi arıza %100 transıstor ile alakalı çünkü orjinal olan transıstoru taktığımda soğutucuya bağlamadan bile dakikalarca rahat bir şekilde kullanabiliyorum fakat 1047 için bu geçerli değil.Arıza chamber yuvasından ve veya su seviyesinden kaynaklanmıyor.
Bahsettiğim basamakları ardı ardına denıyorum.Yalnız beyz bacağına seri bir direnç bağlayıp ısındığında olusabılecek kacağı minimuma düsürmeyi deneyeceğim.Aslında önemli olan yukarıdaki resimde yer alan orjinal transıstoru bumak ama buda epey bır uğraştıracak..
Ayrıca bahsi gecen cihazda Aerosol ve fan hızı maximumda açılıyor %100 yani
Kardeş her yolu deneyeceğim taki o transıstoru bulana kadar.Çünkü adamlar öyle bir transıstor koymuşkı (resimdeki silik olan) soğutucuya bağlamadan bile çalıştırdığımda fazla ısınmıyor....Eğer bunu bulabilirsem Ki bulacam inşallah (obsesifim) işte o zaman piyasadan güzel para kazanırım(z)
Selamlar
-
:) inş hayırlısıyla çalıştırırsın ama değişik bir problem ya. Bu aletler bu kadar zeki değillerdi ya :) neyle kolay gelsin. -
quote:
Orijinalden alıntı: IItwentysixII
:) inş hayırlısıyla çalıştırırsın ama değişik bir problem ya. Bu aletler bu kadar zeki değillerdi ya :) neyle kolay gelsin.
Evet evet epey canımı sıktı ama bulacam az kaldı.Hani bi söz vardır ya pire için yorgan yakma v.s.bunun türevi bir olay benim çin geçerli
Gerekirse şüphelendiğim tüm transistörlden alıp sipariş vereceğim
@IItwentysixII
-
quote:
Orijinalden alıntı: _KARDELEN_
quote:
Orijinalden alıntı: IItwentysixII
:) inş hayırlısıyla çalıştırırsın ama değişik bir problem ya. Bu aletler bu kadar zeki değillerdi ya :) neyle kolay gelsin.
Evet evet epey canımı sıktı ama bulacam az kaldı.Hani bi söz vardır ya pire için yorgan yakma v.s.bunun türevi bir olay benim çin geçerli
Gerekirse şüphelendiğim tüm transistörlden alıp sipariş vereceğim
@IItwentysixII
Elektronikle inatlaşmak bir başka :) karttan elimde olsa bende uğraşırdım ama şuan pistonlulardan başka buhar makinesi gelmiyor bu aralar :)
-
konudan uzak olabilir ama bununla basınç motoru yapılabilinir mi ? ne kadar elektrik harcıyor ? -
quote:
Orijinalden alıntı: why_living
konudan uzak olabilir ama bununla basınç motoru yapılabilinir mi ? ne kadar elektrik harcıyor ?
Bu cihazlar sıvıya ultrasonik ses yollayarak sıvı partikülleri haline getirir. Bir bakıma soğuk buhar oluşturur. Cihazın çıkış basıncı çok düşük, neredeyse yok diyebiliriz. Buhara hız kazandırmak için fırçasız motor kullanılıyor. Eğer çektiği gücünden bahsediyorsan taş çatlasın 100-150W filandır. Oluşan buhar ise sıvı-katı ilacı alamayan hastalarda solunum yolu ile alınması amacıyla kullanılmakta. Umarım anlatabilmişimdir. Ne tür bir proje amaçlıyorsun why_living -
arkadaşımın piezzo cıkış hoparlörü bozukmuş. acaba bulma şansımız var mı ? transistörü de c2908 .
< Bu mesaj bu kişi tarafından değiştirildi edi_büdü -- 4 Ekim 2013; 16:16:58 > -
-
Merhaba,
bir kart üzerinden söktüğüm parça var bundan bulamadım ne olduğunada emin değilim. Üzerinde yazanlar ST NEV Z133
