Arçelik buzdolabı kablo şemasına ihtiyacım var

Merhaba arkadaşlar

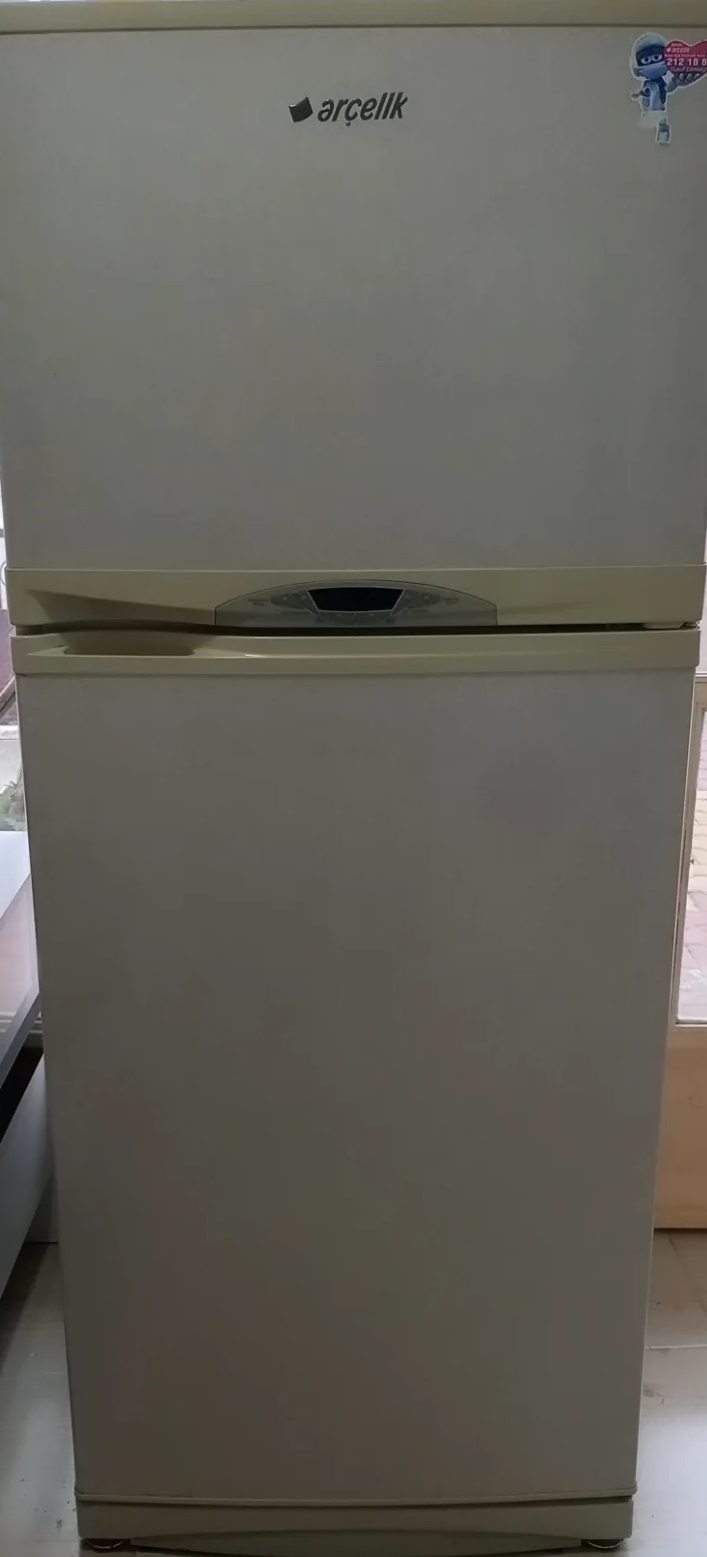

Buzdolabım resimdeki modelden, etiketlerinde model adını göremediğim için yazamıyorum.

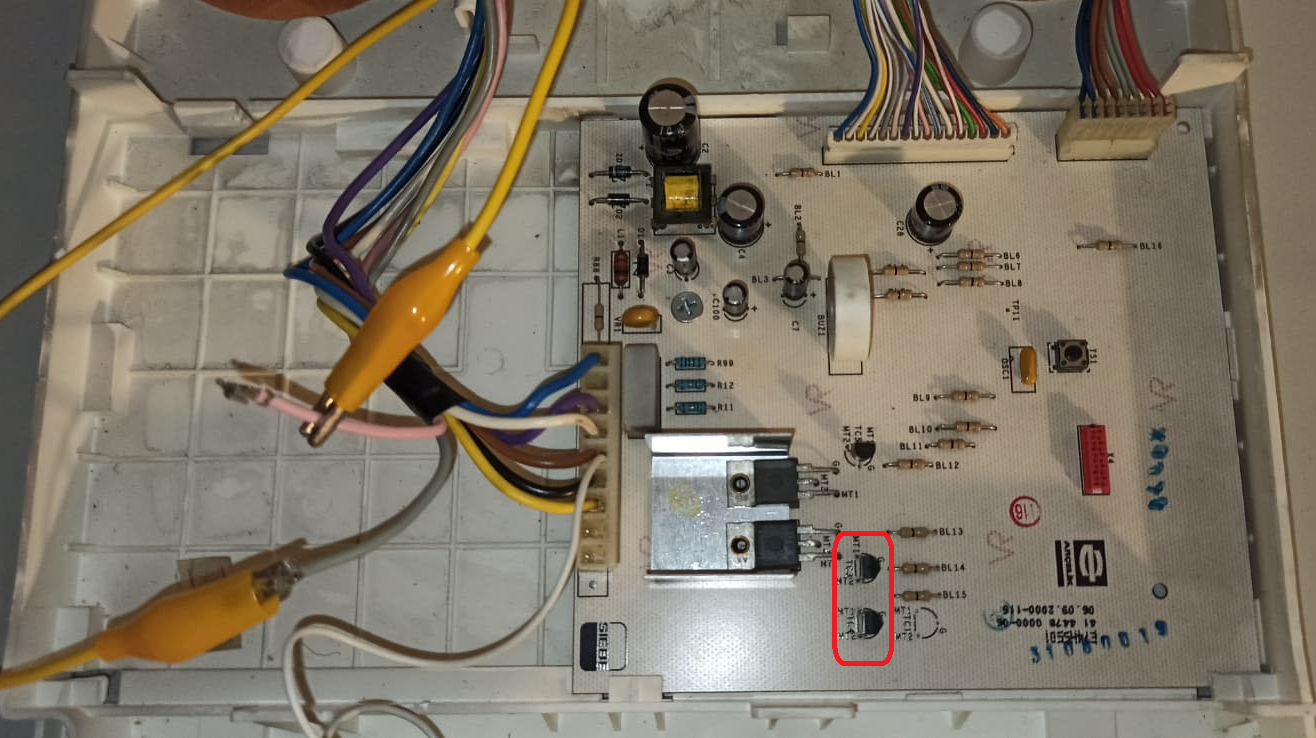

Ekte bulunan kontrol kartı tarafından yönetiliyor.

Dondurucu kısımda bulunan her iki fan da çalışmıyor

Gördüğüm kadarı ile kontrol kartındaki işaretlediğim To92 kılıf triaclar ile sürülüyorlar.

Triacların her ikisinin de gate ucunda herhangi bir hareket gözlemlenmiyor. İşlemcinin çıkış pinlerinde bir sorun olduğunu da düşünmüyorum.

Aklıma gelen tek ihtimal işlemcinin bu fanları sürmek için kontrol ettiği bir ünitede takıldığı yönde.

Şimdilik fan kablolarını bypass ederek sorunsuz çalıştırabiliyorum.

Kapak açılması, Rezistansın devreye girmesi ve sıcaklığın yeteri seviyede azalması gibi durumlarda otomatik olarak kontrol edebilmek için kablo şemasına ihtiyacım var.

Buzdolabının çalışma prensibini bilmediğimden konuyu detaylı olarak yazmaya çalışıyorum

Amacım kart üstünde bulunan ön paneldeki ledlere giden çıkış konnektöründen bölüm sıcaklığı hakkında bilgi alıp

Ledlerin 2 veya 3 birim altına indiğinde ve kapak açılıp kapanmasının ardından ilgili fanı devreye sokup,

Ledlerin 4 veya 5 birime ulaşması, rezistansın devreye girmesi ve kapağın açılması halinde de ilgili fanları kapatan bir kart ile desteklemek

Buzdolabın set edildiği sıcaklığı kendi kartımda göremediğimden sıcaklık sensörlerini okuyarak karar vermek istemiyorum.

Tamamen kendi kartımı koyamamamın sebebi ise buzdolabının çalışma prensibini tam olarak bilmiyor oluşum

Netice olarak ricam, resimdeki karta gelen kabloların şemasını paylaşabilecek arkadaşlar olursa sevinirim

Ayrıca her türlü fikrinizi de alabilirsem mutlu olurum

Herkese iyi forumlar/Çalışmalar dilerim
