      19 Haziran 2011 22:53:24 Konu Sahibi
      Merhaba,

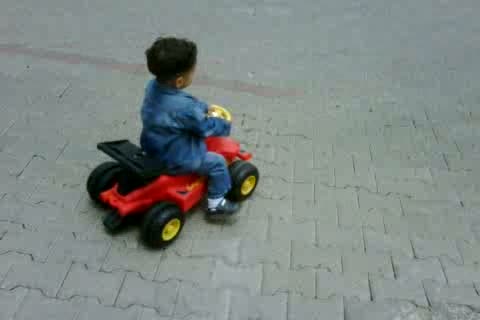

      2 buçuk yaşındaki oğlum için piyasada satılan akülü arabalar çok büyük olduğu için evde kullandığı Pilsan marka arabaya akü ve motor takmaya karar verdim. Biraz da hobby olsun diye...

      Malzemeler:
      Şarjlı tornavida motoru
      Çıkma printer dişlileri
      6V 4Ah ışıldak aküsü
      Akü şarj adaptörü
      1-0-2 buton (ileri geri hareket seçim butonu)
      Basçek buton (gaz pedalı olarak)
      Şarj adaöptörüne uygun dişi jak
      Klemens, kablo, vida vs.

      Önce aracın spoilerini söktüm. Altını maket bıçağı ile keserek açtım. İçerisine elim girecek şekilde kestim. Şarjlı tornavida motorunu arka dingile paralel olarak iki çapraz vida ile sabitledim. Motorun uç kısmını arka tekerleğin hizasından çıkardım. (Dişli boylarına göre ölçerek). Büyük dişliyi sağ arka tekerleğe vida ile sabitledim. Küçük dişliyi ise şarjlı tornavida motorunun ucuna sabitledin (tornavida ucunu ısıtarak, dişliyi eriterek tam ortasına sapladım). Mekanik işlemler bitmiş oldu. Elektrikle ilgili olarak akü ve motoru kablolarla 1-0-2 butona bağladım. Basçek butonu direksiyona taktım, gaz görevi görüyor. 1-0-2 buton ise ileri geri vites görevi görüyor. Ayrıca şarj giriş jakını kenara sabitledim. Söktüğüm parçaları takarak arabayı topladım. İşlem tamam

      Bu da videosu:
      http://www.izlesene.com/video/vid-00013-20110612-1243/3645915



      < Bu mesaj bu kişi tarafından değiştirildi msungur -- 19 Haziran 2011; 22:58:11 >



      |
      |
      _____________________________

    • Teğmen
      189 Mesaj
      19 Haziran 2011 23:01:11
      Ellerinize sağlık, benim yeğene de lazım böyle birşey. Bu arada sizin ufaklık o arabaya büyük geliyor :)
      |
      |
    • Teğmen
      183 Mesaj
      19 Haziran 2011 23:03:05 Konu Sahibi
      Teşekkürler. Olsun araba küçük olnca daha iyi, biryere giderken bagaja filan kolayca sığıyor:)
      |
      |
      _____________________________

    • Süresiz olarak uzaklaştırıldı.
      1 Not
      20 Haziran 2011 00:20:45
      güzel çalışma.. direksiyon kontrolü de elektronik yapılabilir.. hatta bir mikro denetleyici yardımıyla joystick bile monte edilebilir..
      |
      |
      _____________________________

      "Az yaşa, çok yaşa, akıbet er geç gelir başa!"
    • Binbaşı
      1008 Mesaj
      20 Haziran 2011 13:27:14
      Gerçekten çok temiz bir çalışma yapmışsınız. Tek merak ettiğim şey akü ne kadar dayanıyor?
      |
      |
      _____________________________


      Gece uçuşu
      - Karanlık Işığın Yokluğudur...
      Gezen insan
      - Doğa, Kültür, Tarih...
      Ford Club Türkiye
      - Daha iyiye doğru...
      12 yıllık HORT
    • Teğmen
      183 Mesaj
      25 Haziran 2011 19:11:55 Konu Sahibi
      Merhaba, 6V 4Ah akü kullandım. Akü tam dolu iken 20-30 dakika aralıksız kullanılabiliyor. Piyasadaki akülü arabalar 6V 12Ah yani benimkinin 4 katı kapasiteli. İhtiyaca göre daha güçlü akü takılabilir. Yada ben aynı aküden bir tane daha alıp paralel bağladam fazla fazla yeter. Zaten çocuk 15 dakika sonra sıkılıyor, dikkati başka şeylere kayıyor.
      |
      |
      _____________________________

    • Yarbay
      2839 Mesaj
      26 Haziran 2011 12:50:19
      Tebrkler temiz olmuş. şarjlı matkap olsa drift bile yaparmış eleman

      Düzeltme: İmla



      < Bu mesaj bu kişi tarafından değiştirildi Nipp10 -- 26 Haziran 2011; 12:53:48 >
      |
      |
      _____________________________


      DH Japonya Hayranları

      ||DH Elektronik külübü||
      Opera fan kulübü
      ||Amfi hastası, motor-bisiklet ustası||Az yakar, çok kaçar
    • Yüzbaşı
      319 Mesaj
      29 Haziran 2011 13:30:01
      tebrikler güzel olmuş elinize sağlık
      |
      |
      _____________________________

    • Er
      13 Mesaj
      14 Temmuz 2011 16:12:04
      bende böle bişiy yapıcam ama gerekli motoru bulamadım malum akülü araç fiyatları acaba motor kaç volt kaç amaper piyasadaki ufak makinalar bu işi görürmü tabanca gibi 20 tl ye satılan vidalama aletleri mesela
      |
      |
      _____________________________

      buyum burdayım
    • Er
      1 Mesaj
      11 Kasım 2011 16:23:59
      Öncelikle Merhaba , Bende Kardeşime Böyle Bir şey Yapmak İstiyorum . Ama Yapamıyorum Elimde 1 Adet Elektrik motoru var . Daha Nitelikli Anlatırmısınız Lütfen
      |
      |
      _____________________________

    • Onbaşı
      21 Mesaj
      09 Şubat 2012 19:47:07
      Keşke biraz daha detaylı anlatsaydınız ve bol foto koysaydınız hocam.Benimde 2.5 yaşında oğlum var benzer bi arabası var.Bende yapabilirmiyim diye düşünüyorum.Akülü araba gördümü çocuuğu zaptedemiyoz.
      |
      |
      _____________________________

      <pre xmlns="http://www.w3.org/1999/xhtml">

    • Er
      5 Mesaj
      26 Mart 2012 12:51:47
      Ben de bir akülü araba aldım çocuğum için. Yalnız şu anda aracın pedalına zor uzanıyor ve araç hareket ettiği zaman korkup ayağını pedaldan hemen çekiyor. Ben de onu arabayla gezdirebilmek için akülü arabaya uzaktan kumanda sistemi yapmak veya yaptırmak istiyorum. Birkaç yere sordum ancak ülkemizde her zaman olduğu gibi sorduğum yerler konularında uzman olmadığı için böyle bir şeyi nasıl yapacaklarını bilemediklerini ilettiler. Konu hakkında bilgisi olan, yardımcı olabilecek olan var ise, çok memnun olurum...
      _____________________________

    • Çavuş
      84 Mesaj
      25 Haziran 2012 10:24:54
      msungur kardesim seni gercekten cok cok tebrik ediyorum. Olayı bu kadar sade basit ve en dusuk maaliyetli sekilde halletmissin. Çokta guzel resimli anlatıp tık yerlestirmissin. Benim bugunlerde boyle bir proje dusuncem vardı arastırırken buldum bu anlatımını. Bana pilsanın piyasa degeri 600 TL civarı olan akülü aracı geldi ama dişli gurubları kırılmış dagılmıs ve motorları küflenmiş. Bunu ayağa nasıl kadlırabilirim dusuncesi var. Bu konuda yardımı olabilecek arkadasların düsüncelerine ve projelerine acıgım. Detaylı bir sekilde buraya bu konunun anlatımınıda yapmak istiyorum bitince...
      |
      |
      _____________________________

      asla asla deme!!!
    • Çavuş
      48 Mesaj
      25 Haziran 2012 15:16:51
      Bu işte ustasın kardeş .
      |
      |
      _____________________________

    • Er
      1 Mesaj
      24 Mart 2013 03:17:22
      Merhaba arkadaşlar benim sorunum oğluma aldığım aliş marka akülü araba var 2 akü ile çalışıyor, arabada fren pedalı ve gaz pedalı var, gaz pedalının altında 2 tane düğme var pedala az bastığı zamn yavaş tam bastığı zaman hızlı gıdıyor bu düğmenin birincisi takılı kalmıştı ve açtık düzeltdik ama 2. Düğmenin kapalıları yerinden çıktı ve yerlerini karıştırdığımız için takamadık bunun bir şeması veya bilen bir arkadaşın yardımına ihtiyacım, ikinci buton 6 girişli 2 girişine köprü atılmış diğer 4 kablonun yerlerine takmaya çalışıyorum ama sadece 1.devirde çalışıyor, Şimdiden çok teşekkürler



      < Bu ileti tablet sürüm kullanılarak atıldı >
      |
      |
      _____________________________

    • Yüzbaşı
      569 Mesaj
      13 Temmuz 2013 11:12:26
      quote:

      Orijinalden alıntı: Momentary

      Ben de bir akülü araba aldım çocuğum için. Yalnız şu anda aracın pedalına zor uzanıyor ve araç hareket ettiği zaman korkup ayağını pedaldan hemen çekiyor. Ben de onu arabayla gezdirebilmek için akülü arabaya uzaktan kumanda sistemi yapmak veya yaptırmak istiyorum. Birkaç yere sordum ancak ülkemizde her zaman olduğu gibi sorduğum yerler konularında uzman olmadığı için böyle bir şeyi nasıl yapacaklarını bilemediklerini ilettiler. Konu hakkında bilgisi olan, yardımcı olabilecek olan var ise, çok memnun olurum...

      Selamlar; biraz uzun zaman olmuş ama arayan olursa eğer benimde bu şekilde sorunum vardı ve lineer potansiyometre adında bir parça var isterseniz bir elektronikçiye taktırabilirsiniz.
      |
      |
      _____________________________

      Hyundai i20 2013 - Acer AS5740G-434G50Mn - LG G3 - HP B110a PhotoSmart
    • Binbaşı
      1015 Mesaj
      13 Temmuz 2013 15:49:11
      çok çok güzel olmuş emeğine sağlık ama gücü biraz sanki az gibi bide far tak benden tavsiye farı dinamo ile
      |
      |
      _____________________________

      Lütfen benimle ilgili konu "Alıntı" yapınız veya "Cevap" veriniz ki bildirim gelsin.
    • Onbaşı
      29 Mesaj
      20 Temmuz 2013 12:22:31
      ben de bir tane aldım oğluma ne umutlarla.. :)
      ama fazla sürmedi hevesinin geçmesi.. kendimi onun yerine koyupta öyle bir oyuncağa sahip olduğumu düşününce..... bunu gelde ona anlat :)
      neyse :)

      arkadaşlar belki dikkatinizi çekmiştir BİM mağazalarında satılıyordu bir ara. çok iyi olmasa da iş görür cinsten aldım getirdim..
      fakat düz yolda fena sayılmaz ama yokuşlarda bayılıyor :(

      6w-4ah (umarım yalnış yazmadım) olmalı akü gücü. bir akü daha ekleyip 4 ah yi 8 e çıkarırsam biraz daha iyi olacağını söylediler ama uğraşmadım..
      şimdi forumda bilgi paylaşımlarını görünce alevlendi yine bendeki heves..

      önce şunu sormak istiyorum ikinci bir aküyü eklesem istediğim verimi alabilirmiyim ?
      ve bu motora zarar verir mi.

      ikinci bir seçenek elimde şarzlı tornavida motoru mevcut 14.4 w. bu motor daha verimli olabilir mi?
      _____________________________

    • Yüzbaşı
      569 Mesaj
      20 Temmuz 2013 13:06:24

      Motor 14.4V olabilir aküyü de 12V ile değiştirebilirsen olur. Benim aldığım arabada çift motor var ve geri ileri yapınca ön taraf havaya kalkıyor. Çözüm için ayak pedalına lineer potans takmam gerekiyor. Bayramdan sonra halledebilirsem iyi olacak.
      |
      |
      asertanel kullanıcısının, bahsedilen mesajını gör
      _____________________________

      Hyundai i20 2013 - Acer AS5740G-434G50Mn - LG G3 - HP B110a PhotoSmart
    • Onbaşı
      29 Mesaj
      20 Temmuz 2013 14:35:52

      çok güzel oyuncaklar var çok da güçlü.. yeniden çocuk olmak istiyor insan :)

      hocam siz konuya baya hakim olmalısınız ben potansiyometre'yi şimdi google dan öğrendim :)
      sanıyorum anladım yapmaya çalıştığınız şeyi umarım istediğiniz sonuca ulaşırsınız :)

      ayrıca verdiğiniz bilgi için teşekkür ediyorum..

      14.4 lük motora 12 w bir akü bağlarsam kullanılabilir düzeyde bir verim alacağım gibi.
      başka bir değişikliğe gerek kalmadan.

      ve bu muhtemelen diğer elektronik düzeneğe (radyo-lambalar vs..) zarar verecektir onun için eski aküyü de kullanmalıyım sanırsam..
      |
      |
