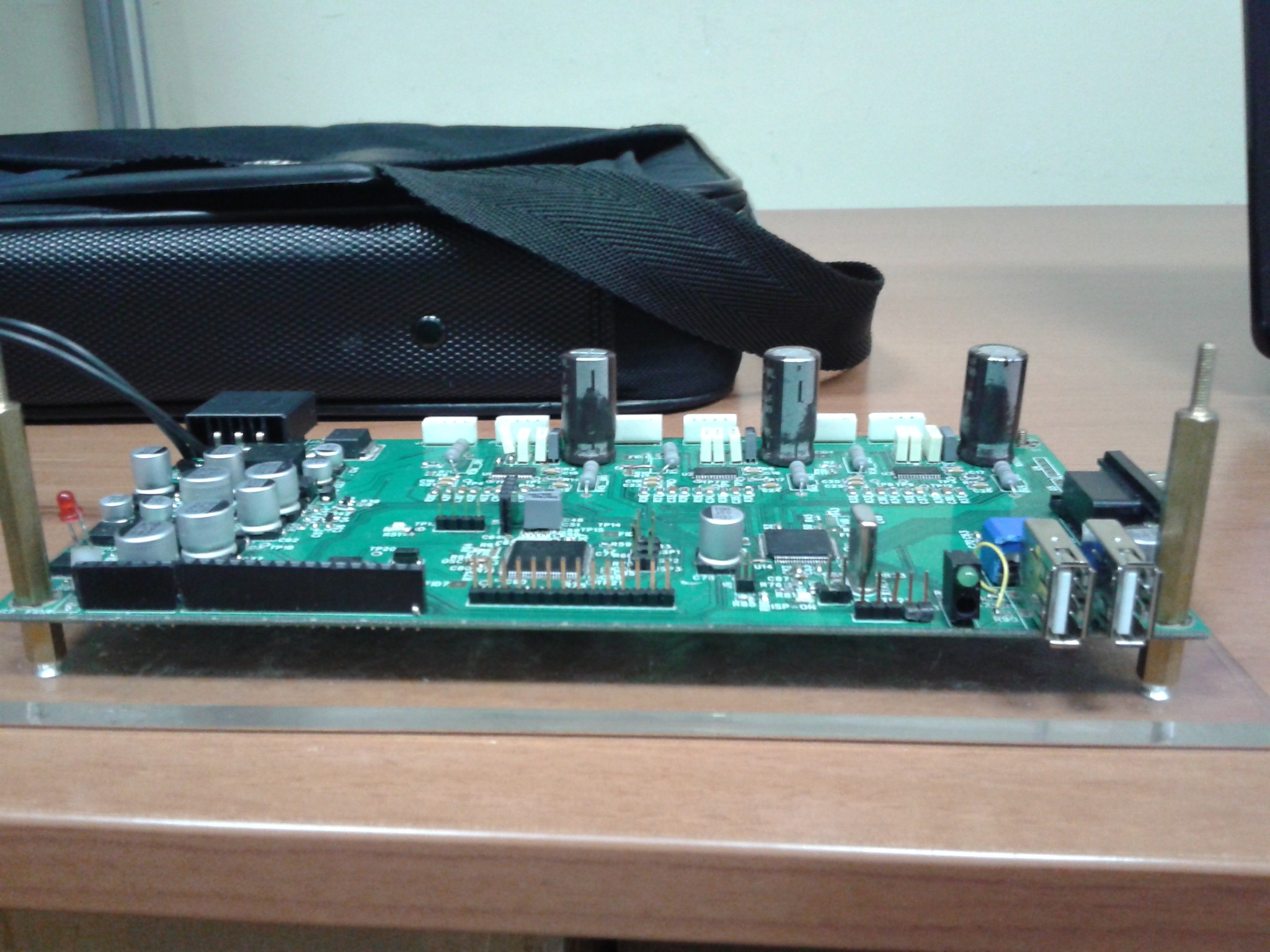

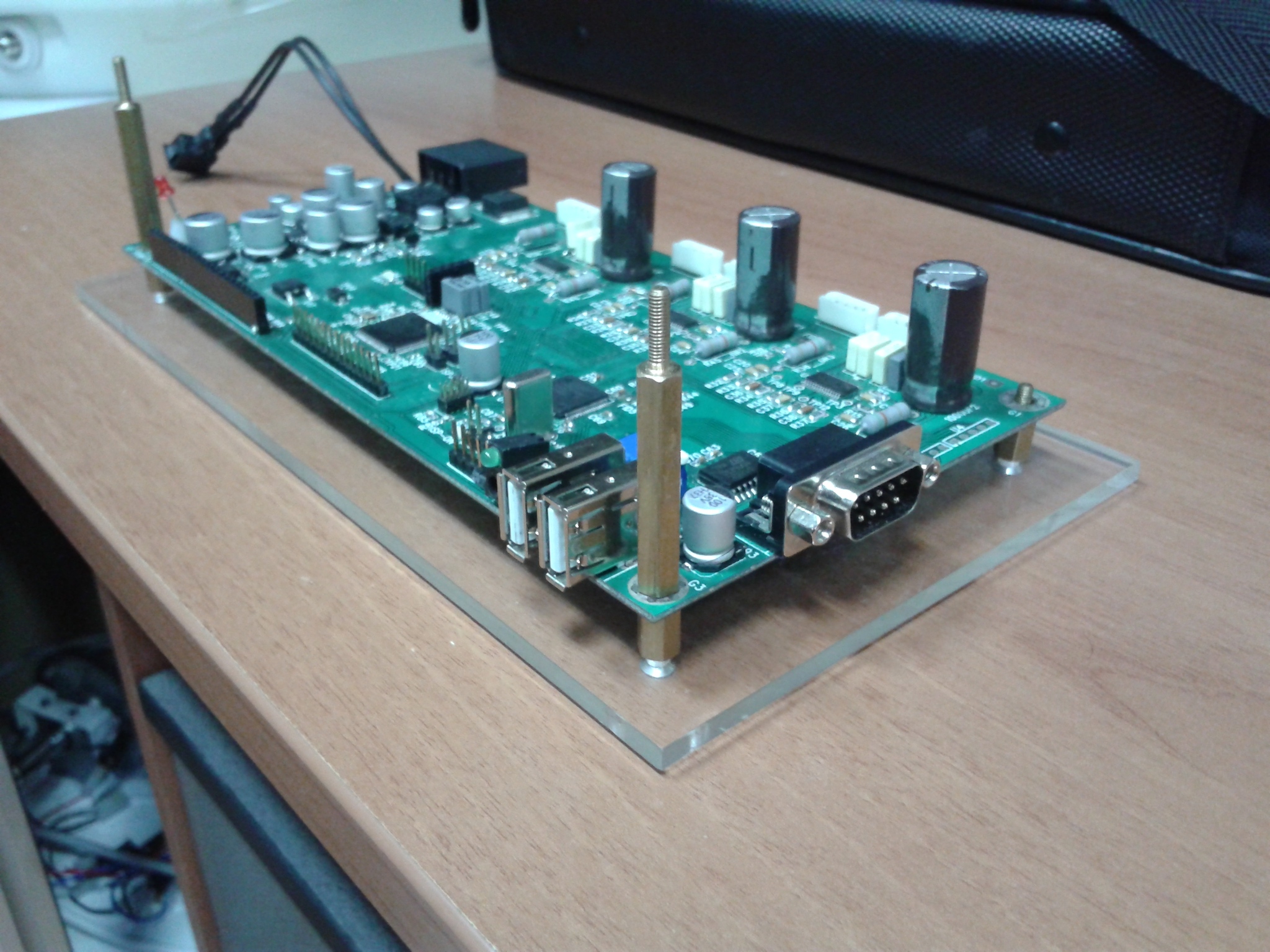

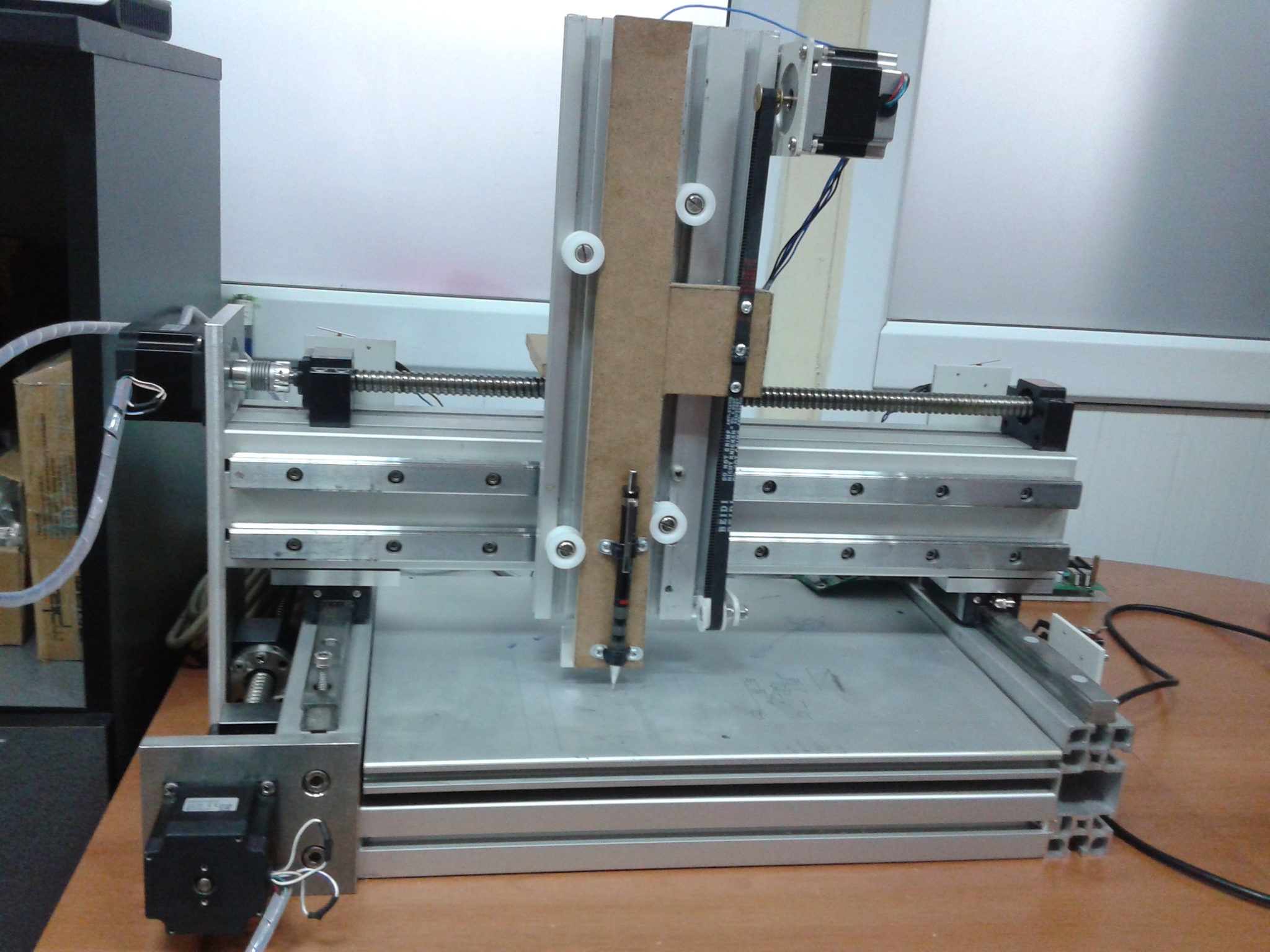

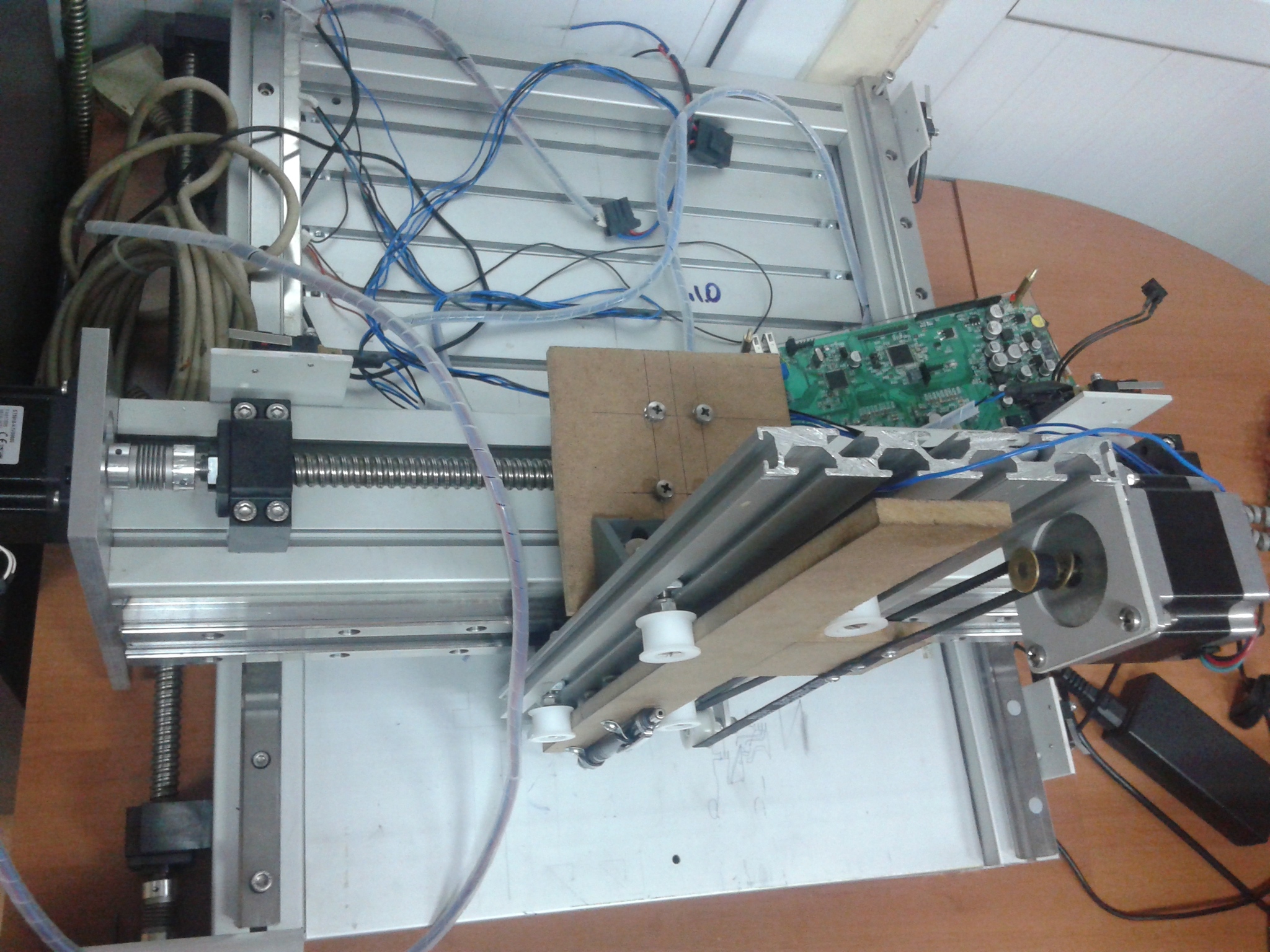

  • Merhaba arkadaşlar, elektrik-elektronik müh. 4.sınıfta okuyorum. Bu dönem bir elektronik firmasında uzun dönem iş yeri eğitimi göreceğim. Konuya gelirsek, benden önce staj yapan arkadaş "3 boyutlu CNC ile baskıdevre kazıma" projesini başlatmış, stajının bitimine kadar CNC’nin mekanik tüm işlerini bitirmiş, kontrol kartı tasarlanmış. Yalnızca CNC'nin bilgisayarla haberleşmesi için yazılımsal kısım kalmış. Staj yaptığım yer de bu işi yeni gelen stajyer öğrencilere devretmeyi planlamış, bu biz oluyoruz.

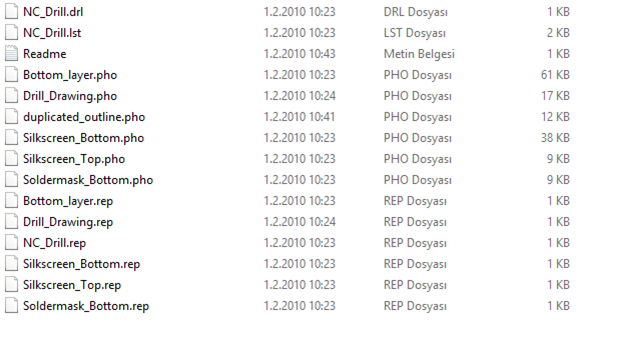

    Bu haftayı "Gerber Dosyaları" hakkında araştırma yaparak geçiriyorum. Anladığım kadarı ile her pcb tasarım programının gerber dosyaları farklı oluyor. Benim elimdeki örnekte Pcb tasarımları için "Mentor Graphics PADS" programı kullanılmış ve oluşan gerber dosyaları da resimdeki gibi.

    3 Boyutlu CNC ile Baskı Devre (PCB) Kazıma Projesi.

    .pho uzantılı dosyaları "Viewmate" programı ile açarak örnek tasarımı görebildim. Bizden istenilen şey çizilecek koordinatların bulunduğu katman dosyasını mesela "bottom_layer.pho" dosyasını bir şekilde bilgisayardan cnc’ye aktarmak. Bunun için yazılım yazmamız gerekebilirmiş. Biraz araştırma sonucu bu gerber dosyasını programlarla “g code” haline getirip mach3 programını kullanarak cncye aktarılabildiğini gördüm. Bu yöntemi kullanmanın belli şartları var mı? Tasarlanan kontrol kartıyla uyumlu olması mı gerekiyor? Çünkü bizden önceki arkadaş mach3 kullanarak yapamadığını söyledi. Bu konular hakkında daha önce bu tür projelerde arkadaşlar bilgilerinize ihtiyacım var.
