  • Arkadaşlar öncelikle iyi akşamlar.

    Elimde marangoz olan amcamın yapmış olduğu bir kolon var. ve bu kolonun üzerinde 2 hoparlör ve 1 adette subwoofer var (üzerinde yazan güçler doğru ise 2*120w 1*150w). bu sistemi daha önce premier ses sisteminin 2+1 in çıkışları sayesinde çalıştırıyordum. geçen hafta bu cihaz bozuldu ve bende kendimce bu cihazın yenisini almak yerine kendi kendime ucuz yollu bi amfi devresi ile işimi görebilirim diye düşündüm. böyle bişi yapılabilir mi yoksa illaki yeni bir ses sistemi alıp eski usul devam mı etmem gerekiyo?

    edit : resim ekleme


     2+1 amfi devre şeması verebilecek olan


     2+1 amfi devre şeması verebilecek olan


     2+1 amfi devre şeması verebilecek olan



    < Bu mesaj bu kişi tarafından değiştirildi Wüstenkönig -- 17 Nisan 2012; 0:22:30 >







  • Elektronik devreden anlıyorsan, TDA1562http://img401.imageshack.us/img401/8906/1562pq6.jpg 1*70W

    TDA7375http://img105.imageshack.us/img105/9248/tda7375pa7.png 2*35W

    vede 12V ile çalışıyorlar. Bir adet 300W pc psu ile besleyebilirsin, yeşil kabloyu herhangibir siyaha bağla drekt çalışır. Sarılar +12V, siyahlar (-). Kırmızılar +5v.

    Şudevrede var, fakat denemedim (devredeki üç adet kondansatörün birini kullan, kendi şeması ile karşılaştır bence) , woofıra sağdece bass crossover lı verir.

    Diğer bir seçenek ise normal bir otoanfi, 4 çıkışlı, kullanabilirsin. İstersen sana anfi verebilirim 4*30W..
    Kolay Gelsin.

     2+1 amfi devre şeması verebilecek olan


     2+1 amfi devre şeması verebilecek olan



    < Bu mesaj bu kişi tarafından değiştirildi Emin-Firtina -- 17 Nisan 2012; 11:12:22 >




  • quote:

    Orijinalden alıntı: Emin-Fırtına

    Elektronik devreden anlıyorsan, TDA1562http://img401.imageshack.us/img401/8906/1562pq6.jpg 1*70W

    TDA7375http://img105.imageshack.us/img105/9248/tda7375pa7.png 2*35W

    vede 12V ile çalışıyorlar. Bir adet 300W pc psu ile besleyebilirsin, yeşil kabloyu herhangibir siyaha bağla drekt çalışır. Sarılar +12V, siyahlar (-). Kırmızılar +5v.

    Şudevrede var, fakat denemedim (devredeki üç adet kondansatörün birini kullan, kendi şeması ile karşılaştır bence) , woofıra sağdece bass crossover lı verir.

    Diğer bir seçenek ise normal bir otoanfi, 4 çıkışlı, kullanabilirsin. İstersen sana anfi verebilirim 4*30W..
    Kolay Gelsin.

     2+1 amfi devre şeması verebilecek olan


     2+1 amfi devre şeması verebilecek olan


    Hocam en üstteki iki devrede (1*70 ve 2*35) woofer çıkışı varmı?

    O verebilirim dediğin anfiyi bu amaç için nasıl kullanacam, nerede oturuyorsun ve fiyat nedir?




  • Selam. TDA1562 devresinde woofer özelliği yoktur, sağdece açık şemasını verdiğim devrede bassfilter yani woofer katı eklenmiştir. preamplı olarak simetrik besleme olmayan bir devredir.

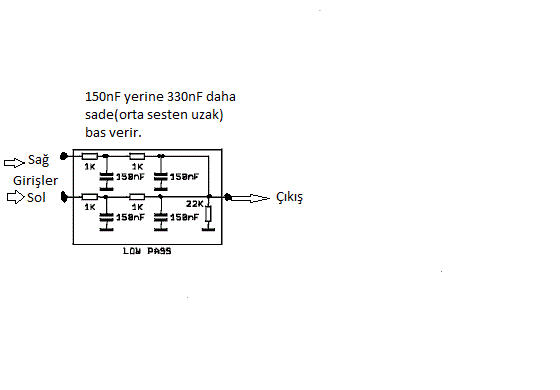

    Daha basit woofer katı isterseniz; bu basit devreyi kullanabilirsiniz.
    Normalde wooofer katı yok fakat TDA1562 (büyük hoparlor için) hoparlorbeslemesi diğer tda7375 (midler için) e göre seste daha güçlüdür.
    Bir woofer katı daha; PT2351 entegresi ile yapılabilir.
    Ayrıca o kabinde wooferın yarattığı ses dalgasından midlerde etkilenir ve verimli bir ses alamazsın.
    Sana önerim, kabini 3 e kestir. Midleri sağa ve sola dağıt voofer tek kalsın. Daha geniş stereo dinlemiş olursun bu ses akustiğini %80 daha performanslı duruma getirir.





  • quote:

    Orijinalden alıntı: Emin-Fırtına

    Selam. TDA1562 devresinde woofer özelliği yoktur, sağdece açık şemasını verdiğim devrede bassfilter yani woofer katı eklenmiştir. preamplı olarak simetrik besleme olmayan bir devredir.

    Daha basit woofer katı isterseniz; bu basit devreyi kullanabilirsiniz.
    Normalde wooofer katı yok fakat TDA1562 (büyük hoparlor için) hoparlorbeslemesi diğer tda7375 (midler için) e göre seste daha güçlüdür.
    Bir woofer katı daha; PT2351 entegresi ile yapılabilir.
    Ayrıca o kabinde wooferın yarattığı ses dalgasından midlerde etkilenir ve verimli bir ses alamazsın.
    Sana önerim, kabini 3 e kestir. Midleri sağa ve sola dağıt voofer tek kalsın. Daha geniş stereo dinlemiş olursun bu ses akustiğini %80 daha performanslı duruma getirir.

    />


    hocam ben devre yapmakla uğraşmak yerine aşağıdaki sistemlerden birini alsam ve çıkışlarını benim sisteme bağlasam olur mu?

    57 tl
    http://www.vatanbilgisayar.com/Hoparl%C3%B6r%20(Speaker)/jwin-m-334-2+1-m-334-speaker/productdetails.aspx?I_ID=56507

    78 tl
    http://www.vatanbilgisayar.com/Hoparl%C3%B6r%20(Speaker)/jwin-m-328u-2+1-m-328u-usb+sd-speaker/productdetails.aspx?I_ID=52761

    88 tl
    http://www.vatanbilgisayar.com/Hoparl%C3%B6r%20(Speaker)/microlab-m290-m290-2+1-speaker/productdetails.aspx?I_ID=59750

    96 tl
    http://www.vatanbilgisayar.com/Hoparl%C3%B6r%20(Speaker)/microlab-m-200-yeni-m-200-yeni-2+1-piano-black--speaker/productdetails.aspx?I_ID=43045




  • Teknik özelliklere bakacak olursak.
    Bass 16W
    Mids 12W

    Senin gösterdiğin en iyi sistemin güçleri bunlar. Ortalama 100 tt
    Düşünecek olursak, senin kabini 3e böldük diyelim.
    Midlere 2*12W Bass hoparlore ise 16W verdik. Toplam güç = 38W

    Devre yapacak olursak;
    TDA 1562 bass 60W diyelim,
    TDA 7375 midle 2*30W diyelim.
    Bu devrelerin toplam maliyeti 50 tt devrenin ikisi, +ikinciel bir pc power sply onada 30 tt desek.Ortalama Adana piyasasında 80 tt.
    Midlere 2*30W Bass hoparlore ise 60W verdik. Toplam güç= 120W

    Hinede tercih senin tabi:



    < Bu mesaj bu kişi tarafından değiştirildi Emin-Firtina -- 19 Nisan 2012; 10:34:53 >
