12V 60ah lık bir akü için şarz cihazı devresi (2. sayfa)
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
New Balance 411 Lifestyle Erkek Günlük Ayakkabı - M411BB2 : Amazon.com.tr: Moda
https://www.amazon.com.tr/dp/B0CJ5JR51K
5 sa. önce paylaşıldı
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
3 Misafir - 3 Masaüstü
Giriş
Mesaj
-
-

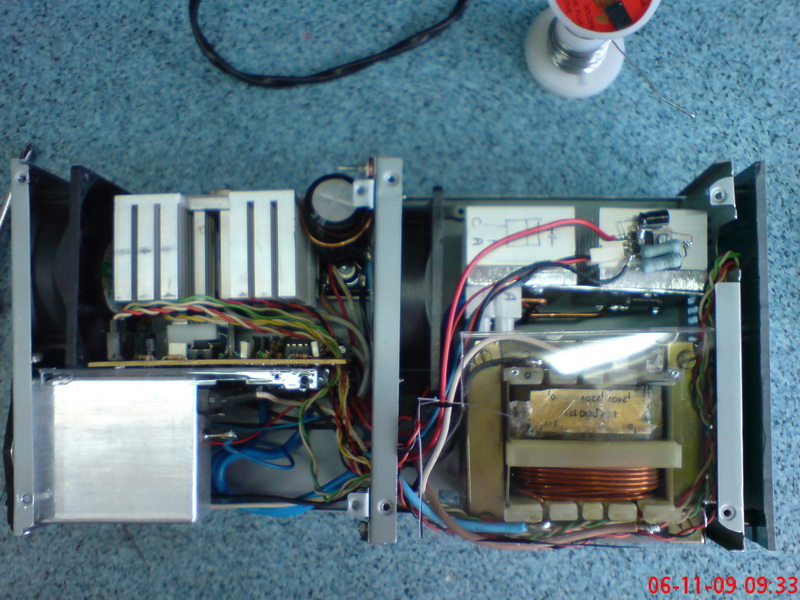

baska iki resim
-

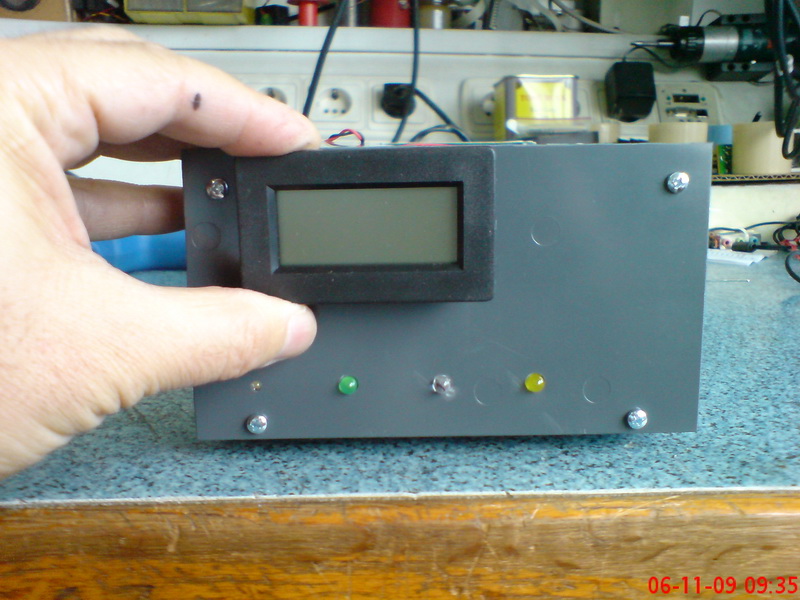

ve baska
-
4 resim daha var
-
Bugun oglende gidip sigortalarida aldim artik eve deneme kaldi
-
Savsat2000 Usta Deneme sonucu ne oldu merak ettim aynı devreyi yaptım ama transistör ve diodu bulamadım transistör bux10 veya mj802 diyot mur1540 bulabileceğim bir yer varmı? (bluemavi de yok)
-
işcilik guzel olmus kazasız belasız kulan ins.
sonuclarını yazarsan bizimde elimizin altında denenmiş bi akü sarj devremiz olur. -
Arkadaslar cihazi eve goturdum 15A sigortayi da aldim bu arada MUR1660 i ikitane paralel bagladim,
ama aksamlari eve gec gidiyorum aku de arabanin bagajinda o saatte yorgun oluyorum ve 3 kat o akuyu cikarmak cok zor geliyor
merak etmeyin sonucu mutlaka paylasacagim.
Ama ancak hafta sonu deneme yapabilecegim. -
Arkadaslar benim ingilizcem fazla yok ve sona yaklastikca ihtiyaclar degisiyor
Bulk Charge
Over Charge
Float
bunlarin anlamini tam olarak cikaramadim
yardimci olabilirmisiniz malum aku sarj olurken olduktan sonra ledlerin anlamini da bilmek lazim
internette arastirdim ama tam tatmin olamadim yardimci olursaniz sevinirim.
Tabi birde cihaz normal calisirsa normalde aku baglamadan calisiyor tabi ama yukte bakmak lazim. -
quote:
Orijinalden alıntı: kenakord08
Burdaki terimler Sözlük Anlamında kullanılmamaktadır.
BULK CHARGE = Şarj Esnasında yeteri değerde ve Akımda şarj Yapılıyor Anlamında Yanan Led
OVER CAHARGE= Tam dolu Olduğunu Belirten Led
FLOAT = Tam dolu olmayan Aküyü Şarj ediyor Ledi
Kolay gelsin
Tesekkurler
bunlari bilmek iyi oldu
ALLAH razi olsun. -
Arkadaslar az once ilk denemeyi yaptim aku bostayken 10.4V gosteriyor
ve cihazdada aku takili degilken yesil led yaniyor (yani tam dolu olmayan aku sarj ediliyor)
akuyu devreye sokunca yesil led sonuyor baska hicbir led yaniyor tabii goc ledi haric
ve akude ki voltajda ayni ama bosta olctugumde uclarda 13.39v var
ve devreden hic akim cekilmiyor cunku sogutucular buz gibi.
acaba burdaki degerler satndard direnc degerleri bendekiler biraz farkli ondan olabilirmi
sadece Rt direnci bende 9.90R burdaki deger 100R
henuz bir gelisme olmadi simdi cikmamgerek ancak 3-4 gibi evde olurum biraz ugrasacagim ama evdede olmuyor ise goturmem gerek
tabi akuyu nasil goturecegim birde o var.
Neyse insallah problemi gideririm
kendinize iyi bakin. -
sonuç? -
devredeki transistör ve diyotu bulabileceğim bir yer adresi verecek arkadaş varmı birde devre üzerindeki direnç değerleri ile şema üzerindeki direç değerleri tutmuyor hangisini baz alacaz? -
hocam son durum ne oldu ? -
Arkadaslar cihazi bugun isyerine getirdim evde pek bakma imkani yok
yeni soktum bakalim nerede hata yapmisim ilk once kullandigim transistorlere baktim 2n3702 yerine BC556B kullanmisim yerine olur gibi bir problem yok gibi
fakat simdi anladimki dizayni daha degisik (pratik) yapmaliyim tabi kutuya gore yaptigim icin sokmesi ve montaji ugrastiriyor demekki bir ariza durumunda
su anki durumde ogle zaten cabuk bir sekilde mudahale gerek.
Sanki baskili devreyi yeniden cizecegim gibi geliyor bana ama ilkonce bu haliyle calistirmaya calisacagim.
Tabi aku olmadanda biraz ugrastiracak.
Calismadi diye biraktim zannetmeyin islerimin yogunlugu nedeniyle bakamadim bugunde yarim gun calisacagiz yani bayramdan sonraya kaliyor anlayacaginiz. -
Sayin kenakord08 bendeki degerler zaten bunlar sadece 2N3702 yerine bc556B kullandim biryedede bc 327 kullanmislar gerci ondan oldugunu sanmiyorum
baktim pek bir hata bulamadim.
Yanliz aklima birsey geliyor acaba taktigim aku bozuk ta ondanmi oldu emin degilim dogrusu. -
Aslinda cihaz bosta calisirken 13.32 volt var cikista bu normalmidir. -
Kontrol ettiğinden eminim ama Akünün Boş olmadığına eminmisin usta akü doluysa yine akım çekmez? akünün voltajı cihazın voltajından yüksekse akü 14V cihaz 13,32V ise yine akım çekmeyeceğini düşünüyorum Birde bulunduğum ilde bux10 mj 802 ve benzeri transistörleri ve mur 1660 türevi diyot bulamıyorum internetten alabileceğim bir yer varmı? devrenin aynısını bende yaptım kenan ustanın verdiği direnç değerleriyle transistör ve diyotu bekliyor
< Bu mesaj bu kişi tarafından değiştirildi t u r g a y -- 26 Kasım 2009; 20:13:49 > -
Gerçek direnç değerleri aşağıdadır...
Malzemeleriwww.direnc.net Adresinden temin edebilirsiniz
Ra=153K
Rb=11K
Rc=35K
Rd=291K
Re=2.54K
Rs=0.02R 5W
Rt=9.90R
Kolay gelsin
burda kenakord08 vermis bir adres bak istersen -
Hayırlı bayramlar diyerek Bu Dirençleri zaten devrede kullandım fakat diyotla (mur1540-1660) transistörü (bux10-MJ802) bulamıyorum?
