  • Uln2803 ile bir paralel port kontrol devresi yaptım.Devre güzel çalışıyo.Ancak uln2803 ün nasıl çalıştığını anlamadım.Giriş uçlarına 5V verdiğimizde çıkış uçlarına bağlı olan röleleri tetikliyor.Bunu nasıl yapıyor?

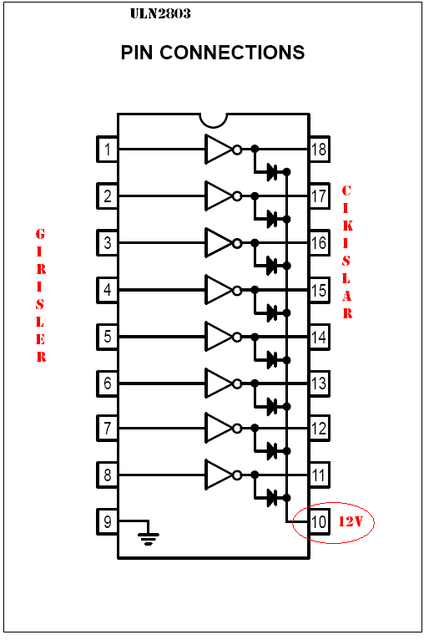

    (10 nolu uca 12V veriyoruz.Ama çıkışlarla alakasını kuramadım)Resimi datasheet inden aldım.
     ULN2803



  • girişe 5 volt verince çıkıştaki NPN transistör
    ON duruma geçiyor
    yani Ground'a çekiyor
    böylece rölenin bobininden akım geçiyor
    (bobinin diğer ucu + potansiyelde )

    10 no'lu uca 12 V verme sebebi
    röle bırakırken bobinden geçen akım bir anda 0 olmaz
    ve bobin uçlarında yüksek bir voltaj oluşur
    işte bu voltajın 2803 'ün transistorunu delmemesi için 12 V veriyoruz
  • 2 gündür düşünüyodum.Çok teşekkür ederim.
