Transistörlü preanfi devresi (5-15 volt) yardım

quote:

Orijinalden alıntı: goçhisar

Neyi güçlendireceksin?

FM, AM, IR, Ses vs.

Hepsinin pre-amfisi farklı.

quote:

Orijinalden alıntı: 20playback

quote: Orijinalden alıntı: goçhisar Neyi güçlendireceksin? FM, AM, IR, Ses vs. Hepsinin pre-amfisi farklı.

özür dilerim yzmayı unutmuşum

Mikrofon preamfisi lazım

Teşekkürler

quote:

Orijinalden alıntı: kenakord08

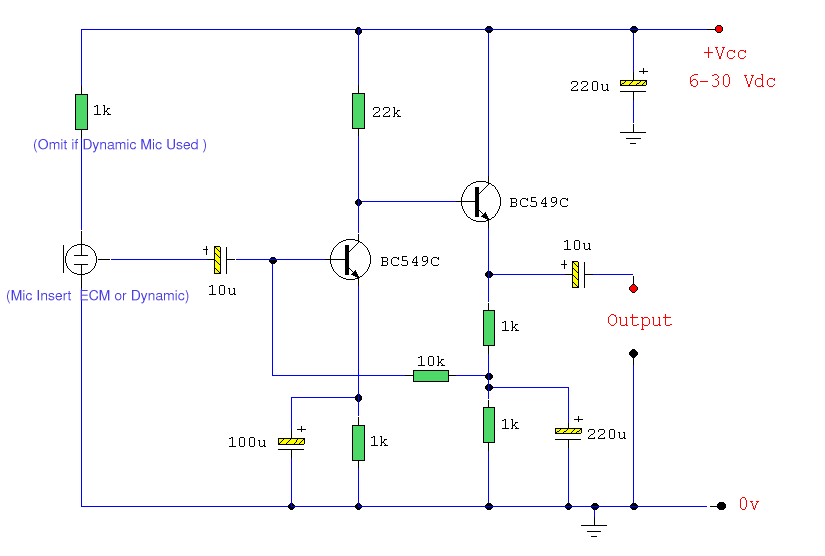

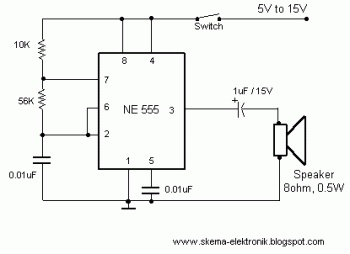

İki adet daha devre şeması

/>

quote:

Orijinalden alıntı: furkansevke

bu bahsettgn devre elektret mic takip guclu mic yamayami yaryor. Cnku bende blgsayarm icn bi mic ypmak istyrum bunumu kllancam

quote:

Orijinalden alıntı: goçhisar

@20playback
Mikrofonun iki bacaklı ise yukardaki direnci yoksayabilirsin.

/>

Diğer resimdeki 1K direnç kaldırılacak sadece.

quote:

Orijinalden alıntı: 20playback

quote: Orijinalden alıntı: goçhisar @20playback Mikrofonun iki bacaklı ise yukardaki direnci yoksayabilirsin. /> Diğer resimdeki 1K direnç kaldırılacak sadece.

Teşekkürler Sayın Goçhisar

sizin devreyi yapacağım ve ilk defa bir devreyi sorusuz anladım



Alıntıları Göster

quote:

Orijinalden alıntı: goçhisar

quote: Orijinalden alıntı: furkansevke bu bahsettgn devre elektret mic takip guclu mic yamayami yaryor. Cnku bende blgsayarm icn bi mic ypmak istyrum bunumu kllancam

Bilgisayarında zaten pre-amp vardır furkan. Mikrofonu direkt bağlaman yeterli.

@20playback
Mikrofonun iki bacaklı ise yukardaki direnci yoksayabilirsin.

/>

Diğer resimdeki 1K direnç kaldırılacak sadece.

quote:

Orijinalden alıntı: furkansevke

quote: Orijinalden alıntı: goçhisar quote: Orijinalden alıntı: furkansevke bu bahsettgn devre elektret mic takip guclu mic yamayami yaryor. Cnku bende blgsayarm icn bi mic ypmak istyrum bunumu kllancam Bilgisayarında zaten pre-amp vardır furkan. Mikrofonu direkt bağlaman yeterli. @20playback Mikrofonun iki bacaklı ise yukardaki direnci yoksayabilirsin. /> Diğer resimdeki 1K direnç kaldırılacak sadece.

yanlz elektret mikrofondan bahsedyorum abi drek baglarsam calsrmi ve jack inin adi nedir

Alıntıları Göster

quote:

Orijinalden alıntı: goçhisar

Elindeki mikrofonun pdf dosyasına bakmak lazım. İçinde entegre varsa besleme voltajı vermek gerekebilir. Dinamik mikrofon gibi kullanılıp kullanılamayacağına öyle karar vermek lazım.

Öncelikle normal mikrofon gibi bağlantıyı yaparsın. Çalışırsa kullanmaya devam dersin. Olmadı bir dirençle voltaj verip içindeki entegreyi beslersin, çıkışada bir mercimek bağlar kullanırsın.

quote:

Orijinalden alıntı: 20playback

quote: Orijinalden alıntı: goçhisar Elindeki mikrofonun pdf dosyasına bakmak lazım. İçinde entegre varsa besleme voltajı vermek gerekebilir. Dinamik mikrofon gibi kullanılıp kullanılamayacağına öyle karar vermek lazım. Öncelikle normal mikrofon gibi bağlantıyı yaparsın. Çalışırsa kullanmaya devam dersin. Olmadı bir dirençle voltaj verip içindeki entegreyi beslersin, çıkışada bir mercimek bağlar kullanırsın.

size bir sorum var bazı devrelerde frekansla dcyi ayırmak için elektrolit kond. kullanıyorlar ,bazı devrelerde kutupsuz kullanıyorlar ...

hangisini kullanmak lazım?

Teşekkürler

Alıntıları Göster

quote:

Orijinalden alıntı: goçhisar

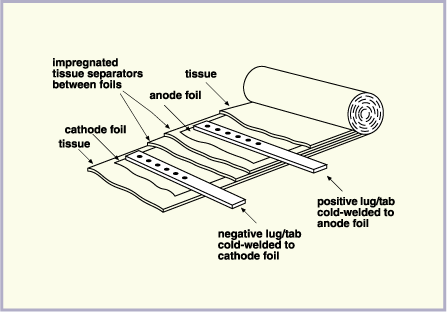

Kutuplu olan tipler ise genelde sarım şeklindedirler. İçlerinde yağ bulunur. Dış tarafında negatif kutbu bulunur. Elektronlar dış yüzeyde kalma eğilimindedirler. Bir telde elektron akışı bile telin dış yüzeyinde olur. İç yüzeyde akış arttığında ısınma meydana gelir. Telin içinde elektron akarken daha fazla elektron ve atomla karşılaşır. Çarpışacağı madde miktarı fazla olur. Her çarpışmada ısı oluşturur. Dış yüzeyin negatif kutbu oluşturmasının sebebi budur.

Kutupsuz kondansatör ise sadece iki levhanın karşı karşıya konmasıyla yapılır. Elektron iki yüzeydede sıkıntısız birikebileceği için her iki tarafıda negatif kutup olarak kullanılabilir.

Kutupsuz kondansatörün bir ucuna hem artı hem eksi gelebileceği için sinyal yakalamak için kullanırız. Kondansatörün ucu bir an için artı olur, sonra eksiye dönüşür. Kutup olmadığı içinde elektron hareketinden dolayı ısınma olmayacaktır.

Kutuplu tipi kullanırsak pozitif kutup negetif yükle yüklenirse elektron içten dışa kaçmak isteyecektir. Tabi bu dışa kaçış esnasında yakalamak istediğimiz sinyal bozulacak, kondansatör ısınacaktır.

Kutuplu kondansatörlerin sarımlı yapısı sebebiyle daha fazla yüzey alanına sahip olması, düzenli dc voltaj elde edilmek istendiğinde bize büyük avantaj sağlar.

Alıntıları Göster

quote:

Orijinalden alıntı: kenakord08

Bu mesaj silindi.

Alıntıları Göster

quote:

Orijinalden alıntı: kenakord08

Bu mesaj silindi.

Alıntıları Göster

quote:

Orijinalden alıntı: kenakord08

Bu mesaj silindi.

Alıntıları Göster

quote:

Orijinalden alıntı: untayk

Selamlar.
furkansevke kardeşim. Aslında çok profesyonel ve epey pahalı olan elektret mikrofonların dışındaki mamullerin 2 bacağı vardır. Bu 2 bacaktan eksi olanı gövdeye birleştirilmemişse , sanki 3 pinli gibi düşünülebilir :
http://www.google.com.tr/search?q=electret+condenser+microphone&hl=tr&safe=off&tbs=isz:m&tbm=isch&source=lnt&sa=X&ei=MiM1UM-HLIHNtAbCkIGIBw&ved=0CCAQpwUoAg&biw=1125&bih=681
http://www.freepatentsonline.com/7110560-0-large.jpg
http://www.strutpatent.com/image/get/2010/full/US07702118-20100420-D00000.jpg
http://upload.wikimedia.org/wikipedia/commons/5/57/Electret_condenser_microphone_capsules.jpg
http://www.wholesaleec.com/upload/upimg745/electret-condenser-microphone-20235.jpg
http://i01.i.aliimg.com/img/pb/766/620/417/417620766_161.jpg
Linklerde de görebileceğiniz gibi görüntüleri farklı birçok kapasitif mikrofonlar mevcut. Ancak tümünün ortak özelliği ise , içlerinde bir adet fet transistör barındırmaları :
http://www.buzzer-speaker.com/manufacturer/condenser%20microphone/pics/structure-mic.jpg
Bu sebeple , bir elektret kondanser mikrofona , bu fetin çalışabilmesi için bir DC voltaj uygulanması gerekmektedir. DC voltaj dediğimize göre bu voltajın bir artısı bir de eksisi ( ya da şasesi ! ) olması gerekir. Bu sebeple bu tip mikrofonların doğal olarak artı ve şase uçları olmalıdır. Yani ters voltaj verirseniz çalışmaz , hatta bozulabilirler de. Genelde de eksi yani şase ucu mikrofonun gövdesine verilir. Ya ggözle görülecek şekilde , ya da kapsül içerisinde. Bazıları ise gövdeyi toprak veya analog ground olarak dış metal kılıfı kullanır ve bunlarda dışa şase verilmemiştir ( en azından direkt bağlantı ile ! ). Bu durumda da mikrofonun artısını eksisini ancak deneyerek , ya da birden fazla varsa aynı üründen , içerisini açarak öğrenebilirsiniz. Bu artı ucumuz aynı anda fette kuvvetlendirilen ses sinyalinin çıkış ucudur. Bunun manası , ses sinyalini ayrıştırabilmek için ve DC nin filtre edilebilmesi için bir kondansatörden geçirmemizi şart kılar. Bu ister elektrolitik kutuplu , ister elektrolitik kutupsuz isterse de sabit ( istisna durumlarda onların da artı eksisi gözetilse de ) kondansatör , yani sabit kutupsuz kondansatörle yapılabilir. Burada dikkat edilmesi gereken şey , yüksek potansiyelin ( voltajın ! ) kondansatörün + ucuna bağlanmasıdır kutuplu kullanılırsa...

20playback kardeşim. Bir üst paragrafta sizin de sorunuza atıflar var. Ayrıca , DC kuplajın amacı DC veya başka bir tarifle düşük frekanslı sinyalleri geçirmemek amacı ile yapılır. Yukarıdaki mikrofonlu veya ampli çıkışındaki örnekte ister kutuplu ister kutupsuz kondansatör kullanılabilir. Bu tamamen devrenin tasarlanış şekli ile alakalıdır. Mesela ben audio devrelerinde , 100mV lar mertebesinin altında kutupsuz polyester kullanmayı , bu seviyelerin üzerinde ise elektrolitik kutupsuz ( bipolar / nonpolar da denilir ! ) kondansatörler kullanmayı tercih ederim. Bu tamamen benim ( ve genelde çok profesyonel markaların ) tercihim. Bir amplifikatör çıkışında da aynı şey geçerli. Ampli çıkış kuplajı elektrolitik olmalı. Ama bir pasif crossover da genelde kutupsuz kondansatörler kullanılır ( GENELDE ! , istisnaları var ). Bu tercihlerde kalite , fiyat , performans vs gibi birçok faktörler var.
Sonuç olarak bilmemiz gereken şey şu : Elektronik devre tasarımında illa şu şekil olacak diye bir mecburiyet yoktur. Şayet öyle olsa , 100W ampliyi adamın biri 50TL ye satarken , diğeri 5000TL ye satamazdı. Ben bir oto amplifikatöründe ( nakamichi marka idi , bir zamanlar zirve idi ! ) bakıl levhanın üzerine altın kaplamalı plakalardan imal edilmiş kondansatörler kullanıldığını gördüm. Ya da hoparlör kablosu olarak direkt gümüş kablolar kullananları duyuyoruz ( Hi-End sistemler). O da kablo , o da kablo ama bir farkı olmalı...

Saygılar.

Alıntıları Göster

quote:

Orijinalden alıntı: 20playback

Her şey paradan geçiyor

Edit ; Para=Kalite
