DDR5 RAM Overclock AMD AM5 socket

Selamun aleykum.

Güncel RAM ayarlarım 2. Mesajda mevcut. Diğer kullanıcılarında test edilmiş ayarları eklenecektir.

DDR5 RAM ve B650 Tomahawk wifi ile yaptığım RAM hızaşırtmalarını paylaşacağım. DDR5 Ram hızı ve zamanlamarını ayarlamak isteyenlere bir nebze de olsa yardımcı olur inşaallah.

OC'de kullandığım RAM GSKILL 32GB (2x16GB) Flare X5 Siyah DDR5 6000MHz CL30 1.35V Dual Kit (F5-6000J3038F16GX2-FX5) bu. Benim RAM'im hynix a die. Resimdeki kodda 21A ile bittiği için GSKILL RAM Hynix a die oluyor. Eğer M ile bitseydi bu sefer M die oluyordu. GSKILL böyle bir kodlama yapmış.

RAM OC yaparken belli prensipler ve yollar izledim. Bunları elimden geldiğince açıklamaya çalışacağım.

1. Prensip olarak Msi anakartta bulunan high voltage modu açmadım. Bu beni 1.43v'a sınırlandırdı. Bunu aşmak için modu açmak lazım.

2. İlk olarak EXPO açıp oradaki değerleri aldım.

3. Anakart ayarlarından High-efficiency mode'u tighest'a aldım. Bu modda iken RAM'leri test ettim. Stabil olunca bu değerleri de not aldım.

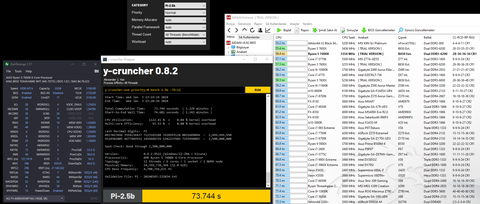

4. Test için Benchmate adlı programdan y-cruncher 0.8.2'yi ve test mem5'te anta777'nin cfg dosyasını kullandım.

5. overclock.net sitesinde kullanıcıların nasıl OC yaptıklarını da not aldım. Bunları yapacağım OC için referans olarak kullandım.

6. OC'ye EXPO ve tighest modu kapatarak başladım. İlk olarak hızı 6000 HZ'e aldım.

7. tREFI'yı 65535 yaptım.

8. tRCD ve tRP'yi 36'ya aldım.

9. tCl'yi 30 yaptım.

10. tRas 36, tRC 48 yaptım. Bunları ilke başta ne kadar düşebiliyor diye böyle yaptım. Daha sonradan anta777'nin önerisine göre değerleri değiştirdim.

11. tRRDS 4 ve tRRDL 8

12. tWTRS 4 tWTRL 16'e ayarladım.

13. tFAW 20

14. tWR 48

15. tRFC 480'e ayarladım. tRFC2 ve tRFCsb amd sistemde önemsiz olduğu için ayarlamaya gerek yok.

16. overclock.net tRDRDSD ve tWRWRSD'yi 1 yapanlar olmuş ama bende 6 dan aşağısında sorun çıkardığı için 6'da bıraktım.

17. tRDRDSCL 4, tWRWRSCL 2, tCWL 26, tRTP 16, tRDWR 16, tWRRD 2, tRDRDSC 1, tRDRDDD 1, tWRWRSC 1, tWRWRDD 1 olarak ayarladım.

18. Power Down'u enable olarak bıraktım. Çünkü PC'nin hızlı açılmasını sağlayan Memory Context Restore ayarı için enable olarak kalması gerekiyor. Siz MCR'yi açmayacaksanız Power Down'ı disable yaparak gecikme değerlerini daha da düşürebilirsiniz.

Bu ayarlamları yaparken tighest mod ve overclock.net'i kullandım. Eğer overclock.net'i kullanıyorsam her ayarlamadan sonra test yaptım. Eğer test yapmadan birkaç ayarlama yaparsanız hata alınca sorunun hangi ayardan kaynaklandığını bulmanız zor olacaktır. Ona göre yaptığınız her ayardan sonra bir tm5 testini bitirmesini beklemek OC'nin verimliliği açısından iyi olacaktır. DDR5 RAM'ler sıcaklığa duyarlı olduğu için özellikle 63 dereceden sonra hata alma ihtimaliniz artacaktır. Oyunlarda test ettiğim kadarıyla RAM'lerim 50 derece civarlarında çalıştığı için fan hızlarını arttırarak RAM'lerin testte 63 dereceyi geçmemesini sağladım.

Daha sonra bu ayarları biraz daha geliştirdim.

KedarWolf DDR5 kuralları:

Basic DDR5 Timing Rules

tRAS=tRCD+tRTP

tRC=tRAS+tRP

65528 is the correct tREFIab max.

WRRD = WRWR DD

RDRD DD = WTRS.

tFAW = 4x tRRDS

tRFC: Steps of 32 352,384,416,448,480,512,544,576 ^ only matters for REFIab - if 65528 is used.

anta777 DDR5 kuralları:

1. tRC>=tRCD+tRTP+tRP

2. tRAS>=tRCD+tRTP

3. RDRDscl=CCDL-7

4. WRWRscl=CCDLWR-7

5. CCDLWR=2*CCDL

6. RRDS=8

7. FAW=32

8. WTRL>=16

9. _sd only dualrank

10. _dd only 4-dimm

11. WRRD only dualrank or/and 4-dimm

Bu kuralların ilk ikisine uymaya çalıştım gerisine pek uymadım. Siz iki türlüde test edip hangisinin iyi olduğuna karar verirsiniz.

Yararlandığım konular.

https://www.overclock.net/threads/amd-hynix-ddr5-overclocking-guide.1801842/?post_id=29069809&nested_view=1&sortby=oldest#post-29069809

https://www.overclock.net/threads/amd-ddr5-oc-and-24-7-daily-memory-stability-thread.1800926/?nested_view=1&sortby=oldest

6200 mhz cl28 değerlerim ve oyun FPS değerleri. 6000mhz cl30'da 1.35 yeterli oldu ama FCLK 2133 ve daha yüksek hızlar için resimdeki voltajları kullandım. Her RAM'in ihtiyacı farklı olabileceği için değerleri sizin bulmanız gerekiyor.

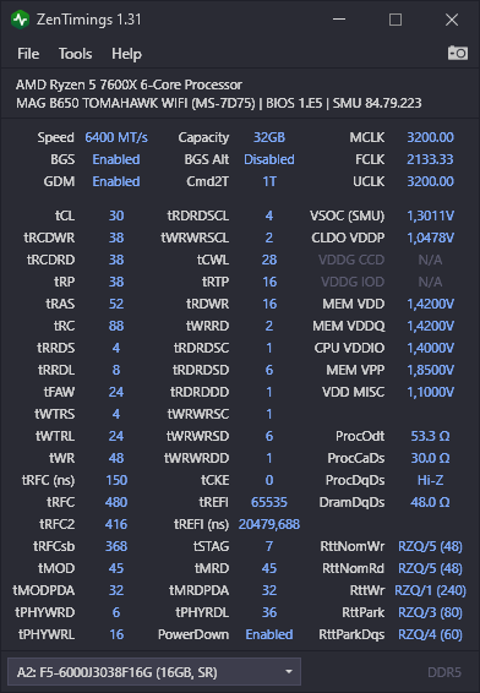

6400 mhz cl30. Burada voltajları biraz değiştirmem gerekti ve SOC voltajı 1.3 yaptım. 1.2v'da tm5 hata veriyordu.

12.04.25 Güncel RAM ayarlarım.

Bios güncellemesinden sonra mem vdd'yi 1.46v yaptım.

GSKİLL RAM'leri servise verdiğim için Patriot 32GB(2x16) Viper Venom EXPO 6000mhz CL30 DDR5 Ram (PVV516G60C30X2) aldım. Gskill'deki ayarların aynısını yaptım. sıkıntısız çalıştı

MEM VDD 1.46V

19.04.25 Güncel Ayarlarım.

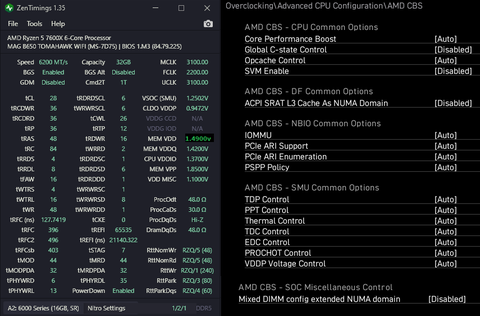

Öneri üzerine Gear Down Mode'u Disable yaptım. Voltajlar MEM_VDD 1.49v, MEM_VDDQ 1.42v, CPUVDDIO 1.37v, SOC voltage 1.25v. Diğerleri voltajlar auto'da. Yine öneri üzerine numa'yi disabled yaptım.(Fotoğrafda var.)

GDM gecikmeyi 1 ms civarı düşürdü. Bazı alt zamanlamaları yukarı çekmem gerekti. Numa'ları disabled yapmakta çok az etki etti.

Nitro ayarlarını 1/2/1 yaptım. 1/2/0 öneriliyordu ama sonuncu 0 olmadı. Bu da 1 ms kadar fayda sağladı. İlk ayarladığımda sorun çıkarmayan nitro ayarları şu anda hatalara ve oyunlarda çökmeye neden oluyor. O yüzden nitro ayarlarını auto'ya aldım.

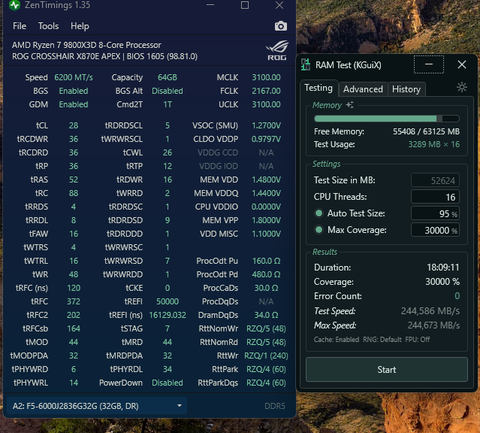

xgny58x Güncel RAM ayarları

RAM F5-6000J2836G32GX2-TR5S Trident Z5 Royal DDR5-6000 CL28-36-36-96 1.40V 64GB (2x32GB) Intel XMP

İşlemci 9800x3d, Anakart ROG Crosshair x870E APEX

18 saat testi hatasız geçti.

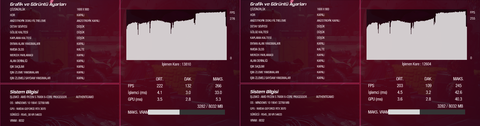

Guardians of Galaxy 6400mhz cl30 222 fps, EXPO 6000mhz cl30 203 fps

Forza Horizon 5 6400mhz cl30 335 fps, EXPO 6000mhz cl30 324 FPS

Cyberpunk 2077 6400mhz cl30 135 fps, EXPO 6000mhz cl30 123 FPS

Ayrıca Cyberpunk 2077 6400mhz cl30 % 1 low 86 % 0.1 low 77 fps, EXPO 6000mhz cl30 % 1 low 77 % 0.1 low 54 fps

Testleri ekran kartı limitine takılmaması için düşük ayarlar ve çözünürlüklerde yaptım. Yaptığım ayarları ekran görüntüsünden görebilirsiniz.

Sağolun hocam, güzel konu. müsait olduğumda deneyeceğim hepsini.

Bu da benden olsun, kullanilan kit FLBD532G6000HC38ADC01

Hocam aynı bellek kitine sahibiz, Hynix A.

Henüz 6200 denemedim, daha sonraya bırakacağım ama merak ettiğim 6000 Mhz, doğrudan CL28 denenebilir mi? Yoksa illa voltaj az da olsa ayar ister mi?

FCLK 2133, SoC 1.24, Offset 0.025. Ufak ufak sürekli oynuyorum RAM zamanlamalarıyla.

Son ayarlarım bu şekilde. SOC 1.30 RAM voltaj vdd,vddq vddıo üçüde 1.40v'ta. cl28 için biraz daha voltaj grekiyordu diye hatırlıyorum. Bence 1.43v'a kadar güvenli. Tabi yine de siz bilirsiniz.

Bence raminiz benimkinin aynısı. Benim yaptığım ayarları bir deneyin isterseniz. Ben SOC voltajı 6200'de iken 1.20 de kullanıyordum. 6400'e alınca yetersiz kaldı. Direk 1.30v veriyorlar diye o voltajı verdim. Önce 1.30 verip çalışıyor mu diye bakıp sonra 1.25' e doğru çekebilirsiniz.

PC'niz açılmazsa jbat1 ile bios sıfırlıyorsunuz. Böylece OC profilinizde gitmiyor. (Belki duymamışsınızdır diye bilgi vereyim dedim)

Power down disable olunca gecikmenin nasıl daha düşük olduğunu gösteren güzel bir örnek olmuş.

RAM aynı evet, marka model, 21A .

BIOS resetlemek zorunda kaldım daha önce (update sonrası BIOSta bile kilitleniyordu)

Ama ekran kartım eski olduğu için alt slota taktım. Sonra değişim gerektiğinde soğutucuyu çıkartmak zorunda kalmayayım diye. Reset için ekran kartını sökmek zorunda kalırım en fazla. Belki tornavida filan da girer oraya. Neyse gerek kalmaz umarım.

Bu akşam artık deneme yapmam ama yarın 6200 SOC 1.24 ile bir bakar, haber veririm.

Sizin tRAS ve TRC önerilen hesaba göre, onu da ayrıca PDM ve MCR kapalı da denerim yarın.

Evet önerilen hesaba göre yaptım çünkü bana böyle daha iyi geldi. zaten oyunlarda o değerleri düşürmenin manası yok.

Ekran kaartınız nedir. Anakartımızda aynıymış çok iyi

MSI GTX970 Gaming 4G. Eskisi gibi oyun oynamıyorum, oynasam yeni oyun değil. Bütceyi anlamsız bir ekran kartı ile mahvetmek yerine mümkün olduğunca sağlam parcalar aldım. Artık tekrar elime birseyler gecerse ekran kartı düsüneceğim. Monitorler filan 1080p zaten. Klavye fare 2010'dan kalma :)

Anakartta jbat1 diye bir pin var. Ben tercihen atlama başlığı yerine tornavida veya çatalın arka tarfını kullanıyorum. Buradaki talimatlara uyarak bios pili çıkarmadan biosunuzu sıfırlayabilirsiniz. Anakartta nerede olduğu kırmızı ile işaretli. Bazen ilk denemede sıfırlanmamış oluyor aynı talimatları bir daha yapınca sıfırlıyor. Güç kablosunu çıkarmadan sadece power supply'in şartelini sıfıra getirerek yapıyorum. Burda böyle yapmasının nedeni PC'ye güç gitmediğine emin olmak galiba.

PCI_E2 Gen PCIe 4.0 supports up to x2 (From Chipset). 2. PCI yerinde x2 bağlantı yoluyla çalışır ekran kartı. Zaten tarihi eser olmuş kartınızın performansını daha da düşürür. 1 nolu yere takın. Yanlış anlamadıysam alta takdınız galiba.

Jumperı bıiliyorum. Ekran kartı denedigim oyunlarda sorun olmadı. Modlu Skyrim, SWTOR filan. Sorun yok. Dediğim gibi oyunlar da eski zaten.

Power down enable disable arasinda 0.2ns falan oynuyor hocam, subtimingleri biraz loose birakiyorum, DDR5'te gordugum kadariyla stabilite sorunlarini tespit etmek biraz mesakkatli DDR4'e gore.

En ufak bir stabilite sorunu dahi olsa direkt negatif etkisi yansiyor benchmarklara, daha iyi performans vermesini bekleyecegim bir kac subtiming ayari yaptigim anda latency 60ns ustune cikiyor, karhuda y-cruncher'da saatlerce teste birakiyorsun yine de bir hata bulamiyor. O yuzden boyle biraktim subtimingleri ugrasmiyorum artik   Belki FCLK degerini biraz daha ustlerde stabil tutmaya ugrasabilirim ilerde.

Sizin değerlerinizin aynısını deneyeceğim bakalım nasıl olacak. Bu gecikme değerine ulaşacağımı zannetmiyorum. Ama ulaşırsam DDR5 RAM'lerle daha çok işim var demektir.

Tahmin ettiğim gibi daha kötü gecikme değeri verdi.

Anakartin da traininge etkisi olabilir hocam, 2dimm vs 4dimm farki oluyordur illa ki

Buyuk ihtimal anakarttandir hocam, sizin islemcinin bellek kontrolcusu daha iyidir keza benim islemcide FCLK 2100 bile stabil calismiyor siz 2200 falan crash yemeden gorebilmissiniz.

9. nesil intel sistemim varken Z390 Tomahawk'tan 2dimm Asrock Z390-I anakarta gecmistim, butun timingler frekanslar her sey ayniyken 1.5-2ns farki oluyordu
