ne555 ve 4017 sağlamlık kontrolü nasıl yapılır
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir (1 Mobil) - 1 Masaüstü,
1 Mobil
1 Mobil
Giriş
Mesaj
-
-
datasheet'lerinde test devreleri vardır o devreleri kurarak test edebilirsin -
bir iki tane ne555 test devresi denedim çalışmadı

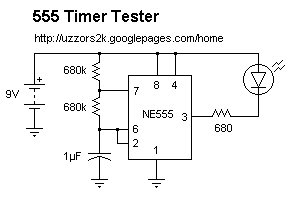

biri bu

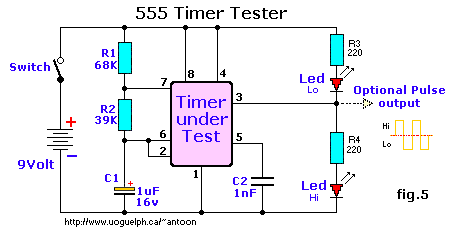

diğeri bu
uzay montaj şeklinde entegre soketine bağlıyorum ama ledler yanmıyor
-
Selam, üstteki devrede 5 nolu bacak bağlantısı eksik, alttaki devre doğru ama ledlerin yanmaması normal çünkü benim bildiğim 555 çıkısı open collektör olup led akımını beslemez. 3 nolu bacaktan seri 1 KOhm luk bir direnç ile transistör bazına girecek devreyi yaparsan led çalışır. sing ve source durumunda 2 led yanmasını istiyorsan PNP ve NPN transistör çifti kullanarak devreyi kurabilirsin. 4017 ise Johnson counter olarak bilinir eğer girişinde clock işareti var ise Q çıkışları sıra ile çıkış verir. Bunu da Analog bir ölçü aleti ile görebilirsin
Bu arada yan tarafa çizdiğin darbe şekli yalnış sen devreni pil ile besliyorsun ve graund ile + arasında bir gerilim var bu tür beslemede sıfır noktası ortada olamaz. Eğer iki batarya kullanarak örneğin 2 adet 9 volt bataryayı seri olarak birbirine bağlasaydın ve iki bataryanın birleştiği noktayı graund olarak devreye bağlarsan bu durumda graunda göre + ve - darbe görebilirsin ve darbe çizimin doğrulanmış olur. Sonuçta sıfır noktasını görebilmen için + ve - besleme yapman gerekir. Tıpkı alternatif gerilimdeki üst ve alt alternans gibi. Kolay gelsin
< Bu mesaj bu kişi tarafından değiştirildi Ertie -- 3 Aralık 2010; 9:49:55 >
-
quote:
Orijinalden alıntı: Ertie
Selam, üstteki devrede 5 nolu bacak bağlantısı eksik, alttaki devre doğru ama ledlerin yanmaması normal çünkü benim bildiğim 555 çıkısı open collektör olup led akımını beslemez. 3 nolu bacaktan seri 1 KOhm luk bir direnç ile transistör bazına girecek devreyi yaparsan led çalışır. sing ve source durumunda 2 led yanmasını istiyorsan PNP ve NPN transistör çifti kullanarak devreyi kurabilirsin. 4017 ise Johnson counter olarak bilinir eğer girişinde clock işareti var ise Q çıkışları sıra ile çıkış verir. Bunu da Analog bir ölçü aleti ile görebilirsin
Bu arada yan tarafa çizdiğin darbe şekli yalnış sen devreni pil ile besliyorsun ve graund ile + arasında bir gerilim var bu tür beslemede sıfır noktası ortada olamaz. Eğer iki batarya kullanarak örneğin 2 adet 9 volt bataryayı seri olarak birbirine bağlasaydın ve iki bataryanın birleştiği noktayı graund olarak devreye bağlarsan bu durumda graunda göre + ve - darbe görebilirsin ve darbe çizimin doğrulanmış olur. Sonuçta sıfır noktasını görebilmen için + ve - besleme yapman gerekir. Tıpkı alternatif gerilimdeki üst ve alt alternans gibi. Kolay gelsin
peki üstteki devrede 5nolu bacakla gnd arasına 1nf kutupsuz kondansatör bağlarsam çalışır mı?
-
555 in 5 nolu ayağına kondansatör bağlamadan da her iki devreninde çalışması gerekir, bağlantılarının şemaya uygun olup olmadıgını kontrol etmelisin..ikinci devrede led ışıklarını görebilmek için 1mF elektrolitik kondansatör degerini artırmak gerekli ( 10....47mF ) -
ilk devreyi çalıştırdım dün gece yorgunluktan 1234-5678 şeklinde giden bacakları 1234-8765 gibi mi aldım ne yaptıysam 4ile 8 i bağlamak yerine 4 ile 5i bağlamışım
4017 yi nasıl kontrol edebilirim peki?
