  • Merhaba arkadaşlar.

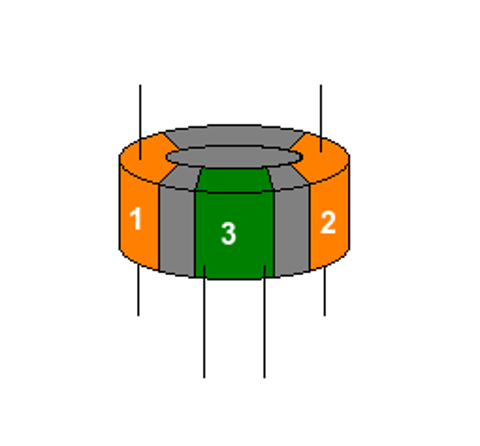

    Tipik bir KAKR'da röle bobininin yapısı aşağıdaki gibidir:

    Kaçak Akım Tesbitinde Toroid Bobin Şart mı?


    Soru-1:
    Bu rölede nüve demir midir?

    Soru-2:

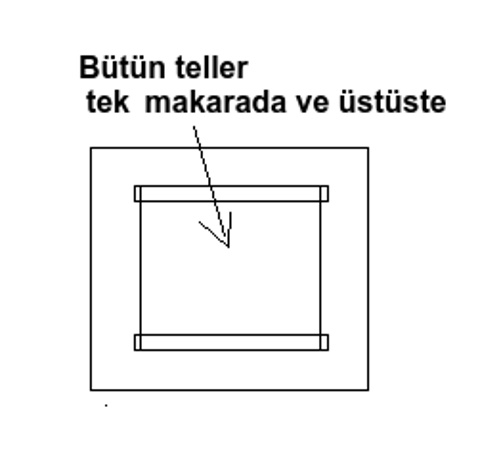

    İlla toroid nüve kullanımı şart mı? böyle de olmaz mı:

    Kaçak Akım Tesbitinde Toroid Bobin Şart mı?

    Yapmak istediğim şey, insanın canlı uca teması halinde kaçak akım rölesini attırtacak ya da kendisine bağlı röleyi sürmey bırakacak güvenlik cihazıdır.

    Soru-3
    İlla trafolu kurmak şart mı? transistörlü ya da opamplı bir devre yapsak o da tesisteki KAKR'ı ya da kendi içindeki röleyi attırsa... olmaz mı?



    _____________________________
    Profil adım, forumu kendi isteğimle bıraktığımı vurgulamak için. Kim bilir? Belki de Adam Kidsman bir yerlerden uyanır...




  • Ferrit nüve olması lazım, yüksek frekanslı bileşenleri de korumaya dahil edebilmek için. İlla toroid olmasına gerek yoktur, ama toroid daha az akı kaçağı, dolayısıyla daha yüksek hassasiyet, daha az maliyet demektir.

    Elektronik bir çözüme göre bunun basitlik avantajı var. Bu daha düşük arıza ihtimali, daha yüksek güvenlik demek. Elektronik olan sürekli enerji ihtiyacı içindedir, bunu faz nötr arası potansiyelden elde eder. Elektromekanik olanda ise basitçe önceden şarteli kurarak potansiyel olarak depolarsın, bir arıza durumunda devreyi kesmek için nötre ihtiyaç duymaz. (düşün mesela nötr kopmuş ve faz kaçağı var) E o zaman kondansatör ekleriz, daha gelişmiş kontrol devreleri vs vs, bu kadar basit ve güzel bir şeyle ancak daha kompleks hale getirerek rekabet etmeye çalışmak çelişkili bir durum
    _____________________________




  • Liu Kang L kullanıcısına yanıt
    Enteresan...

    Aklıma aslında elektronik çözümler gelmişti başta. Hani bebekler için priz koruma kapakları satılıyor bunları çocuk zaten sökmeyi biliyor. Prizleri biraz geliştirsek de dokunan oldu mu anında kaçak akım rölesini attırtsak dediydim...

    Elimde kullanılabilecek sac nüveli küçük trafolar vardı, ferrit şartsa o iş olmaz.
    _____________________________
    Profil adım, forumu kendi isteğimle bıraktığımı vurgulamak için. Kim bilir? Belki de Adam Kidsman bir yerlerden uyanır...
  • Şart değil, sadece daha iyi, sebebini söylemiştim.

    Böyle doğrudan insan hayatını ilgilendiren şeyleri ticari ürün haline getirmek çok zordur, bu daha çok deney aşamasında kalıp kendini geliştireceğin bir işe benziyor.

    Şebeke elektriğiyle uğraşma. İlla bu konuda bir şey öğrenmek istiyorsan düşük sekonder gerilimli bir transformatör ile şebekeden izole olup kendi özel topraklama alanını yarat (sekonder uçlarından birini özel toprak hattına bağlayıp böylelikle nötr ilan ederek - dikkat: normal topraklama ile ilişkilendirme) bu düzenekle daha güvenli deneyler gerçekleştirebilirsin.
    _____________________________
  • quote:

    Orijinalden alıntı: Liu Kang

    Şart değil, sadece daha iyi, sebebini söylemiştim.

    Böyle doğrudan insan hayatını ilgilendiren şeyleri ticari ürün haline getirmek çok zordur, bu daha çok deney aşamasında kalıp kendini geliştireceğin bir işe benziyor.

    Şebeke elektriğiyle uğraşma. İlla bu konuda bir şey öğrenmek istiyorsan düşük sekonder gerilimli bir transformatör ile şebekeden izole olup kendi özel topraklama alanını yarat (sekonder uçlarından birini özel toprak hattına bağlayıp böylelikle nötr ilan ederek - dikkat: normal topraklama ile ilişkilendirme) bu düzenekle daha güvenli deneyler gerçekleştirebilirsin.
    Hah aynen

    Ticari amaçla değil ben teknik okul okumadım elektroniği yeni öğreniyorum o yüzden biraz da gurcalamak için bu çalışma. Örnek bir devre şeklinde çizebilirsem PCB ve devre şeması olarak arşivlicem hepsi o kadar.

    Ama akım korumalı filtreli priz konusunda ciddi ciddi ticari amaç güdüyorum o başka.
    _____________________________
    Profil adım, forumu kendi isteğimle bıraktığımı vurgulamak için. Kim bilir? Belki de Adam Kidsman bir yerlerden uyanır...
