Bugün arduinoma kavuştum.İlk projemi basit olması nedeniyle elektronik zar yapmaya karar verdim. Bununla ilgili türkçe bir kaynak bulamadığım için sizinle paylaşmak istedim.

İhtiyaçlar:

arduino uno
7 tane istediğiniz renkde led.
jumper kablolar
1 adet 10 ohmdan büyük 300 ohmdan küçük direnç.

1. adım
ledlerimizi zarların oluşması için 3 tane üste 1 tane ortaya 3 tane alta yerleştiriyoruz.
zarların bütün rakamlarını böylece görebileceğiz.

2. adım bütün ledlerin "-" bacaklarını, breadbordun ground kısmına yerleştiriyoruz.Oradan tek kablo çıkartıp arduinonun ground kısmına bağlıyoruz.

3. adım bütün ledlerin "+" bacaklarından kablo çıkartıp. sırası ile 1'i 12 nolu adrino soketine 2'yi 11, 3'ü 10, 4'ü 9, 5'i 8, 6'yı da 7 ye bağlıyoruz.

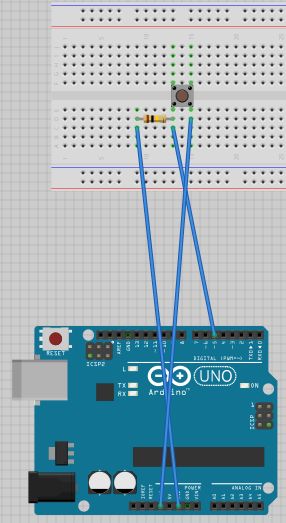

4. adım adriunonun 3.3 voltluk yerinden kablo ile enerji çekiyoruz ve aşağıdaki şemayı buton ile oluşturuyoruz. (Bende button yoktu onun için kablo kullandım. kabloyu çıkartıp takarak buton gibi kullandım.)

5. adım. altdaki kodları arduino ya upload ediyoruz. (isterseniz kodları değiştirip değişmeleri deney şeklinde inceleyebilirsiniz)

const int One = 12;
const int Two = 11;
const int Three = 10;
const int Four = 9;
const int Five = 8;
const int Six = 7;
const int Seven = 6;
const int Button = 5;

const int LED = 4;
int val = 0;
int state = 0;
long randNumber;
void setup(){
pinMode(One, OUTPUT);
pinMode(Two, OUTPUT);
pinMode(Three, OUTPUT);
pinMode(Four, OUTPUT);
pinMode(Five, OUTPUT);
pinMode(Six, OUTPUT);
pinMode(Seven, OUTPUT);
pinMode(Button, INPUT);
pinMode(LED, OUTPUT);
Serial.begin(9600);
randomSeed(analogRead(0));
}
void loop(){
val = digitalRead(Button);
if (val == HIGH){
randNumber = random(1, 7);
delay(100);
Serial.println(randNumber);

if (randNumber == 6){
digitalWrite(One, HIGH);
digitalWrite(Two, HIGH);
digitalWrite(Three, HIGH);
digitalWrite(Five, HIGH);
digitalWrite(Six, HIGH);
digitalWrite(Seven, HIGH);
delay(3000);
digitalWrite(One, LOW);
digitalWrite(Two, LOW);
digitalWrite(Three, LOW);
digitalWrite(Five, LOW);
digitalWrite(Six, LOW);
digitalWrite(Seven, LOW);
}
if (randNumber == 5){
digitalWrite(One, HIGH);
digitalWrite(Three, HIGH);
digitalWrite(Four, HIGH);
digitalWrite(Five, HIGH);
digitalWrite(Seven, HIGH);
delay(3000);
digitalWrite(One, LOW);
digitalWrite(Three, LOW);
digitalWrite(Four, LOW);
digitalWrite(Five, LOW);
digitalWrite(Seven, LOW);
}
if (randNumber == 4){
digitalWrite(One, HIGH);
digitalWrite(Three, HIGH);
digitalWrite(Five, HIGH);
digitalWrite(Seven, HIGH);
delay(3000);
digitalWrite(One, LOW);
digitalWrite(Three, LOW);
digitalWrite(Five, LOW);
digitalWrite(Seven, LOW);
}
if (randNumber == 3){
digitalWrite(One, HIGH);
digitalWrite(Four, HIGH);
digitalWrite(Seven, HIGH);
delay(3000);
digitalWrite(One, LOW);
digitalWrite(Four, LOW);
digitalWrite(Seven, LOW);
}
if (randNumber == 2){
digitalWrite(One, HIGH);
digitalWrite(Seven, HIGH);
delay(3000);
digitalWrite(One, LOW);
digitalWrite(Seven, LOW);
}
if (randNumber == 1){
digitalWrite(Four, HIGH);
delay(3000);
digitalWrite(Four, LOW);
}
}
}

Sonuç:
