Elektroalbüm, Elektroniğe Giriş, elektronik elemanlar ve işlevleri

Sembolleri ve işlevleri ile elektronik elemanları/komponentleri resmedip, zaman harcayacaklar için kaynak olarak adanmış konudur. Bu konudaki elektronik eleman resimleri, kısa anlatımları ve bağlantı mantık-elektriksel özet bilgileri ile devre tasarımcılarının da hizmetine amadedir. Herşeyi ezberde tutmak gereksiz.

Bu konuda oluşturulması planlanan mini resimler tüm forumdaşlarımızın da linkini kopyalayarak diğer konularda siteye tekrar yüklemeye gerek kalmadan kullanımına amadedir.

Elektronik komponent resimleri için gerekir mesaj 1

Elektronik komponent resimleri için gerekir mesaj 2

Elektronik komponent resimleri için gerekir mesaj 3

Elektronik komponent resimleri için gerekir mesaj 4

Elektronik komponent resimleri için gerekir mesaj 5

Elektronik komponent resimleri için gerekir mesaj 6

Elektronik komponent resimleri için gerekir mesaj 7

Elektronik komponent resimleri için gerekir mesaj 8

Elektronik komponent resimleri için gerekir mesaj 9

Elektronik komponent resimleri için gerekir mesaj 10

Değerli forumdaşlar kısa anlatım, pinout ve elektriksel özeti gerekirse mini devresi ile elektronik devre elemanlarını sıralamaya ne dersiniz?

Her bir komponent resmi ya da büyük resimdeki sıra numarası her birimiz için konulara ekleme linki olur. Hem siteye yeni resim ekleme yükü binmez hem de resim arayıp da konuya ekleme zorluğu kalmaz.

Dİlediğimizce ekleyelim konuya. Güzel bir liste olur biçimde sıralar, paintte ayarlar konuya ekleriz. Gelişmiş düzenleyebilecek forumdaşlarımız da dilediği gibi düzenleyebilir.

Konuya eklenen tüm resimler fırsat buldukça düzenlenip ilk mesajlara eklenir. Herkes resim ve bilgi ekleyebilir. Söylemeye gerek yok ama hatırlatalım...

Diode ile başlayalım. Örneğin 1N4004.

en.wikipedia.org

1N400x rectifier diode - Wikipedia

https://en.wikipedia.org/wiki/1N400x_rectifier_diode

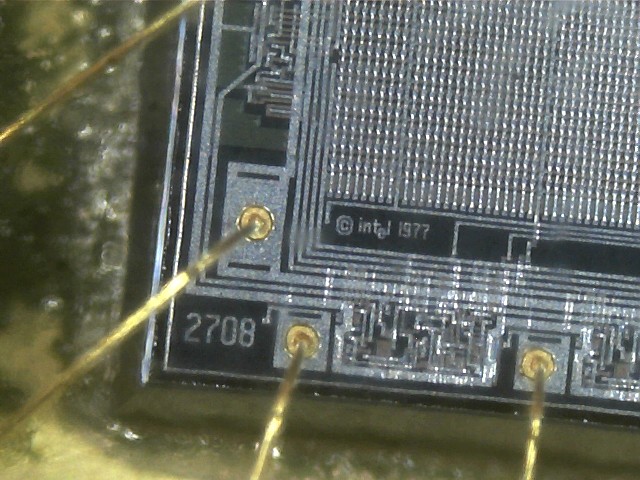

Tarafımdan mikroskop ile çekilmiş bir kaç kare.

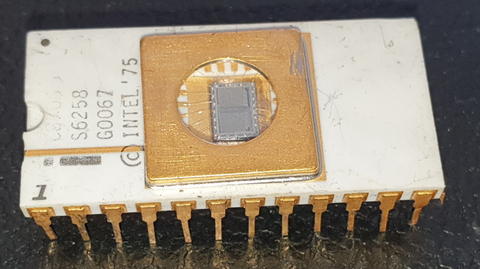

Ürün kodu C2708: UV ışıkla silinebilen eprom

intel tarafından 1977 yılında içindeki silikon yonga filmi tasarımı yapılmış, chipde fiziksel olarak 1979 yılında Malezyada paketlenmiş/imal edilmiş.

Kapasite: 8x1kbit = 1KiloByte yani 1024 byte veri saklayabilirsiniz

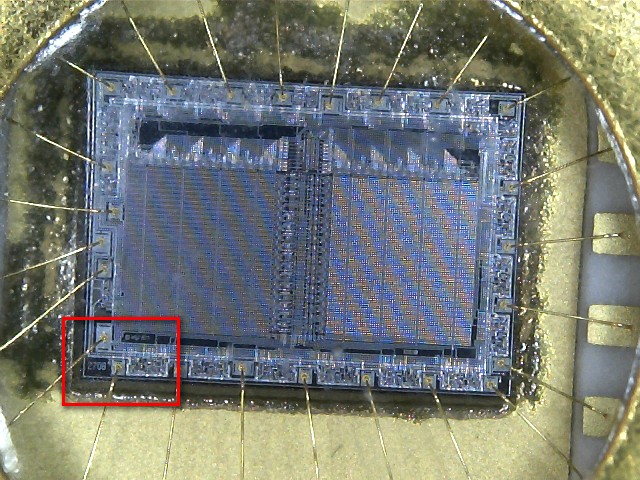

Kırmızı dikdörtgen içerisinin büyütülmüş hali

Katılıma teşekkürler Sayın @showstopper41 Şunun gibi olsa;

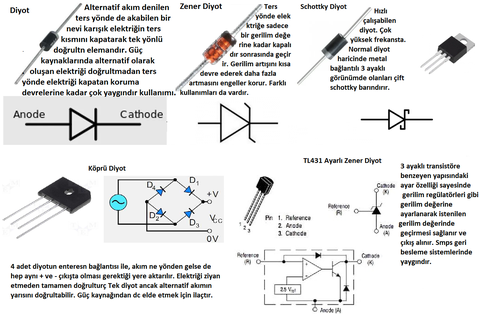

Gayet kısa öz sadece ne yapmak istediğim anlaşılsın diye yazdım. Daha gelişmiş, eksik bilgi ve parça barındırmadan,, tek resimde birçok elemanı resmedip kısaca özetleyen ve de pin çıkışlarını verebilen resimli anlatımlar. Diyot geniş yer tuttu ama daha az yer kaplayan elemanlarda farklı cinsleri bir arada tanıtmak. BU resimlerdeki elemanlara numara da verebilirsek, forumdaşlarımız açılan konulara bu resim linkini ve eleman numarasını ekleyerek, googledan resim araştırmadan ve siteye aynı parçalar için mütemadiyen aynı resimlerin eklenip gereksiz hafıza işgal etmeden istediğini anlatabilir. Yani bir elektronik elemanın gösterilmesi gerektiğinde.

-- Gerçek resimler, kullanım alanları

-- Sembol

-- Parça boyunun anlaşılması için ölçek

-- Kısa özetler

-- Piyasada sıkça kullanılan numaraları

emin olun elektronik uzmanları bile bakıp bakıp çok şey hatırlar...

Bu özetli resimler devamlı düzenlenip ilk mesajlarda yerini alır ve yeni bir gereklilkte aynı resim ve ya ayrılmış mesajlarda düzenleme devam eder.

@rafet32 gibi bir forumdaşımızdan da böyle derin bilgi beklenirdi. Uv ışığın nelere sebep olup da epromu silip tekrar yazılmaya hazır ettiği konu olmalıdır. Ayrıca floresan ve güneş ışığında da uv vardır ve ne kadar eprom programına zarar verebilir göz açık kalırsa, değerlendirilmelidir.

Diyot konusunda eksiksiz bir anlatım için katılımları beklemekteyiz... Mesela çizgisi yeşil olan ve diyot olduğunu tahmin ettiimiz bir parça vardı bi yerde. bunun hakkında ve diğer tüm diyot çeşitleri hakkında bilgileri konuya buyrun...

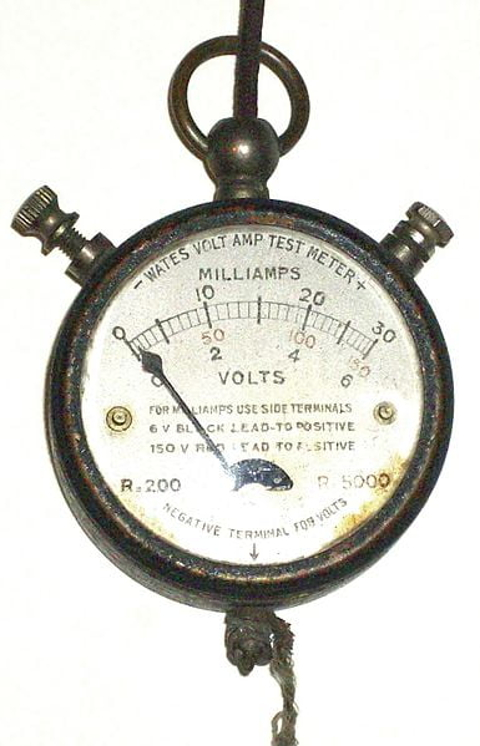

Şu nostaljiyi de albüme ekleyeyim;

parçaların toplu arifine dair bu konu pek tabi her amatör için ilgi çekici ve hazır bir fırsat olarak emeksiz elde edilmiş gibi durmaktadır ancak forumculuk da bunu gerektirir.

genel diyotlarda gördüğümüz siyah yuvarlak yapı üstündeki gri çizgi yanısıra bazı elemanlarda bu gri çizgi yerine yeşil ve mavi çizgi ile karşılaşılabiliyor. ne iş bu ?

Transistör elektronik devrelerde tetikleme ve anahtarlama elemanı olarak kullanılmaktadır. Transistörlerin emiter, base, kollektör uçları vardır ancak farklı modeldeki transistörlerin bu bacakların yeri farklı olabiliyor
