Devreyi Breadboard Üzerinde Kurmak

Arkadaşlar merhaba, elektronik dersi için diyotlar ile ilgili çalışıyorum. Bir devre çizdim fakat bunu bir türlü breadboard üzerine kuramıyorum. İmkanı olan arkadaşlar verdiğim devreyi breadboard üzerinde kurabilir mi?

Yardımlarınızı bekliyorum.

Edit: Dirençlerin değerleri önemli değil sadece breadboard üzerinde hangi devre elemanı nerede bulunması gerekiyor bunu öğretirseniz çok mutlu olurum.

bir breadboard'un iç bağlantısı aşağıdaki gibidir.

bazı breadboardlarda mavi ve kırmızı hatlar, 2 parça olabilir. bunu yandaki kırmızı ve mavi çizgilerden anlayabilirsin. ortadan ikiye ayrılmış ise, içindeki iletkenler içinde aynı şey geçerlidir. eleman yerleşimi ise aşağıda görüldüğü gibidir. aynı iletkenlerin geçtiği deliklere, elemanların bacaklarının hepsi takılmaz.

Öncelikle cevap verdiğiniz için çok teşekkür ederim. Breadboard’un iç yapısıyla ilgili yeterli bilgiye sahibim, benim asıl problemim yukarda paylaştığım fotoğraftaki devreyi breadboard’a nasıl yerleştireceğim ile alakalı. Paylaştığım devreyi acaba breadboard üzerinde kurabilir misiniz?

kusura bakma, ben yolu gösteririm ama senin yerine yürüyemem. 2. resimde eleman yerleşimleri ve bağlantıları görülüyor. onun üzerinden kendi çıkarımını yapabilirsin.

Hayır sadece yukarıda çizdiğim devreyi breadboard üzerinde kurmak istiyorum fakat yapamadım. Paylaştığım devreyi boarda taşımak istiyorum.

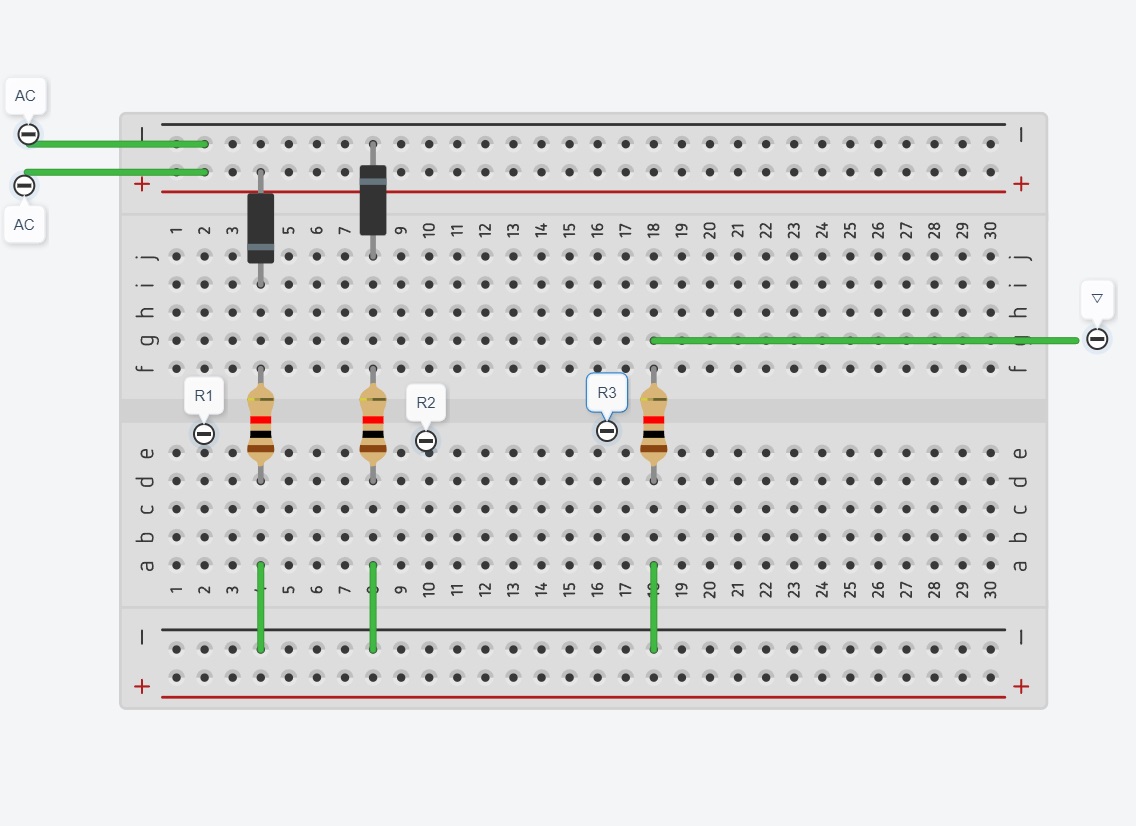

Buyur onbaşım,

o7 thanx cap.
