  • Arkadaşlar başlıkta da belirttiğim gibi aşağıdaki devreleri plakete aktarmadan önce simetriğini alıp mı basmalıyım yoksa direk mi basmalıyım?
    Ayrıca bunu nereden anladığımızı da açıklarsanız sevinirim.

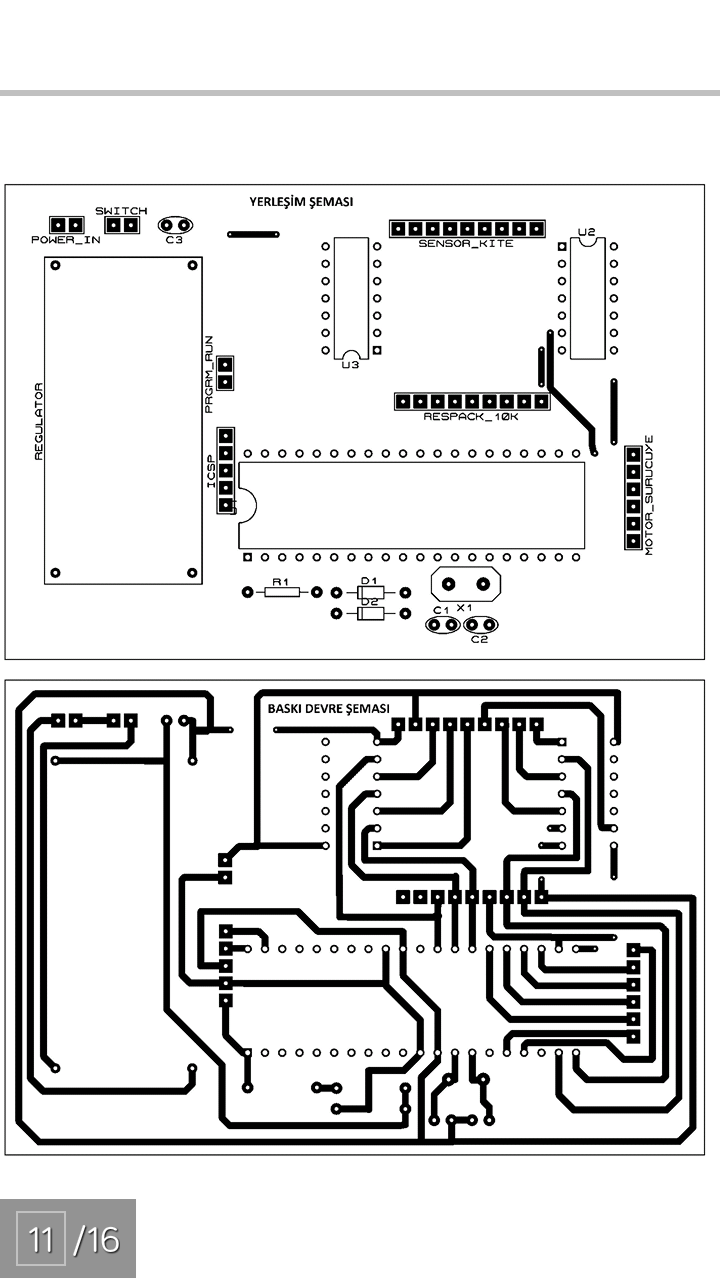

    Devre 1)
    Bu devrelerin ayna görüntüsünü almalı mıyım ?


    Devre 2)
    Bu devrelerin ayna görüntüsünü almalı mıyım ?

    Bu devrelerin ayna görüntüsünü almalı mıyım ?


    Teşekkürler

    < Bu ileti mobil sürüm kullanılarak atıldı >



    _____________________________
    Birilerinin bu soyguna dur demesi lazım.Dünyadan internet fiyatları.Yorum sizin...
    http://vivacom.bg/en/residential/prices_and_services/internet_connections/vivacom_fiber_net_/vivacom_fiber_net_15
    http://starnet.md/ro/internet-alone
    http://www.upc.ro/internet/
    https://www.megalan.bg/internet_pon.html
    Bulgaristan'da 100Mbit sınırsız internet 42 TL
  • Baskı aldığında devre elemanlarını kağıt üzerine koyduğunda her bacak yerli yerine oturuyorsa aynalama yapmayacaksın. Bu dediğim devre elemanları ile bakır yollar plakanın zıt taraflarında olduğunda geçerli. Aynı tarafta hem bakır yollar hem devre elemanları olduğunda aynalama yapacaksın.
    _____________________________
  • Ayna görüntüsü almalısın kardeşim yoksa entegreler yerine otursa bile yanlış bacaklardan girmiş olcaksın.proteus kullanıyorsan PCB layout kısmında output sekmesi var. Ordan export graphics ten export pdf ye tıklarsın. çıkan ekranda sağ tarafta mirror seçimini yaparsın sonra pdf dokumanını alırsın.
    _____________________________
  • varonil V kullanıcısına yanıt
    goçhisar kullanıcısına yanıt
    Hocam bu şemaları ben çizmedim internette buldum ama aynalama hakkında bir bilgi vermemiş. Kesin aynalamam lazım mı şimdi. Gözümde canlandırıyorum da sanki ikinci devrede elemanlar denk geliyor gibi.



    < Bu mesaj bu kişi tarafından değiştirildi Virinom -- 29 Mart 2015; 21:58:56 >
    < Bu ileti mobil sürüm kullanılarak atıldı >
    _____________________________
    Birilerinin bu soyguna dur demesi lazım.Dünyadan internet fiyatları.Yorum sizin...
    http://vivacom.bg/en/residential/prices_and_services/internet_connections/vivacom_fiber_net_/vivacom_fiber_net_15
    http://starnet.md/ro/internet-alone
    http://www.upc.ro/internet/
    https://www.megalan.bg/internet_pon.html
    Bulgaristan'da 100Mbit sınırsız internet 42 TL
  • Aynısını lazer yazıcı ile yağlı kağıda çıktıla. Bunlarda aynalaman gerekmiyor. Çıktının üzerine PCB nin bakır tarafını koy. Çıktı birebir bakıra aktarılacak şekilde olacağından aradaki bakır plaketi çekince deliklere entegreler gelecek şekilde koyabileceksin.

    1. resimdeki entegre 16f877, bu haliyle bacakları da uyuyor.

    İlk mesajımda gösterdiğim yolu takip et.
    _____________________________
  • goçhisar kullanıcısına yanıt
    Tamam hocam sağolun dediğiniz şekilde yapacağım.

    < Bu ileti mobil sürüm kullanılarak atıldı >
    _____________________________
    Birilerinin bu soyguna dur demesi lazım.Dünyadan internet fiyatları.Yorum sizin...
    http://vivacom.bg/en/residential/prices_and_services/internet_connections/vivacom_fiber_net_/vivacom_fiber_net_15
    http://starnet.md/ro/internet-alone
    http://www.upc.ro/internet/
    https://www.megalan.bg/internet_pon.html
    Bulgaristan'da 100Mbit sınırsız internet 42 TL
  • al tabikide
