Devre, su seviyesi kontrol cihazını çalıştırmak için 5V DC güç kaynağı kullanır. Başlangıçta, tankta su yokken, AC akımı rölenin normalde kapalı terminalinden geçerek pompayı (bir AC ampul ve bir motorla temsil edilir) çalıştırır. Bu, suyun tanka pompalandığını gösterir.

Su, alt eşikte iki kabloya dokunduğunda, 5V DC'den gelen akım sudan geçerek R1 direnci aracılığıyla transistör Q2'nin tabanına akar. Bu, kollektör akımının transistör Q2'den geçerek tristörün anotuna akmasına neden olur. Ancak, tristörün kapısı henüz ateşlenmediğinden, elektrik iletmez ve akım içinden akmaz.

Su seviyesi tankın üst eşiğine ulaştığında ve iki kabloya dokunduğunda, akım 5V DC kaynağından R2 direnci aracılığıyla transistör Q1'in tabanına akar. Bu, kollektör akımının transistör Q1'den geçerek R4 direnci aracılığıyla tristörün kapısına akmasına ve tristörü ateşlemesine neden olur. Tristör ateşlendiğinde, iletkenlik sağlar ve akımın anottan katoda akmasına izin verir. Bu akım transistör Q3'ü önyargılar ve kollektör akımının röleden akmasına neden olarak onu enerjilendirir. Röle daha sonra ortak (com) terminalini normalde açık (NO) terminalden normalde kapalı (NC) terminale geçirir, pompaya giden akım beslemesini keser ve suyun tanka pompalanmasını durdurur.

Su seviyesi üst eşiğin altına düştüğünde, tristörün kapısına giden akım beslemesi kesilir. Ancak, bir tristör ateşleme akımı kaldırıldıktan sonra bile iletmeye devam ettiğinden, röle enerjili kalır ve pompa kapalı kalır.

Su seviyesi alt eşiğin altına düştüğünde, tristörün anotuna giden akım kesilir. Bu, röleyi çalıştıran transistöre giden akımın da kesilmesine neden olur. Transistör Q3 artık elektrik iletmediğinde, röle enerjisini keser ve varsayılan durumuna döner. Bu eylem, AC akımının pompaya akmasını, pompanın açılmasını ve tanka su akışının yeniden başlamasını sağlar.

Bu döngü, tankta sürekli bir su seviyesi sağlayarak bir güç kaynağı olduğu sürece devam eder.

İnsanları vidyolara daha çok çekmek için, bazı parçaların olmadığı

ama daha basit görünen uydurma devre resmimleri sunuyorlar !

Bu vidyoların ön resimlerini gerçek devre sanmayalım !

Devreleri incelemeden paylaşmayalım !

burdaki amaç kafalarda soru yaratıp arştırmaya teşvik, yoksa al resmi koy değil,okuyan düşünen chatgpt ye soran adam baksın yeter bana :) kendimede hatırlatma ayrıca, güzel devreler bir adım daha gitmenin araştırmanın en güzel yolu ...

Neredeyse hepsi güzel paylaşımlar, her devreye bir başlık atılsa da olur.

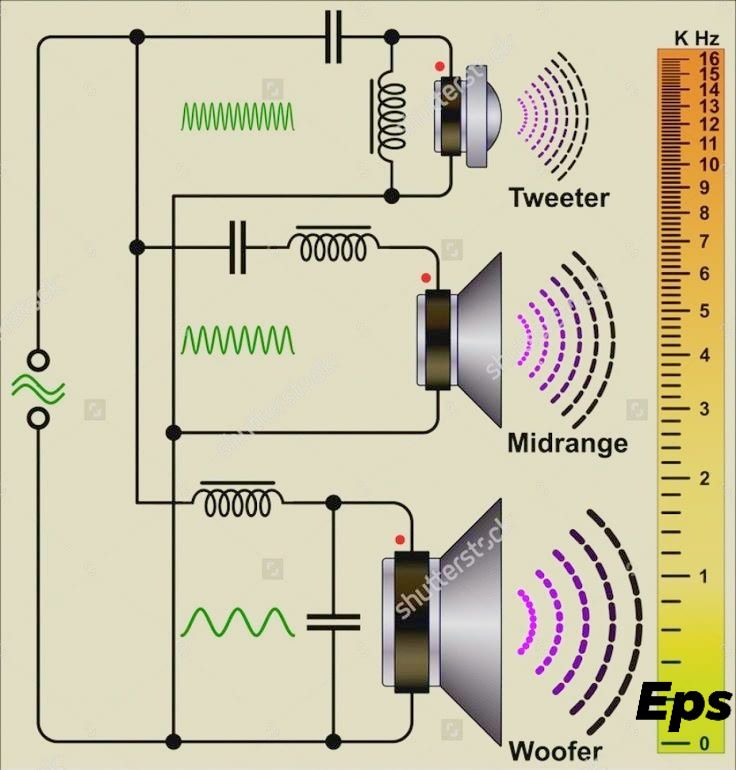

Cross over cir

cuit diagram

Tl431 deki anot katot yazıları ve kutup gösterimleri kafa karıştırıcı artık bilinçli bilinçsiz bilemem, lakin paylaşmasan daha iyi gibi. Olmadı sorumluluk reddi yazman senin adına uygun olur tabi her mesajda yazmak ayrı zaman emek kaybı.

Dersen ki inceledim kontrol ettim şemaları bilgileri onaylıyorum hatasızdır, bu durumda kusura bakma hakkında ki değerlendirmem iyi sonuçlanmaz.

beni takip etme birader ,ayrıca kimseye devreyi kur demiyorum, ilginc basit devreleri sadece paylaşıyorum, hatalıysa belirtir geçersin !

Hatalı olanlara rastlarsak belirtelim. Bu konudaki bir tanesinde rastlamıştım tesadüfen ve belirtmiştim.

Aha yine rastladım ve belirtip geçiyorum. Sayın @mavi-kaplan da belirtti geçtiyse sorun yok diyosun,

iyi günler selamlar.

Kardeş ne radarimdadin ne takibimdesin  . Takip için ne yaptın ki bu mevkiye buna layık olduğunu düşünüyorsun?

Senin dediğin gibi kimseye yap demedigin için bunu belirt yaz dedim, sorumluluk reddi budur.
