Parçaları ebatlamacıdan kestirdikten sonra düşen jetonlar projemi aksattı... 😑 Uzun süredir bu işlerle içli dışlı olmadığından bazı standartları hesaba katmadım. Kapı genişliği, oturma ve masa yüksekliği gibi...
Burada kapı genişliği (80cm) hesap edilmediği için demonte yapmaya karar verdim. Orta kısmını tekne olarak en son işlem de ise ayakları montajlayarak olacaktı... Tabiki ayaklar 5cm fazla yüksek oldu ve alt kısımdan kesmek zorunda kaldım...
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Evet masa eve girdi lakin, dediğim gibi radyatör ve ön fanlar için kanallar açılmadı.
Şu soğutma parçalarının bazıları geldi radyatör ve pompalar 1 hafta gecikme ile kargoya verildi, bu zaman zarfında phanteksin ek uzatma kablolarını aldım ve sistemin ana parçalarını masa içinde konumlandirarak hangi kablolar ne kadar yetişiyor, hesapta olmayanlar nedirini yaptım...
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Hatalarım;
Masa oturma yüksekliği ve masa yüksekliğini hesaplamamak
45 derece eğimli parçaları 18mm mdf yapmak
Taşıyıcı olmayan parçaları yine 18mm mdf den seçmek bu masayı aşırı ağır yaptı! 45 dereceli kenarlar (45 derece olması zorunlu idi, görüntü kazanımı ve hava akışını kolaylaştırmak) PVC makinası açılı kenarlara PVC vuramıyor...
Mecburen macun+sprey boya kullanmak zorunda kaldım ekstradan 30lira maliyet oldu.
Masanın derinligini fazla yaptım, monitor uzakta kaldığından büyüklüğü yeterli gelmiyor ve bu sorun bana yeni monitör almamı şart koşuyor.
18mm mdflam harici mesela 8mm mdf lam ve iki yüzüne 4mm aynı renkte arkalık kullanabilirdim, masayı işlemek daha kolay olurdu...
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________ -
Şuan masanın son hali bu, LED çıtaların dışta kalan kalınlıkları dahil göz önünde olan bütün açık kenarlara macun sürdüm, sonrası zımpara ve sprey boya olacak...
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Güzel proje
< Bu ileti mini sürüm kullanılarak atıldı >_____________________________ İmzanız kural dışıdır! || Uymanız gereken imza kurallarını okumak için tıklayınız. -
quote:
Orijinalden alıntı: azon-abros
Güzel proje
Teşekkür ederim, eğer böyle bir projeye sahip olmak isteyen çıkarsa 2. masa daha da güzel ve sağlam olacak... :)
Masanın macunları zımparalandı ve boyandı.
Aliexpresten verdiğim custom sıvı sogutma parçaları tane tane kargodan gelmeye başladı;
Barrow rgb lcd termal panelli cpu block, çok beğendim masanın içine farklı bir renk katacak. :)
Sıcaklığı görmek için barrowun lcd panelli termometresini sipariş ettim.
Su tahliye işlemi için barrowun vana alternatifi şu parçalarını sipariş ettim çok kullanışlılar.
3 adet pcix16 riser kart;
Sıcak hava tabancası, bu konuda ucuzluğa önem verdim sonuçta sadece tüp boruları bükmekten başka bir işlemde kullanamayacağım...
_____________________________
-
Zalman kasanın kestiğim panelinin kenarlarına 4mm arkalık yapıştırdım, arkalık seçmemdeki sebep hassasiyet isteyen işlere uygun ve işlenmesi çok basit bir incelik olduğu için. Kesim ve ebatlama sonrasında masanın ön panelinin sağına konumlandiracagim. Öncesi macun ve boya olacak tabiki...
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Ön hava giriş panellerini bitirdim burada beklediğim parçalar aliexpresten sipariş ettiğim 120mm fan filtreleri olacak.
Montaj şeklim ise;
120mm fan filtresi+ arkalık paneli+ 120mm fan şeklinde bu parçaları ise somun+civata ile birbirlerine bağlamayı düşünüyorum, arkalık panelinin vidaya karşı hassasiyeti olduğundan somun+civata en sağlıklısı olacaktır...
İkinc resim somun+civata konusunu daha iyi açıklayacaktır!
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Camımız da geldi
Sistemi tamamlamaya oldukça yaklaştım. Umarım hesaplandığım fitting rakorlar ve sert tüpler yeterli gelir. Kargoların 3ü transit duruma düştü bu da projeyi bitirme süresini bayağı uzattı...
Oturma hizasından sisteme bakıldığında göze girecek mekan, bu konuda hoşnutum. Sistemin olduğu yerde kör nokta hemen hemen yok gibi
< Bu mesaj bu kişi tarafından değiştirildi TangoEchoKilo -- 4 Ocak 2018; 15:44:54 >
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Pompalar ve radyatör geldi, şahsen eknin pompalarına kıyasla tam bir f/p ürünü diyebilirim. İkisi bir adet ek pompa fiyatından bile daha ucuza rgp+pwm ayarlı+960lt/h gibi bir kapasiteye sahip daha ne istenir...
Ardından sıcak hava tahliye bölmesinin kesimini yaptım ve radyatör ile fanların montajını bitirdim.
Montaj bitiminde içeriden görünüşü bu şekilde olacak. 🙂
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Projem devam ediyor, LED şeritleri kroşelere asarak döşedim. Ledlerin yüzünü MDF plakasına çevirdim ki yüzeyden ışığı yansıtsın diye. Yanlış anlaşılmasın ledlerin üzerine 5cm lik çıta vuruldu sadece alt kısım açıkta kalıyor!
Masanın LED kısmı tamamlandı.
< Bu mesaj bu kişi tarafından değiştirildi TangoEchoKilo -- 8 Ocak 2018; 17:54:37 >
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Anakart harici (Anakart 6mm mdflam üzerine monteli) bütün plakaları kullanmaktan vazgeçtim. Yerlerine 1cmlik köpüklü maket kartonu kullanmaya karar verdim.
Öncelikle kablo döşemesini bitirdim.
Ardından maket kartonunu kesip yapıştırma ile bir şekle bürüdüm
Öncesi
Sonrası
Daha bitmedi halen devam ediyor...
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Merhaba, elinize sağlık çok güzel görünüyor. Sizden ricam sıvı soğutmada kullandığınız parçaların linklerini ya da isimlerini paylaşabilir misiniz? Özellikle Pompa dikkatimi çekti. Çift pompa kullanıcam demişsiniz. Kaç loop olacak o sistem? Sadece CPU'yu soğutmayacaksınız sanırım. _____________________________ Ryzen 5800X with CUSTOM Water Cooling | Asus ROG Strix B550-F Gaming | Corsair 4x8GB DDR4 3200MHz | Zotac RTX 4070 TI 12GB | WD SN850X 1TB NVMe | 1TB INTEL P660 NVME + 500GB Samsung 860 evo | LG 34WK500 + LG 32GB600-B | Gamepower 1050W PSU | RAZER BLACKWIDOW + RAZER DEATHADDER | Logitech Z5500 | Cooler Master Stacker | Anker Q30 + M-Audio | G930 | PS5 2TB | Switch CFW | PS4 Pro 6TB | PS3 HEN | XboxSeries X |Xbox 360S | Nintendo Wii
Youtube Kanalım:http://bit.ly/2GkLCAP Teknoloji Odası -
quote:
Orijinalden alıntı: AnacoN
Merhaba, elinize sağlık çok güzel görünüyor. Sizden ricam sıvı soğutmada kullandığınız parçaların linklerini ya da isimlerini paylaşabilir misiniz? Özellikle Pompa dikkatimi çekti. Çift pompa kullanıcam demişsiniz. Kaç loop olacak o sistem? Sadece CPU'yu soğutmayacaksınız sanırım.
Pompanın birincisi sıvıyı kapasitör bloğunun çıkışından alıp işlemciye verecek, işlemci çıkışı ekran kartına, ekran kartı çıkışı ikinci pompaya, pompadan çıkan sıvı radyatöre, radyatörden ise iki adet su tankına giriş ve sonrasında aynı terane...
Tabi aralarda devir kontrol, termometre, tahliye bölümü de olacak...
Burada esasen yapmam gereken her pompaya bir radyatör atamak olmalıydı. Bütçem tükendi! Yapamadım... Sıvının soguttugu parçalar anakart, işlemci ve ekran kartı olacak.
Aldığım custom sıvı soğutma parçalarına gelincd en iyisi linklerini atmak olacaktır;
POMPALAR;
aliexpress.com
US $42.97 10% OFF|Barrow SPB17 S V2, 17W PWM Pumps, LRC 2.0, DDC Series, Metal Shell, Manual And PWM Speed Control Water Cooling Pump-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/Barrow-12V-RGB-17w-pump-water-cooling-pump-cooling-system-water-pump-computer-speed-SPB17-S/32749371079.html
RADYATÖR;
US $21.47 5% OFF|FormulaMod Fm CoRa BK, 120/240/360/480mm Copper Black Single Row Radiators, 29mm Thickness, Suitable For 120*120mm Fans-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/FormulaMod-120-240-360-480mm-copper-computer-water-discharge-liquid-heat-exchanger-threaded-thread-radiator-for/1094652131.html
CPU BLOCK;
US $105.0 |BARROW Water Cooling Radiator CPU Block use for INTEL LGA1150/1151/1155/1156/X99/X299 RGB Aurora Light Temperature Display OLED-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/BARROW-Water-Cooling-Radiator-CPU-Block-use-for-INTEL-115X-X99-X299-RGB-Aurora-Light-Temperature/32839121148.html
REZERVUAR;
US $29.76 |300mm tank 50mm Diameter G1/4 Thread Cylinder Reservoir Tank For Computer Water Cooling New-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/300mm-tank-50mm-Diameter-G1-4-Thread-Cylinder-Reservoir-Tank-For-Computer-Water-Cooling-New/32766867454.html

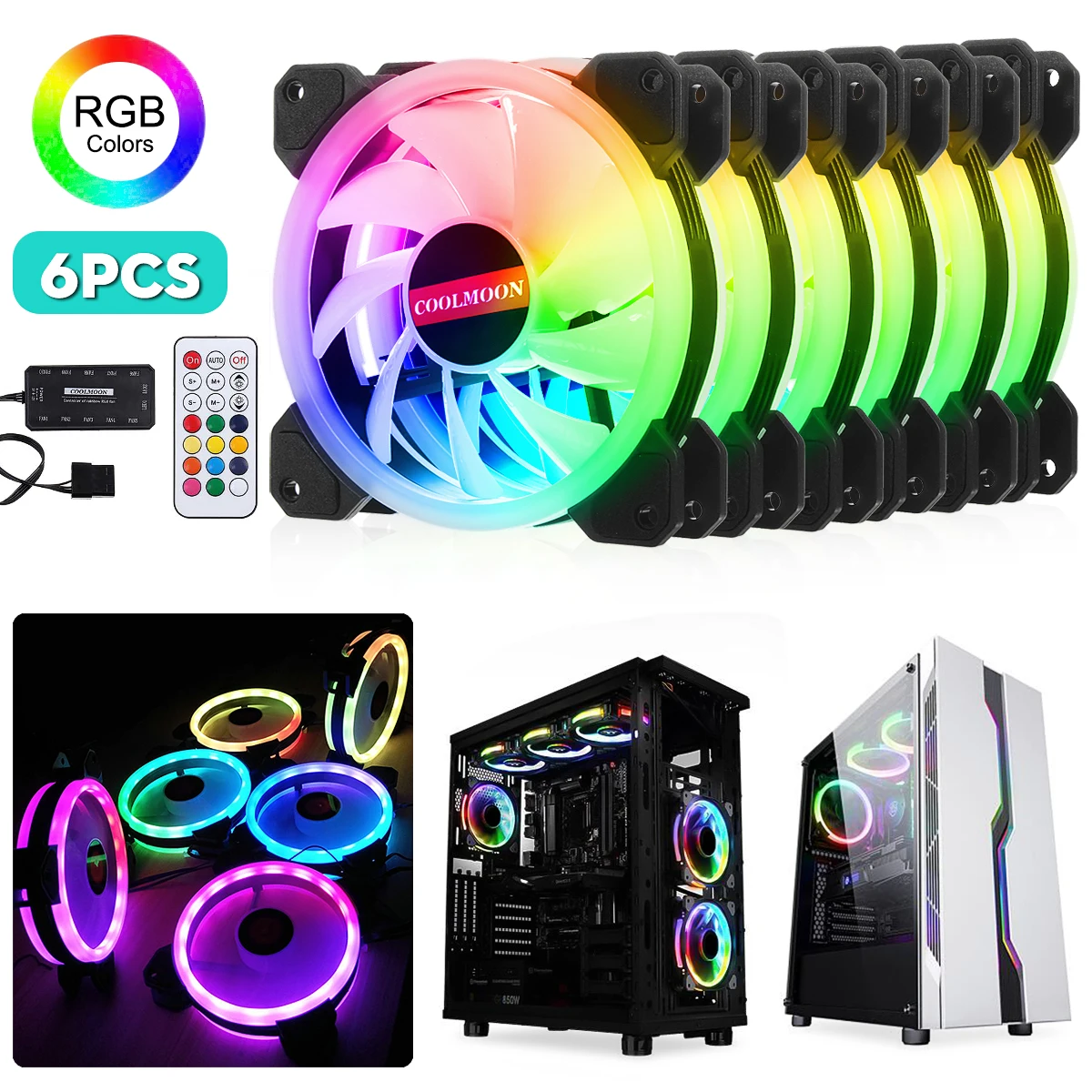

6x KASA FANLARI
US $34.01 46% OFF|6pcs Computer Case PC Cooling Fan Cooler RGB Adjust LED 120mm Quiet + IR Remote New computer Cooler Cooling RGB Case Fan For CPU-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/6pcs-Computer-Case-PC-Cooling-Fan-RGB-Adjust-LED-120mm-Quiet-IR-Remote-New-computer-Cooler/32839035135.html
TERMOMETRE
US $35.0 |Bykski OLED Digital Display Water Temperature Meter Water Cooler System Double G1/4'' Thermometer Temperature Sensor Fitting-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/BARROW-OLED-Digital-Display-Water-Temperature-Meter-Water-Cooler-System-2pcs-G1-4-Thermometer-Temperature-Sensor/32838301621.html
FİLTRE
US $2.0 |BYKSKI G1/4 Acrylic Filter Water Cooling System Connector Dual Spiral Pattern Filters Computer Accessories Fitting B FIL PA-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/BYKSKI-G1-4-Acrylic-Filter-Water-Cooling-System-Connector-Dual-Spiral-Pattern-Filters-Computer-Accessories-Fitting/32830797268.html
DEVİR KONTROL
US $12.0 |Barrow SLF RGB RGB PC Water Liquid Cooling Flow Rate Meter Indicator-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/Barrow-RGB-PC-Water-Liquid-Cooling-Flow-Rate-Meter-Indicator-SLF-RGB/32705391385.html
10*14mm Sıkıştırma Rakorlar
US $1.42 5% OFF|Rigid Tubing Compression Fitting Hand Screw For OD14mm Acrylic Hard Pipe Water Cooling Connector G1/4'' 3 Laps 7 Colors-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/Hand-Twist-For-OD14mm-Acrylic-Hard-Pipe-Water-Cooling-Fitting-Hard-Tubing-G1-4-3-Laps/32769654033.html?spm=2114.13010708.0.0.EqCmJl
Diğer parçalar...
US $6.0 |Barrow G1/4https://www.aliexpress.com/item/Barrow-G1-4-X3-Black-WHITE-Silver-Extender-rotation-3-Way-cubic-Adaptor-seat-water-cooling/32814177837.html
US $6.8 |Barrow Hand Push Valve G1/4 Thread Male to Famale Flat Push Type Water Stop Valve Metal Switch Cooling System Fitting TTLPFG-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/Barrow-Hand-Push-Valve-G1-4-Thread-Male-to-Famale-Flat-Push-Type-Water-Stop-Valve/32814990315.html
US $2.0 |GOLD BLACK SILVER WHITE G1/4https://www.aliexpress.com/item/GOLD-BLACK-SILVER-WHITE-G1-4-Hand-tighten-the-lock-seal-sealing-plug-water-cooling-computer/32815060253.html
US $2.0 |GOLD BLACK SILVER WHITE G1/4https://www.aliexpress.com/item/GOLD-BLACK-SILVER-WHITE-G1-4-Hand-tighten-the-lock-seal-sealing-plug-water-cooling-computer/32815060253.html
US $9.0 |Barrow 12/14/16mm OD Hard(Rigid) Tube Bender Tool Set 45/90//180 degree-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/Barrow-12-14-16mm-OD-Hard-Rigid-Tube-Bender-Tool-Set-45-90-180-degree/32705339205.html
US $1.9 |Barrow Water Cooling Reservoir Tank LED Decoration Light Blank Plug Choke Plug Multi Color Options-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/Barrow-Water-Cooling-Reservoir-Tank-LED-Decoration-Light-Blank-Plug-Choke-Plug-Multi-Color-Options/32717330512.html
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
İlginiz için çok teşekkür ederim. Su soğutmada bence sizin sisteminiz için şu şekilde olursa maksimum verim alırsınız.
Rezervuar > Pompa1 > Radyatör1 > CPU > Pompa2 > Radyatör > GPU > Anakart > Rezervuar.
Yeni bir pompe ve rezervuar almayı düşünüyorum kendime (PWM destekli) O nedenle sizin konunuz ve parçalarımız dikkatimi çekmişti.
Cevabınız için tekrar çok teşekkür ederim.
Güle güle kullanın._____________________________ Ryzen 5800X with CUSTOM Water Cooling | Asus ROG Strix B550-F Gaming | Corsair 4x8GB DDR4 3200MHz | Zotac RTX 4070 TI 12GB | WD SN850X 1TB NVMe | 1TB INTEL P660 NVME + 500GB Samsung 860 evo | LG 34WK500 + LG 32GB600-B | Gamepower 1050W PSU | RAZER BLACKWIDOW + RAZER DEATHADDER | Logitech Z5500 | Cooler Master Stacker | Anker Q30 + M-Audio | G930 | PS5 2TB | Switch CFW | PS4 Pro 6TB | PS3 HEN | XboxSeries X |Xbox 360S | Nintendo Wii
Youtube Kanalım:http://bit.ly/2GkLCAP Teknoloji Odası -
quote:
Orijinalden alıntı: AnacoN
İlginiz için çok teşekkür ederim. Su soğutmada bence sizin sisteminiz için şu şekilde olursa maksimum verim alırsınız.
Rezervuar > Pompa1 > Radyatör1 > CPU > Pompa2 > Radyatör > GPU > Anakart > Rezervuar.
Yeni bir pompe ve rezervuar almayı düşünüyorum kendime (PWM destekli) O nedenle sizin konunuz ve parçalarımız dikkatimi çekmişti.
Cevabınız için tekrar çok teşekkür ederim.
Güle güle kullanın.
Estağfurullah, dediğiniz en doğru olanı lakin elimde sadece bir tane radyatör mevcut! Pompa konusuna gelirsek Barrow tam bir f/p ürünü bir pompaya 600 700 lira gibi para vermeye hiç niyetim yok.
< Bu ileti mobil sürüm kullanılarak atıldı >_____________________________
-
Ouu beğendim.
< Bu mesaj bu kişi tarafından değiştirildi LINIKISIA -- 10 Ocak 2018; 16:4:2 >_____________________________ [Amd Ryzen 5700X] [ASUS TUF 450 PRO GM] [SAPPHIRE 9070XT PURE] [32 GB @3400] [CM TD500 MESH] [Odyssey OLED G9 49"] -
Çok şık duruyor. _____________________________ Ryzen 5800X with CUSTOM Water Cooling | Asus ROG Strix B550-F Gaming | Corsair 4x8GB DDR4 3200MHz | Zotac RTX 4070 TI 12GB | WD SN850X 1TB NVMe | 1TB INTEL P660 NVME + 500GB Samsung 860 evo | LG 34WK500 + LG 32GB600-B | Gamepower 1050W PSU | RAZER BLACKWIDOW + RAZER DEATHADDER | Logitech Z5500 | Cooler Master Stacker | Anker Q30 + M-Audio | G930 | PS5 2TB | Switch CFW | PS4 Pro 6TB | PS3 HEN | XboxSeries X |Xbox 360S | Nintendo Wii
Youtube Kanalım:http://bit.ly/2GkLCAP Teknoloji Odası -
Merhaba, linkte ki parçayı kullanmakta ki amaç tam olarak nedir?
US $6.8 |Barrow Hand Push Valve G1/4 Thread Male to Famale Flat Push Type Water Stop Valve Metal Switch Cooling System Fitting TTLPFG-in Fans & Cooling from Computer & Office on AliExpress - 11.11_Double 11_Singles' Dayhttps://www.aliexpress.com/item/G1-4-Barrow-Flat-push-type-check-valve-double-inner-thread-part-for-water-cooling-computer/32814990315.html?utm_campaign=DonanimHaber&utm_medium=referral&utm_source=DonanimHaber_____________________________ Ben ezelden beridir hür yaşadım, hür yaşarım,
Hangi çılgın bana zincir vuracakmış? Şaşarım.
Kükremiş sel gibiyim, bendimi çiğner, aşarım,
Yırtarım dağları, enginlere sığmam, taşarım.
