TDA1554 AMFİ DEVRESİNDE CIZIRTI , SES BOĞULMASI SORUNU
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir (1 Mobil) - 1 Masaüstü,
1 Mobil
1 Mobil
Giriş
Mesaj
-
-

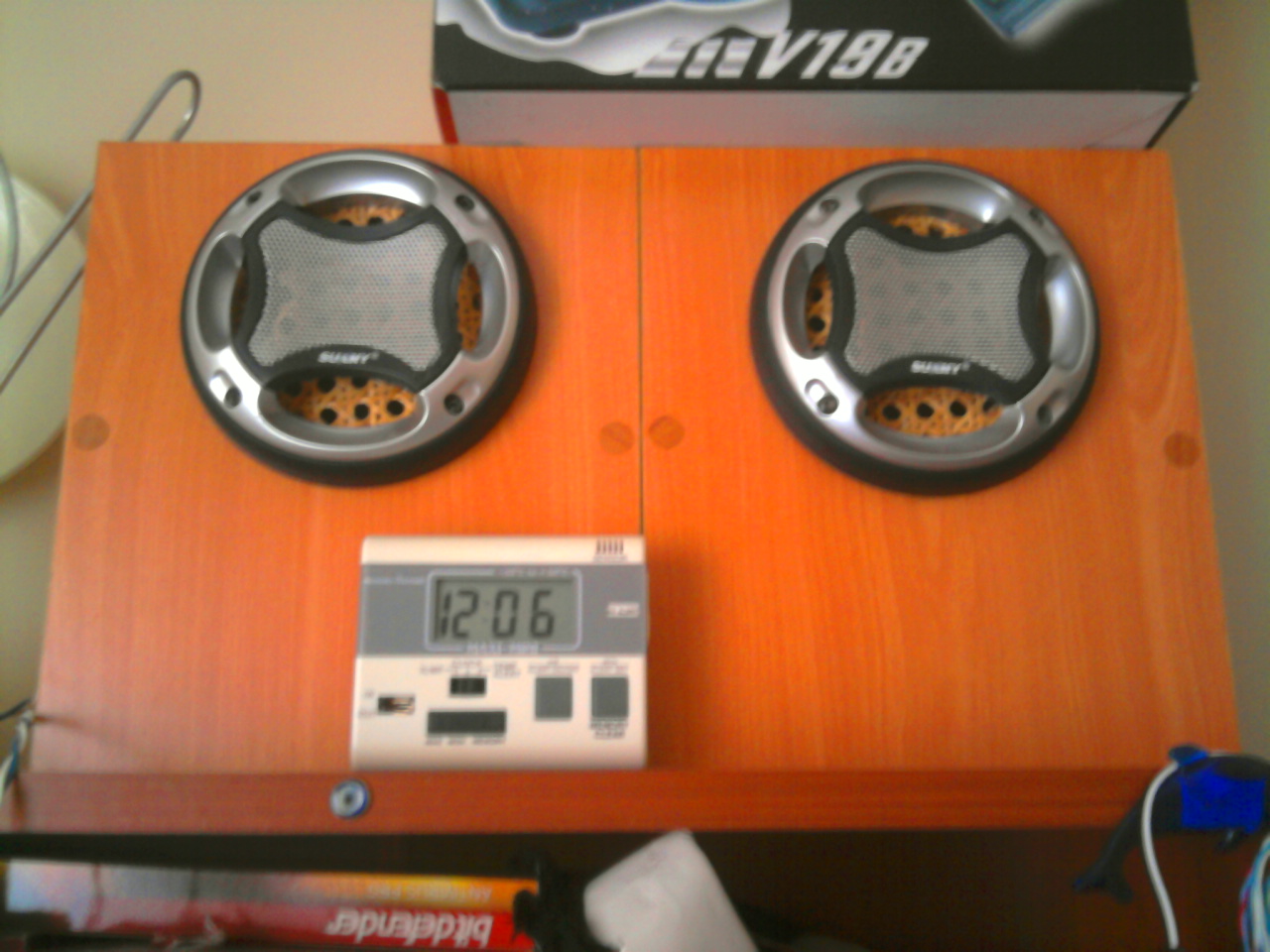

hoparlör
-

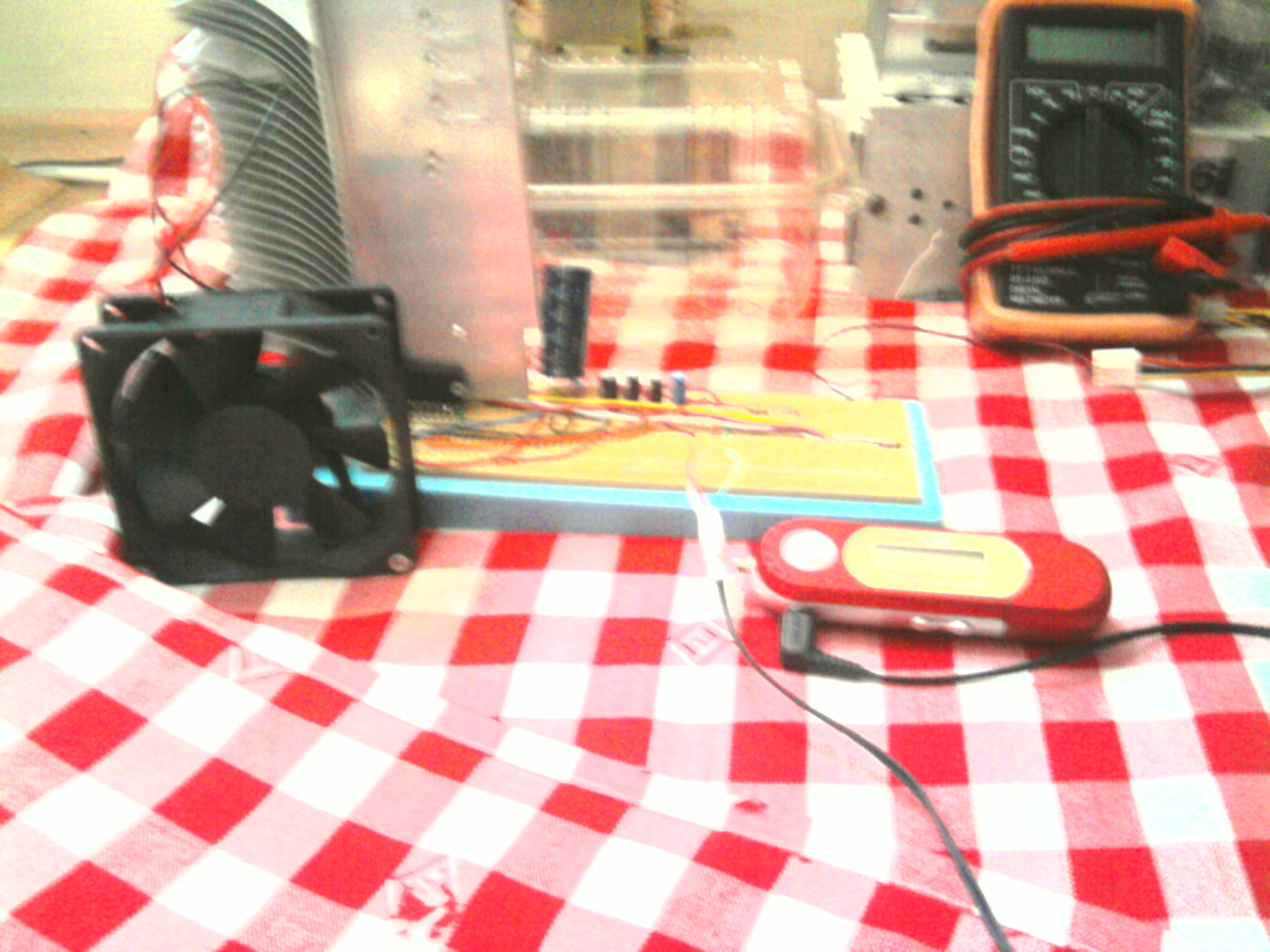

devre
-

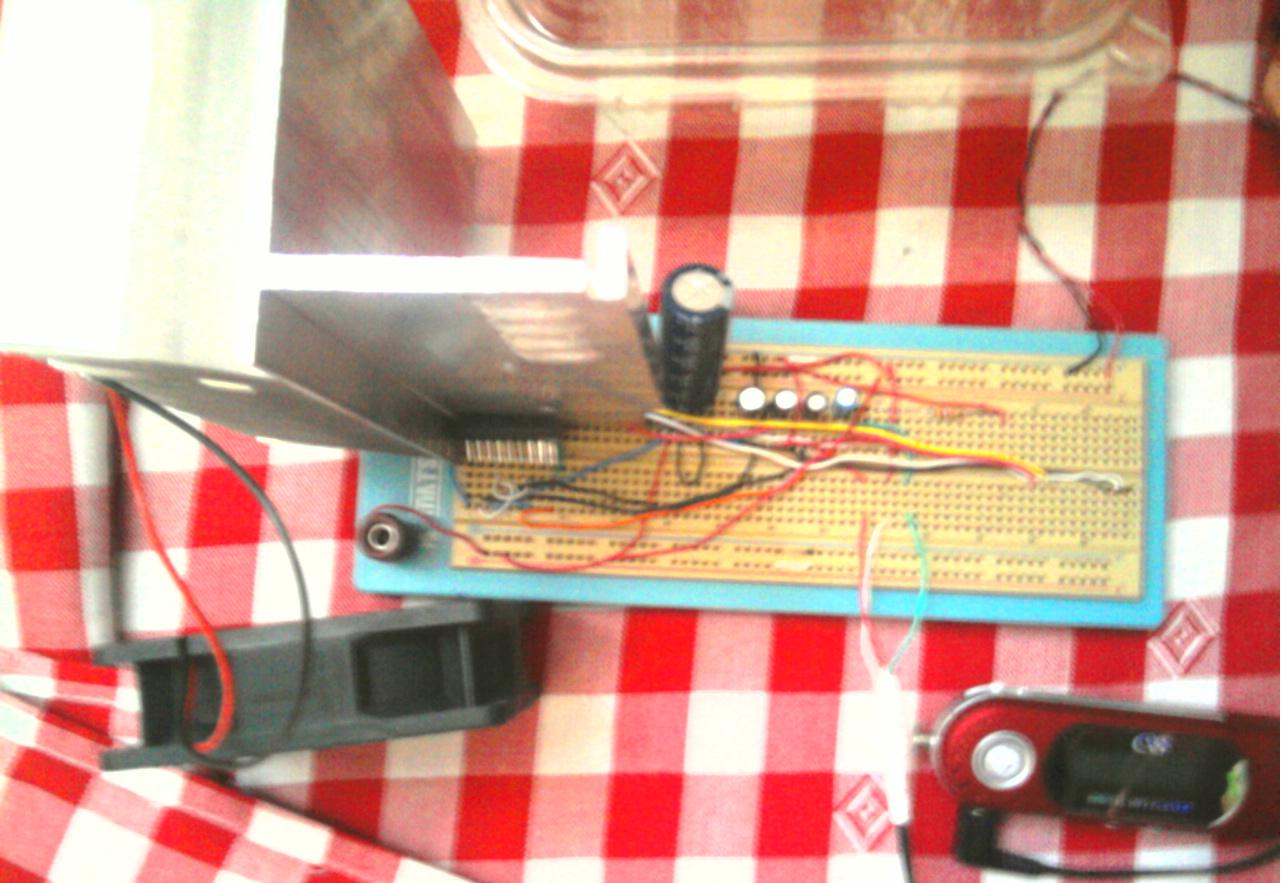

devre 2
-
soğutma eksik olmuş sıvı azot falan yokmuydu
şaka bir yana anfilerden aşırı anlamam ama devreyi yanlış kurmadıysan çalışması lazım datasheet ile aynı devre çünkü ayrıca mercimek kondansatör sorun çıkarmaz koymasan da ses vermesi gerekirdi.
şüphem şudur ki bir yerde eksiklik yada atlamalarda(jumper) hata var.
ayrıca ses sinyalleri ile besleme sinyalleri iç içe girmiş bunlarda gürültü yaratır ancak yinede ses verir bence sök hepsini derli toplu yap çalışması lazım
unutmadan breadboard üzerindeki vcc(+12V) ve gnd(şase)'leri birleştirmediysen birleştir (bazı arkadaşlar unutuyor ondan söyledim). -
Hoparlörler kaçar w? Boğuk gelme ve cızırtı ters bağlanmış bir kondansatörden kaynaklanıyor olabilir. Yukarıdaki arkadaşın dediği gibi şaselerden birinin veya birkaçının birleştirilmesi unutulmuş olabilir. -
Hoparlör için yaptığım kabin çok kötü gözüküyor.Boğulma sorunun bundandır.
Cızırtı sorunu ise kablolardan ve breadboarddandır.Tda1554 12V ile de çalışır. -
hepinize teşekkür ederim. ben yarın bu kabloları bi düzenli hale getirim bir de öyle denim o zaman -
quote:
Orijinalden alıntı: ahmet__01
soğutma eksik olmuş sıvı azot falan yokmuydu
unutmadan breadboard üzerindeki vcc(+12V) ve gnd(şase)'leri birleştirmediysen birleştir (bazı arkadaşlar unutuyor ondan söyledim).
sıvı azot bulamadım ama bulursam senin için için eklerim
Evde bunu buldum ben de taktım hem ne demişler fazla mal göz çıkarmaz değil mi ?
unutmadan breadboard üzerindeki vcc(+12V) ve gnd(şase)'leri birleştirmediysen birleştir burada ne demek istediğini anlayamadım. yukarıdaki gruplardan 5 sıra birbiriyle kısa devredir diğer 5 sıra da birbiriyle kısa devredir. Bu 5 li grupları mı birleştirmeyi unutma dedin
benim anladığım bu. ortadaki boşluklara atlama yapmayı unutma demek istedin herhalde değil mi ?
----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
----- ----- ----- ----- ----- ----- ----- ----- ----- ----- -----
-
quote:
Orijinalden alıntı: Kardelen G.
Hoparlörler kaçar w? Boğuk gelme ve cızırtı ters bağlanmış bir kondansatörden kaynaklanıyor olabilir. Yukarıdaki arkadaşın dediği gibi şaselerden birinin veya birkaçının birleştirilmesi unutulmuş olabilir.
hoparlörün her biri 200 watt ve kondansatörlerde ters bağlama yok kontrol ettim şimdi -
quote:
Orijinalden alıntı: pea.
Hoparlör için yaptığım kabin çok kötü gözüküyor.Boğulma sorunun bundandır.
Cızırtı sorunu ise kablolardan ve breadboarddandır.Tda1554 12V ile de çalışır.
o hoparlörü abim 5 - 6 sene önce almıştı ve öylesine bir kabin yapmıştı. bi de internette araştırma yaparken bazı hoparlörlerin + ve - uçlarına 1 adet kondansatör bağladıklarını gördüm. bu bendeki hoparlörde öyle bir şey yok, bu bir sorun çıkarır mı ? -
arkadaşlar aklıma şimdi geldi de bunu da sorim. Ben de bir de bu arabalarda kullanılan küçük tweeter lardan var 1 çift. max 300 watt yazıyor üstünde. bunları da çıkışa bağladım ama acayip tiz veriyor. bu tweeterın içinden çıkan kağıtta tweeter a kondansatör ve direnç eklenmiş bir şekil var ben direnç falan bağlamadan direkt çıkışa verdim. Bundan dolayı mı aşırı tiz veriyor. biliyorum çok fazla soru sordum ama ilk başta dediğim gibi bu ses devrelerine yeni ilgi duymaya başladım hakkında hiç bir bilgim yok... -
quote:
Orijinalden alıntı: MOST WANTED GÖKHAN
arkadaşlar aklıma şimdi geldi de bunu da sorim. Ben de bir de bu arabalarda kullanılan küçük tweeter lardan var 1 çift. max 300 watt yazıyor üstünde. bunları da çıkışa bağladım ama acayip tiz veriyor. bu tweeterın içinden çıkan kağıtta tweeter a kondansatör ve direnç eklenmiş bir şekil var ben direnç falan bağlamadan direkt çıkışa verdim. Bundan dolayı mı aşırı tiz veriyor. biliyorum çok fazla soru sordum ama ilk başta dediğim gibi bu ses devrelerine yeni ilgi duymaya başladım hakkında hiç bir bilgim yok...
dostum o tweeterlar 5-3 w filandı amfiye bağlandığında bozulmaması için kondansatör ise tizleri daha iyi vermesi içindir sen o direnci ve kondansatörü tekrar tak kabloları bağlantı yerlerini tekrar kontrol et ses girişini başka bir aletten dene bende de bazen olabiliyor o sorunlar
-
Abi hoparlör 200w ise anfi besleyemiyor olabilir. Anfi gücü hoparlör gücüyle eşit olmalı veya anfi daha güçlü olmalı yoksa bu tür problemler çıkaracaktır. Düşük güçlü hop. ile deneyin birde. -
O zaman ben bu amfinin 4*11 watt olan devresini yapim ( 4 tane 10 watt hoparlör var zaten elimde ), kabloları da derli toplu halde sıralim bir de öyle denim sonucu tekrar yazarım. hepinize teşekkürler. -
Cızırtı kablolardandır bence yeğen.
Ayrıca o soğutma ney öyle yuh!
-
quote:
Orijinalden alıntı: Kardelen G.
Abi hoparlör 200w ise anfi besleyemiyor olabilir. Anfi gücü hoparlör gücüyle eşit olmalı veya anfi daha güçlü olmalı yoksa bu tür problemler çıkaracaktır. Düşük güçlü hop. ile deneyin birde.
hocam 200 w anca 35 w rms eder ve ses de bozulma yapmaz isterseniz 200 w rms hoparlör takın genede düzgün bir şekilde çalıştırır yeterki ohm 4 olsun
parazitlenme kesin kablolardan
-
quote:
Orijinalden alıntı: emre37s
quote:
Orijinalden alıntı: Kardelen G.
Abi hoparlör 200w ise anfi besleyemiyor olabilir. Anfi gücü hoparlör gücüyle eşit olmalı veya anfi daha güçlü olmalı yoksa bu tür problemler çıkaracaktır. Düşük güçlü hop. ile deneyin birde.
hocam 200 w anca 35 w rms eder ve ses de bozulma yapmaz isterseniz 200 w rms hoparlör takın genede düzgün bir şekilde çalıştırır yeterki ohm 4 olsun
parazitlenme kesin kablolardan
Olabilir haklısınız. Anfiler konusunda bilgim teoriden öteye gitmedi pek. Yaptığım anfilerde uyumluydu hep
ama denemekten zarar gelmez :)
-
quote:
Orijinalden alıntı: Kardelen G.
quote:
Orijinalden alıntı: emre37s
quote:
Orijinalden alıntı: Kardelen G.
Abi hoparlör 200w ise anfi besleyemiyor olabilir. Anfi gücü hoparlör gücüyle eşit olmalı veya anfi daha güçlü olmalı yoksa bu tür problemler çıkaracaktır. Düşük güçlü hop. ile deneyin birde.
hocam 200 w anca 35 w rms eder ve ses de bozulma yapmaz isterseniz 200 w rms hoparlör takın genede düzgün bir şekilde çalıştırır yeterki ohm 4 olsun
parazitlenme kesin kablolardan
Olabilir haklısınız. Anfiler konusunda bilgim teoriden öteye gitmedi pek. Yaptığım anfilerde uyumluydu hep ama denemekten zarar gelmez :)
senin ki gene iyiymiş bende teori de yok deneme yanılma var
bende de aynı 1554 devresi var 8 ohm 10 w 4 tane hoparlör taktım süper sesi var
-
Arkadaşların dediği gibi kablolarını birazdaha kısa tut, yani devreni portatifleştirme çalışmalarına devam et. Devreni delikli bakır plakete yapman ve tiner ile temizleyip, en son aşamada sprey vernik ile koruma altına alman daha verimli olur. Pc powerini topraklı prizde kullan, topraklı değil ise nötr ile toprağı birleştirerek sanal topraklama ile beslemedeki statik elektriği alırsan daha iyi olur buda seste parazit yapar. Ama seste bozulmanın %70 i breadboard kurulumu ve tel atlamalarından kaynaklı. Kolay gelsin...
