Resimdeki devre hakkında bilgisi olan ??
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir - 2 Masaüstü
Giriş
Mesaj
-
-
quote:
Orijinalden alıntı: miyagierdem

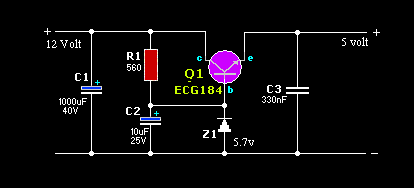

arkadaşlar ben bu resimdeki devreyı kendım tasarlamak ıstıyorum devrenın eleman değerlerının belırlenısı ve kullanıldıkları yere göre görevlerını
bilen ,detaylı bılgı verebılecek arkadaslar varsa sımdıden tesekkur ederım
arkadaşım en baştan başlayayım şimdi
bu bir 5v sabit regülatör devresidir.
1000µf filtre amaçlı parazit v.b. engellemek için ne kadar yüksek kullanılırsa o kadar parazitsiz ve düz bir elektrik çıkışı
alırsınız.R1 560R olan direnç zenerden gelen fazla akım geri besleme yatırarak yok ediyor ve transistöre fazla akım gitmesini engelliyor.
5,7v zener transistörü 5v olarak sürüyor.10µf belirli bir depolanma yapıyor çok önemli değil.transistörün görevini biliyorsunuz her halde.
330nf parazit çatlama patlama gibi seslerin gelmesini engelliyor.
-
tesekkur ederım .. Girişe koyulan kondansatorun kapasıtesı arttırsam degısen ne olur boyutları harıcınde ?
tekrardan tesekkurler
