pic c compiler!! (2. sayfa)

quote:

Orjinalden alıntı: muuzoo

biraz beklersen sana kendi kullandığım programı göndereyim. Hitech firmasının HI-TIDE derleyicisi var. C derleyicisi onun paket halinde kurulumu var elimde saat 17 den sonra upload ederim onu kullanırısın. mplab a falan gerek kalmıyor.

http://rapid-share.com/files/21192764/htpicc950.rar

quote:

Orjinalden alıntı: 90alper90

quote: Orjinalden alıntı: muuzoo biraz beklersen sana kendi kullandığım programı göndereyim. Hitech firmasının HI-TIDE derleyicisi var. C derleyicisi onun paket halinde kurulumu var elimde saat 17 den sonra upload ederim onu kullanırısın. mplab a falan gerek kalmıyor. http://rapid-share.com/files/21192764/htpicc950.rar

Ben pic c arıyorum.Sanırım bu program bu değil.Acaba pic c paylaşabilecek olan var mı?

quote:


#include <htc.h> /////////bu kısım otomatik oluşur

void ////bu kısım otomatik oluşur///
main(void) ////bu kısım otomatik oluşur///
{ ////bu kısım otomatik oluşur///

PORTB=0; ///B portunun tüm çıkışları sıfırlanıyor. Lojik 0 durumunda
TRISB=0; ///B portu çıkış birimi olarak ayarlanıyor.

PORTB=0xcc; ///B portuna 0xCC değeri yükleniyor. Bu sayının 2lik karşılığı=11001100

for(;;); ///Sonsuz döngü

} /////////bu kısım otomatik oluşur

quote:

Orjinalden alıntı: NiQuitinCQ

hocam eline saglık... Bildigin genis bir pic c kitabı var mı ? Kutuphaneden birkac tane bulmustum ama, mesela sadece sıcaklık projelerinin oldugu bir kitap idi. Gerci epey fikir veriyor pic c ile alakalı ama bildigin daha genis bir pic c (hi-tech pic c ) kitabı var mı ?

quote:

Orjinalden alıntı: muuzoo

Denemeler-1

Kaldığımız yerden devam ediyoruz. Dünki mesajımda yeni bir projeye nasıl başlanacağını göstermiştim. Şimdi o adımları bildiğinizi varsayıp basit bir kod ile neler olduğunu anlatmaya çalışacağım.

1)Yukarıda anlatılan şekilde yeni bir projeye başlayın.Pic olarak 16f628a seçin
2)main.c sayfasını açınız.
3)Karşınızda boş bir sayfa göreceksiniz.Sayfada //TO DO ile başlayan yazıyı silebilirsiniz ve kodunuzu oraya yazabilirsiniz.

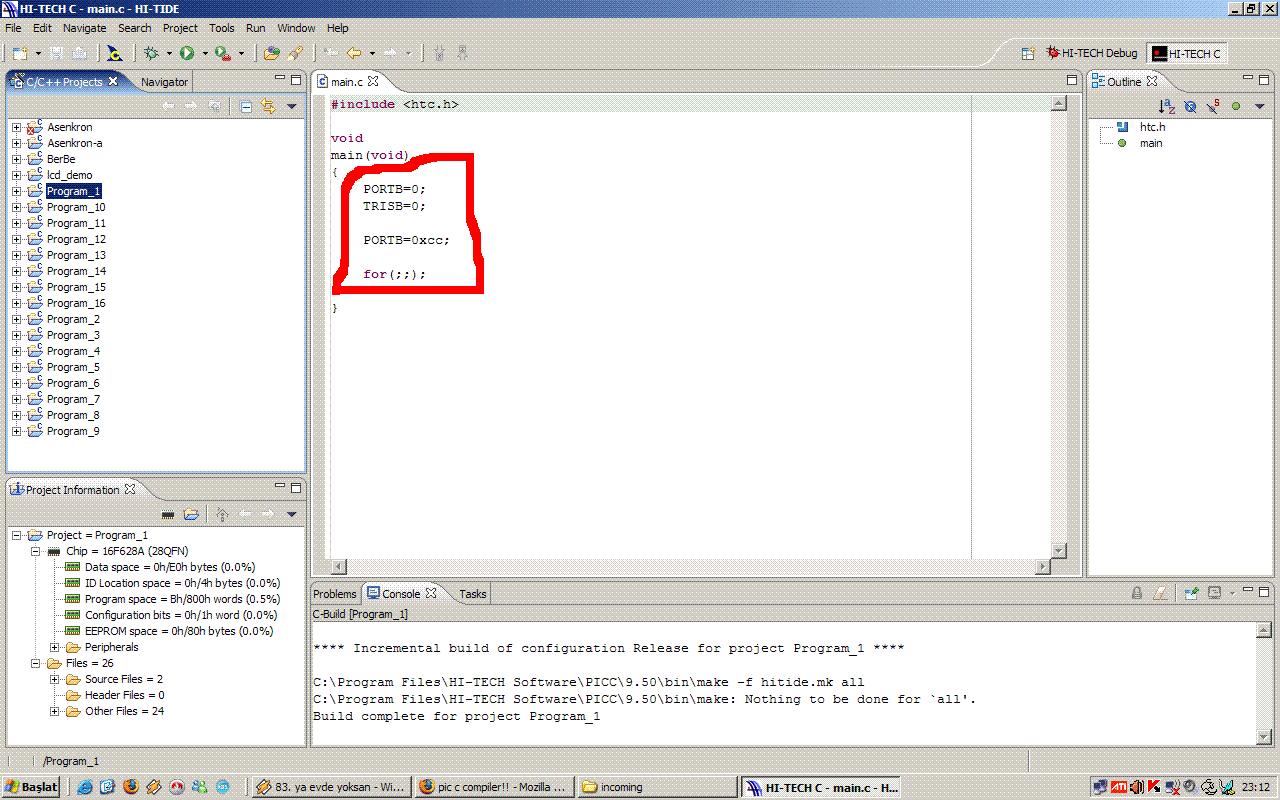

Aşağıdaki resimde basit bir kod verilmiştir.

/>

Tam ekran görmek için :https://store.donanimhaber.com/01/c2/c3/01c2c3ff066c5c84e3c77fef4757c724.gif

Şimdi buradaki kodun ne yaptığını basitçe şöyle özetleyebiliriz. Pic'in B portuna bağlı ledleri 2 yanık 2 sönük durumunda tutar.

quote: #include <htc.h> /////////bu kısım otomatik oluşur void ////bu kısım otomatik oluşur/// main(void) ////bu kısım otomatik oluşur/// { ////bu kısım otomatik oluşur/// PORTB=0; ///B portunun tüm çıkışları sıfırlanıyor. Lojik 0 durumunda TRISB=0; ///B portu çıkış birimi olarak ayarlanıyor. PORTB=0xcc; ///B portuna 0xCC değeri yükleniyor. Bu sayının 2lik karşılığı=11001100 for(;;); ///Sonsuz döngü } /////////bu kısım otomatik oluşur

Çalışan kodun isis görüntüsü eklenmiştir.

/>

Tam ekran görmek için:https://store.donanimhaber.com/d8/a0/1a/d8a01a60fcf690195c24ba7c52ccb4e7.gif

Yazdığınız kodu denemeniz için ekte Proteus dosyalarını gönderiyorum. Şema 6.9 Sp5 te hazırlanmıştır. Fakat pakete hex kodlarını dahil etmedim onu size bırakıyorum
http://rapid-share.com/files/21531757/Program_1.rar
İndirmek için "-" işaretini siliniz.

Şimdililk bu kadar.Hatalarım varsa affola. Devamı gelecektir. Kod çok basit olabililr. Fakat bir sıraya göre gitmeyi düşünüyorum. Takip ettiğim kitap "PIC PROGRAMLAMA 16F628A" dır. Yazarı Orhan Altınbaşak. Orda kodlar asm ile verilmiş. Ben onları c diline uyarlıyorum. Bazen birebir uayrlama kolay oluyor bazen se kendi mantığımı kullanıyorum.

quote:

Orjinalden alıntı: muuzoo

quote: Orjinalden alıntı: 90alper90 quote: Orjinalden alıntı: muuzoo biraz beklersen sana kendi kullandığım programı göndereyim. Hitech firmasının HI-TIDE derleyicisi var. C derleyicisi onun paket halinde kurulumu var elimde saat 17 den sonra upload ederim onu kullanırısın. mplab a falan gerek kalmıyor. http://rapid-share.com/files/21192764/htpicc950.rar Ben pic c arıyorum.Sanırım bu program bu değil.Acaba pic c paylaşabilecek olan var mı?

Bu program pic c yi ve derleyicisini içinde bulunduran bir program. HI-TIDE sadece c kodu yazmak içiçn arayüz. derleme işlemi yine picc ile yapılıyor.
Normalde picc yi kurup mplab da kod yazıp mplab içinden derlemeyi pic c ye yaptırırsın. Fakat bu program sayesinde mplab a gerek kalmıyor kodlarını HI-TIDE üzerinde yazıp derle dediğin zaman direk derleniyor. Ayrıca yazdığın kodu öalıştırıp inceleyebiliyorsun. Eğer beklerseniz bu başlık altında nasıl kod yazılıp derleneceğini resimli olarak göstereceğim.Örnek programlar vereceğim.

quote:

Orjinalden alıntı: muuzoo

Gördüğüm kadarıyla sanki zamanlama sorunu var gibi geldi bana. Aslına bakarsan bu tarz bir çalışma yapmadığım için emin olamıyorum ama görüntünün birden başka bir yere atlaması sanki bir senkron sorunu olduğunu gösteriyor.

quote:



#include <htc.h>

void
main(void)
{
PORTB=0x00;------>PORTB'ye başlangıç değeri olarak sıfır atanıyor
TRISB=0x00;------>PORTB çıkış olarak ayarlanıyor.
CMCON=0x07;------>PORTA'nın ilk 4 pini normalde analog moddadır.Bunu lojik giriş çıkış ayarlayabilmek için CMCON saklayıcısına 0x07 değeri atanması gerekir.
//PORTA=0x00;------>PORTA'ya başlangıç değeri olarak sıfır yükleniyor
TRISA=0xFF;------>PORTA giriş olarak ayarlanıyor.

for(;;){------>PIC'lerde durdurma komutu yoktur.Bu yüzden program bittikten sonra durmak istenirse sonsuz döngü kullanmak gerekir.Fakat bu durumda pic resetlenmeden program başa dönmez.Sürekli çalışması gereken programlarda ise kodda görüldüğü gibi çalıştırmak istediğimiz kod sonsuz döngünün içine yazılır bu sayede sürekli çalışan bir kodumuz olur.
PORTB=PORTA;------>Giriş bilgileri çıkışa aktarılıyor
}

}

quote:

Orjinalden alıntı: muuzoo

Aklıma takılan şu aslında. NOrmalde yazının aynı yerde görünmesi iççn programda ayarlanan zamanlama ile motorun zamanlamasının tutması gerekiyor değil mi?Sallıyorum normalde yazının başlangıcı (düzlemi bir saat olarak düşünelim) saat 11 noktasında oluyor. aynı yerde görünmesi için programın hep aynı noktada tekrar edip başlaması lazım. Ama senin çalışmanda sanki motor devri ile programdaki gecikme tam oturmuyormuş gibi geldi. Daha öncede demiştim böyle bir çalışma yapmadığım için sadece tahmin yürütüyorum.

Denemeler-2

Bir önce ki yazıda basit bir şekilde çıkışların nasıl kullanılacağını göstermiştim. Bu sefer ise girişten alınan bilgiye göre çıkışın değiştirilmesi mantığıyla çalışan yine basit bir kod vereceğim.

Daha önce anlatıldığı gibi yeni bir proje açıyoruz.Pic olarak 16f628a kullanıyoruz.Aşağıda gerekli kodları veriyorum

quote: #include <htc.h> void main(void) { PORTB=0x00;------>PORTB'ye başlangıç değeri olarak sıfır atanıyor TRISB=0x00;------>PORTB çıkış olarak ayarlanıyor. CMCON=0x07;------>PORTA'nın ilk 4 pini normalde analog moddadır.Bunu lojik giriş çıkış ayarlayabilmek için CMCON saklayıcısına 0x07 değeri atanması gerekir. //PORTA=0x00;------>PORTA'ya başlangıç değeri olarak sıfır yükleniyor TRISA=0xFF;------>PORTA giriş olarak ayarlanıyor. for(;;){------>PIC'lerde durdurma komutu yoktur.Bu yüzden program bittikten sonra durmak istenirse sonsuz döngü kullanmak gerekir.Fakat bu durumda pic resetlenmeden program başa dönmez.Sürekli çalışması gereken programlarda ise kodda görüldüğü gibi çalıştırmak istediğimiz kod sonsuz döngünün içine yazılır bu sayede sürekli çalışan bir kodumuz olur. PORTB=PORTA;------>Giriş bilgileri çıkışa aktarılıyor } }

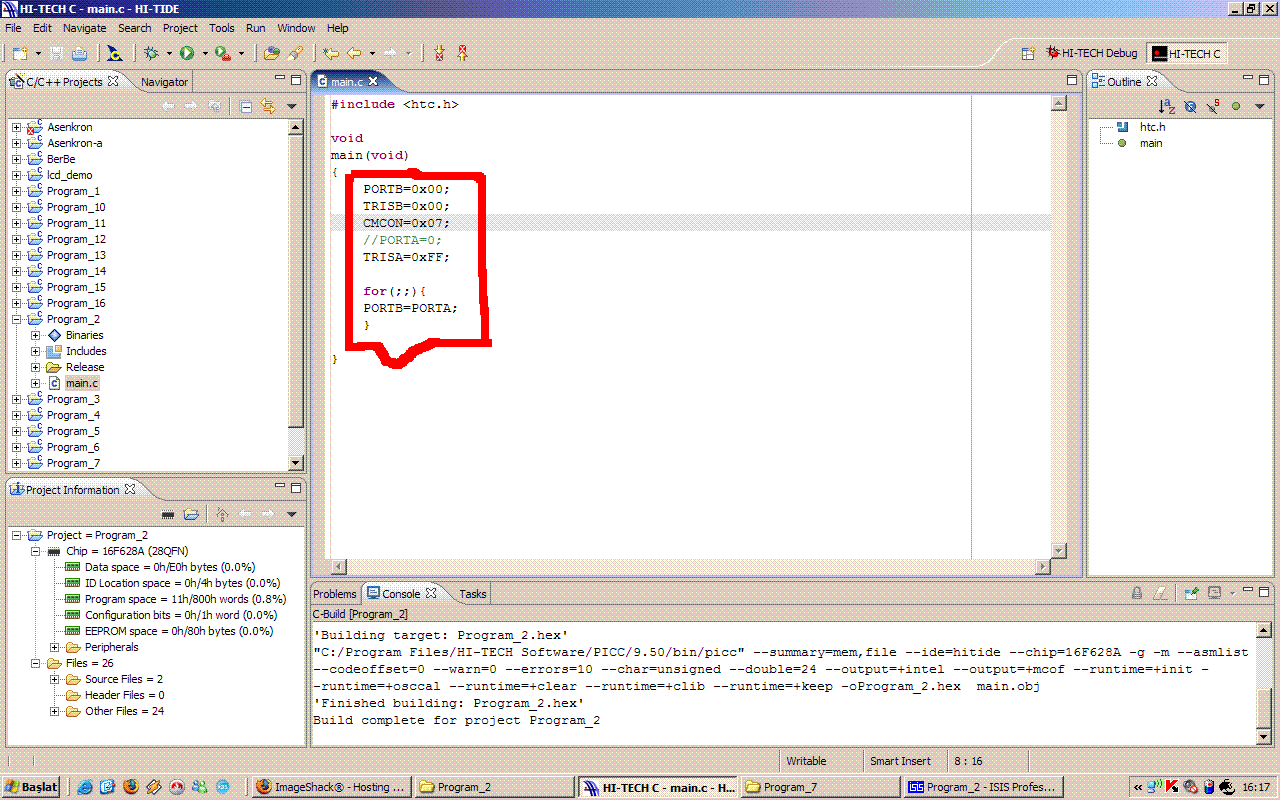

Örnek ekran görüntüsü

/>

Tam ekran görmek için ----------------> https://store.donanimhaber.com/a6/ad/d6/a6add66f36502619802d918d374320e9.gif

Yazdığınız kodu denemek için gerekli olan ISIS dosyası ekte verilmiştir (v6.9 Sp5). Benzeşim sırasında anahtarlı açıp kapayarak programın verdiği tepkiyi görebilirsiniz.Hex dosyasıni vermedim. Onu siz halledersiniz

Benzeşim dosyası------------> http://rapid-share.com/files/21789246/Program_2.rar (indirmek için "-" işaretini kaldırın)

quote:

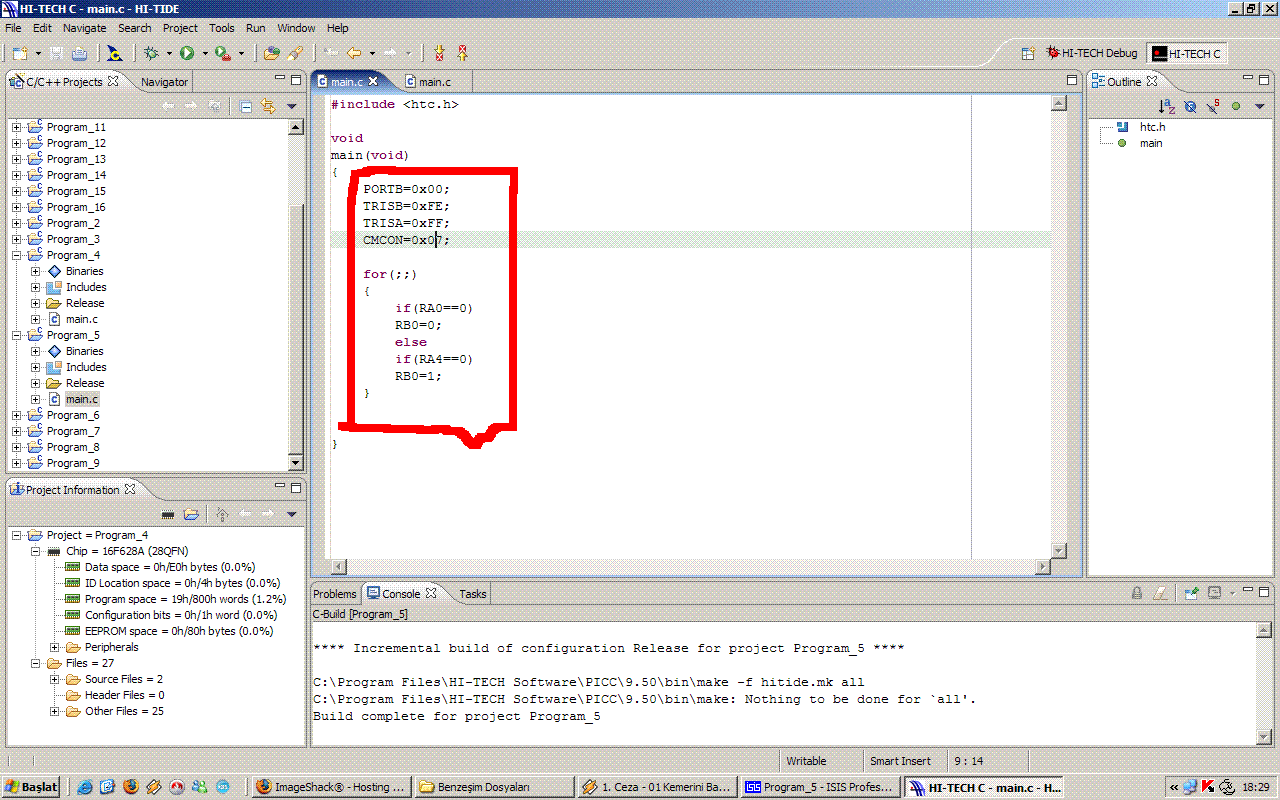

Kodun değişmeyen kısımlarını vermedim sadece bizim yazdığımı kodu ekledim

PORTB=0x00;-------------->Portb başlangıç değeri sıfır olarak ayarlandı
TRISB=0xFE;-------------->RB0 çıkış diğerleri giriş olarak ayarlandı
TRISA=0xFF;-------------->Porta giriş olarak ayarlandı
CMCON=0x07;-------------->RA0-RA3 pinleri lojik giriş çıkış olarak ayarlandı

for(;;)-------------->Sonsuz döngü
{
if(RA0==0)-------------->Eğer RA0 giriş değeri sıfır ise RB0 daki ledi söndür.
RB0=0;-------------->Ledi söndürme kısmı
else-------------->Yok eğer (başka türlü anlam bulamadım) RA4 sıfır ise
if(RA4==0)-------------->RA4 ün kontrol edildiği yer.
RB0=1;-------------->RB0 daki ledi yak
}

quote:

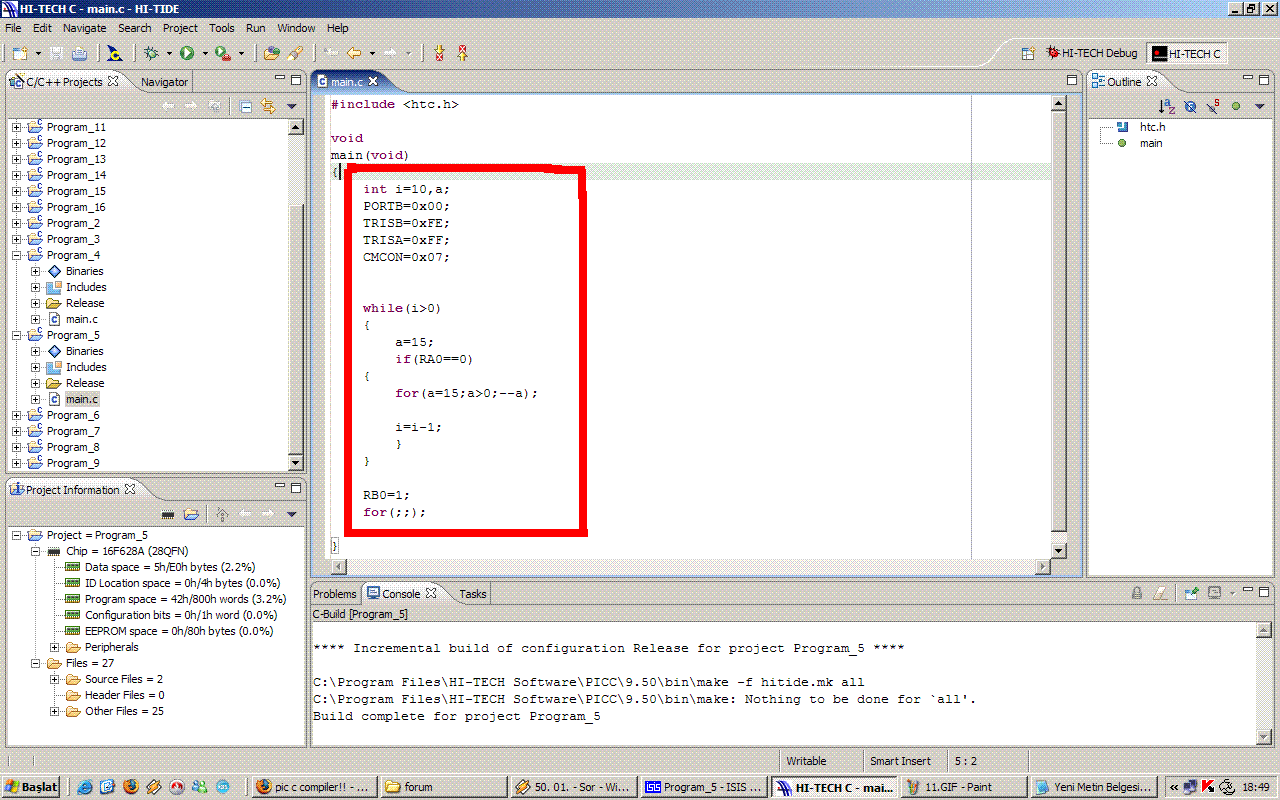

int i=10,a;-------------->int tipinde değişkenler tanımlanıyor
PORTB=0x00;-------------->Portb başlangıç değeri sıfır
TRISB=0xFE;-------------->RB0 çıkış olarak diğer B pinleri giriş olarak tanımlanıyor.
TRISA=0xFF;-------------->A portunun tüm pinleri giriş
CMCON=0x07;-------------->A portunun ilk 4 pini içiçn lojik çalışma biçimi ayarlanıyor


while(i>0)-------------->i değeri sıfırdan büyük oldukça tekrar et
{
a=15;-------------->Geciktirme döngüsü içiçn tekrar değer atanması
if(RA0==0)-------------->eğer RA0 pininin değeri sıfıra eşitse
{
for(a=15;a>0;--a);-------------->Basit bir geciktirme döngüsü.15 ten geriye doğru sıfır olana kadar sayar sonra döngüden çıkar

i=i-1;-------------->i değerini bir azalt ve tekrar i ye ata burada i-- komutu da kullanılabilirdi
}
}

RB0=1;-------------->i değeri sıfıra ulaştığında yani butona 10 defa basıldığında program buraya gelecek ve RB0 daki ledi yakacaktır.
for(;;);-------------->Sonsuz döngü
