  • Arkadaşlar Radyo devresi yapıcam hayatımda ilk defa devre elemanı olarak 2000pF görüyorum ! kondansatörde ne yazması gerekiyor 202 mi?
    yoksa 2 tane 102 yi seri mi bağlayayım.
    _____________________________
  • quote:

    Orijinalden alıntı: harti212

    Arkadaşlar Radyo devresi yapıcam hayatımda ilk defa devre elemanı olarak 2000pF görüyorum ! kondansatörde ne yazması gerekiyor 202 mi?
    yoksa 2 tane 102 yi seri mi bağlayayım.

    202 de yazabilir 2000pF da 2nF da.
    2 tane 102'yi paralel bağlayacaksın.
    _____________________________
  • merhaba arkadaşlar konuyu hortlatmış gibi oluyorum ama bir kondansatörüm var üzerinde 100 J yazıyor ve rengi truncu bunun muadili veya farad değeri nedir biri açıklayabilirse çok sevinirim


     KONDANSATÖRLER NASIL OKUNUR



    < Bu mesaj bu kişi tarafından değiştirildi ismaildoganw -- 4 Şubat 2015; 21:52:28 >
    _____________________________
  • ismaildoganw İ kullanıcısına yanıt
    Resimden gördüğüm kadarı ile 0.1 J 100 yazıyor kondansatörün üzerinde. Yani 100 nF, 100V, %5 tolerans.
    _____________________________
    Elektrik-Elektronik Mühendisi
    dabılyu dabılyu dabılyu teknomani nokta kom
  • quote:

    Orijinalden alıntı: Teknomani.com

    Resimden gördüğüm kadarı ile 0.1 J 100 yazıyor kondansatörün üzerinde. Yani 100 nF, 100V, %5 tolerans.



    teşekkür ederim :)
    _____________________________
  • Arkadaşlar Merhaba,
    Bende konuyu hortlatacağım ama bir haftadır döküman okuyorum işin içinden çıkamadım şekildeki resmi pendikte bu tarz devre elemanları satan bir yere sordum ve gerekli malzemeleri aldım ve şemayı oluşturup aux girişimi hazırladım çalışıyor ama ses teybin diğer ortamlarına göre düşük çıkıyor.

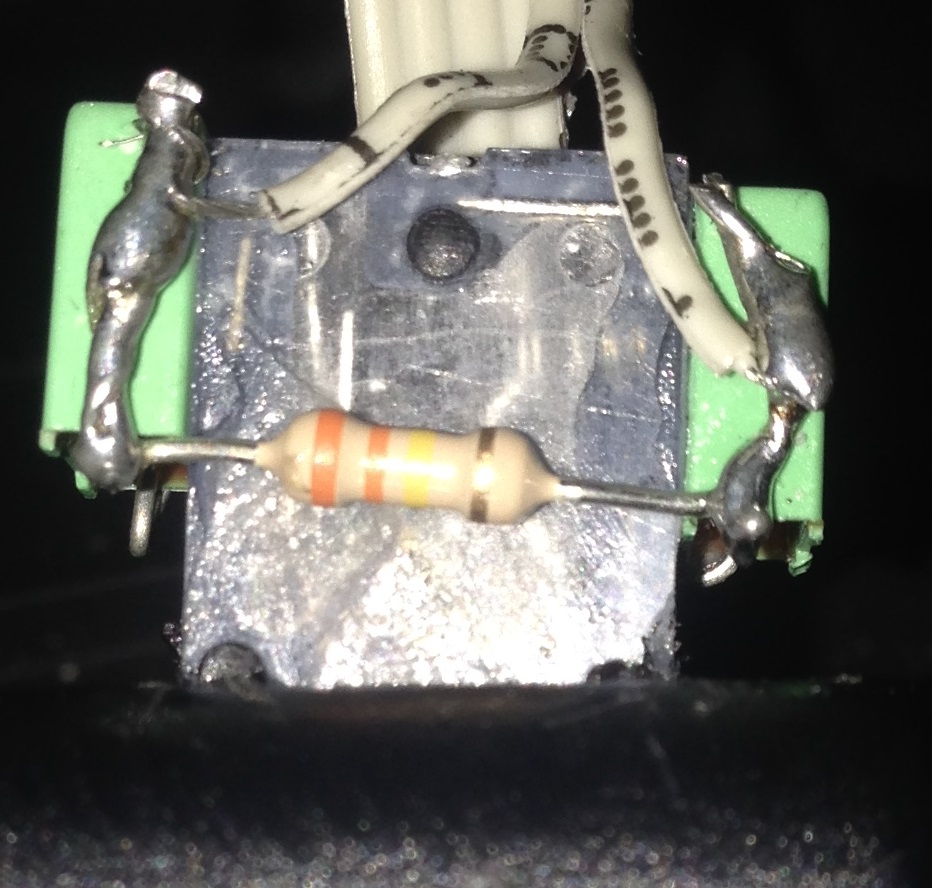

    Benim yorumladığım kadarıyla aldığım devre elemanları yanlış onlarında resmini çekip attım. bu noktada şemayı tekrar oluşturmayı düşünüyorum ama kondansatör kapasitesi direkt olarak F yazılmış ama bu uçuk bi rakam 0,22 farat mi, mikrofarat mi, nanofarat mı yoksa pikofaratmı mi bir türlü anlam veremedim ayrıca aldığım direncinde kapasitesi yüksek olduğunu gördüm araştırmalarımdan sonra sanırım 330kohm

    Almam gereken malzemelerin kapasitelerini ve cinslerini nasıl aktarmam gerekiyor satıcıya?


     KONDANSATÖRLER NASIL OKUNUR

     KONDANSATÖRLER NASIL OKUNUR

     KONDANSATÖRLER NASIL OKUNUR



    < Bu mesaj bu kişi tarafından değiştirildi Mehmet_a007 -- 27 Ocak 2016; 14:04:35 >




  • Arkadaşlar konu hakkında bilgisi olan yok mu aacaba ?
    _____________________________
  • Herşey yazılmış. Başka Ne öğrenmek istiyorsunuz.

    < Bu ileti mobil sürüm kullanılarak atıldı >
    _____________________________
  • muhsin kamer kullanıcısına yanıt
    bir önceki mesajımda yazdıklarımı okudunuzmu hocam ?
    _____________________________

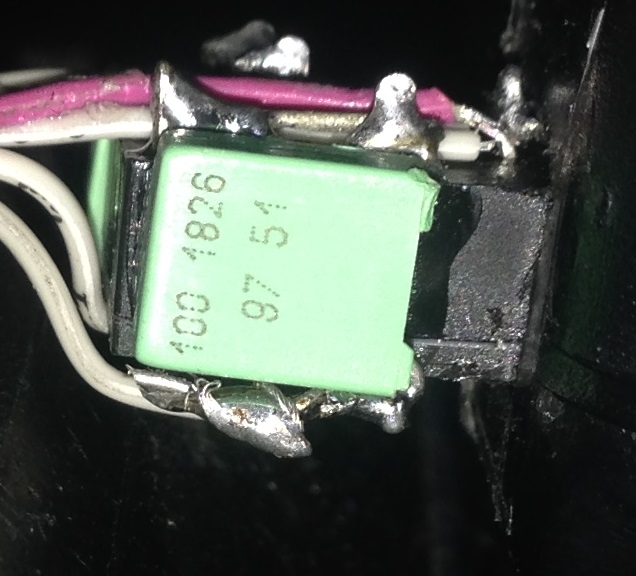

  • Sizin yazdığınız 220 nano farad (0.22) fakat fotoğraftaki kapasite 100 nano gibi duruyor. Ölçmek lazım.



    < Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 27 Ocak 2016; 15:41:39 >
    < Bu ileti mobil sürüm kullanılarak atıldı >
    _____________________________
  • muhsin kamer kullanıcısına yanıt
    Hocam öncelikle çok teşekkürler
    yukarıda belirttiğim gibi aux da ses biraz kısık gelmesinin sebebi reğerlerin tutmamasından kaynaklanıyor muhtemelen. yeniden oluşturacağım :)
    _____________________________
  • muhsin kamer kullanıcısına yanıt
    Karışık işlem değilde basit yoldan buluyorum bu doğru değil mi ?

    Piko ile nanao farad arasında 3 sıfır(000) farkı var

    104 ise 4 adet 0 koyuyoruz 10(0000) yani 100.000 pf ediyor 3 sıfırı at 100nf oluyor pratik olarak bulabiliyoruz.

    < Bu ileti mobil sürüm kullanılarak atıldı >
    _____________________________
  • quote:

    Orijinalden alıntı: Mehmet_a007

    Hocam öncelikle çok teşekkürler
    yukarıda belirttiğim gibi aux da ses biraz kısık gelmesinin sebebi reğerlerin tutmamasından kaynaklanıyor muhtemelen. yeniden oluşturacağım :)

    Ne yapmak istediğinizi anlayamadım. Audio hat üzerine kapasite takmanız, bazı frekansları bastıracak, (filtre yapıyor) dolayısıyla ses kısık çıkacak.

    Yine de bildiğiniz bir şey var belki...



    < Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 27 Ocak 2016; 18:08:11 >
    _____________________________
  • quote:

    Orijinalden alıntı: linyit43

    Karışık işlem değilde basit yoldan buluyorum bu doğru değil mi ?

    Piko ile nanao farad arasında 3 sıfır(000) farkı var

    104 ise 4 adet 0 koyuyoruz 10(0000) yani 100.000 pf ediyor 3 sıfırı at 100nf oluyor pratik olarak bulabiliyoruz.

    Pratik yöntem olarak, sizin kullandığınız yöntemi kullanmakla beraber;
    Direnç ve kapasiteler de çok geniş yazma ve okuma biçimleri var. Çoğu zaman benim de karıştırdığım oluyor. Değerini bulamadığım veya okuyamadığım da bazen ölçüyorum bile...

    Hatta çok ilginç bir şey yazayım. Değer okumayı bir kenara bırakalım, öyle malzemelerle karşılaşıyorum ki... BU da ne... böyle dediğim çokkkk olmuştur. Elimde bir avuç bu tip bilinmeyen elektronik malzeme var. Duruyor bir kenarda... Üzerinde Kod NO yok. Değer yazısı yok. Renk, işaret, çizgi, hiç bir şey yok.

    En iyisi, çok seçenekli multimetreler kullanılmalı.( belki ölçerek bulunabilir.) Kapasite kılıfında; bobin mi? kapasite mi? termistör mü? vs..vs..
    Oluyor böyle şeyler...

    İyi çalışmalar, kolay gelsin...



    < Bu mesaj bu kişi tarafından değiştirildi muhsin kamer -- 27 Ocak 2016; 18:12:53 >
    _____________________________




  • muhsin kamer kullanıcısına yanıt
    Hocam ilgin için tekrar teşekkür ederim.

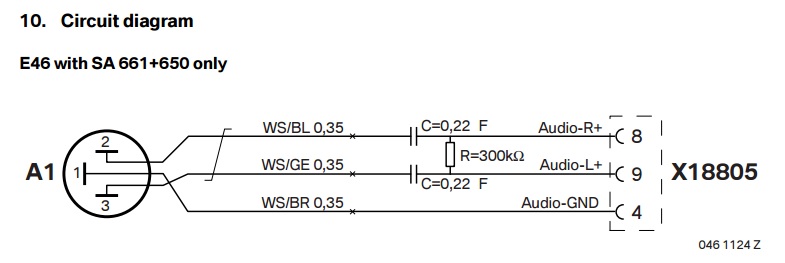

    Yapmak istediğim şey arabamın orijinal teybini bozmadan aux bağlantısı yapabilmek. teybi biraz araştırdıktan sonra arkasındaki pinlerde aux girişi olduğu bilgisine ulaştım girişi aktif edebilmemiz içinde aşağıdaki diyagramın oluşturulup kullanılması gerektiği bilgisini paylaşmış teybin üreticileri. yani direnci ve kapasitörü koymak benim tercih ettiğim bir durum değil üretici nasıl tarif ediyorsa harfiyen yapmak istediğimden bütün değerleri eksiksiz öğrenmek istedim. Bir defa denedim oluşturdum ve çalıştırdım resimleri de yukarıda paylaştım ama ses kısık gelince kullanılan malzemelerin tam istenilen kapasitede olmadığından kaynaklanıyordur diye tekrar yapıyorum. Umarım anlatabilmişimdir Muhsin Hocam :)
     KONDANSATÖRLER NASIL OKUNUR



    < Bu mesaj bu kişi tarafından değiştirildi Mehmet_a007 -- 28 Ocak 2016; 7:53:36 >
