  • Arkadaşlar sizde biliyorsunuz ki bilgisayarda ufak frekansları ve ses frekanslarını görmek için yazılım tabanlı osiloskoplar var.Bunlardan biri Winscope.Şimdi Zelscope olmuş ve paralı.

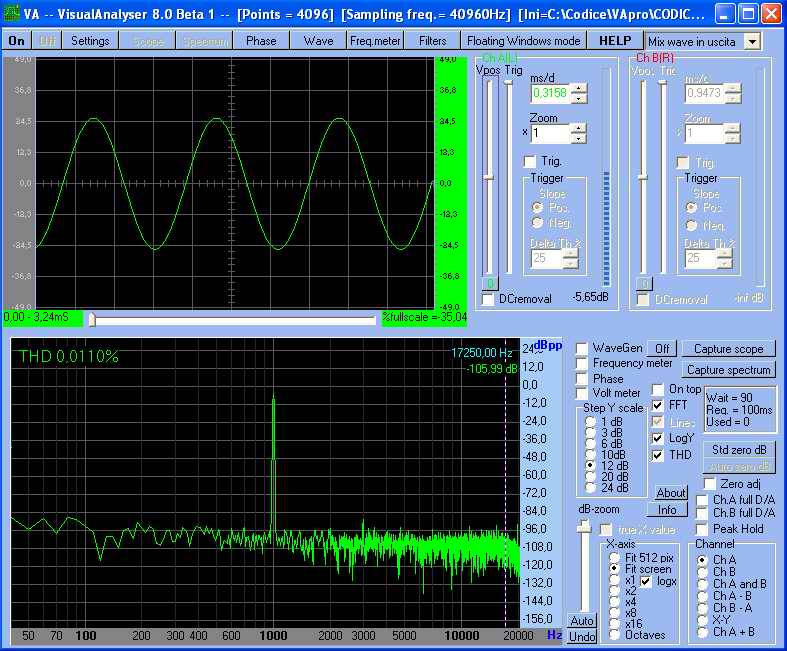

    Ama ben bir tane bedava buldum.Hem osiloskop hem de spektrum analizi yapıyor.İsmi Visual Analyser.
    İndirmek için link.Visual Analyser 8.30.21
    http://www.sillanumsoft.com/
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    Biraz özelliklerinden bahsedelim.
    1-Osiloskop
    2-Spektrum Analiz
    3-Sinyal üretici(Sinüs,kare,üçgen,v.b.)
    4-Frekansmetre
    5-Ses filtreleri.Yüksek,alçak,bant geçiren v.b.
    6-Osiloskopta ve spektrum analizinde görülen dalga şeklini panoya yapıştırma ve kaydetme.

    Mikrofon ve stereo mix'teki ses görülebiliyor.Sabit frekanslı bir ses kaynağının frekansını gösterebiliyor.

    Antrak'taki bir yazıda IR protokolünün Winscope ile görülebildiğini okudum.
    IR receiveri bağlıyacak devre yoktu.Bende oyuncak arabanın uzaktan kumandasını denedim.
    O kumandaya RF power mod yapıp forumda yayınlamıştım.
    Kumandanın anteninin ucunu mikrofona iyice yaklaştırdım ve tuşlara bastım.Ben olmaz diyordum ama ekranda yürüyen kare dalga formu gözüktü.Tiz de bir ses çıkıyordu.Hemen capture özelliği ile dalga formunu resi olarak kaydettim.Tıpkı IR protokolleri gibi dalga şeklindeydi.İlk önce çok sıkışıktı ve belirsizdi.Ama ayarlayınca netleşti.Her tuşun kod bilgisinin resmini çektim.
    İşte tuşlar ve kodları.Büyük halleri linklerdedir.
    İLERİ TUŞU
    http://img347.imageshack.us/img347/9215/lerifo4.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    GERİ TUŞU
    http://img347.imageshack.us/img347/779/geriqa5.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    SOL TUŞU
    http://img247.imageshack.us/img247/1170/solow8.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    SAĞ TUŞU
    http://img53.imageshack.us/img53/1131/sala0.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    TURBO TUŞU.
    http://img247.imageshack.us/img247/7132/turboua2.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    Çekilen resimler kodun rastgele bir bölümüne denk geldiği için başlangıcı bulmak gerekli.
    Her kodda dikkat ederseniz dört tane uzun 1 var.Ondan sonra bir sürü kısa 1'ler geliyor.
    Bütün tuşlarda bu uzun 1'ler var.Hepsinde de dört tane.Ama her tuşta kısa 1'ler farklı.Sanırım kod işi burada.Uzun olanlar başlangıç bitleri.Ayrıca kısa bitler bittikten sonra tekrar dört uzun sonra kısalar geliyor ve böyle sürüp gidiyor.

    Her tuşun ilk başında dört uzun bit var.Ondan sonra
    İLERİ için
    10 tane kısa bit yani 10101010101010101010 şeklinde bir bit dizisi var.
    GERİ için 40 tane 1 dizisi,
    SOL için 58 tane 1 dizisi,
    SAĞ için 64 1 tane dizisi,
    TURBO için 22 1 tane dizisi var.
    Bazı kodlar uzun olduğu için resimlere sığmadı ama hep o şekilde tekrarlıyor.

    Birde mS cinsinden süreler var ama onları tam ölçemedim.İyice incelemek gerekli.
    -------------------------------------------------------------------------
    Şimdi bu yöntem doğru mu ?Yani bu bulduğum kodlar doğru mu ?
    Bu direk havadan yayılan kodlar.Frekansı ölçemez çünkü 27 MHz.Osiloskobun skalası yetmez.
    Direk bağlı olsa belki daha keskin ölçer.

    Aynı şekilde IR protokollerini görmek mümkün mü ?
    Bu sayede IR uzaktan kumanda uygulamaları yapılabilir ve tuş kodları çözülebilir.

    Ben IR receiveri yani TSOP 173x serisinden olan bir IR alıcısını bilgisayara nasıl bağlarım ?
    Aynı şekilde sinyal ölçmek için bir probu nasıl bağlarım ?

    Birde mikrofon girişi stereo.Yani jak stere jaklardan.Ama tek mikrofon var ve onu kullanıyorum.
    Bu girişlerden hangisi kullanılmalı ?Teki olur mu ikisi de mi olmalı ?
    -------------------------------------------------------------------------

    Teşekkürler.İyi Çalışmalar.



    < Bu mesaj bu kişi tarafından değiştirildi Ters İntegral -- 20 Aralık 2006; 19:00:52 >



    _____________________________
    -




  • belki senkronizasyon sorunu olabilir fakat kodlar doğru. antenden yayılan 27MHz lik genlik modülasyonlu sinyal PC osiloskopun girişindeki band geçiren filtre sayesinde demodüle olmuş gördüklerinizde zaten demodülasyon sonucu ortaya çıkan asıl bildiri sinyali. yanlız üzerinde bir de 50Hz var burdan gördüğüm kadarıyla.

    uzaktan kumandaların çalışıp çalışmadığını anlamak için en basit yol am radyo kullanmaktır. kumandayı radyoya yaklaştırıp tuşlarına bastığınızda radyodan ilginç sesler duyarsınız. aynı şekilde ufak bir bobin sararak ilk denemenizde yaptığınız gibi mikrofon yerine sardığınız bobini bağlayın. eğer yeteri kadar sarabildiyseniz uzaktan kumanda tuşlarına basarak kodları pc de görebilmeniz mümkün. yanlız bu durumda kodlar modüle sinyal olarak görülecektir. demodüle sinyal,i görmek için tsop modülleri kullanmak gerek. bu modülleri kullanırkende çıkışı max 50mV yi geçmeyecek şekilde gerim bölücü dirençlerle küçültmelisinşzki ses kartına zarar vermeden çalışabilesiniz.

    stereo kulaklık konusnuda ise ben her bir kulaklık kanalının osiloskop kanllarından birine denk geldiğini tahmin ediyorum...



    < Bu mesaj bu kişi tarafından değiştirildi r2d2droids -- 19 Aralık 2006; 13:58:01 >
    _____________________________
    Nous faisons confiance dans Dieu
    electronics engineer
    https://donanimveyazilim.wordpress.com




  • Teşekkürler.
    Dediğin doğru.Sabit olarak boşta 50 Hz civarı bir sinyal ölçülüyor.Zelscope ile bu 43 Hz gözüküyor.Sanırım bu şebekeden gelen 50 Hz.Ya elektrki bağlantısından geliyor ya da mikrofonun yanında prizler var,oradan geliyor,ya da ses sisteminden geliyor.

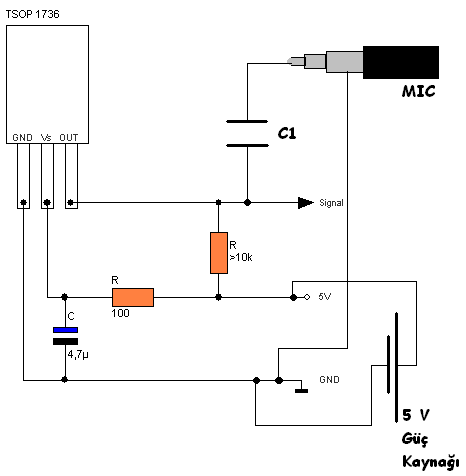

    TSOP bağlantısını resimdeki gibi yapsam olur mu ?
    Harici bir besleme.C1 kondansatörünü güvenlik ve izolasyon için kullanayım mı ?Ölçmeyi etkiler mi ?
    Mikrofon jakı şekildeki gibi.Ortak şasesine pilin şasesini bağlasam,sinyal çıkışına uçtaki veya ortadaki pine bağlasam olur mu ?
    Ya da bu bağlantı nasıl uygun hale gelir.
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)
    _____________________________
    -

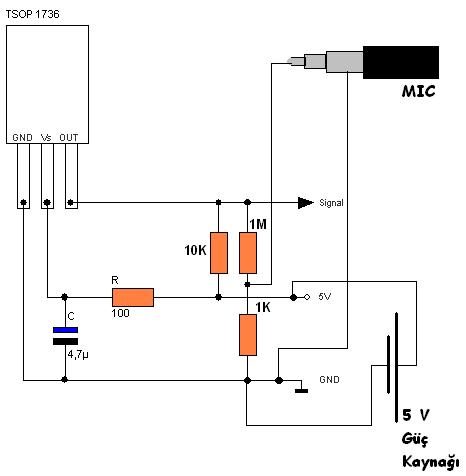

  • ses kartının audio in girişini kullanıyorsanız C1 gibi bir kond zaten ses kartı ön yükseltecinde bulunur bu yüzden kullanmanıza gerek yok.
    ses kartını korumak için girişe 1M ve 1K dan oluşan basit bir düzenek ekledim. bu şekilde max modül çıkış seviyesinde ses kartına gidecek sinyal genliği 5mV yi geçmeyecektir...
    kolay gelsin...

    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)
    _____________________________
    Nous faisons confiance dans Dieu
    electronics engineer
    https://donanimveyazilim.wordpress.com
  • Teşekkürler.
    Peki bu bağlantı şekli hem Line In hem de MIC için kullanılabilir mi ?
    _____________________________
    -
  • mic de güvenlik açısından C1 i ilave etseniz iyi olur...
    _____________________________
    Nous faisons confiance dans Dieu
    electronics engineer
    https://donanimveyazilim.wordpress.com
  • sağol kardeş güzel bir paylaşım benim sormak istediğim sadec mic girişindernmi yoksa line girişindende sinyal verine biliyormu başka veriyolu girişindende verilebiliyormu
    27 MHZ demişsiniz mic girişinin max 48 khz olarak düşünülürse 27 mhz nerden veriniyor şimdiden teşekkürler
    _____________________________
    • Yapay Zeka’dan İlgili Konular
    Apple Vision Pro'da şifre sıfırlama seçeneği bulunmuyor!
    2 yıl önce açıldı
    Digiturk Cihazınızdaki Hata Kodları ve Anlamları
    14 yıl önce açıldı
    Tp-LİNK W9980 aldım. Merak edilen soruları alabilirim. MTU, istemci Listesi, port açma vs
    11 yıl önce açıldı
    Daha Fazla Göster
  • Teşekkürler.
    İkisinden de olur.Zaten programda ister stereo mix,ister mic ayarına getir olur.Ama Line In girişinden giriş yaparsanız prograda da Line In seçmeniz gerekir.
    27 MHz ölçemez zaten.Muhtemelen programın içindeki filtre datayı süzüyor.
    Aynı şekilde oto alarm kumandasının da kodları gözüküyor.O kumandalar 433 MHz frekansta çalışır.
    IR kodlarını da çözmeyi deneyeceğim.
    _____________________________
    -
  • @silicon
    Hocam IR protokollerini çözdüğünüzde paylaşırsanız sevinir.
    Saygılar..
    _____________________________
  • IR kodlarını da bilgisayarda göstermeyi başardım ama ne kadardoğrudur ustalar söyleyecek.
    IR alıcısını yukarıdaki şemayı kullanarak bağladım.En sonuncusunu.Şaseyi direk bağladım.Sinyal çıkışına seri bir kondansatör bağladım.0.47 uF ve bir de seri direnç bağladım 4.7 k değerinde.Mikrofon girişine bağladım.
    IR kodları gözüküyor.Yalnız çok sık olduğu için biraz daraltmak gerekiyor.Sinyali yakalyınca ayarlardan biraz küçülttü mü kare dalga formunda sinyal kodları gözüküyor.Aşağıda çeşitli TV'lere ait tuş kodlarının resimleri var.Resimlerde bir bölümü gibi gözüküyor ama o bölüm hep tekrar ediyor.
    Resimleri büyük halleri linklerdedir.
    -----------------------------------------------------------------------------
    SABA AÇMA-KAPAMA TUŞU
    http://img296.imageshack.us/img296/5264/clipboard01yd3.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SABA 1.KANAL TUŞU
    https://store.donanimhaber.com/5a/12/45/5a12458aa466698a0453a29b92eeefce.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

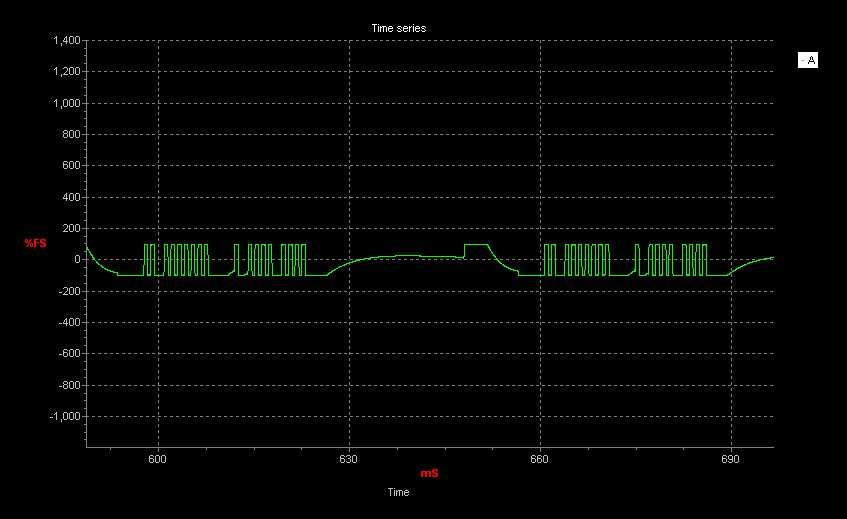

    SABA 2.KANAL TUŞU
    https://store.donanimhaber.com/92/b5/f4/92b5f4f5b135cde58d2bb961d4fe8798.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

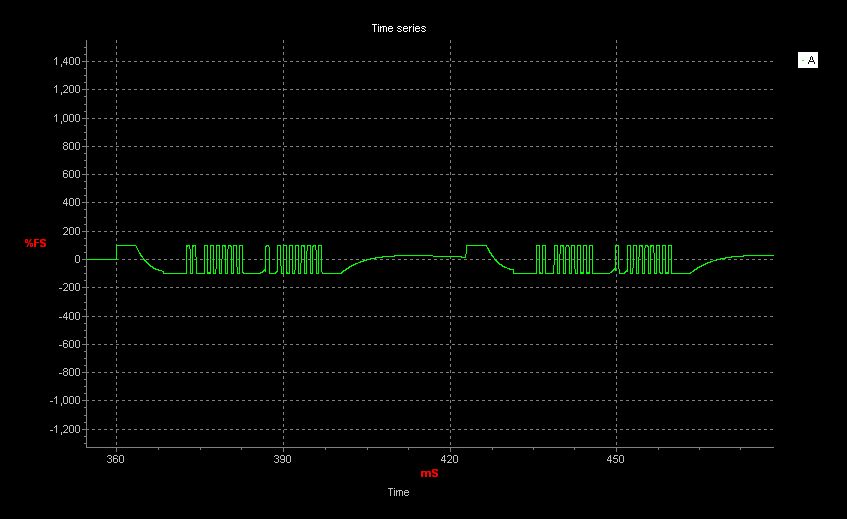

    SABA KANAL+
    https://store.donanimhaber.com/c0/e7/74/c0e774a9babea3a78197e75164b1d5ec.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SABA KANAL-
    http://img318.imageshack.us/img318/900/chfw4.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SABA SES+
    https://store.donanimhaber.com/bb/10/07/bb100781fc09a378b2a86974a79c8ab2.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SABA SES-
    http://img318.imageshack.us/img318/4219/sesys2.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    -----------------------------------------------------------------
    SIEMENS SES-
    https://store.donanimhaber.com/b2/ac/35/b2ac35ab41a1938694dd76bf83e2984b.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SIEMENS SES+
    http://img166.imageshack.us/img166/3647/sesqm5.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SIEMENS KANAL-
    http://img166.imageshack.us/img166/2913/chom6.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SIEMENS KANAL+
    https://store.donanimhaber.com/95/71/50/957150ca215b28da06133329753e9180.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    ------------------------------------------------------------------
    SHOV SES-
    https://store.donanimhaber.com/7d/c7/4b/7dc74b320515278f501fa37e633cb9be.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    SHOV SES+
    https://store.donanimhaber.com/c1/dc/93/c1dc9382062c1774b7b158dba711b422.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

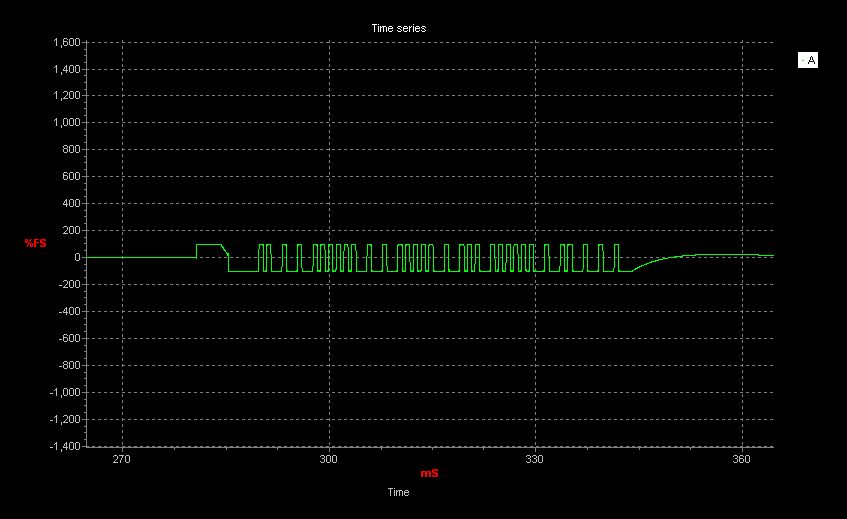

    SHOV KANAL -
    https://store.donanimhaber.com/f7/59/7d/f7597d5504a49a44fcdb98ffa4181b1b.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

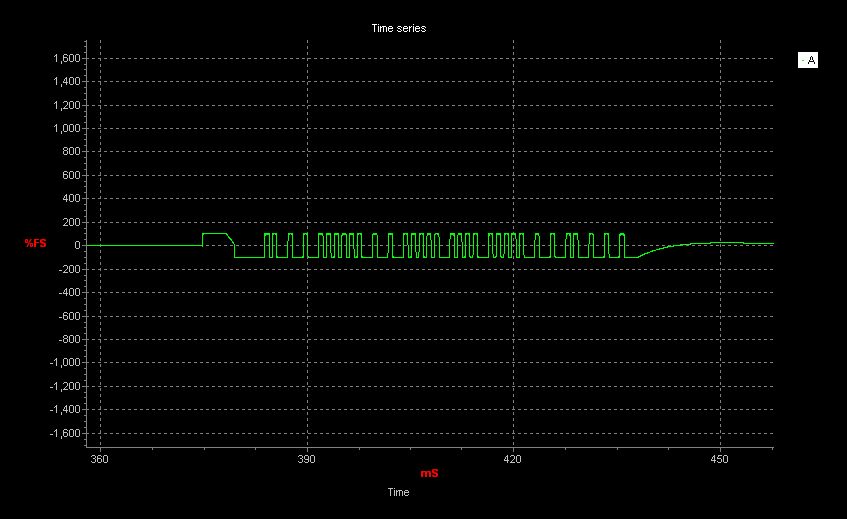

    SHOV KANAL+
    https://store.donanimhaber.com/ab/0b/79/ab0b79d11d7ab30252c15d6fe74954af.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

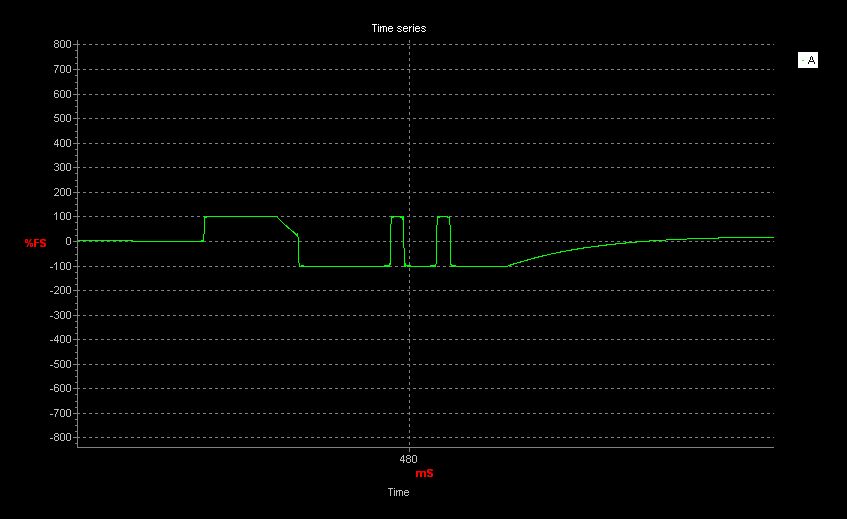

    Birde SHOV TV'de herhangi bir tuşu basılı tuttumu kodlar arasında şu kod oluyor.
    https://store.donanimhaber.com/09/77/37/097737d15c8ce6e8caccf1769c72bc41.jpg
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    ---------------------------------------------------------------------

    SABA TV'de(42 ekran) her kodun başınadaki belli bir bölüm aynı.
    Sanırım o cihaz kodu.Ondan sonra gelen de tuş kodu.
    SABA'da bu başta 2 bit var.Sonra biraz boşluk ve 7 bit,sonra her tuşta farklı.

    ---------------------------------------------------------------------

    SIEMENS TV'de ise ses tuşlarının başları aynı,kanal tuşlarının başları aynı.Ama Azaltma ve arttırma farklı.
    Yani SABA'daki gibi her tuşun başı aynı değil.Bir grubun başı aynı,ötekinin farklı.

    ---------------------------------------------------------------------

    SHOV marka TV'de de yine başları aynı ortalarda ve sonlarda değişiklik var.

    ---------------------------------------------------------------------

    Şimdi her markanın nasıl birbirine karışmadığını gayet iyi anlıyorum.

    Bu yaptığım doğru mu ?Yani IR kodları doğru mu gördüm ?
    Ortaya çıkan kodun hepsi bu.Sürekli basılı tutunca hep aynısı tekrarlanıyor.
    Başlangıç kısmını doğru yakalayabilmişim mi ?

    Birde şu bit olayı nasıl bulunuyor.Her tepe noktası 1 bit mi ?
    Bunu da açıklayabilir misiniz ?Mesela SHOV toplam kaç bit ?
    Aralardaki mS tam ölçemedim ama ona da bakacağız bir ara.

    Aslında bu kodları görmek uzaktan kumanda tasarlarken(PIC ile) gerekli.Ona göre karışmayan sistem tasarlanabilir.Gerçi PIC programlamayı tam öğrenemeden kodları bulduk ama...

    Yorumlarınızı bekliyorum.
    Tüm resimler.Birkaç tane burada olmayan da var.

    http://rapid_share.com/files/8285984/IR_Kodlar__305_.rar.html



    < Bu mesaj bu kişi tarafından değiştirildi Ters İntegral -- 20 Aralık 2006; 18:59:52 >
    _____________________________
    -




  • @silicon
    r2d2droids arkadaşın verdiği devreyi kısmi olarak değiştirip denediniz herhalde. Kendi denediğiniz devreyi bir zahmet cizip verebilirmisiniz.
    Ses kartını yakmayalım.



    < Bu mesaj bu kişi tarafından değiştirildi Elektron74 -- 20 Aralık 2006; 20:15:02 >
    _____________________________
  • IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)


    0.47 uF kondansatör ve 4.7 K direnç ekledim.Kondansatörü mutlaka koy.
    Aynı devre hem MIC hem de LINE IN için aynı sonucu veriyor.
    1M yoktu 1.2M koydum sorun olmadı.
    Kondansatör DC geçirmeyip sadece sinyal geçiriyor.Ayrıca elektrolitik değil.

    Kolay Gelsin.

    Saygılar.
    _____________________________
    -
  • Ses kartınız nedir? Bende genellikle seri ve paralel portunu kullandığım bir Celeron 266 makina var. C-Media da ses kartı var (Quake diye satılanlardan - 4 $). Yapsam sinyali doğru dürüst alabilir miyim diye düşünüyorum?
    _____________________________
    Hazar Karabay Blog | DIY Audio Türkiye - Forum
  • tekrarlanan bazı kodlar görüyorum bu da doğru yoldayız demek buna ek olarak birde boşalıp dolmaya çalışan bir kond görüyorum buda araya koyduğunuz kond değerini yüksek tutmanızdan kaynaklanıyor.

    yanlız gördüğünüz 1 ve 0 lar karşı tarafta algılanan datanın 1 ve 0 olduğunu ifade etmiyor olabilir. lakin bir çok kodlama tekniği var. mesela
    pals kodlu kodlama: pals genişliği değiştirilerek lojik seviyeler elde edilir sony bu kodlamayı kullanır. bunun tersi boşluk kodlu sinyaldir boşluk uzunluğu değiştirilerek elde edilir panasonic kullanır. son olarak bildiğim kadarıyla birde shift kodlu sinyal var buda her 2 sinin birleşiminden ibaret yani hem boşluk hemde darbe oranları kaydırılarak( genişletip daraltılarak ) elde ediliyor. bunu da philips kullnıyor. PWM olarakda geçer. genel formatı ise bir başlangıç biti ardından komut ve device bitleri ve son olarak boşluk veya stop bitleri gelir.protokol olarak en çok bilinenler ise sony nin geliştirdiği SIRCS/CTRL-S (SIRCS 12 bit uzunluğunda, headeri bulunan bir protokoldür. CTRL-S protokolü uzunluğu ise 15 veya 17 bittir. Her data arası 25ms boşluk bırakılır ve taşıyıcı frekansı 40kHzdir) ve RC5 ( RC5 13 bit uzunluğunda; 5 grup biti, 6 komut biti ve 2 stop bitinden oluşur. Fakat daha sonra 7 komut biti ve 1 stop biti olarak değiştirilmiştir. Bilinen en eski RC5 kodu ise 14 bit uzunluğunda; 2 senkronizasyon biti, 1 kontrol biti ve 11 data bitinden oluşur. Gönderilen bir datanın uzunluğu ise 24.889msdir. Taşıyıcı frekansı ise 36kHzdir ) dir. bunun yanında sharp panasonic pioneer ve jvc nin kendi protokolleri mevcut. ama sizinki hangisine dahil dir bilemem...
    _____________________________
    Nous faisons confiance dans Dieu
    electronics engineer
    https://donanimveyazilim.wordpress.com




  • @Hazar
    Onboard ses kartı.Ama herhangi biri olur.


    @r2d2droids
    Bende bu eğriler nereden geliyor diyordum.
    Kondansatörsüz denemek istemedim.Üstelik MIC girişi.
    Demekki kondansatör değeri büyük gelmiş.
    Peki değeri 100 nF gibi bir değere düşürsem eğriler ortadan kalkar mı ?
    Üç kumandada da farklı protokoller var gibi duruyor.
    Sanırım protokoller tanıdık gelmedi.
    Elimde Sony,Panasonic gibi tanıdık kumandalar olmadığı için deneyemedim.
    Birde bu teknikle uzaktan kumanda yapılsa,görülen kodlar ile ASM yazılabilir mi ?

    İlgilendiğiniz için teşekkürler.
    _____________________________
    -
  • eğrileri araya koyduğunuz RC devresi yapıyor eğer zaman sabitini azaltırsanız net olarak datayı görebilirsiniz. veya aradaki direnci küçültün yada çıkartın.

    asm olarak burda yazılmışı var
    http://www.geocities.com/r2d2droids_continued/mycircuits/sonycodes.htm
    sony kodları için bir zamanlar asm ile cırmalamıştım. sony kumandaların device ve command kodlarını bu devre ile görebilirsiniz. tersi de yapılabilir tabi tersini yapmak bence daha kolay. eğer amacınız taklit etmekse sadece gördüğünüz kodu üreteceksiniz. protokolü bilmenize gerek yok.

    http://www.boehmel.de/sircs.htm sony protokolünü gösteren bir web sayfası...
    _____________________________
    Nous faisons confiance dans Dieu
    electronics engineer
    https://donanimveyazilim.wordpress.com




  • @ silicon
    Cevap için teşekkürler.
    _____________________________
  • quote:

    Antrak'taki bir yazıda IR protokolünün Winscope ile görülebildiğini okudum.


    Şubat 2006 sayısı mı?? Benim de bir dikili ağacım var şu internette anasını satim ben yazmıştım o yazıyı Benim kız arkadaşın gözüne girerim belki diye o kadar uğraşmıştım Küsüz valla hiç konuşturmuyor Elektrik mühendisi allahsız, belki bir tebrik ederdi muhabbete vesile olurdu bi b.k olmadı
    _____________________________




  • quote:

    Orjinalden alıntı: Liu Kang

    quote:

    Antrak'taki bir yazıda IR protokolünün Winscope ile görülebildiğini okudum.


    Şubat 2006 sayısı mı?? Benim de bir dikili ağacım var şu internette anasını satim ben yazmıştım o yazıyı Benim kız arkadaşın gözüne girerim belki diye o kadar uğraşmıştım Küsüz valla hiç konuşturmuyor Elektrik mühendisi allahsız, belki bir tebrik ederdi muhabbete vesile olurdu bi b.k olmadı

    http://www.antrak.org.tr/gazete/022006/ayhan-olgun.html
    Gerçekten de sana mı ait hocam bu yazı ?
    _____________________________
    -




  • Ve evet yaklaşık 4 yıllık bir hortlatma...

    Öncelikle buradaki herkese teşekkürler, buradaki bilgiler çok işime yaradı ve yukarıdaki devrenin bir benzerini yaptım ve olumlu sonuçlar aldım.
    1 dolara aldığım usb ses kartı vardı. Aslında direkt ona bağlayacaktım sistemi. Maalesef müzik setine bağlamaya çalışırken yandı ve bende onun kılıfını kullanarak USB'den elektrik aldım ve devreyi onun içine kurdum, silikonuda bastım
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    Devrenin üzerinde iki tanede anahtar var, bir tanesi çıkışta 100nF kondansatörü kullanmak için, diğeride IR alıcının çıkışına bağlı gerilim bölücüyü ayarlamak için, 1K ve 4K7 dirençleri arasında seçim yapmak için.

    Yukarıdaki devredeki bazı elemanlarıda kullanmadım.
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    Aşağıda aynı sinyalin (KAON uydu alıcı Kapatma tuşu, Extended NEC protokolü) 8 farklı şekilde okunmuş grafiği var.

    1- Line-in girişi, çıkış direkt bağlı, gerilim bölücü 1M-1K
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    2- Line-in girişi, çıkış direkt bağlı, gerilim bölücü 1M-4K7
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    3- Line-in girişi, çıkışa kondansatör bağlı, gerilim bölücü 1M-1K
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    4- Line-in girişi, çıkışa kondansatör bağlı, gerilim bölücü 1M-4K7
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    5- Mikrofon girişi, çıkış direkt bağlı, gerilim bölücü 1M-1K
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    6- Mikrofon girişi, çıkış direkt bağlı, gerilim bölücü 1M-4K7
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    7- Mikrofon girişi, çıkışa kondansatör bağlı, gerilim bölücü 1M-1K
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    8- Mikrofon girişi, çıkışa kondansatör bağlı, gerilim bölücü 1M-4K7
    IR ve RF Kodlarını Bilgisayarda Görmek(IR KODLARI EKLENDİ)

    Saygılarımla.
    _____________________________
    YXSDF




    •
Sayfa: 1

Benzer içerikler

- x
Bildirim
mesajınız kopyalandı (ctrl+v) yapıştırmak istediğiniz yere yapıştırabilirsiniz.
Hizmet kalitesi için çerezleri kullanabiliriz, DH'yi kullanırken depoladığımız çerezlerle ilgili veri politikamıza gözatın.
Kabul Ediyorum
