Autocad'de Çizimle Alakalı Bir Soru???
Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar:
Daha Az
2 Misafir - 2 Masaüstü
Giriş
Mesaj
-
-
Tam anlayamadım biraz daha açabilrsen . . .
-

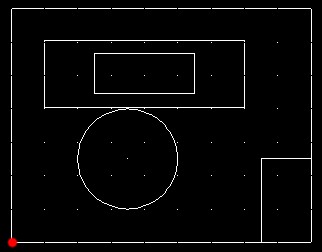

şimdi ben resimdeki gibi kırmızı noktaya uzaklığı atıyorum sağa 7 birim yukarı 9.4 birim olan bi çizgi çizmek istiyorum, bunu nasıl yapabilirm
yani ne yapmam lazımki işlem sonunda beni direk çizgi çizmek istediğim başlangıç noktasına götürsün
anlatabildim umarım
< Bu mesaj bu kişi tarafından değiştirildi get a life -- 2 Aralık 2008; 15:48:03 > -
klavyeden os komutu çalıştırılır.
açılan pencereden en soldaki snap and grip sekmesine geçilir.
aşağıdaki resimdeki yeşil bölge işaretlenir
kırmızı bölgeye gerekli değerler yazılır.
tamam diyip kapatıldıktan sonra cursor (mouse) belirtilen aralıklarda x ve y yönünde zıplayarak hareket eder.
ancak bu yöntemde sadece sürekli olarak belirtilen değerler sayı girmeden çizilir.
başka ölçülerde çizgi çizilecekse en pratik yol numpadi yada offset komutunu kullanmaktır.
< Bu mesaj bu kişi tarafından değiştirildi Sédat -- 2 Aralık 2008; 15:45:58 > -
quote:
Orjinalden alıntı: Auto CAD
Tam anlayamadım biraz daha açabilrsen . . .
Autocad ile alakam yok ben bile anladım
-
s:t bahsettiğin yöntem çok vaktimi alır daha kısa bi yol olmalı diye düşünüyorum :D
offset ne oluyor biraz açarmısın acemiyim
yani vermiş olduğum resimdeki kırmızı noktayı orijin belirleyeyim, ardından koordinat gireyim beni direk istediğim noktaya götürsün, böyle bişey yokmu autocadde
çokmu hayalperstim acaba :D -
Offset bir çizgiyi orjinalini olduğu yerde bırakıp ve senin verdiğin ölçü doğrultusunda kopyalayan komuta denir.
NOT : Komut bölümüne '' offset '' yazıyoruz. Sonra uzaklaşacağı ölçüyü veriyorsun. Sonra kopyalamasını istediğin çizgiye tıklıyoruz ve kopyalamasını istediğin bölgeye doğru çektiğimiz zaman orjinali orda kalıp aynısını verdiğin ölçü kadar kopyalamaış oluruz . . .
< Bu mesaj bu kişi tarafından değiştirildi Messerschmitt BF109 -- 2 Aralık 2008; 16:02:18 > -
quote:
Orjinalden alıntı: scary.
arkadaşlar aşağıdaki resimde kırmızı noktadan itibaren sağa 3.7 birim yukarı 5 birim mesafesinden bişey çizmeye başlayacağım diyelim, elle tek tek saymadan nasıl yapabilirim bunu
Line komutuna gir
Kirmizi noktayi sec
F8 tusu aktifken saga dogru mausu tut ve 3.7 yaz entera bas
sonra yukari tut 5 yaz entera bas noktaya ulasmis oldun
sonrada cizecegini cizersin artik.
-
quote:
Orjinalden alıntı: Bobo13
quote:
Orjinalden alıntı: scary.
arkadaşlar aşağıdaki resimde kırmızı noktadan itibaren sağa 3.7 birim yukarı 5 birim mesafesinden bişey çizmeye başlayacağım diyelim, elle tek tek saymadan nasıl yapabilirim bunu
Line komutuna gir
Kirmizi noktayi sec
F8 tusu aktifken saga dogru mausu tut ve 3.7 yaz entera bas
sonra yukari tut 5 yaz entera bas noktaya ulasmis oldun
sonrada cizecegini cizersin artik.
Ölme eşşeğim ölme
Senin anlattığın çok uzun iş . . .
-
başka bir yöntem de;
L (enter)
0,0 (enter)(yada kırmızı noktan orijin neresiyse oraya tıkla)
@3.7,5(enter)
x,y
nokta . ile virgülü , karıştırma.
nokta ondalıklı sayılar için
virgül koordinat girmek için kullanılır. -
bobo13 dediğin yöntemle çizgi çizerek o noktaya ulaşmış oluyorum, arada boşluk bırakmamış oluyorum yani eğer dediklerini doğru yaptıysam
s:t son verdiğin yöntem tam aradığım şey, bunu fareylede yapabilirmiyim
< Bu mesaj bu kişi tarafından değiştirildi get a life -- 2 Aralık 2008; 16:16:38 > -
line deyip kırmızı nokta tabir ettiğin yere tıkla. Yukarı doğru fareyi ittirip istediğin değeri yaz. Sonra sağa çekip istediğin değeri yaz ve çizgi çizeceğin noktaya ulaşmış oldun. Burada da @(çizgi uzunluğu)<(açı değeri) girerek istediğin çizgiyi çiz. Parantezler yok. Parantez içine değerleri yaz.
< Bu mesaj bu kişi tarafından değiştirildi POFUDUK -- 2 Aralık 2008; 16:17:49 > -
quote:
Orjinalden alıntı: scary.
bobo13 dediğin yöntemle çizgi çizerek o noktaya ulaşmış oluyorum, arada boşluk bırakmamış oluyorum yani eğer dediklerini doğru yaptıysam
s:t son verdiğin yöntem tam aradığım şey, bunu fareylede yapabilirmiyim
farenin butonlara @ işaretini ve sayıları tanımlayabilirsen neden olmasın
ama böyle birşey imkansız. yada ben 7 yıllık cad kullanımımda rastlamadım
edit: pofuduk olayaı cosunüs tanjant falan karıştırmayalım istersen yoksa iz çooook uzar
< Bu mesaj bu kişi tarafından değiştirildi Sédat -- 2 Aralık 2008; 16:27:05 >
-
pofuduk yukarı ittirip istediğim değeri yazıp enterlayınca çizgi çizmiş oluyorum
ayrıca tekli line komutu yok bende line dediğim zaman polyline oluyor sorun bununla alakalı olabilirmi -
tamam tamam yaptım sonunda :D
autocad
s:t
pofuduk
bobo13
çok çok teşekkür ediyorum arkadaşlar
< Bu mesaj bu kişi tarafından değiştirildi get a life -- 2 Aralık 2008; 16:41:21 > -
rica ederimde sen niye klavye kullanmak istemiyorsun onu anlamadım ben
notebook tamı çalışıyorsun ? -
Rica ederim . . . Başka sorun çıkarsa AutoCAD ile ilgili pm atman yeterli olur . . .
Daha önüne ne komutlar çıkacak, Offset daha nedir ki
-
Autocad ıle ılgılı her turlu soruyu pm ıle ıletebılırsınız -
bobo13 en mantıklı çözümü sunmuş
-
quote:
Orjinalden alıntı: TrEmEnTo
bobo13 en mantıklı çözümü sunmuş
evet ama begendiremedik arkadasa uzun ismis pehh
< Bu mesaj bu kişi tarafından değiştirildi Bobo13 -- 2 Aralık 2008; 18:28:59 >
