Astable ve monostable olmak üzere iki çalışma modu var,ancak 2dk'lık bi süre için işine yarayabilir mi formullerine ve elindeki RC değerlerine bakman lazım(zaten her iki mod için birer formulu var)
eğer 555ile işin içinden cıkamazsan 8051 gibi bi işlemciyle bu işi halletmene yardımcı olabilirim.En azından bu durumda 555'deki R-C'nin ısıya baglı degişkenliklerden kaynaklanan problemler(zamanın ileri ya da geri kayması gibi) olmayacaktır.
http://www.doctronics.co.uk/555.htm
http://www.uoguelph.ca/~antoon/gadgets/555/555.html
-
http://www.uoguelph.ca/~antoon/gadgets/555/555.html
http://www.doctronics.co.uk/555.htm
sitelerinden bilgi edinebilirsin.
http://ourworld.compuserve.com/homepages/Bill_Bowden/555.htm sitesinde de bi hesap makinası var 555 için.bunu kullanarak;
R1=9 ohm
R2=10k ohm
C=100mikrofarad
oldugunda
frekans=(yaklasık)0.0005 kHz cıkıyor ,bu da periyodu 2sn olan bir kare dalga demek,sanırım işini görür.
ama hesabını yaptıgınd göreceksin ki kare dalganın 5V^luk yüksek kısmı yaklasık 1.3sn sürüyor,işine yaramazsa;
R1=11k ohm
R2=18k ohm
C=100mikrofarad kullan,yuksek kısım 2sn oluyor
kolay gelsin
< Bu mesaj bu kişi tarafından değiştirildi ilkinsan -- 24 Haziran 2006; 22:16:34 >
-
Bence bir 16f84a koyalım. Proje gereğince biraz fazla çıkış olacak galiba. Tüm çıkışları hallederiz. Beleşe kaçmak olacak galiba ama adamlar yapmış pici kullanmasak ayıp olur
-
ben aslında 8051 gibi bi sey düşünmüştüm(PICi fazla bilmedigimden:),eger tercih edilirse yardımcı olabilirim -
yapmak istediğin şeyden yola cıkarsak sana bir mono stable devresi lazım , trigger low olduğunda(sensor burada devreyi kapatacak kucuk bi an icin) output 120 sn boyunca high olacak

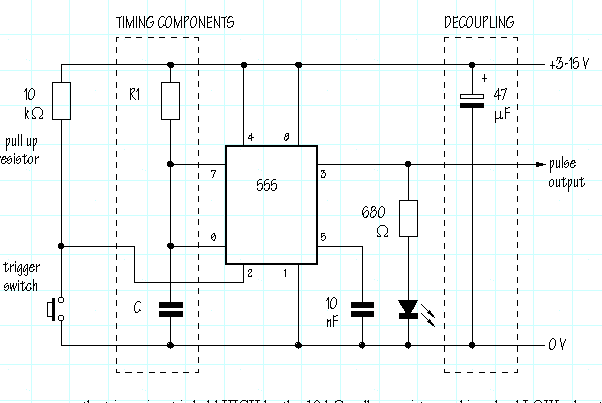

http://www.doctronics.co.uk/555.htm#monostable (linki ilksan yukarda vermiş sadce monastable olan kısmına gitmen icin)burada devre seması var. resme tıklayıp gerekli zaman icin r1 ve c1 i hesaplayan programı indirebilirsin. ben r1 i 1000ohm(1k) c1ide 100micro farad secince 110 saniye otput high sonucunu verdi yani 1100 ohm direnc ve 100microfarad c işini goror gibime geliyo.
outputu nereye nasıl baglıyacaksın orası sana kalmış umarım işine yarar.
edit:http://www.national.com/ds/LM/LM555.pdf datasheetin 7.sayafasınıdaokumaktada fayda var,
NOTE: In monostable operation, the trigger should be driven
high before the end of timing cycle.
yani 120 sn dolmadan sensor geri acılmalı eger bu sure icinde kapalı kalmaya devam ederse veya tekrar kapanırsa sanırım 120 snden daha fazla output high olur, 555i monostable amacla pratikte kullananlar varsa daha iyi acıklayabilirler
< Bu mesaj bu kişi tarafından değiştirildi matador01 -- 25 Haziran 2006; 14:14:12 >
-
555 li timerin devresi bu şekildeki gibi mi? isis te bu devreyi çalıştırdığım da led sürekli yanıp sönüyor. Değerler resimdeki gibi. 11k,18k, 100uf. benim istediğim ise hareket sensöründen gelen sinyalle kontaklarını kapatan rölenin açtığı ekranı 2 dakika sonra timer devresinin çıkışına bağlayacağım rölenin kapatması.
Timer ekran açıldıktan sonra geriye doğru (120 sn)sayacak ve zaman dolunca çıkışına bağladığım rölenin kontaklarını kapatacak. (resim ekle diye bi buton vardı ya bulamıyom)
http://img93.imageshack.us/my.php?image=untitled14jo1.jpg
< Bu mesaj bu kişi tarafından değiştirildi f1varol -- 26 Haziran 2006; 11:16:54 > -
bu devreyi cizmeye calışmadın mı?
isite hareket sensorunden gelen sinyali bir butanla simgeleyebilirsin ama senin cizdiğin devrede button yok bide 1 numaralı çıkışı niye grounda bağlamadın? 2 numaralı çıkışta oyle nerelere gitmiş anlamadım
ben şimdi cafedeyim ama merak ettim eve gidince evde denerim çalışırsa burayada kopyalarım çizimi. hareket sensorunu buton olarak yapacam çıkışada led bağlayacağım , butona basınca led in 120 sn yanması gerekir , yok sa bu devrenin adı niye monostable timer devresi olsun
-
teş. edrim matador. Evde denedin ve çalıştımı?. Ben şimdi bu devreyi simüle edeyim..
İsiste denedim ama çalışmıyor.sıkıntı nerde anlamadım , değerleri farklı atayarak çalıştırmaya uğraşayım...matadaor çalışmıyor
< Bu mesaj bu kişi tarafından değiştirildi f1varol -- 27 Haziran 2006; 12:50:02 > -
-
ben deneyemedim ama şimdi devreyi flash belleke kaydettim akşam denerim evde, bataryayı ters bağlamışsın , bide toprak bağlamalısın, batarya yerine direk vcc (power bağlasan belki daha iyi olur akşam kesin deneyecem yarın yazarım buraya.) -
çalışıyor.c 1000uf, r 110k olduğunda yaklaşık 2 dakika sonra led sönüyor.
İsiste sensör türü bir eleman yok demi? battery ile çalışıyor. Power ve ayrı groun bağladığında çalışmıyor
< Bu mesaj bu kişi tarafından değiştirildi f1varol -- 27 Haziran 2006; 17:42:31 > -
evet bende denedim çalışıyor şimdi yukarda generotor var ordan dc yi secince usteki 10 v yazan Vcc cıkıyor. tabi secip voltajı 10 volta ayarlamalısın yoksa 0 volt gozukur. inter-sheet terminal yazan yerden de ground u secersin oluyo yani, ama bataryayla calıştırdıysan o da guzel.
ben 2.2 M direnc 47 uF da capacitor kulandım, butana bi kere basınca 118 sn led yanık kaldı ve sondu yani biraz daha artırsan değerleri tam 120 sn yi bulabilirsin. hareket sensorunden sinyal gelince butona basılmış gibi dusuneceksin, yani esas devrende oraya hareket sensorunden gelen sinyal o rayı kapatacak.
