Kaplin Kullananlar için küçük bir tavsiye Gijona uygun bir yay başarımı arttırıyor. ( yay çapının kalın gelmesi durumunda gijon bir matkaba bağlanarak zımparalanabilirquote:
Orijinalden alıntı: Teknisyen-34
https://img.donanimhaber.com/upfiles/2293290/b0724261-610a-4561-8ac6-08c8e3b1fd2a.jpeg

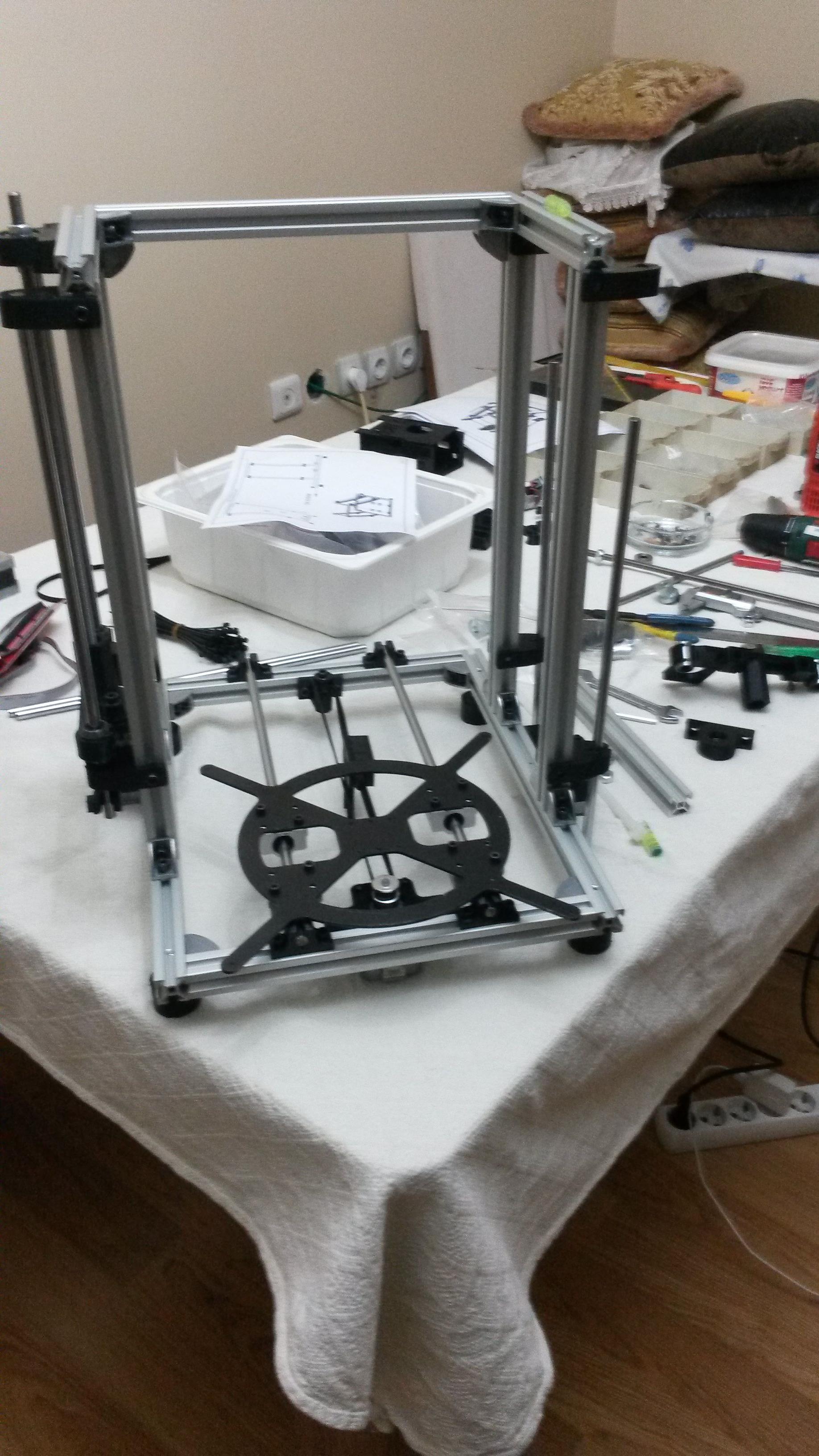

Klasik montaj prosedürü
Ayarları yaparken harcanan malzeme :)
ufak ufak işler yolunda gibi ama yeterli değil ayara devam

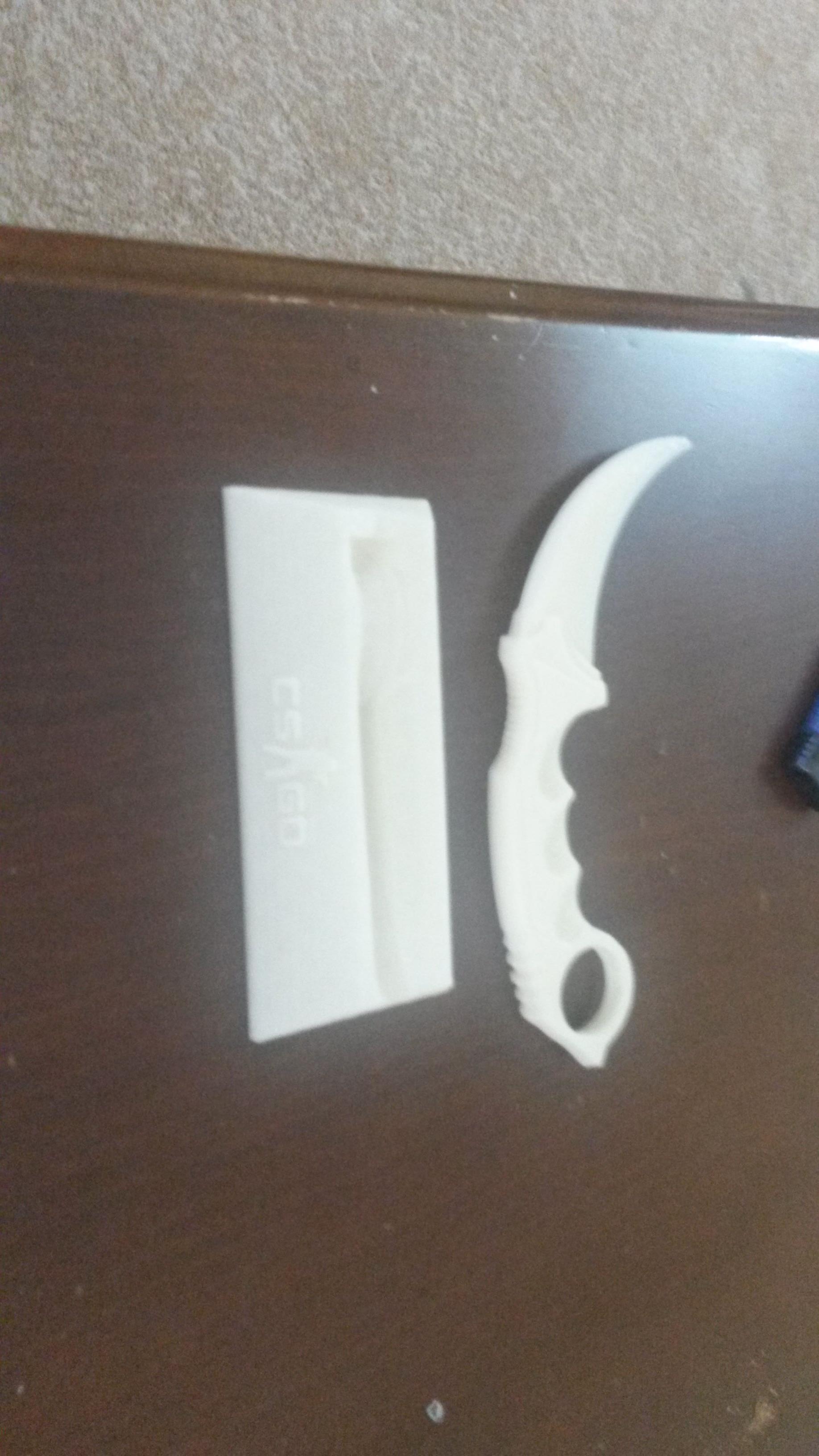

Oğlumun isteği üzerine CS-GO daki Meşhur bıçak Karambit
https://img.donanimhaber.com/upfiles/2293290/68fc90d8-1896-44db-97ef-f96b05e0db1f.jpeg
https://img.donanimhaber.com/upfiles/2293290/61571937-466d-42ad-8ec0-e736f04ed32b.jpg
Karambit in Boyandıktan sonraki hali
Bir Aile Fotosu Sigma3d ile basılırsa (ilginç olan baskıya yakından bakıldığında berbat bir çalışma gibi görünmesi fakaat işin sırrı ışıkta)
https://img.donanimhaber.com/upfiles/2293290/d59dda6a-48b6-4c74-93bc-aedb230cf391.jpg
https://img.donanimhaber.com/upfiles/2293290/6639968c-bad7-4ab4-9bb9-16ef53e3cf43.jpg
Çalışmayı bir ışık kaynağına tuttuğunuz zaman inanılmaz güzel detayların ne kadar güzel işlendiğini görebilirsiniz
Sigma3d Tasarımını yapan Serkan ve Özgür arkadaşlarımı canı gönülden kutluyorum DrMaestro ustayıda unutmamak lazım (DrMaestro Web sitesi http://www.3dprintermacerasi.com )
Alıntıları Göster
-
bunalmis
kullanıcısına yanıt
Hayırlı olsun öncelikle.
http://www.thingiverse.com/thing:9804
http://www.thingiverse.com/thing:8757
http://www.thingiverse.com/thing:1019228
http://www.thingiverse.com/thing:763622 (basit ama etkili bir testtir)
http://www.thingiverse.com/thing:24238
Bu testlerden istediğinizi yapabilirsiniz.
Sonucu birlikte yorumlarız hatta burada.
-
Teknisyen-34
T
kullanıcısına yanıt
Öncelikle makinanız hayırlı olsun.
Ayarları yaparken yine az malzeme harcamışsınız bence :)
Zamanla baskı kaliteniz daha da artacaktır, sabırla çalışmaya devam. Bir sorun olursa biz buradayız inşallah.
Başarılar
-
quote:
Orijinalden alıntı: yusuforhan
Öncelikle makinanız hayırlı olsun.
Ayarları yaparken yine az malzeme harcamışsınız bence :)
Zamanla baskı kaliteniz daha da artacaktır, sabırla çalışmaya devam. Bir sorun olursa biz buradayız inşallah.
Başarılar
Çok teşekkür ederim,
Sigma3d baskılarını incelediğimde xy genelinde ufak tefek kaymalar var
muhtemelen Belt gerginliği ile alakalıdır tansiyon ayarını iyi yaparsam düzelir diye düşünüyorum
-
Teknisyen-34
T
kullanıcısına yanıt
Retraction ( geri çekme ) değerlerini bir miktar daha arttırın hala çapak mevcut.
Kayış gerginliklerini kontrol edin.
Boşta gezinme hızını çok yüksek tutmayın ki kayış da boşluk var ise eksen kaymasın.
Baskı şimdilik güzel gözüküyor bundan sonrası ince ayarlar. -
quote:
Orijinalden alıntı: Teknisyen-34
quote:
Orijinalden alıntı: yusuforhan
Öncelikle makinanız hayırlı olsun.
Ayarları yaparken yine az malzeme harcamışsınız bence :)
Zamanla baskı kaliteniz daha da artacaktır, sabırla çalışmaya devam. Bir sorun olursa biz buradayız inşallah.
Başarılar
Çok teşekkür ederim,
Sigma3d baskılarını incelediğimde xy genelinde ufak tefek kaymalar var
muhtemelen Belt gerginliği ile alakalıdır tansiyon ayarını iyi yaparsam düzelir diye düşünüyorum
Öncelikle teşekkür ederim. Yalnız bu kadar hızlı sonuç almak sizin kendi azminiz :)http://www.thingiverse.com/thing:19892 ben yıllardır bunu kullanırım, çünkü kayışı hiçbir zaman tam geremezsiniz. Elinizden geldiğince gerdikten sonra bunu takın. Tabi zamanla da komtrol ederseniz iyi olur
< Bu ileti tablet sürüm kullanılarak atıldı >
-
@yusuforhanquote:
Orijinalden alıntı: yusuforhan
Hayırlı olsun öncelikle.
http://www.thingiverse.com/thing:9804
http://www.thingiverse.com/thing:8757
http://www.thingiverse.com/thing:1019228
http://www.thingiverse.com/thing:763622 (basit ama etkili bir testtir)
http://www.thingiverse.com/thing:24238
Bu testlerden istediğinizi yapabilirsiniz.
Sonucu birlikte yorumlarız hatta burada.
Pramit baskısını yaptım. Aslında bu baskı şimdiye kadar yaptığım en büyük baskı oldu.
Termistörü ısıtıcı bloğa deldiğim deliğe sokuyordum. Bugün ölçü aletinin sıcaklık probunu bu deliğin içine sokup ölçtüğümde nozzlea dokunduğumdaki sıcaklıktan 10..20 derece yüksek olduğunu gördüm.
Bunun üzerine sıcaklık kontrolünü devre dışı bırakıp pramit baskısını aldım.
Baskı bittiğinde kafa yukarı çıkmadı ve en tepede bekledi. 3...4 sn sonra kendim kafayı kaldırdım. Bu nedenle en tepede biraz erime oldu.
Retraction mesafesini 0.5mm vermiştim.
Baskıyı yorumlarsanız sevinirim.
Baskıda bir sürü iplikçik oldu baskı sonrasında bunları maket bıçağı ile aldım.
https://youtu.be/PGQ1lW4f-5U
Şimdiden teşekkürler.
< Bu mesaj bu kişi tarafından değiştirildi bunalmis -- 9 Temmuz 2016; 14:56:20 >
-
bunalmis
kullanıcısına yanıt
Öncelikle sizi can-ı gönülden tebrik ediyorum elektroniğinden mekaniğine kadar el emeği göz nuru farklı bir yazıcı çalışmasına imza atmışsınız. Bu tip bir yazıcı ancak küçük baskılar alır, hareketli alt tablaya bağlı olan parça eğer ince ise yüksekliği arttıkça salınım iyice artacağından kaliteli baskı almak çok zor olacaktır. Hatta parça kırılacaktır. Ama ufak baskılarda işinizi görür.
Termistör nozzle' ı tutan blok içinde nozzla a yakın konumlandırılmalı. Konumu çok önemli.
Gcode oluştururken, şu kodları sona eklerseniz otomatik, heatbed + hotend ısıtmayı kapatıp yukarı kendi kalkacaktır.
;End GCode
M104 S0 ;extruder heater off
M140 S0 ;heated bed heater off (if you have it)
G91 ;relative positioning
G1 E-1 F300 ;retract the filament a bit before lifting the nozzle, to release some of the pressure
G1 Z+0.5 E-5 X-20 Y-20 F{travel_speed} ;move Z up a bit and retract filament even more
G28 X0 Y0 ;move X/Y to min endstops, so the head is out of the way
M84 ;steppers off
G90 ;absolute positioning
iplik konusuna gelirsek eğer PLA filament kullanıyorsanız Fan destekli baskı alın. 0.5 geri çekme yetersiz. 40mm/sn hız 4 mm geri çekme miktarı yeterli olacaktır.
Başarılarınızın devamını dilerim, arada paylaşımda bulunun bol resimli videolu
-
quote:
Orijinalden alıntı: serkanc
http://www.thingiverse.com/thing:19892 ben yıllardır bunu kullanırım, çünkü kayışı hiçbir zaman tam geremezsiniz. Elinizden geldiğince gerdikten sonra bunu takın. Tabi zamanla da komtrol ederseniz iyi olur
Bunu gördüğüm iyi oldu en kısa zamanda yapıp kullanacağım teşekkürler. -
Merhabalar,quote:
Orijinalden alıntı: kilitciquote:
Orijinalden alıntı: serkanc
http://www.thingiverse.com/thing:19892 ben yıllardır bunu kullanırım, çünkü kayışı hiçbir zaman tam geremezsiniz. Elinizden geldiğince gerdikten sonra bunu takın. Tabi zamanla da komtrol ederseniz iyi olur
Bunu gördüğüm iyi oldu en kısa zamanda yapıp kullanacağım teşekkürler.
BLTouch sipariş ettim yarın elimde olacağını tahmin ediyorum. Sigma3d nin X arabasına montajı için bir ara parça tasarlayan olduysa paylaşabilir mi?
-
quote:
Orijinalden alıntı: Bugrahanable
Arkadaşlar merhaba yine ben
Malum yazıcımızın ayarları ile ilgili olarak hala birazcık problemlerim var ve çözemedim. İşallah hep beraber çalıştırcaz yazıcıyı
Isı sensörlerini(HEADBED_EXTRU.) yerine nasıl sabitlendirme yaptınızı öğrenmek istiyorum. Ben HEadbed'e soğuk silikonla yapıştırdım. Extruder bölümünü ise termal macun! la tutturmak geldi. Avometre ile ölçümlediğimde genellikle -10c repertier arayüz programı eksik gösteriyor. 170c aldığımda avometrede 180c sıcaklık gösteriyor. Bu denle 5c yada 10c fark edermi? siz değerleri 1e1 olarak nasıl alabiliyorsunuz?
Yazıcının yazılımını yükledim. Fakat farklı hatalar var gibi gibi. yada farklı ayarlamam gereken bölümlermi var bilemedim.
Yine repertier arayüzünden manuel kontrol dediğimde x arabası 200 mm limit olmasına rağmen 200 mm komutu verdiğimde tablanın tam ortasında 100mm de duruyor. aynı sorun y eksenindede var. yazıcıyı öne aldığımda 0mm dururken 200mm komutu verdiğimde 100mm gidiyor. Z ekseninde ise home yönlendirmesi yaptığımda 200mm değil 800mm olsa yukarı doğru çıkacak. endstop aşağıda olmasına rağmen sürekli yukarı hareket ediyor. -mm komutları verdşiğimde bazen yerine getiriyor bazen getirmiyor.
Yazıcıyı kapatıp açtım şimdi. yukarı komutunu verdiğimde ağaşıya aşağı komutunu verince de yukarıya harerket etmeye başladı ?
repertier-host programıyla ilgilimibir sorun var yada atladığım biyer ?
Arkadaşlar diğer sorunları çözdüm fakat hala x arabası 200 mm limit olmasına rağmen 200 mm komutu verdiğimde tablanın tam ortasında 100mm de duruyor. aynı sorun y eksenindede var. yazıcıyı öne aldığımda 0mm dururken 200mm komutu verdiğimde 100mm gidiyor. Z ekseninde ise home yönlendirmesi yaptığımda 200mm değil 800mm olsa yukarı doğru çıkacak. endstop aşağıda olmasına rağmen sürekli yukarı hareket ediyor. -mm komutları verdşiğimde bazen yerine getiriyor bazen getirmiyor.
Bunu nasıl düzeltebilirm ?
-
@DrMaestro Hocam size yardımcı olabilir sanırım. -
yusuforhan
kullanıcısına yanıt
Resimlerden anladığım kadarıyla kendisinin kullandığı parça benim işime yaramayacaktır. Tam bağladığı yere bende hotend fanının hava çıkışı denk geliyor. Kendim çizmeye çalışacağım. En azından becerebilirsem projeye benim de bir katkım olmuş olur. -
cemalerdemir
C
kullanıcısına yanıt
Kendisinin de eklediği fotoya bakarsak tam fanın önünde konumlandırmış ?
-
yusuforhan
kullanıcısına yanıt
Yazılanları okuyunca kendisi konuyu netleştirecektir. Ama standart sigma3d ye uygun olsa zaten parçayı paylaşırdı diye düşünüyorum.
< Bu mesaj bu kişi tarafından değiştirildi cemalerdemir -- 13 Temmuz 2016; 9:34:23 >
< Bu ileti mobil sürüm kullanılarak atıldı > -
Arkadaşlar Sigma3D'nin montajını bitirdikten sonra ince kalibrasyon yapmadan önce baskı testi yaptım. Fakat bir sorunum var. Her deneme esnasında 2. katman sonlarına doğru eksenler yerlerinden kayıyor ve baskıya o şekilde devam ediyor. Bu hatayla daha önce karşılaşan var mı acaba. Youtube çözünürlüğü düşürdü fakat sorunu videoya çektim bakarsanız sevinirim.quote:
Orijinalden alıntı: cemalerdemir
Yazılanları okuyunca kendisi konuyu netleştirecektir. Ama standart sigma3d ye uygun olsa zaten parçayı paylaşırdı diye düşünüyorum.
https://www.youtube.com/watch?v=iQLHb2tlc2M
-
quote:
Orijinalden alıntı: cemalerdemir
Yazılanları okuyunca kendisi konuyu netleştirecektir. Ama standart sigma3d ye uygun olsa zaten parçayı paylaşırdı diye düşünüyorum.
Merhaba,
BLTouch'ın Sigma3D'ye montajı için çeşitli seçenekler olmakla birlikte en pratiği bence hava kanalı çıkışının olduğu yer. Ancak sizin de belirttiğiniz gibi, standart hava kanalı uzun olduğundan o bölgeyi kapatıyor. Özgür Bey'in tasarlamış olduğu daha küçük bir hotend soğutucu var, daha önce paylaşmıştım, linki:http://www.thingiverse.com/thing:1584343 onu indirirseniz gerekli yer açılacaktır. Bu noktada iki şeye daha ihtiyacınız olacak: İlki BLTouch'ı monte etmek için vida deliği açmak. Bunu mevcut X arabası üzerinden matkapla göz kararı yapmayı deneyebilirsiniz ama onun yerine Özgür Bey o bölgeye 2 vida deliği açılmış olan bir versiyonunu bana göndermişti, ben onu kullanıyorum. Onu da thingiverse'e yükledim. Linkihttp://www.thingiverse.com/thing:1671161
Diğer nokta ise şu: BLTouch'ın boyu her halukarda kısa geleceğinden araya bir parça (spacer) koymak gerekiyor. Resimde beyaz ve turuncu renkli gördüğünüz yerler bu parçalar. Onları da aynı yere yükledim. Hotend uzunluğunuza bağlı olarak bu parçanın boyu değişeceğinden montaj öncesi mutlaka mesafeyi kontrol edip ona göre farklı boyutta spacer basmanız gerekebilir. Eğer parçanın boyunu değiştirebilecek bir yazılımınız yoksa (ben fakültedeki Solidworks'u kullanıyorum) kısa olandan çok sayıda basıp yükseklik ayarı yapabilirsiniz.
Kolay gelsin....
-
ÖmerAykol
kullanıcısına yanıt
Bu tip kaymaların çeşitli nedenleri olabilir. Benim en sık gördüğüm sebep step motor sürücülerinin voltaj ayarı ile ilgili sorunlar. Eğer gereğinden fazla akım alıyorlarsa step motor sürücüler çok fazla ısındıklarından yanmasınlar diye kendilerini termal korumaya sokuyorlar. Termal koruma esnasında o sürücü çalışmıyor ve o motor duruyor. Termal koruma çok kısa (milisaniyeler) bir süre sürse de korumadan çıktığı anda baskı normal şekilde devam edemiyor çünkü motorun konumunu izleyen bir mekanizma (encoder mekanizması gibi) yok step motorlarımızda. Bu durumda kesit kayıyor.
Sorun bu mu anlamak için yapabileceğinzi bir şey motoru tutmak. Motor çok sıcak mı? Yapabiliyorsanız step sürücüye de dokunup çok sıcak mı diye bakabilirsiniz ama dikkat, bazen yanık yapacak kadar sıcak olabilir step sürücü, çok dikkatli tutun. İdeal yöntem tabii ki bir multimetre kullanarak step sürücü ayar vidası üzerine + probu, ve güç kaynağındaki - pole de - probu koyup voltaj ölçümü yapmak ve ona göre ayarlamak.
-
sigma3d için menteşeli filament tutucu paylaşılmıştı daha önce o link uçmuş maalesef elinde stl dosyası olan paylaşabilir mi rica etsem?quote:
Orijinalden alıntı: DrMaestro
Bu tip kaymaların çeşitli nedenleri olabilir. Benim en sık gördüğüm sebep step motor sürücülerinin voltaj ayarı ile ilgili sorunlar. Eğer gereğinden fazla akım alıyorlarsa step motor sürücüler çok fazla ısındıklarından yanmasınlar diye kendilerini termal korumaya sokuyorlar. Termal koruma esnasında o sürücü çalışmıyor ve o motor duruyor. Termal koruma çok kısa (milisaniyeler) bir süre sürse de korumadan çıktığı anda baskı normal şekilde devam edemiyor çünkü motorun konumunu izleyen bir mekanizma (encoder mekanizması gibi) yok step motorlarımızda. Bu durumda kesit kayıyor.
Sorun bu mu anlamak için yapabileceğinzi bir şey motoru tutmak. Motor çok sıcak mı? Yapabiliyorsanız step sürücüye de dokunup çok sıcak mı diye bakabilirsiniz ama dikkat, bazen yanık yapacak kadar sıcak olabilir step sürücü, çok dikkatli tutun. İdeal yöntem tabii ki bir multimetre kullanarak step sürücü ayar vidası üzerine + probu, ve güç kaynağındaki - pole de - probu koyup voltaj ölçümü yapmak ve ona göre ayarlamak.
