0-40 Volt Çıkışlı Güç Kaynağı (2. sayfa)

quote:

Orijinalden alıntı: Lesitin

http://electronics-lab.com/projects/power/003/index.html

quote:

Orijinalden alıntı: kenakord08

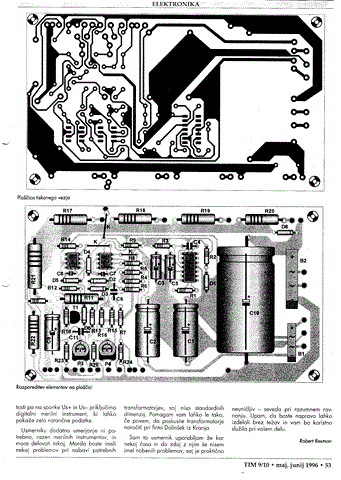

Bunlarda Devre şeması baskı ve montaj planları

/>

quote:

Orijinalden alıntı: photos

Kullandığım cihazın markası TTechnic 3003 D III Şeması da burada 0-30 , 0-3 A. fiyatı da 110 tl. Bu paraya bu cihazı yapamazdım. Hobi amaçlı kullanılacak , bu fiyata başka bir profesyonel laboratuvar cihazı kimse öneremez. 1.500.- laboratuvar tipi güç kaynağı benim için yüksek bir fiyat ama en azından yüksekten uçmuyorum, ayaklarım yerde, kendi kullanacağım devreleri cihazları kendim yapabiliyorum. Buradaki devreleri beğenmeyenlerin de önerdikleri de ortada...

Simetrik devre önermemi istiyorsanız buradaki site de var. PCB - şema hepsi var. 2 X 5 A. toplam 10 A. kullanabileceğiniz güç kaynağı olarak önerebilirim. Atölyemde kullanmak için bundan yapacağım.
Daha iyisini önerirseniz, ilgimi çeker.

İyi günler, Kolay gelsin.

quote:

Orijinalden alıntı: untayk

Selamlar.
Arkadaşlar . kalite ve profesyonel cihaz konusunda Lesitin arkadaşımıza tamamen katılıyorum. Buradaki amaç soruyu soran öğrenci arkadaşımızın istediği şeyi verebilmek olmalı. Ve maalesef Lesitin ve kenakord08 abimizin verdikleri devreler dışında verilmiş olan hiçbir devre maalesef kardeşimizin yapması gereken devre değil !!! Öncelikle konuyu bir aydınlatmakta fayda var :
İstenilen devre :
Arkadaşlar hoca 0-40 Volt çıkışlı simetrik kısa devre korumalı bir güç kaynağı yapıcaksınız dedi. herşeyini biz yapcaz ( Kutusu Dahil ) budur. Buradan anlaşılması gereken de , 0 ila +40VDC ve 0 ila -40VDC arasında çıkış voltajı ayarlanabilen ve kısadevre koruması ( veya en azından akım sınırlaması veya ayarlaması ) olan ve bir laboratuar güç kaynağı yapılması gerekmekte. Arkadaşımızın öğrenci olduğu da gözönüne alınarak , en düşük maliyetle ve en kolay yapabileceği devreyi bulmamız gerekmekte sonuç olarak. Yazılan tüm başlıkları okuduktan sonra aklımda en az 2Amper kaldığından , o şekilde arama yaparak birkaç devre şeması buldum. Fakat şu an tekrar baktığımda 2Amper diye bir önşart bulunmadığını farkettim. O kadar konuya uymayan devreler verilmiş ki , konunun aslından uzaklaşılmış. Şimdilik bulabildiğim şemaların linklerini veriyorum ve tekrardan devrenin verrbileceği akım miktarını kaale almadan tekrar bir araştırma yapmam gerekiyor.
http://www.eleccircuit.com/circuit-power-supply-regulator-01-50v-1a-by-ic-ca3130-ca3086-2n3055/
http://www.eleccircuit.com/circuit-power-supply-regulator-switching-0-50v-5a-by-tl494-mj15004/
http://www.eleccircuit.com/l296-switching-power-supply-regulator-0-40v-4a/
http://www.eleccircuit.com/power-supply-regulator-0-50v-2a-by-ic-lm723-transistor-2n3055-bd140-a671/
Arkadaşlarımız , bu devrelerin hiçbirisi simetrik değil diye sormasınlar , çünkü bu devrelerden herhangi birisinden 2 adet yapıldığında simetrik bir devre elde edilmiş olacaktır. Şayet tamamen transistörlü ve 40VDC ve üzerine çıkabilen bir devre bulabilseydim onu önerecektim. Bu durumda NPN ler PNP yapılıp , diyot kondansatör gibi yönlü malzemelerin yönünün ters çevrilmesi ile otomatik olarak negatif güç kaynağı elde edilmiş olacaktı. Ama maalesef bulduğum en baba devre 0-30VDC çalışyordu. Oturup o 0-30VDC çalışan devrede de modifikasyonlar yaparak 40-50VDC lere çıkartmak mümkün olsa da harcanacak emek ve zamana değmeyecek diye düşündüğümden direkt sonuca gidecek devre önerilerinde bulunmayı tercih ettim açıkçası...
Saygılar.

quote:

Orijinalden alıntı: Lesitin

quote: Orijinalden alıntı: photos Kullandığım cihazın markası TTechnic 3003 D III Şeması da burada 0-30 , 0-3 A. fiyatı da 110 tl. Bu paraya bu cihazı yapamazdım. Hobi amaçlı kullanılacak , bu fiyata başka bir profesyonel laboratuvar cihazı kimse öneremez. 1.500.- laboratuvar tipi güç kaynağı benim için yüksek bir fiyat ama en azından yüksekten uçmuyorum, ayaklarım yerde, kendi kullanacağım devreleri cihazları kendim yapabiliyorum. Buradaki devreleri beğenmeyenlerin de önerdikleri de ortada... Simetrik devre önermemi istiyorsanız buradaki site de var. PCB - şema hepsi var. 2 X 5 A. toplam 10 A. kullanabileceğiniz güç kaynağı olarak önerebilirim. Atölyemde kullanmak için bundan yapacağım. Daha iyisini önerirseniz, ilgimi çeker. İyi günler, Kolay gelsin.

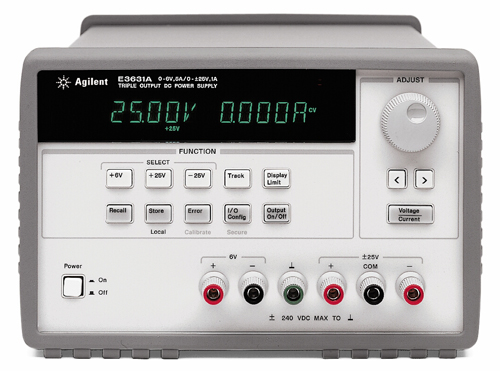

Cihazınız gerçekten profesyonelmiş.. panelmetrelerin icl7107 ile yapılmış olması cihazı daha da profesyonel yapıyor..

Bakın elektronik ile hobi olarak uğraşıyorsanız bırakın öyle kalsın. başkalarının ihtiyaçlarını yüksekten uçmak olarak değerlendirmek size düşmez.. bu tür cihazlara talep varki üretiliyor.. alın size bir örnek vereyim; nokia nın yetkili servislerinin tamamında her teknisyen masasında yukarıdaki benzeri bir cihaz olması gerekiyor. bu en basiti daha diğer ekipmanları saysam inanmakta güçlük çekersiniz.. açıkcası o servisteki görev için sizin ultra profesyonel güç kaynağınız da iş görür ama nokia belirli standartları sağlayamayan servislere yetki vermiyor.. aslında iyide yapıyor. sizin güç kaynağı neye göre kalibre edildi?hata-sapma oranı nedir? göstergeler nekadar doğru çalışıyor?çıkıştaki gerilim nekadar stabil? bunlar hakkında en ufak bir fikriniz varmı? 110 tl yi verdim en iyi makina bende edasıyla mesaj atıyorsunuz ama sırf bu servisteki cihazların kalibrasyonu için her birine ödenen para sizin güç kaynağından bir kaç tane almaya yeter.. yüksekten uçuyorum değilmi? üzgünüm ama gerçek bu...

quote:

''Atölyemde kullandığım, Akım sınırlamalı, geri beslemeli, röleli, Profesyonel cihaz var.''
''Kullandığım cihazın markası TTechnic 3003 D III''

quote:

''kullandığım cihazların hobi amaçlı olduğunu yazdım.''

quote:

Cihazınız gerçekten profesyonelmiş.. panelmetrelerin icl7107 ile yapılmış olması cihazı daha da profesyonel yapıyor..

quote:

''1.500.- laboratuvar tipi güç kaynağı benim için yüksek bir fiyat ama en azından yüksekten uçmuyorum, ayaklarım yerde,''

quote:

başkalarının ihtiyaçlarını yüksekten uçmak olarak değerlendirmek size düşmez.. bu tür cihazlara talep varki üretiliyor..

quote:

Orijinalden alıntı: kenakord08

quote: Orijinalden alıntı: slayer_ank quote: Orijinalden alıntı: kenakord08 Bunlarda Devre şeması baskı ve montaj planları /> kenakord08; Hocam bu sistem elektor dergisin de yayınlanan güç kaynağı değilmiydi acaba?Hatırladığım kadarıyla 1982 tasarımı.Bir abim önermişti yapmamı ve ek olarak bir kaç öneride bulunmuştu. Üzerinde ki P1 potunu bulabilirsem Tel yoksa 1-2W'lık kaliteli bir pot olmasını önermişti sebebi ise ayarlarken voltaj sapmalarını önlemek. 2N3055 yerine plastik tip daha güçlü pwr transistor değiştirebileceğimi hatta güçlü tek bir darlington kullanıp BD241 ve 2N3055 leri iptal edebilirsin demişti. Bende yapmayı düşünüyorum sistem üzerindeki değişiklikler konusunda sizin öneriniz nedir. Öneride bulunan abimin tavsiyesi konusunda neler önerebilirsiniz ve nasıl bir değişiklik söz konusu olur yardımcı olabilirmisiniz?(güç tek bir darlington kullanıp BD241 ve 2N3055'leri iptal edebilirsin dediği kısmı nasıl yapmalıyım kestiremedim açıkcası)

Merhaba Murat bey..
Evet bu devre elector dergisinden alıntıdır .. Yaparken bazı değişiklikler yaptım elbetteki. Başta transistörleri MJ15003 kullandım daha sonra P1 ve P2 potlarını çok turlu kaliteli olanlardan kullandım. ve bunların serilerindeki dirençlerin değerlerini yükselttim ve 45 volta göre kalibre ettim.. Daha sonra beslemede 3 amper 32 volt AC gerilimi 42 volt 5 amper olarak seçtim ve beslemedeki kondansatorün kapasite ve voltajlarını yüksek tuttum.. Çıkışlardada 7107 İle yapılmiş Voltmetre ve ampermetre kullandım... Kısaca Yaptığım değişiklikler bunlar..

Dolayısıyle yıllardır kullanırım hiç falso vermedi ve tüm ihtiyaçlarıma karşılık veriyor.. bundan 2 adet yaptım bazen yüksek güçlü amplifierlerde testlerde bile kullanabiliyorum.... Saygılar..

quote:

Orijinalden alıntı: certy

quote: Orijinalden alıntı: photos Bu devre çalışıyor. Benim atölyede var. Simetrik Dijital voltmetre yapıldı. Benim atölyede var. Simetrik Dijital voltmetre yapıldı. Uzun zamandır kullanıyorum. + 20 . - 20 ( 0- 40 v.) kullanabiliyorum. 90w. Trafo, kocaman soğutucuda var ve sorunsuz kullanıyorum. İyi çalışmalar, Kolay gelsin...

Güç kaynağının içindeki volt metrelerin dokümanları var mı acaba?

quote:

Orijinalden alıntı: kenakord08

quote: Orijinalden alıntı: slayer_ank quote: Orijinalden alıntı: kenakord08 Bunlarda Devre şeması baskı ve montaj planları /> kenakord08; Hocam bu sistem elektor dergisin de yayınlanan güç kaynağı değilmiydi acaba?Hatırladığım kadarıyla 1982 tasarımı.Bir abim önermişti yapmamı ve ek olarak bir kaç öneride bulunmuştu. Üzerinde ki P1 potunu bulabilirsem Tel yoksa 1-2W'lık kaliteli bir pot olmasını önermişti sebebi ise ayarlarken voltaj sapmalarını önlemek. 2N3055 yerine plastik tip daha güçlü pwr transistor değiştirebileceğimi hatta güçlü tek bir darlington kullanıp BD241 ve 2N3055 leri iptal edebilirsin demişti. Bende yapmayı düşünüyorum sistem üzerindeki değişiklikler konusunda sizin öneriniz nedir. Öneride bulunan abimin tavsiyesi konusunda neler önerebilirsiniz ve nasıl bir değişiklik söz konusu olur yardımcı olabilirmisiniz?(güç tek bir darlington kullanıp BD241 ve 2N3055'leri iptal edebilirsin dediği kısmı nasıl yapmalıyım kestiremedim açıkcası)

Merhaba Murat bey..
Evet bu devre elector dergisinden alıntıdır .. Yaparken bazı değişiklikler yaptım elbetteki. Başta transistörleri MJ15003 kullandım daha sonra P1 ve P2 potlarını çok turlu kaliteli olanlardan kullandım. ve bunların serilerindeki dirençlerin değerlerini yükselttim ve 45 volta göre kalibre ettim.. Daha sonra beslemede 3 amper 32 volt AC gerilimi 42 volt 5 amper olarak seçtim ve beslemedeki kondansatorün kapasite ve voltajlarını yüksek tuttum.. Çıkışlardada 7107 İle yapılmiş Voltmetre ve ampermetre kullandım... Kısaca Yaptığım değişiklikler bunlar..

Dolayısıyle yıllardır kullanırım hiç falso vermedi ve tüm ihtiyaçlarıma karşılık veriyor.. bundan 2 adet yaptım bazen yüksek güçlü amplifierlerde testlerde bile kullanabiliyorum.... Saygılar..
