Rüzgar türbünü yapıyorum (336. sayfa)

quote:

Orijinalden alıntı: angorapardus

2 farklı amaç var. birincisi türbin yapıp ihtiyacınız için kullanmak, diğeri de türbin üreticisi olmak, buna burada hobi de diyebiliriz. Çünkü bu hobi bir süre sonra ticarileşme eğilimi gösteriyor :)) İhtiyacınız varsa ve ekonomik bir şey yapmak istiyorsanız direnç, manyetik alan gibi değerlerle uğraşmaya gerek yok, basit olarak örneklerden yola çıkarak flans ya da motordan devşirme mekanik olarak anlaşılır ve kolay br şekilde yapılabiliyor. Bu sistemde verim ve teknik en son düşünülen şey... manyetik akı yoğunluğu ile manyetik akı arasındaki fark gerçekten de önemsiz. İhtiyacınız olan gücü elde ettiyseniz iş bitmiştir. Normalde de böyle olması gerekiyor.

İşi ticari olarak düşünen hobiciler bu işi nasıl yapıyor konusuna gelince ; daha alternatörün direnci hakkında ciddi bir çözümleme yapılmadı.. Takıldık kaldık tel direncine.. Akım kapasitesi aynı şekilde, daha manyetik alan nüve ilişkilerine de gelemedik. Gelenler olmuştur da onlar da işin sırrını öğrendikleri için ya şu an üreticiler yada üretici olacaklar. Tabii iyi bir araştırmacı iseniz hiç bir sır yok, bunlar yüz yıldır bilinen şeyler, biz ABD keşfindeyiz .:)) Fırsatçılar da var da o konu kavga çıkarır, boşverelim..

Buradakiler nasıl yapıyor : 1.2 mm tel 110 tur sarılıyor. Çapı 300 mm 2 adet rotora 12şer adet 2" neodyum mıknatıs yapıştırılıyor. nüve yok. Başlama çok kolay yapılış kolay elektriksel bağlantı 3 faz ve seri, bağlantı ve anlaşılması kolay. sonuç 500watt falan... bahtına ne çıkarsa... Ya da motorun ince telleri sökülüp kalın tel takılıyor, neodyum mıknatıs yapiştırılıyor, ortaya çıkan sonuç tam bir şans.. bahtına ne çıkarsa.. Bunları da satanlar falan var, adama desen ki ben 250 devir 2 kw 2 ohm alternatör istiyorum, öylece bakacak suratına :)) Yine motor satanlar da var, rüzgar türbini için diye, orası trajedi...

Bu arada bizi takip eden bir çok insana şunu söylemeliyim. hugg pigott menşeli sitelerde satılan 700 watt 1000 watt gibi değerlerde statorlar var, bu statorların söylenilen devirlerde bu güçleri vermesi imkansız. Bu adamların sırf yabancı diye hobi sitelerine de kayıtsız şartsız doğru diye bakmamak lazım...

quote:

Orijinalden alıntı: adalı murat

arkadaşlar dediniz gibi inceleme yaptım içinde diot yoq fırçalı bi sistem bu motorun rotorundada sargı war sıtatorunda sargı war içinde mıknatısa dair hiç bişi yoq 12 v 7 ah verdim ufakbi döndü elle cevirdiğimdede ölçü aletinde 0.08,0.11 gibi doğru akım değerleri çıkıyo şimdiden teşekkürler....

quote:

Orijinalden alıntı: angorapardus

ne devir ne tel dediğini sana bir gün hatırlatırım : )

quote:

Orijinalden alıntı: angorapardus

Manyetik akı elbette çok önemlidir de bir pahalıdır iki bu şekilde hesaplanamaz. Mesela bobin kalınlığın 15 mm olsa her teldeki manyetik alan etkisi farklı olacaktır. Manyetik alanın uzaklıkla ilişkisi malum, tasarımda nüve varsa farklı, çift rotor varsa faklı ve hatta rotor ya da stator nüvesinin cinsine göre farklı değerler verecektir. Manyetik alandan yola çıkarsan yaya kalacaksın.... bir de 1mm telin akım kapasitesi : tek tel için : 8.28amp, 15 ve daha fazla turlu bobinler için 4.14 amp..

Bu hocamızın ve bir çoğunun tezlerini okudum. Eğer senin formulunle aynı deviri tutturarak bir alternatör yapsınlar, .... yapamazlar :)) Önceden manyetik alanın etkileri gözlenmlenmiş bir düzenek için ancak mümkündür. Yoksa al mıknatısı hesap bu, şu rotora yapıştır, daha kafadan yenik başlarsın. istersen mıknatıslarını bir st37 çeliğe, bir de başka demire ve bir de silisli saca montele ve yüzlerindeki manyetik akının değişimini gözle... bunu yapmak için hall sensor ile yapılan pratik gaussmeterler var nette onları inceleyebilirsin.

quote:

Orijinalden alıntı: adalı murat

yani bu motorda olmazmı diyosunuzzpeki rotoru değiştirip sabit mıknatıs koymayı denesem nasıl bi sonuç alırım sizcee şimdiden teşekkür ederim vermiş olduğunuz bilgiler den ötürüü... saygılar..

quote:

Orijinalden alıntı: angorapardus

Formul yanlış demedim, eğer manyetik akıyı tam olarak hesap edebiliyorsan problem yok, ben sadece edemezsin çünkü manyetik akı bir çok parametreye bağlıdır, diyorum. Mesela bakırın direncini hesaplıyorsun ama bakır saf bakır değilse ki bir çok zaman satılan bakır öyle değildir, o zaman da hata yaparsın. Bu manyetik alanda bariz olarak etkilidir. Ben her hocanın her dediğine ya da çizdiğine doğru gözü ile bakmıyorum. mesela madem söyledin bu tezi, kullanılan tel 1.15mm ki bobin olarak akım taşıma kapasitesi 5.05 amp. 2 bobin bağlı tel omik direnci 0.88 ohm .. burada bir probblem var.... ortada nüve de yok ki, reaktans falan da öyle çok etkili değil... Ki bu şekilde bağlı bir alternatör anormal derecede kayıp yapar. 5 faz bile bağlanmamış.. 5 faz bağlı halde bu alternatör 600 devirde 196 watt maksimum güce sahiptir. Anlık olarak 1000 watt bir dirence bağlarsanız belki size yüksek voltaj ya da amper değerleri görünebilir ama yarım saat sonra kokuyu ve yanığı tecrübe edersiniz. Ya da ben halen bir yerlerde hata yapıyorum :))

quote:

Orijinalden alıntı: angorapardus

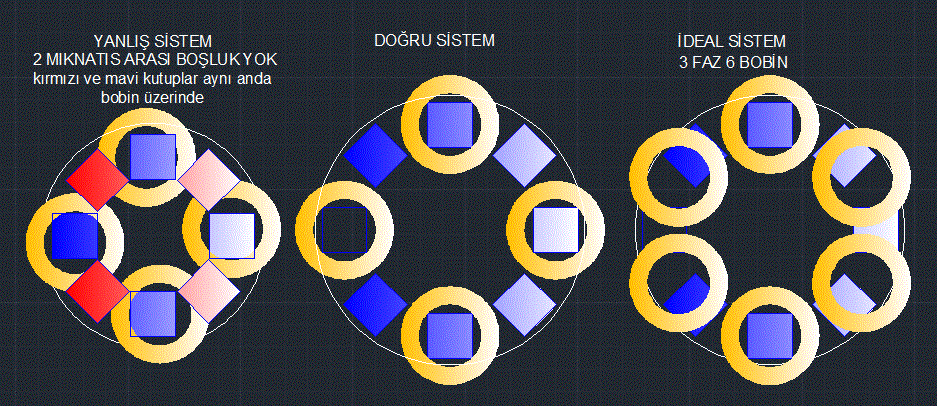

8 mıknatıs 4 bobin sistem tek faz ve bobinler ters sarılmalı, yani eksilerin artıya birleştirilmesi lazım( Buraya dikkat : ters sarılınca + - - + sırası oluşur. bu durumda yanyana kolar birleştirilir. Eğer düz sararsan da + - + - şeklinde dizilir ki bu durumda yine çapraz kollları birleştirmelisiniz... obin ortası en az mıknatıs genişliği kadar, bobin kolu genişliği en az 2 mıknatıs arası kadar olmalıdır. Resimde kırmızı ve mavi mıknatıslar aynı anda bobinin aynı kolu üzerinde iken kayıp yaşanır... ayrıca yuvarlak bobini de hiç sevmem ve tavsiye etmem... :))

/>

/>
