Röle kontrol ve DC/DC converter devre şeması ihtiyacı

Sıcak Fırsatlarda Tıklananlar
Editörün Seçtiği Fırsatlar
Daha Fazla
Bu Konudaki Kullanıcılar: Daha Az
2 Misafir (1 Mobil) - 1 Masaüstü, 1 Mobil
5 sn
4
Cevap
0
Favori
2.888
Tıklama
Daha Fazla
İstatistik
  • Konu İstatistikleri Yükleniyor
Konuya Özel
0 oy
Öne Çıkar
Cevapla
Sayfa: 1
Giriş
Mesaj
  • Selamlar..

    Arkadaşlar iki adet devre şemasına ihtiyacım var.Bir tanesi 3 volt gerilimi 12 volt a çıkaran bir çeşit DC/DC converter devresi.Taş patlasa 500 mA. çekilecek bu devreden

    Diğeri ise röle kontrol devre şeması.Bir cihazımız var üzerindeki led den sinyal alarak röleyi kontrol etmek istiyoruz.Led yandığında devre röleyi tetiklemeye başlayacak.Devre ye enerji geldiğinde (yani bahsettiğim led yandığında) bağlı olduğu röleyi hızlıca çekip bırakacak enerji kesilmediği sürece (led sönmediği sürece) bu şekilde devam etmesi gerekiyor.Hatta rölenin çekip bırakma hızını da ayarlayabileceğimiz bir devre olursa tadından yenmez.Mesela 1 sn de 5 kere açılıp kapanacağı şekilde de ayarlayabilelim yada icabında 1 sn içinde 8 kere açılıp kapanmasınıda ayarlayabilelim.Mümkünse tabi.

    Bu iki devre şeması konusunda bana yardımcı olabilecek kimse varmı ?



    < Bu mesaj bu kişi tarafından değiştirildi AnarKin -- 30 Mart 2012; 11:40:03 >



  • Selam

    3V'u 12V'a yükseltmek için step-up converter kullanmanız gerekiyor. İlgili şemalara bu şekilde aratarak ulaşabilirsiniz.
    http://www.google.com.tr/search?hl=tr&client=firefox-a&hs=cHt&rls=org.mozilla:en-GB:official&q=step-up+converter&bav=on.2,or.r_gc.r_pw.r_qf.,cf.osb&biw=1366&bih=629&um=1&ie=UTF-8&tbm=isch&source=og&sa=N&tab=wi&ei=8XJ1T6nBMYTKswb-z6jDAw

    Girişine sinyal geldiğinde çekip bırakmasını istediğiniz röle için de 555'li bir devre kurun. 555'in 4. pini kontrol ucu olarak kullanabilirsiniz. Bu pine sinyal verdiğinizde 555 flash yapmaya başlayacaktır. Çalışma voltajlarını ihtiyacınıza göre değiştirebilirsiniz.

    http://www.next.gr/uploads/518-15f2991b4d.gif

    Saygılar.




  • Teşekkür ederim arkadaşlar.

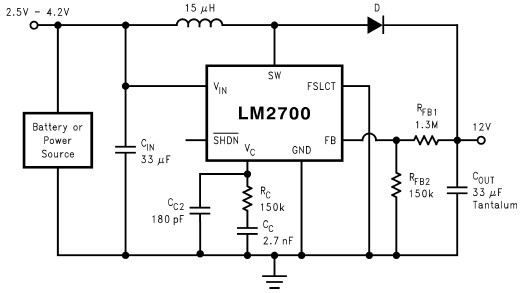

    Aşağıdaki devre basit gibi görünüyor sanırım deneyebilirim ancak "Battery Or Power Source" yazan yere ne koymam gerekiyor ne demek oluyor bu ? Ayrıca bakalım buralarda LM2700 ü bulabilecekmiyim.

    Röle kontrol ve DC/DC converter devre şeması ihtiyacı


    Röle içinde bu gün bir şey öğrendim araçlarda korna rölesi diye bir röle kullanılıyormuş sanayi ismi saydıraç sanırım.Röle yi enerjilediğinde kendisi çekip çekip bırakıyormuş içerisinde kendi elektronik devresi olan bir röle.Belki bu röle üzerinde oynayarak en azından istediğime en yakın bir şey ortaya çıkarabilirim.En azından denemekte fayda var.




  • Teşekkür ederim
