Yaptığınız işten hiç bişey anlamadım desem ayıp olur mu acaba ? -
quote:
Orijinalden alıntı: Deumos
Yaptığınız işten hiç bişey anlamadım desem ayıp olur mu acaba ?
O zaman sizin için resimleri tekrar güncelliyim... OK işaretleriylee
-
yanlış anladıysam beni düzeltin psu nun fanınımı söktün? -
quote:
Orijinalden alıntı: dan-ger
yanlış anladıysam beni düzeltin psu nun fanınımı söktün?

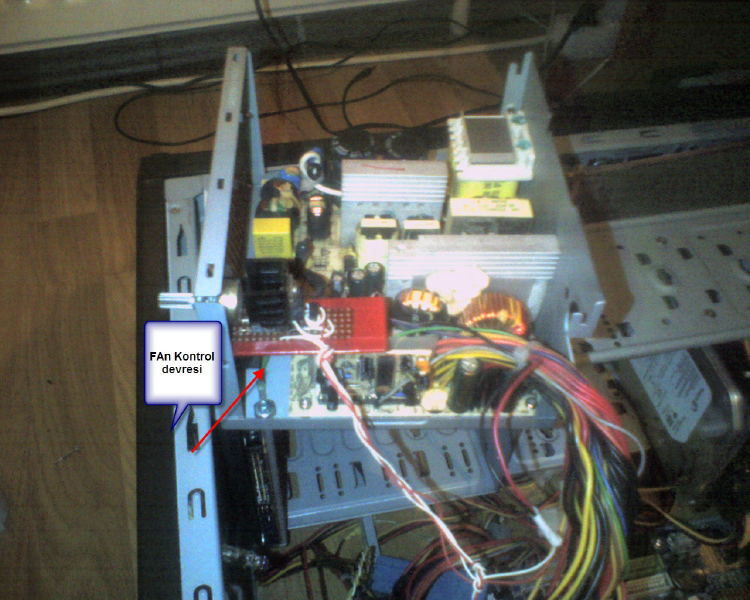

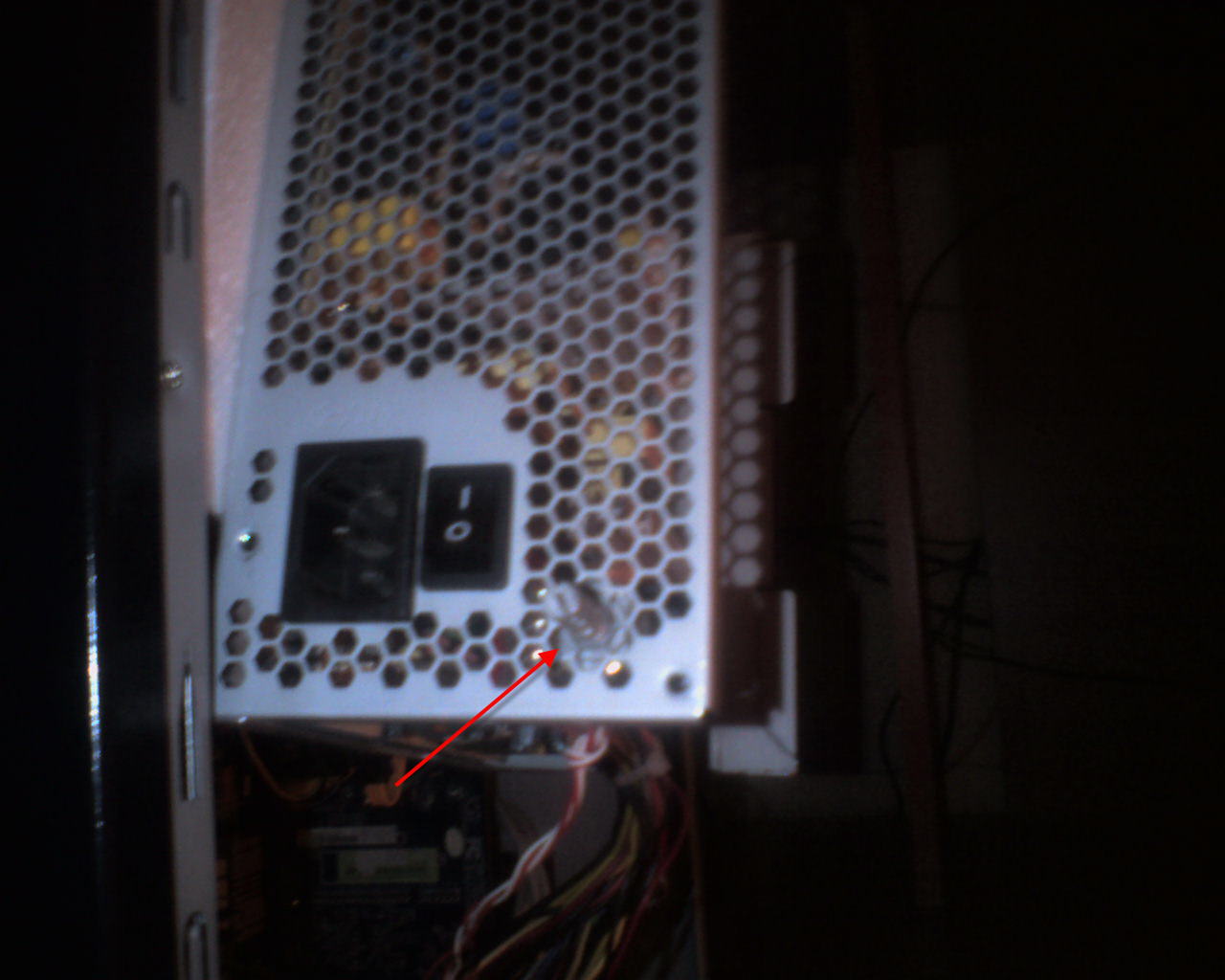

kısmen... fana, fan kontrol devresi bağladım. daha önce yaptığım boşta duran fan kontrol devresini güç kaynağının fanına bağlayarak dönüş hızını azalttım ve süper sessiz çalışır hale getirdim..
-
yazını okuyup resimlere bakınca aslında tahmin ettim ama acaba dedim
özellikle düğme gerçekten orjinal durmuş
-
quote:
Orijinalden alıntı: dan-ger
yazını okuyup resimlere bakınca aslında tahmin ettim ama acaba dedim
özellikle düğme gerçekten orjinal durmuş
Güzel yorumun için teşekkürler...
-
gereksiz .. psu ısınıpda patlarsa potansiyometreden artan parayla yeni bi psu alırsın heralde
onun fanı otomatik sıcaklığa göre çalışır eğer sesindn rahatsız oluyosan fanını feğiştir ama pot takma .. ısınır patlar ,kasadan kıvılcımlar çıkar vala :D(transistörlerden)
aha bak böyle Cıs olur :D
http://www.youtube.com/watch?v=hCNYVcVr7BM
< Bu mesaj bu kişi tarafından değiştirildi Momo-Oz -- 30 Aralık 2009; 3:59:02 > -
fanı yavaşlatman çok sessiz fan almak daha güvenilir olurdu -
quote:
Orijinalden alıntı: DungeonKeeper
gereksiz .. psu ısınıpda patlarsa potansiyometreden artan parayla yeni bi psu alırsın heralde
onun fanı otomatik sıcaklığa göre çalışır eğer sesindn rahatsız oluyosan fanını feğiştir ama pot takma .. ısınır patlar ,kasadan kıvılcımlar çıkar vala :D(transistörlerden)
aha bak böyle Cıs olur :D
http://www.youtube.com/watch?v=hCNYVcVr7BM
Yorum için tşklr.... Dediğiniz gibi belki gereksiz gelebilir size ama şöyle forumlarda dolandığımda çok daha gereksiz hatta mod bile sayılmayacak o kadar şey görmüştüm ki hiçbirinin altına bu tarz alaycı tavırla bişeyler yazmadım.. Şonuçta bir emek harcanmış insanların elinden o kadar gelmiş ki onu yapabilmişler.. Olay parasal değil elimdeki malzemeyi değerlendirmek. Yoksa bende gidip sessz bir fan alır takardım bu şekilde yapmak size göre mod oluyorsa saygı duyarım.. fan donuş hızı otomatik değildi sabit dönüyordu atıyorum 1800 Rpm dönüyorsa şuanda 1500-1600 rpm arası dönüyordur. şonuçta fanı duracak kadarda yavaşlatmadım o açıdan ısınıpta patlaması söz konusu olamaz bence..
quote:
Orijinalden alıntı: ASİL01
fanı yavaşlatman çok sessiz fan almak daha güvenilir olurdu
İlgin için teşekkürler..
Fan normal hızından 200-300 Rpm daha yavaş dönüyordur...
-
senin canın sıkılmış , dur şu kasanın powerini bi açimde bişeyler yapiyim demişsin , başka bişi değil :D -
su fan kontrol yapımınıda anlatsan super olcak he guzel duruyo hayırlı olsun
< Bu mesaj bu kişi tarafından değiştirildi iquana -- 2 Ocak 2010; 1:07:35 > -
quote:
Orijinalden alıntı: iquana
su fan kontrol yapımınıda anlatsan super olcak he guzel duruyo hayırlı olsun
Teşekkürler...
KONU ALINTIDIR
Kendin Yap: Fan Kontrol Devresi
Yazar: Berkan Metin
Tarih: Ocak 2004
Fan gürültüsünden kurtulmak için yapabileceğiniz basit bir devre.
Günümüzde bilgisayarlarımız, güç canavarları haline geldiler. Eh, bu kadar güç harcayan bir cihaz doğal olarak ısınacak. Bu canavarları serinletmek ise ayrı bir problem. Bu amaçla takılan kasa fanları, kasa içerisinde yer alan diğer kardeşlerine göre biraz daha büyük ve gürültücü oluyorlar. Bu gürültüyü kontrol altına alabilmek için beraberce bir devre yapacağız.
Güç kontrolü hakkında ön bilgi
Bir sistemde, yüke aktarılan gücü kontrol etmek için bir kontrol elemanının bulunması gerektiğini hepimiz biliyoruz. Bunun en basit örneği çeşmeden akan suyu sınırlamak için kullanılan musluklardır. Elektronikte de benzer yöntemler kullanılır. Bunlardan en popüler olan ikisi: PWM (Pulse Width Modulation - Darbe Genliği Modülasyonu) ve Lineer yapılardır.
PWM kontrolü, fan kontrol imkanı veren bütün donanım izleme yongalarında bulunan bir yöntemdir. Bunun sebebi lojik olarak üretilmesinin ve kontrolünün kolay olmasından kaynaklanır. PWM olayı, sabit bir hızla arabayı sürmek için gaz pedalına tam basmak veya hiç basmamak yöntemiyle, kısa kısa aralıklarla, arabanın hızı düşmeye başladığı zaman uygulanmasına benzetilebilir. Yani arabanın hızı biraz düşünce siz kısa bir süreyle gaz veriyorsunuz. Böylece arabanızın hızını, ayağınızla belli bir periyotta ve darbe genliği ile sabit tutmuş oluyorsunuz.
Fakat, bu yöntemi karışıklığı sebebiyle bir kenara koyup lineer olarak devremizi hazırlayacağız. Lineer bir yapıda devre daha anlaşılabilir ve uygulanması kolaydır. Bir güç transistörünü musluk olarak kullanacağız. Besleme voltajını belli oranlarda değiştirip, transistörün girişine uygulayarak, çıkışında aynı voltajı, yüksek akım ile beraber elde edebiliriz. Böylece birden fazla fanı aynı anda kontrol imkanına kavuşuruz.
Bunu sadece bir potansiyometre (ayarlı direnç) ile gerçekleştirmek zordur. Çünkü potansiyometre fana direk bağlanacağı için fanın üzerinden geçen akım aynı zamanda bu malzemenin de üzerinden geçeceğinden bozulur. Yüksek güçlü potansiyometre kullanmakta problemi tam çözmez, çünkü istediğiniz biçimde ayar imkanı vermez. Hatta fan voltajını çok fazla düşürebilmenize olanak verdiği için elinizdeki fanın bozulma ihtimali ortaya çıkacaktır.
Bu bilgilerden sonra artık devremizin yapılışına geçebiliriz.
Devre şeması, işleyişi, malzemeler ve montaj
* Malzemeleri lehimlemek için kullanacağınız havyaya dikkat edin veya kullanmayı bilmiyorsanız bilen birine yaptırın.
* Devre montajına dikkat edin. Yapacağınız yanlış bir lehim veya kısa devre durumunda bilgisayarınızın güç kaynağı ve bilgisayarınızda bulunan diğer bileşenler zarar görebilir.
* Devreyi takmadan önce bilgisayarınızı kapatın.
* Devreyi işlemci fanı, ekran kartının fanı, güç kaynağının fanı gibi çalışması kritik sayılabilecek bileşenlerin fan kontrolünde kullanmayın.
Devremiz her zaman olduğu gibi herkesin gerçekleştirebilmesi için en az sayıda eleman kullanılarak yapılmıştır. Şemadan da görebileceğiniz gibi bir ön direnç ile beraber kullanılan bir potansiyometre ve bir sabit direnç, bize gerilimi belli oranlarda ikiye bölmemizi sağlar. Bu bölme sonucu elde ettiğimiz gerilimi sürücü transistöre uyguluyoruz. Sürücü transistör ise tahmin edebileceğiniz üzere yüksek beyz akımına ihtiyaç duyan güç transistörümüzü sürmek için kullanılıyor. Potansiyometre maksimum konumdayken besleme voltajından Vce voltajı kadar daha az gerilim sağlamaktadır. Potansiyometre minimum konumdayken ise besleme voltajının yarısından yine Vce voltajı kadar da az gerilim sağlamaktadır. Tabii bu değerler kullanılan dirençlere ve güç kaynağından çıkan gerilime göre farklılık gösterecektir.
/>
Fan kontrol devresine ait şema
Devrede az sayıda malzeme oluşturulduğu için oldukça basit. Montaja geçmeden önce bunlara bir göz atalım:
- BD240 transistör ve soğutucusu
- BC337 transistör
- 220 ohm direnç
- 100 K ohm direnç
- 100 K ohm potansiyometre
- 1n4001 diyot (veya 1n4148)
- Delikli kart (partinaks)
Devrede kullanılan malzemeler
BD240' a ait soğutucu
Potansiyometre
BD240; kollektör akımı tepe değeri 2 A, maksimum gücü 30 W olan PNP tipi bir güç transistörüdür. Uygulamamız için oldukça yeterli ve bulunması kolaydır. Bu transistörün kollektör bacağı ile soğutucu yüzeyi ortaktır. Bu sebeple devreyi ve soğutucusunu sistemdeki diğer bileşenlere temas etmeyecek şekilde izole ettikten sonra kullanın.
Montajı delikli kart üzerine yapacağız. Elinizde büyük bir tane varsa bunu uygun biçimde kesmelisiniz. Çok küçük bir alana malzemeleri sığdırmaya çalışmayın. Montaja geçmeden önce aşağıda yazılan aşamaları bir iki kere okumanızı tavsiye ederim. Böylece malzemeleri yerleştirirken problem yaşamaktan uzaklaşırsınız.
Montaja transistörler ile başlayacağız. BD240� ı ve BC337� yi üzerindeki yazılar birbirine bakacak şekilde karta geçirin. Tabii bunu yaparken karta yerleştirilecek olan diğer malzemeleri de hesaba katın.Bacaklarını bir bir lehimledikten sonra BC337� nin 3 numaralı bacağını BD240� ın 1 numaralı bacağına doğru bükün ve lehimleyin. Aynı işlemi BC337� nin 3 numaralı bacağını BD240� ın 2. numaralı bacağına doğru bükerek gerçekleştirin. Bu işlemlerin bitmiş halini aşağıdaki resimlerde görebilirsiniz.
Transistörlerin yazıları birbirine bakacak
şekilde karta yerleştirilmiş vaziyette
Lehim yüzeyinin görüntüsü
Sırada potansiyometre var. Eğer montaj yerleşimini benim yaptığım gibi yaparsanız potansiyometreyi saat yönünde çevirdiğinizde fan hızı azalacaktır. Aşağıdaki resimlerde görüldüğü gibi malzemeyi deliklerden geçirip lehimliyoruz.
Potansiyometrenin karttaki yerleşimi
Montaj sonrası
220 ohm değerinde olan direncimizin bir bacağını potansiyometrenin 1. bacağına; diğer bacağını ise BD240� ın 3. bacağına lehimleyeceğiz. Bunun için uygun delikleri belirleyip, direncin bacaklarını delikler arasındaki mesafeye uygun olarak bükün. Direncin bacaklarını deliklerden geçirip, lehimleyin. Bir bacağını potansiyometrenin 1. bacağına, diğerini ise BD240� ın 3. bacağına doğru yatırıp, montajlarını yapın.
220 ohm' luk direncin yerleşimi
Lehimlendikten sonraki görüntüsü
Devrede bulunan bir diğer direnç ise 100 K ohm değerinde. Bu direncin bir bacağı potansiyometrenin 3. bacağına, diğeri ise toprağa bağlanacak. Bir önceki aşamada olduğu gibi uygun delikleri belirledikten sonra direncin bacaklarını bükün, deliklerden geçirin ve lehimleyin. Direncin bir bacağını potansiyometrenin 1. bacağına doğru bükün ve lehimleyin. Diğer bacağını ise bu aşamada boşta bırakıyoruz.
100 K ohm' luk direncin yerleşimi
Montaj sonrası
Farklı bir açıdan malzemelerin yerleşimi
Diyotumuz, fanın devreye ters bağlanması durumunda ters gerilimden korumak amacıyla devrede kullanılıyor. Diyotun çizgi ile işaretlenmiş tarafta bulunan katot bacağı BD240 transistörünün 2. bacağına, diğer bacağı yani anot toprağa bağlanacak. Bunu sağlayabilmek için diyotun bacaklarını, diyot dik pozisyonda duracak şekilde büktüm. 100 K ohm değerindeki direncin montajını yaparken, direncin toprağa bağlanacak olan bacağını lehimleyip, boşta bırakmıştık. Şimdi diyotu bu bacağın hemen yanındaki deliklerden birine geçirerek lehimleyeceğiz. Böylece toprak ortak bir noktada toplanmış olacak. Diyotu deliklerden geçirip bir anot bacağını yani toprağa bağlanacak olan bacağını lehimledikten sonra 100 K ohm değerindeki direncin toprağa bağlanacak olan bacağı ile birleştiriyoruz. Diyotun katot bacağını ise kısa bir kablo ile BD240� ın bacağına uzatmayı tercih ettim. Aşağıdaki resimlerden durumu daha iyi kavrayabileceğinizi sanıyorum.
Diyotun devredeki yerleşimi
Diyot montajının bitmiş hali
Devrede kullanılan iki kablonun görüntüsü
Yukarıdaki 3. resimde görebileceğiniz gibi ikinci bir birleştirme kablosu daha var. Bu kablo potansiyometrenin 2. bacağı ile BC337� nin 2. bacağı arasında iletim sağlamak amacıyla devrede yer alıyor. Bu kablonun montajını yapmayı unutmayın.
Farklı bir açıdan malzemelerin yerleşimi
Sıra geldi devremizi güç kaynağına ve fana birleştirecek olan kablolara. Devreyi güç kaynağına takmak için molex veya floppy güç konnektörlerinden birini kullanabilirsiniz. Fakat bundan önce devremize kabloların montajını gerçekleştirelim. Devremiz +12 V ile çalışacağından; kablo rengini, uyumluluk sağlaması sebebiyle sarı renk olarak seçebilirsiniz. Benim gibi elinizde kırmızı kablolar varsa bunları da kullanabilirsiniz tabii. En azından toprak kabloları için ise siyah kullanmanızı tavsiye ederim. Böylece kafanız karışmaz. Öncelikle toprak kabloları ile başlayacağız. Yazının önceki kısımlarında 100 K ohm değerindeki direncin bir bacağı ile diyotun anot bacağının toprağa bağlanacağını söylemiştik. İki tane toprak kablosu hazırlayıp bunları diyotun anot bacağına yakın deliklerden geçirip bu bacağa temas edecek biçimde lehimlerini yapıyoruz.
Toprak kablolarının görüntüsü
Toprak kablolarının lehimleri
Hazırladığımız renkli kablolara sıra geldi. Bu kablolardan birini BD240� ın 3. bacağına yakın bir delikten geçirip bu bacağa temas edecek biçimde lehimliyoruz. Ardından benzer işlemi diğer kablo için tekrarlıyoruz: diyotun katot bacağına yakın bir delik bulup, bu bacağa temas edecek biçimde lehimleyin.
Güç kaynağına ve fana giden pozitif gerilim kabloları
Lehim yüzeyinin görüntüsü
Artık devremizi bilgisayarımıza takabiliriz. Bunun için daha önce molex veya floppy güç konnektörlerini kullanabileceğinizi belirtmiştim. BD240� ın 3. bacağına eklediğimiz kabloyu bu konnektörlerden birinin sarı renkli kablosuna arkadan veya önden geçirin ve bantla hem yalıtın hem de sabitleyin. Bir toprak kablosu alıp (iki kablodan herhangi birini kullanabilirsiniz), bunu da aynı konnektör üzerinde yer alan siyah kablolardan birine yukarıdaki gibi sabitleyin.
Kasa fanlarını besleyecek olan gerilimi taşıyan kablolar genelde siyah ve kırmızı renkte olmaktadır. Bu kablolardan kırmızı renkte olanı devrede diyotun katot bacağına lehimlediğimiz kablo ile birleşecek. Siyah olanı ise tahmin edebileceğiniz üzere devrede geriye kalan toprak kablosu ile birleşecek.
Floppy güç konnektörüne yapılan bağlantı
Fan kablosunun devreden çıkan kabloyla olan bağlantısı
Kabloları sağlam bir biçimde elektrik bandı ile sabitlemeyi ve izole etmeyi unutmayın.
Devremiz bu şekilde kullanılmaya hazır durumda. Gerekli kablo bağlantılarını yaptıktan sonra kullanmaya başlayabiliriz. Fakat kimsenin bu tür bir devreyi düzensiz, açık bir şekilde kullanmak isteyeceğini sanmıyorum. Bu sebeple devreyi bir panel haline getirerek, daha ergonomik bir yapıya dönüştüreceğiz.
Panelin hazırlanışı
Bilgisayarımıza ekleyeceğimiz paneli gerçekleştirmenin en kolay yolu plastik yapısı nedeniyle 5.25�� lik sürücü yuvalarında bulunan kapağı veya 3.5�� lik disket sürücüsü yuvalarında bulunan kapağı kullanmaktır. Bu kapaklara devreyi monte ettikten sonra çıkardığımız yere geri takabiliriz. Tabii bilgisayarımızın kasasının arka kısmında bulunan genişleme yuvalarını da bu iş için kullanabiliriz. Her iki durumda da bir slotumuz veya sürücü yuvamız işgal edilmiş olacak. Az önce söylediğim gibi işlenmesinin kolaylığı ve kasanın ön tarafına daha kolay erişilebildiğinden, kontrol kolaylığı sağlaması sebebiyle plastik kapakları kullanacağız.
Kapağa ait görüntüler
Ben kendi devrem için ve bilgisayarımın kasasında uygun 3.5� disket sürücüsü yuvası olmaması nedeniyle zorunlu olarak 5.25�� lik yuvalara takılan bir kapağı kullandım. Devremizde kontrol elemanı olarak potansiyometre kullanmıştık. Potansiyometrenin ayar koluna ulaşabilmemiz için kapağa uygun bir delik açarak, kolu oradan geçireceğiz. Düzgün bir pozisyonda sabitledikten sonra kendi üzerinde bulunan vidayı iyice sıkarsanız herhangi bir kayma problemi olacağını zannetmiyorum. Ayrıca devreyi sabitlemek için kendiniz çeşitli yapıştırıcı veya sabitlemeye yardımcı malzemeler kullanabilirsiniz.
DİKKAT: Kapağı delmek için yüksek devirli ve yüksek torka sahip matkaplar kullanmayın. Eğer kullanmak zorundaysanız kapağın her iki tarafını mengenelerle sıkı bir biçimde sabitleyin. Aksi takdirde kendinizi ciddi biçimde yaralayabilirsiniz.
Potansiyometre panele sabitlendikten sonraki hali
Panelin arkadan görüntüsü
Resimde görüldüğü gibi potansiyometrenin somununu sıkmak yerine delik tam geldiği için potansiyometrenin kendisini kapağa vidalayarak monte ettim. Oldukça sağlam durduğunu söyleyebilirim. Ek olarak potansiyometreyi kolayca çevirebilmek ve güzel bir görüntü sağlaması için aşağıdaki resimde görüldüğü gibi bir düğme takabilirsiniz.
Eski bir radyodan sökülmüş düğme
Fan kontrol panelimiz artık hazır; sisteminize takıp, kullanabilirsiniz.
< Bu mesaj bu kişi tarafından değiştirildi thxdolby -- 2 Ocak 2010; 3:02:53 >
-
Bilgi için sagol. Güzel Çalışma olmuş. -
quote:
Orijinalden alıntı: thxdolby
quote:
Orijinalden alıntı: iquana
su fan kontrol yapımınıda anlatsan super olcak he guzel duruyo hayırlı olsun
Teşekkürler...
KONU ALINTIDIR
Kendin Yap: Fan Kontrol Devresi
Yazar: Berkan Metin
Tarih: Ocak 2004
Fan gürültüsünden kurtulmak için yapabileceğiniz basit bir devre.
Sağol Kardeşim
-
quote:
Orijinalden alıntı: H_QmR
Bilgi için sagol. Güzel Çalışma olmuş.
Teşekkürler..
quote:
Orijinalden alıntı: iquana
quote:
Orijinalden alıntı: thxdolby
quote:
Orijinalden alıntı: iquana
su fan kontrol yapımınıda anlatsan super olcak he guzel duruyo hayırlı olsun
Teşekkürler...
KONU ALINTIDIR
Kendin Yap: Fan Kontrol Devresi
Yazar: Berkan Metin
Tarih: Ocak 2004
Fan gürültüsünden kurtulmak için yapabileceğiniz basit bir devre.
Sağol Kardeşim
Rica ederim. Forum paylaştıkca güzel..
-
değişik -
sade pusa degıl olası bı yanma durumunda anakarta ve ekran kartınada hasar verme olasılıgı buyuk -
konu biraz lamış sanki
-
quote:
Orijinalden alıntı: DungeonKeeper
senin canın sıkılmış , dur şu kasanın powerini bi açimde bişeyler yapiyim demişsin , başka bişi değil :D
katılıyorum ama en azından bi çözüm getirmiş dimi yanlışta olsa eline sağlık
